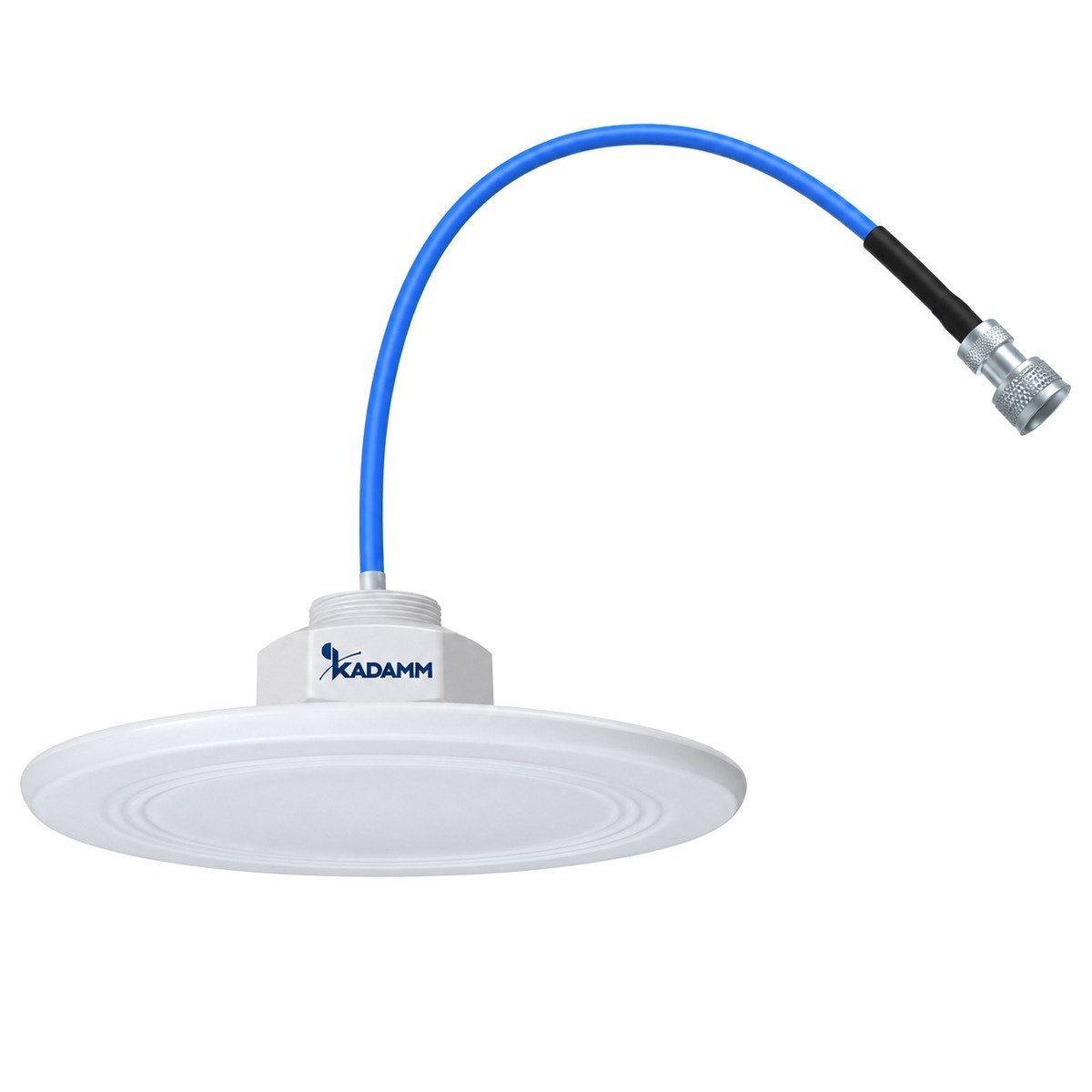

KADAMM I-ATO5-617/6000SH — многодиапазонная потолочная антенна 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц, 7 дБи

KADAMM I-ATO5-617/6000SH — потолочная всенаправленная антенна для помещений диапазона 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.

В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.

Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.

Интермодуляция — −153. Когда через одну DAS идут несущие нескольких операторов, низкая пассивная интермодуляция антенн, разъёмов и делителей защищает полосы приёма базовых станций от помех.

Усиление антенны — 4 / 4 / 5 / 6 / 7 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,9; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø250 × 8 мм; масса 0,40 кг; крепление: гайкой; радом — abs-пластик; рабочая температура −40…+70 °C.

Разъём — 1×4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

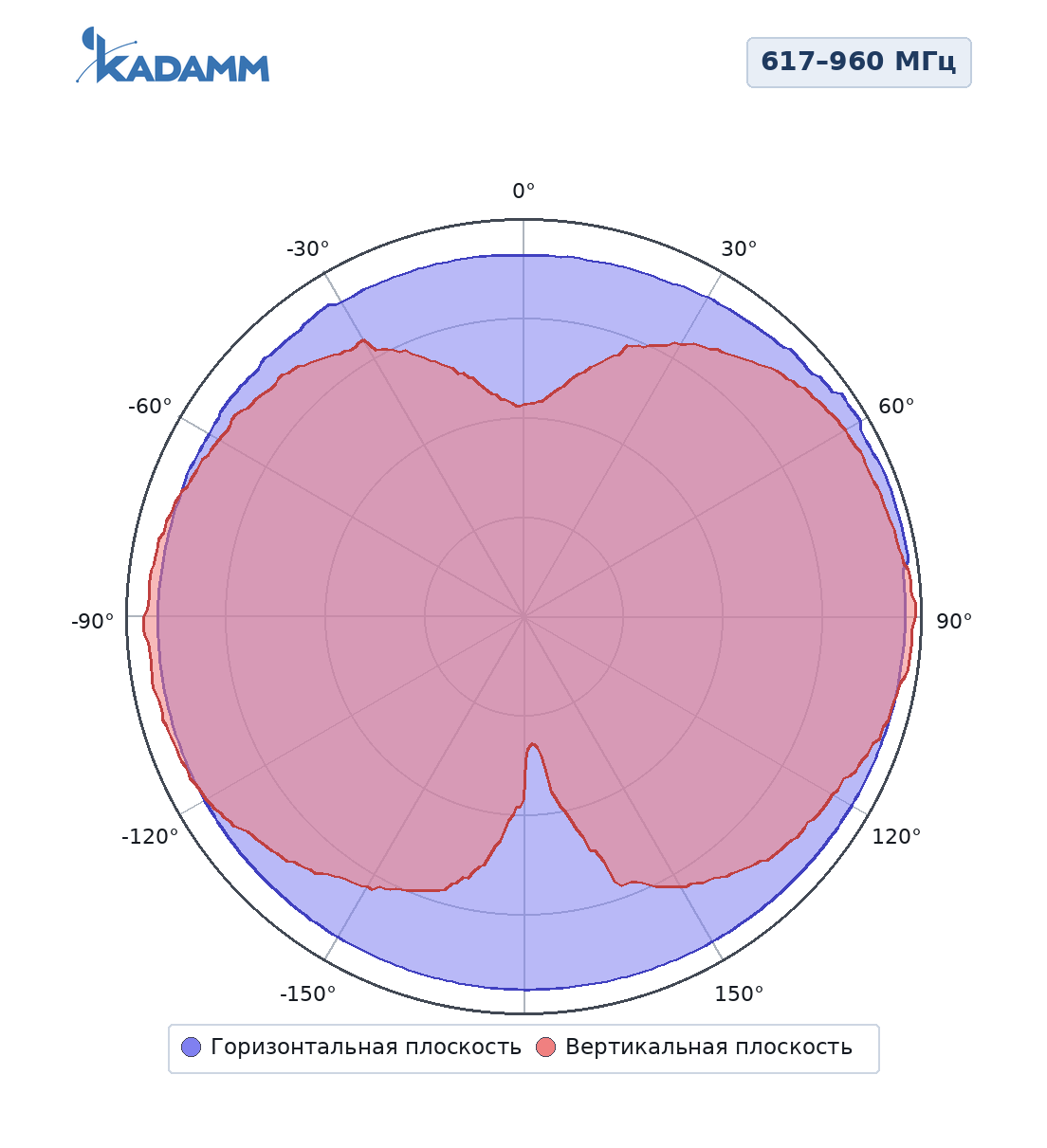

617–960 МГцПо горизонтали — круговая, по вертикали 68–70°, усиление в максимуме 4 дБи.

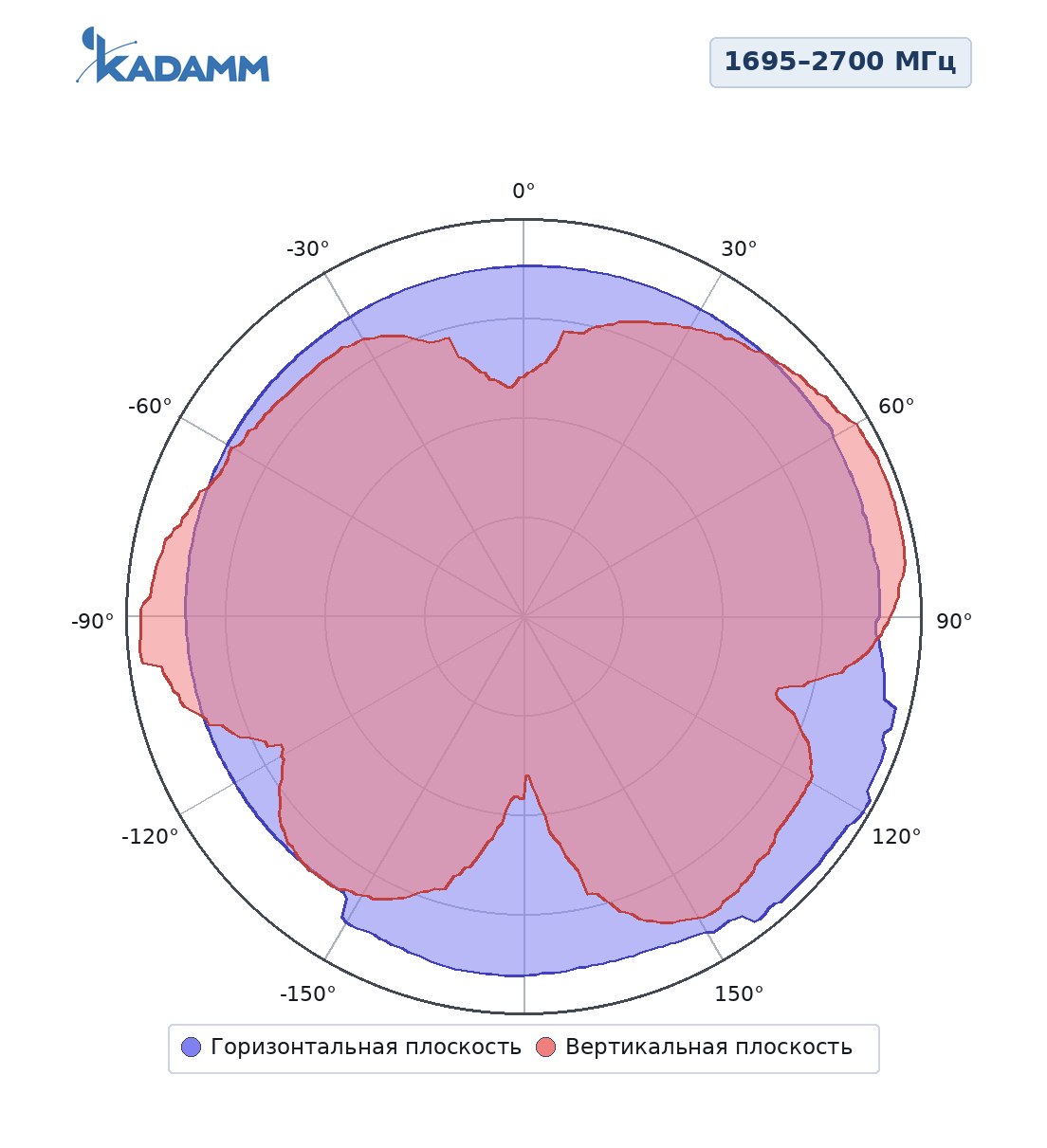

1695–2700 МГцПо горизонтали — круговая, по вертикали 50°, усиление в максимуме 5 дБи.

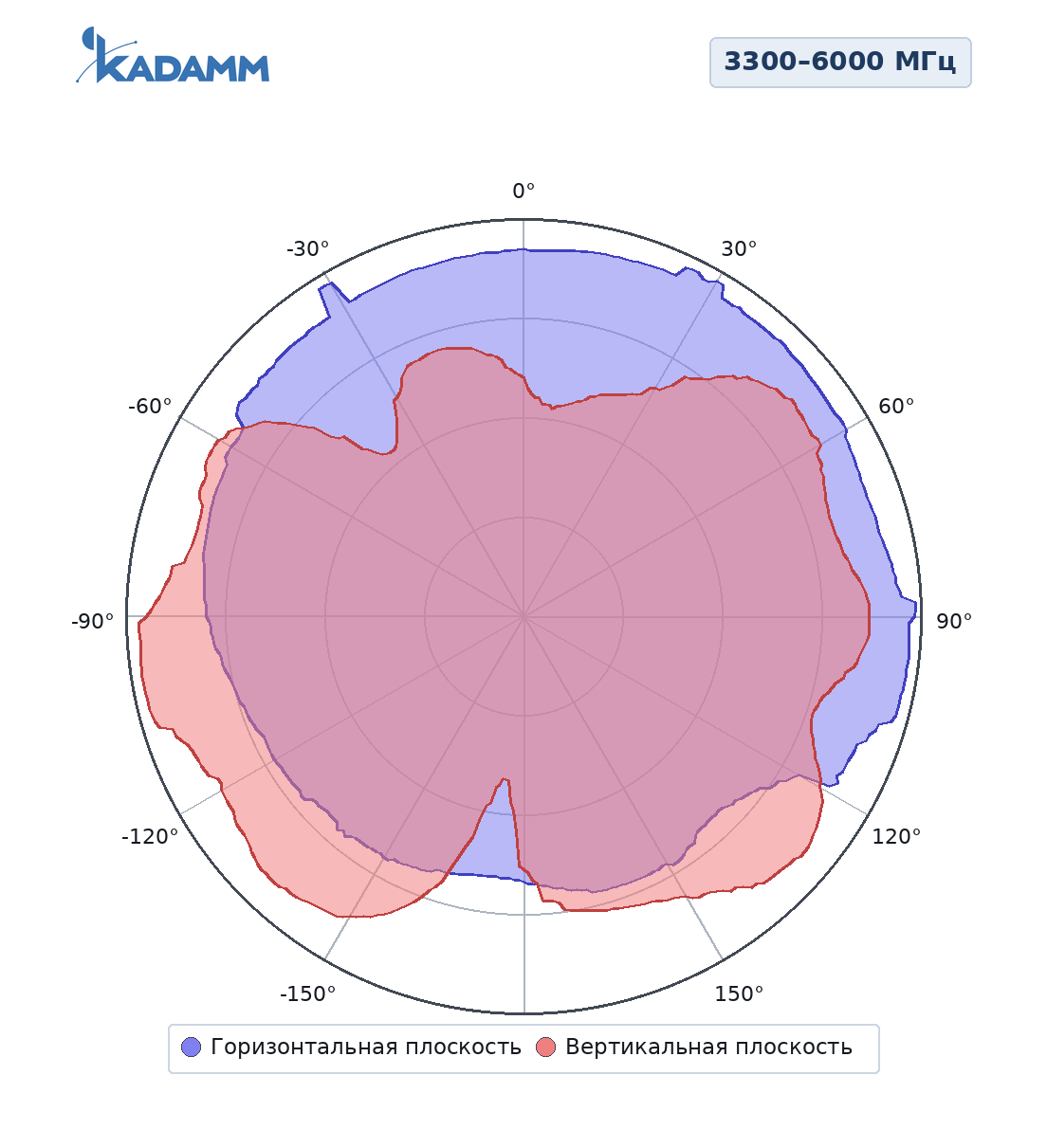

3300–6000 МГцПо горизонтали — круговая, по вертикали 30–60°, усиление в максимуме 6–7 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение −153 дБн для I-ATO5-617/6000SH.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATO5-617/6000SH — розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы I-ATO5-617/6000SH покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO5-617/6000SH в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO5-617/6000SH подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 7 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 7 = 20 дБм, то есть около 100 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 3308 МГц (середина полосы 617–6000 МГц): L = 32,45 + 20·lg 3308 + 20·lg 0,02 = 68,9 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 20 − 68,9 = −48,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.

Сети и службы в полосах I-ATO5-617/6000SH:

Перед заказом KADAMM I-ATO5-617/6000SH сверьте с проектом:

• Частоты оборудования — внутри 617–6000 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 1×4.3-10
• Опора и крепление — гайкой
• Климат площадки — в пределах −40…+70 °C

• Крепление I-ATO5-617/6000SH — гайкой.
• I-ATO5-617/6000SH крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
• Разъёмы — розетка 4.3-10 (IEC 61169-54).
• Внутри здания герметизация разъёмов I-ATO5-617/6000SH не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.

Упаковка 265 × 265 × 90 мм.
