Потолочная всенаправленная антенна для помещений: 350–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц, усиление 4,0 ± 0,5 / 4,0 ± 0,5 / 6,0 ± 0,5 / 7,0 ± 1,0 / 7,0 ± 1,0 дБи.
Что представляет собой антенна

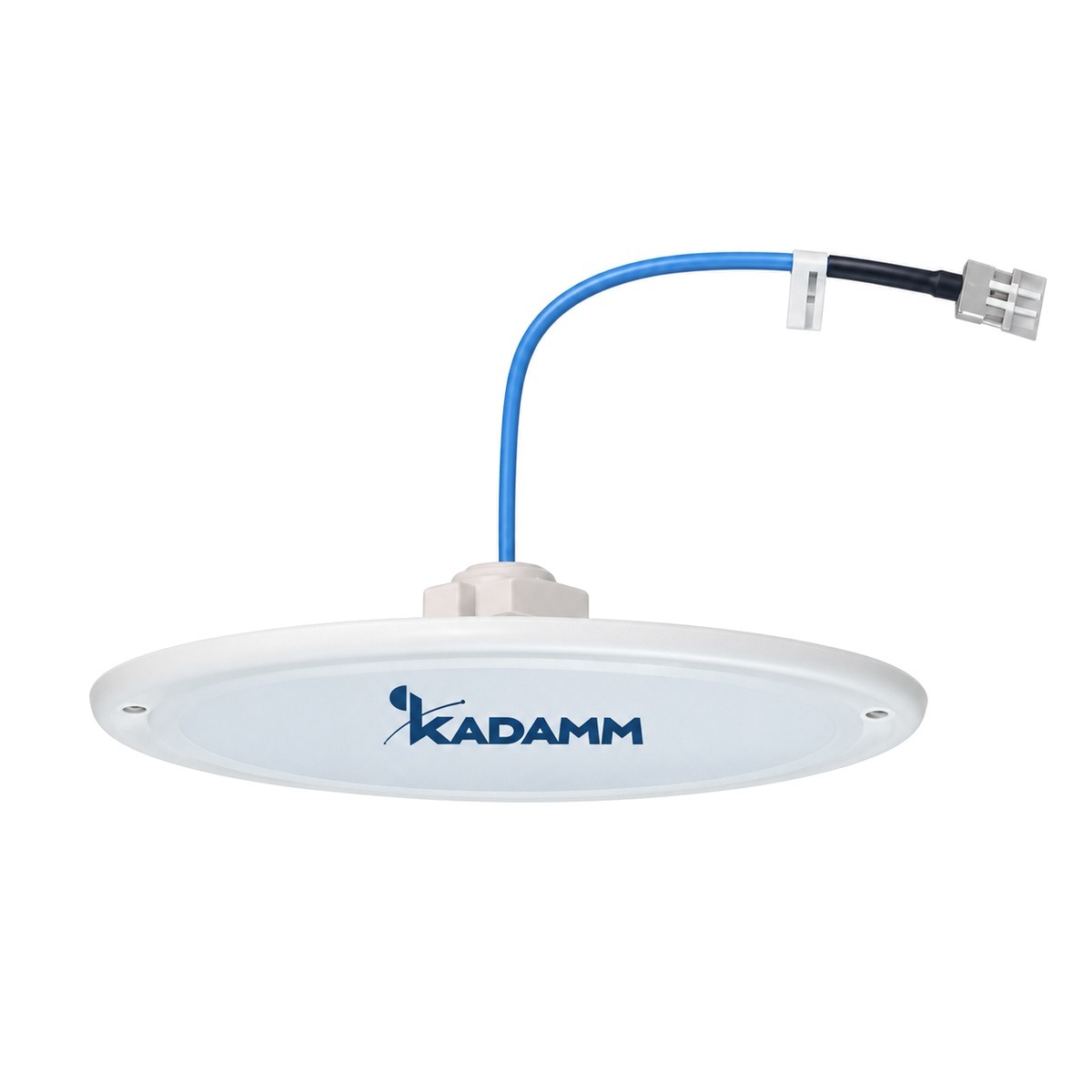

KADAMM I-ATO5-350/6000S — потолочная всенаправленная антенна для помещений диапазона 350–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.
Интермодуляция — ≤−153. Когда через одну DAS идут несущие нескольких операторов, низкая пассивная интермодуляция антенн, разъёмов и делителей защищает полосы приёма базовых станций от помех.
Усиление антенны — 4,0 ± 0,5 / 4,0 ± 0,5 / 6,0 ± 0,5 / 7,0 ± 1,0 / 7,0 ± 1,0 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,8 / ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø300 × 13 мм; масса 0,35 кг; радом — abs-пластик; рабочая температура −40…+60 °C.
Разъём — 1×4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 350–6000 МГц, у I-ATO5-617/6000SH — 617–6000 МГц
- Габариты Ø300 × 13 мм, у I-ATO5-617/6000SH — Ø250 × 8 мм
- Легче на 0,05 кг (0,35 кг и 0,40 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 350–6000 МГц, у I-ATO5-698/6000S — 698–6000 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 350–6000 МГц, у I-ATO5-698/6000S-3 — 698–6000 МГц
- Усиление 7 дБи, у I-ATO5-698/6000S-3 — 5,5 дБи (больше на 1,5 дБ)
- Разъём 4.3-10, у I-ATO5-698/6000S-3 — N
У KADAMM I-ATO5-350/6000S больше усиление; KADAMM I-ATO5-698/6000S-3 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATO5-350/6000S с запасом по краям.
Значение I-ATO5-350/6000S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает I-ATO5-350/6000S.
Согласование I-ATO5-350/6000S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через I-ATO5-350/6000S идут несколько мощных несущих разных операторов.
Предел на один порт I-ATO5-350/6000S.
Как читать характеристики
Электрические характеристики
| Параметр | 350–520 МГц | 617–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 350–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | ||||
| Коэффициент усиления, дБи | 4,0 ± 0,5 | 4,0 ± 0,5 | 6,0 ± 0,5 | 7,0 ± 1,0 | 7,0 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 120° | 90° | 80° | 50° | 40° |
| КСВН | ≤1,8 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 |
| Поляризация | Горизонтальная | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N или 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | Ø300 × 13 мм |
| Масса антенны | 0,35 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+60 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для I-ATO5-350/6000S.
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATO5-350/6000S — 1 × розетка N или 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATO5-350/6000S покрывают 14 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO5-350/6000S в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO5-350/6000S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 7 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 7 = 20 дБм, то есть около 100 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 3175 МГц (середина полосы 350–6000 МГц): L = 32,45 + 20·lg 3175 + 20·lg 0,02 = 68,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 20 − 68,5 = −48,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO5-350/6000S:
Перед заказом KADAMM I-ATO5-350/6000S сверьте с проектом:
- Частоты оборудования — внутри 350–6000 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×4.3-10
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATO5-350/6000S крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
- Разъёмы — 1 × розетка N или 4.3-10 (IEC 61169-54).
- Внутри здания герметизация разъёмов I-ATO5-350/6000S не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна КАДАММ I-ATO5-350/6000S
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO5-350/6000S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO5-350/6000S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO5-350/6000S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATO5-350/6000S | KADAMM I-ATO5-617/6000SH | KADAMM I-ATO5-698/6000S | KADAMM I-ATO5-698/6000S-3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 350–6000 МГц | 617–6000 МГц | 698–6000 МГц | 698–6000 МГц |
| Усиление | 7 дБи | 7 дБи | 7 дБи | 5,5 дБи |
| Луч по горизонтали | 360° | 360° | 360° | 360° |
| Поляризация | Горизонтальная | Линейная горизонтальная | Горизонтальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | Ø300 × 13 мм | Ø250 × 8 мм | — | — |
| Масса | 0,35 кг | 0,40 кг | ≤0,35 кг | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
