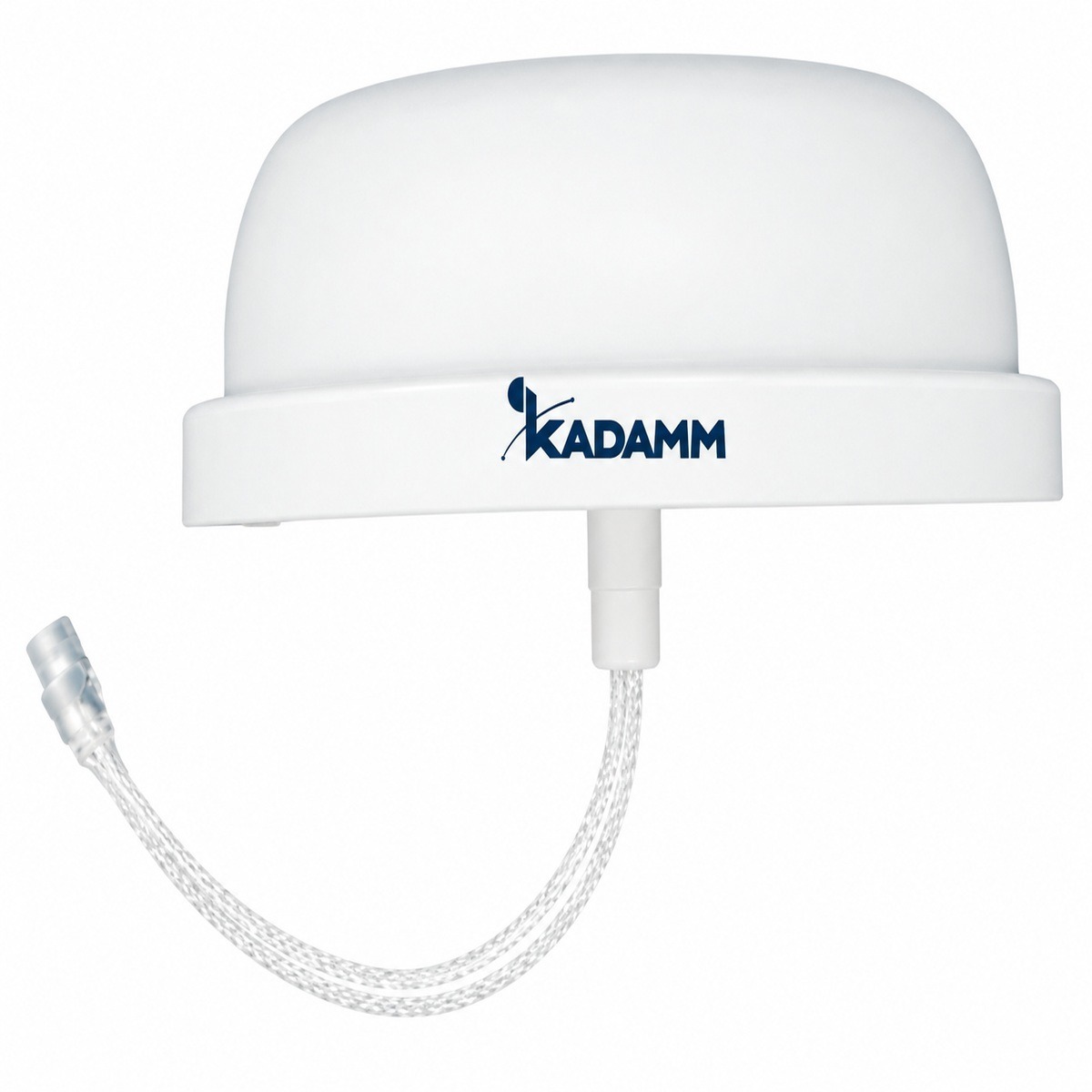

KADAMM I-ATO5-380/3800M — потолочная всенаправленная антенна 380–490 / 698–960 / 1710–2700 / 3400–3800 МГц, 5 дБи, 2 порта (вертикальная + горизонтальная поляризация)

KADAMM I-ATO5-380/3800M — потолочная всенаправленная антенна для помещений диапазона 380–490 / 698–960 / 1710–2700 / 3400–3800 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.

В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.

Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.

Интермодуляция — ≤−150. Когда через одну DAS идут несущие нескольких операторов, низкая пассивная интермодуляция антенн, разъёмов и делителей защищает полосы приёма базовых станций от помех.

Усиление антенны — 0 / 1,5 / 5 / 5 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.

Электрические параметры тракта: КСВН не более 2,0 / ≤1,8 / ≤1,8 / ≤1,8. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø280 × 100 мм.

Разъём — 2×4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

Системы излучателей

Всего у I-ATO5-380/3800M — 2 системы излучателей, 2 порта.

Массив порт 1: 380–3800 МГц

Массив порт 2: 698–3800 МГц

Общие параметры

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для I-ATO5-380/3800M.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATO5-380/3800M — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы I-ATO5-380/3800M покрывают 14 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO5-380/3800M в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO5-380/3800M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 0 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 0 = 13 дБм, то есть около 20 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 2090 МГц (середина полосы 380–3800 МГц): L = 32,45 + 20·lg 2090 + 20·lg 0,02 = 64,9 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 13 − 64,9 = −51,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.

Сети и службы в полосах I-ATO5-380/3800M:

Перед заказом KADAMM I-ATO5-380/3800M сверьте с проектом:

• Частоты оборудования — внутри 380–3800 МГц
• Разъёмы — 2×4.3-10

• I-ATO5-380/3800M крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54).
• В помещении разъёмы I-ATO5-380/3800M не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.
