Потолочная всенаправленная антенна для помещений: 130–4000 МГц, усиление 0 дБи.
Что представляет собой антенна

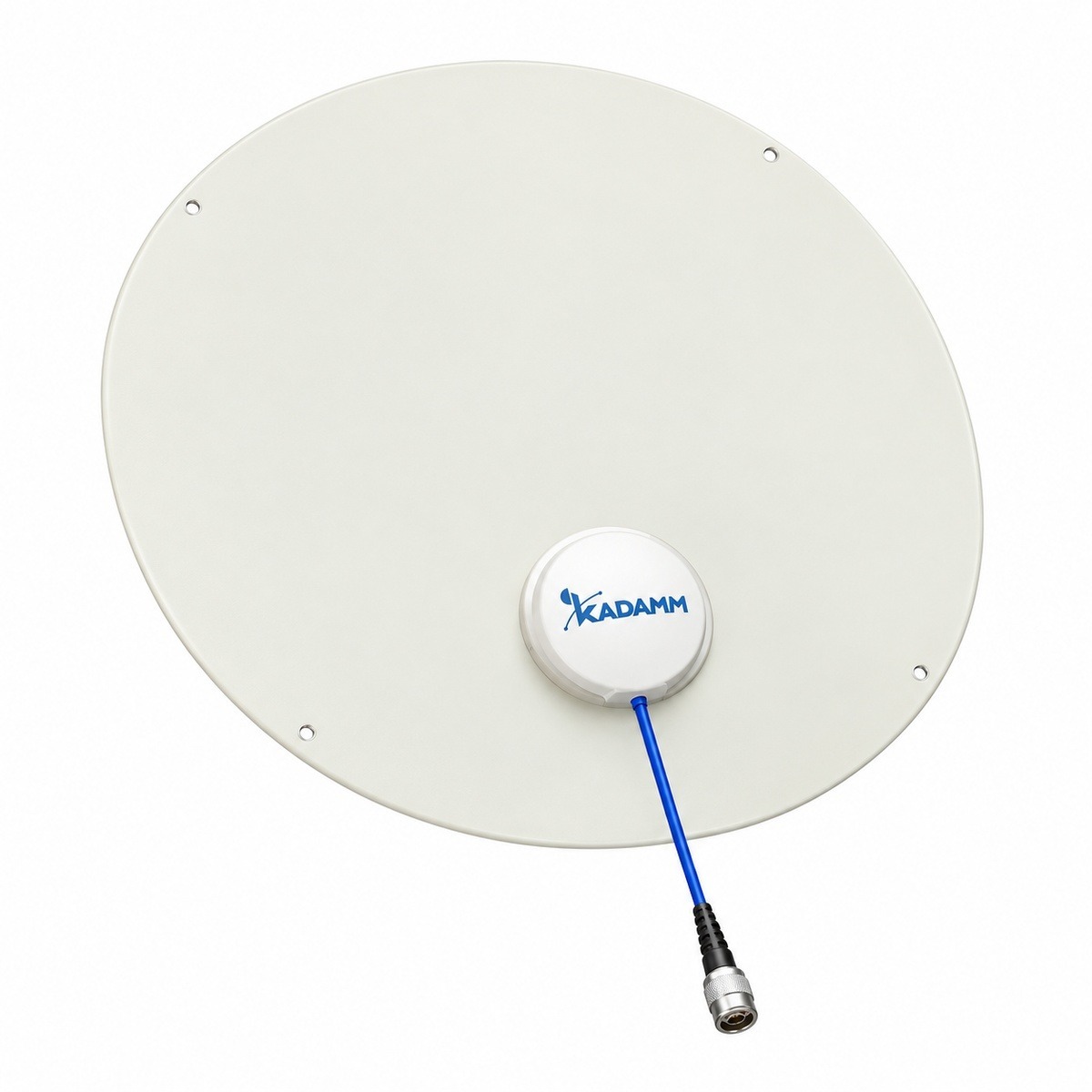

KADAMM I-ATO0-130/4000S — потолочная всенаправленная антенна для помещений диапазона 130–4000 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.
Усиление антенны — 0 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0 (130–520 МГц), ≤1,8 (521–4000 МГц); допустимая мощность 5 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø440 × 11,6 мм; масса 0,7 кг; крепление: Ø130–520 мм; радом — abs-пластик; рабочая температура −40…+60 °C.
Разъём — 1×4.3-10, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 130–520 и 521–4000 МГц, у I-ATO5-698/3800A — 698–3800 МГц
- Габариты Ø440 × 11,6 мм, у I-ATO5-698/3800A — Ø203 × 115 мм
- Тяжелее на 0,2 кг (0,7 кг и 0,5 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

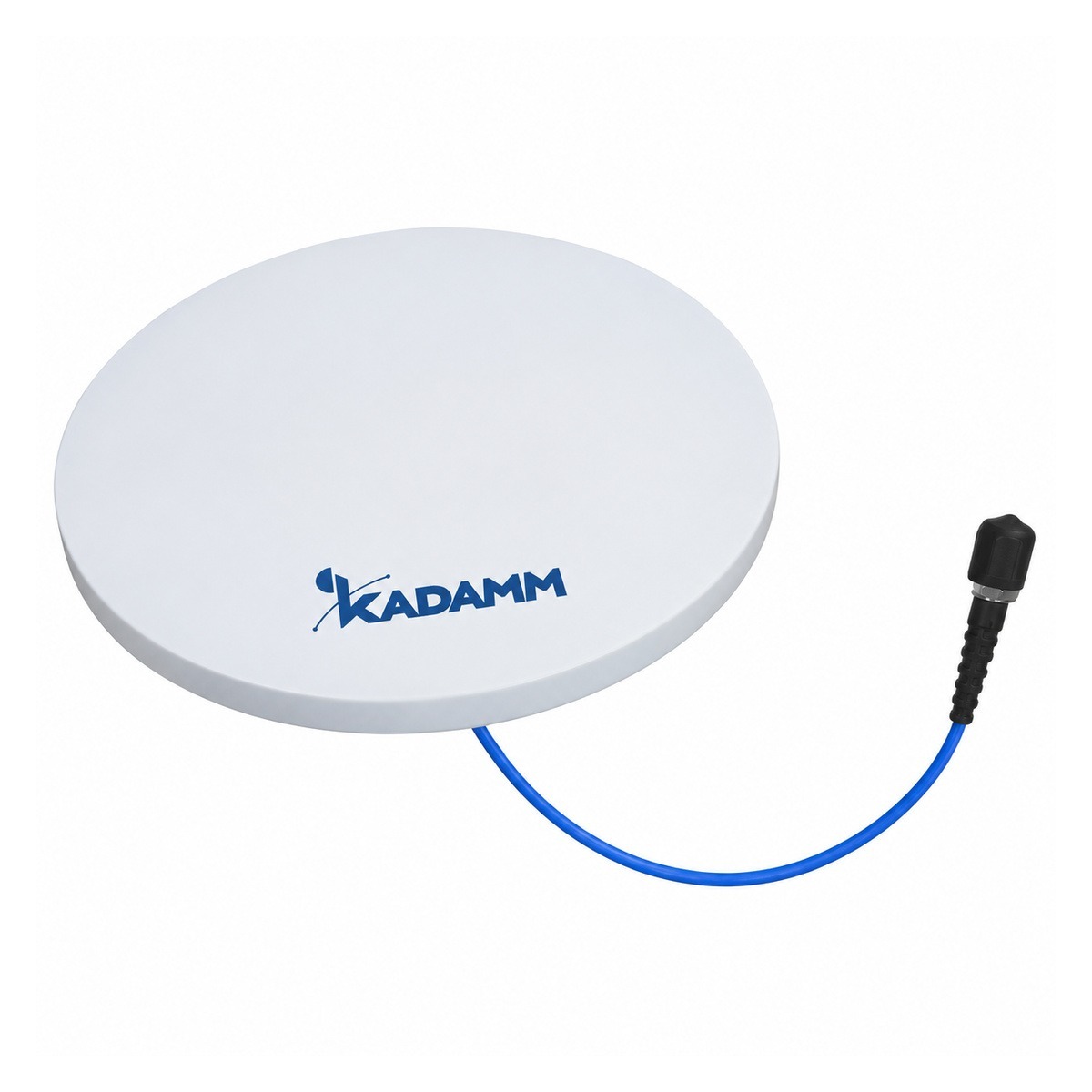

- Полосы 130–520 и 521–4000 МГц, у I-ATO5-698/3800H — 698–3800 МГц
- Габариты Ø440 × 11,6 мм, у I-ATO5-698/3800H — Ø180 × 8,0 мм
- Тяжелее на 0,35 кг (0,7 кг и 0,35 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

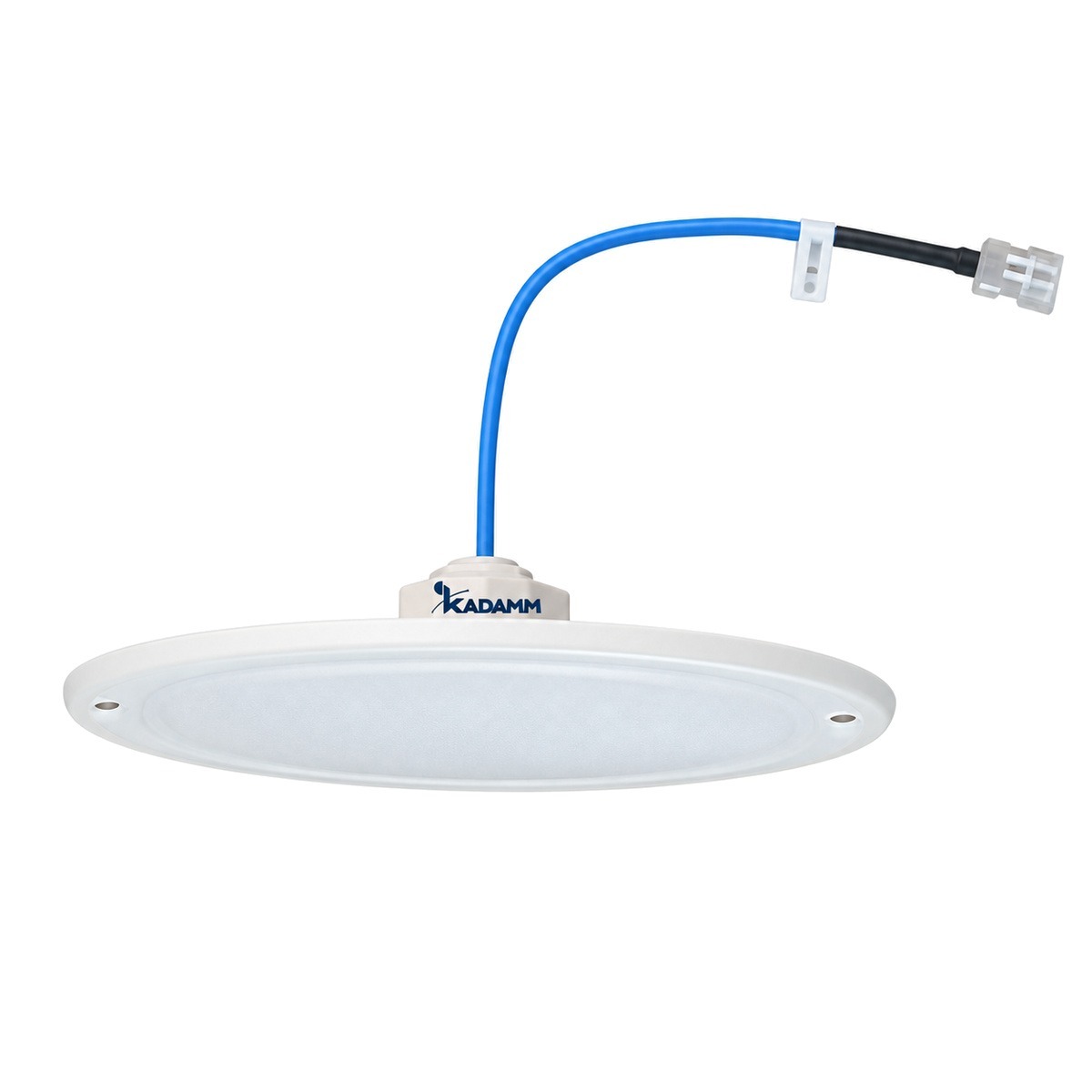

- Полосы 130–520 и 521–4000 МГц, у I-ATO5-698/3800S — 698–3800 МГц
- Габариты Ø440 × 11,6 мм, у I-ATO5-698/3800S — Ø300 × 13 мм
- Тяжелее на 0,35 кг (0,7 кг и ≤0,35 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы

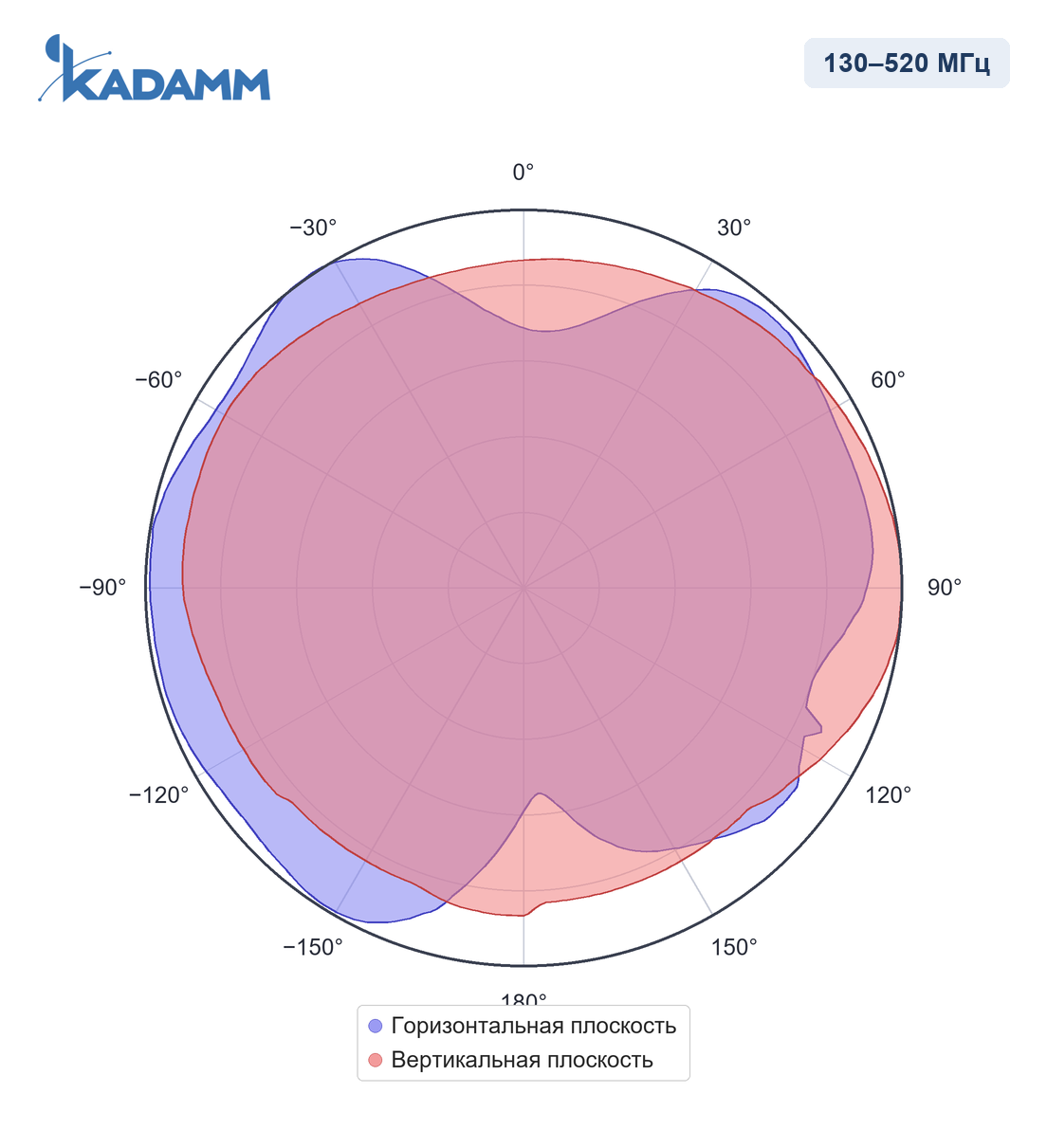

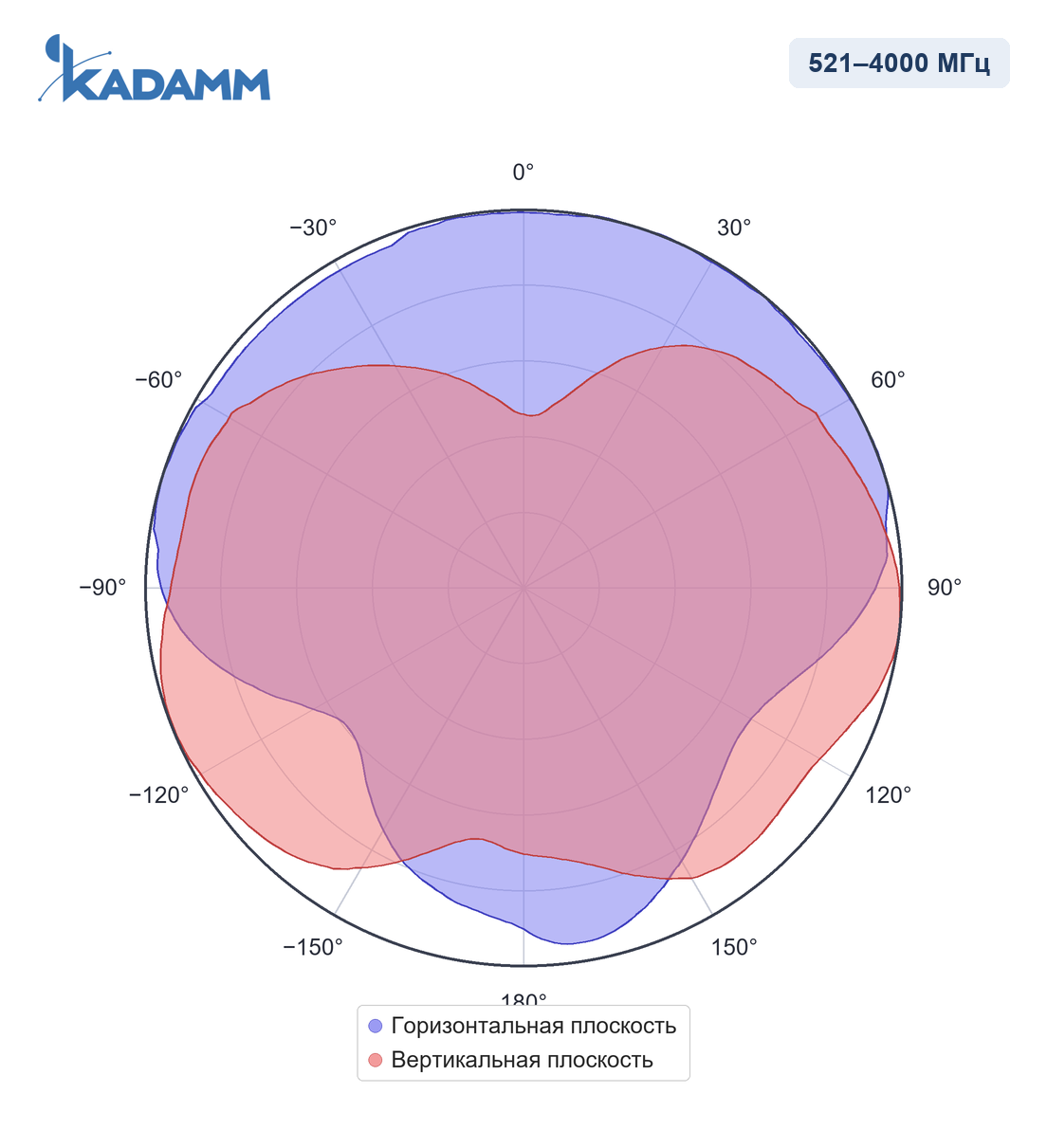

Диаграммы направленности
По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATO0-130/4000S с запасом по краям.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает I-ATO0-130/4000S.
Согласование I-ATO0-130/4000S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATO0-130/4000S.
Крепление: на трубу Ø130–520 мм.
Как читать характеристики
Электрические характеристики
| Параметр | 130–520 МГц | 521–4000 МГц |
|---|---|---|
| Диапазон частот | 130–4000 МГц | |
| Коэффициент усиления, дБи | 0 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) | |
| КСВН | ≤2,0 (130–520 МГц), ≤1,8 (521–4000 МГц) | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 5 Вт | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø440 × 11,6 мм |
| Размеры упаковки | 455 × 453 × 33 мм |
| Масса антенны | 0,7 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø130–520 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATO0-130/4000S — розетка N или 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATO0-130/4000S покрывают 14 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO0-130/4000S в таблицах выше.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO0-130/4000S:
Перед заказом KADAMM I-ATO0-130/4000S сверьте с проектом:
- Частоты оборудования — внутри 130–520 и 521–4000 МГц
- Мощность на порт — не выше 5 Вт
- Разъёмы — 1×4.3-10
- Опора и крепление — на трубу Ø130–520 мм
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление I-ATO0-130/4000S — на трубу Ø130–520 мм.
- I-ATO0-130/4000S крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
- Разъёмы — розетка N или 4.3-10 (IEC 61169-54), выведены снизу.
- В помещении разъёмы I-ATO0-130/4000S не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.
Комплект поставки
- Антенна КАДАММ I-ATO0-130/4000S
- Монтажный комплект на трубу Ø130–520 мм
Упаковка 455 × 453 × 33 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO0-130/4000S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO0-130/4000S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO0-130/4000S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATO0-130/4000S | KADAMM I-ATO5-698/3800A | KADAMM I-ATO5-698/3800H | KADAMM I-ATO5-698/3800S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 130–520 и 521–4000 МГц | 698–3800 МГц | 698–3800 МГц | 698–3800 МГц |
| Усиление | уточняйте у менеджера | 4 дБи | 5,5 дБи | 7 дБи |
| Луч по горизонтали | 360° | 360° | 360° | 360° |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) | Вертикальная | Горизонтальная | Горизонтальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | Ø440 × 11,6 мм | Ø203 × 115 мм | Ø180 × 8,0 мм | Ø300 × 13 мм |
| Масса | 0,7 кг | 0,5 кг | 0,35 кг | ≤0,35 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
