Потолочная всенаправленная антенна для помещений: 698–960 / 1710–2700 / 3300–3800 МГц, усиление 2,5 / 2,5 / 4 / 4 дБи.
Что представляет собой антенна

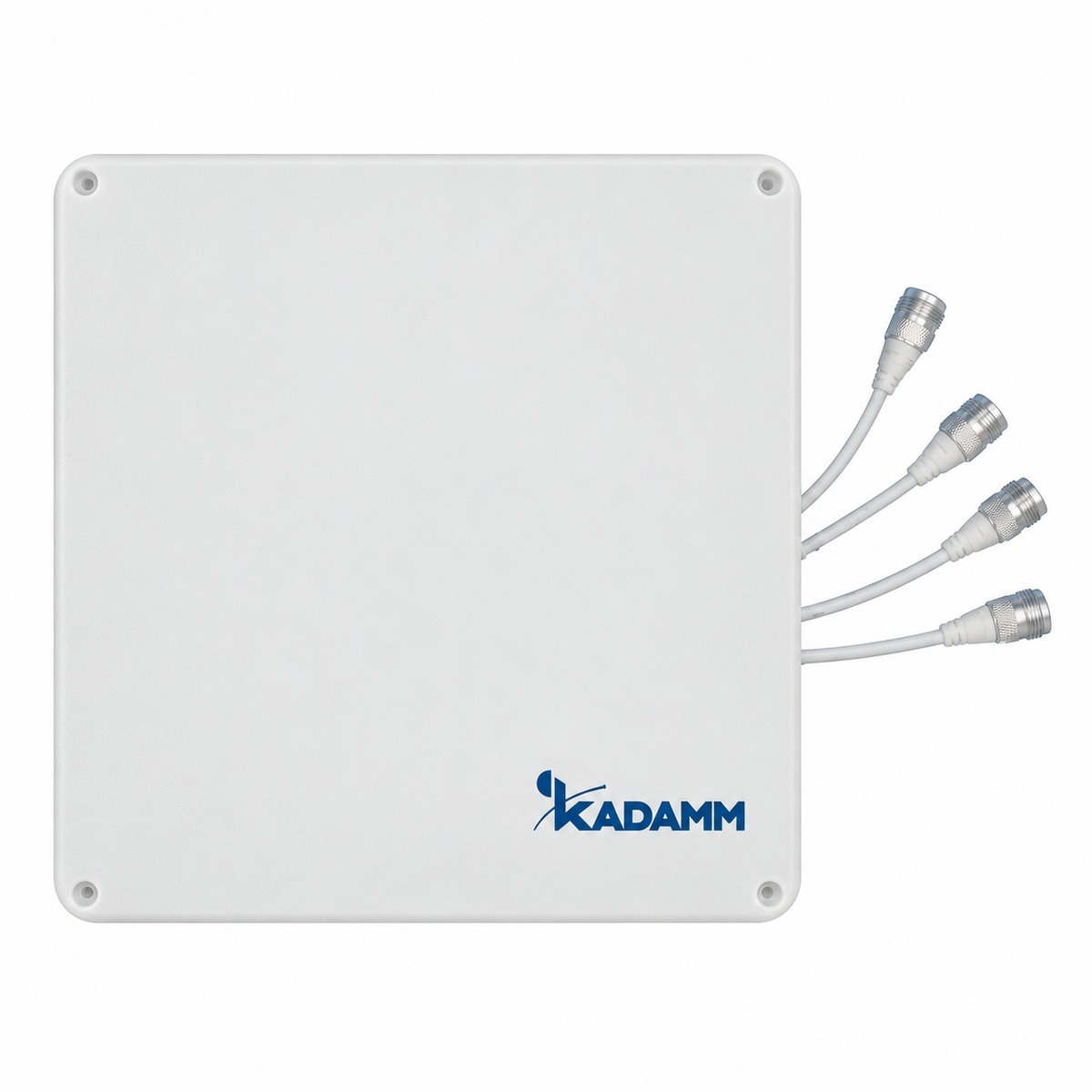

KADAMM I-ATO4-698/3800M4H — потолочная всенаправленная антенна для помещений диапазона 698–960 / 1710–2700 / 3300–3800 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.
Интермодуляция — ≤−150. Когда через одну DAS идут несущие нескольких операторов, низкая пассивная интермодуляция антенн, разъёмов и делителей защищает полосы приёма базовых станций от помех.
Усиление антенны — 2,5 / 2,5 / 4 / 4 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: КСВН не более 1,68 / ≤1,5 / ≤1,5 / ≤1,68. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 290 × 290 × 15 мм.
Разъём — 4×4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- 4 порта, у I-ATO4-698/3800M — 2
- Габариты 290 × 290 × 15 мм, у I-ATO4-698/3800M — Ø203 × 43 мм
Выбор между I-ATO4-698/3800M4H и I-ATO4-698/3800M зависит от того, сколько передатчиков или ветвей MIMO подключают к одной антенне.

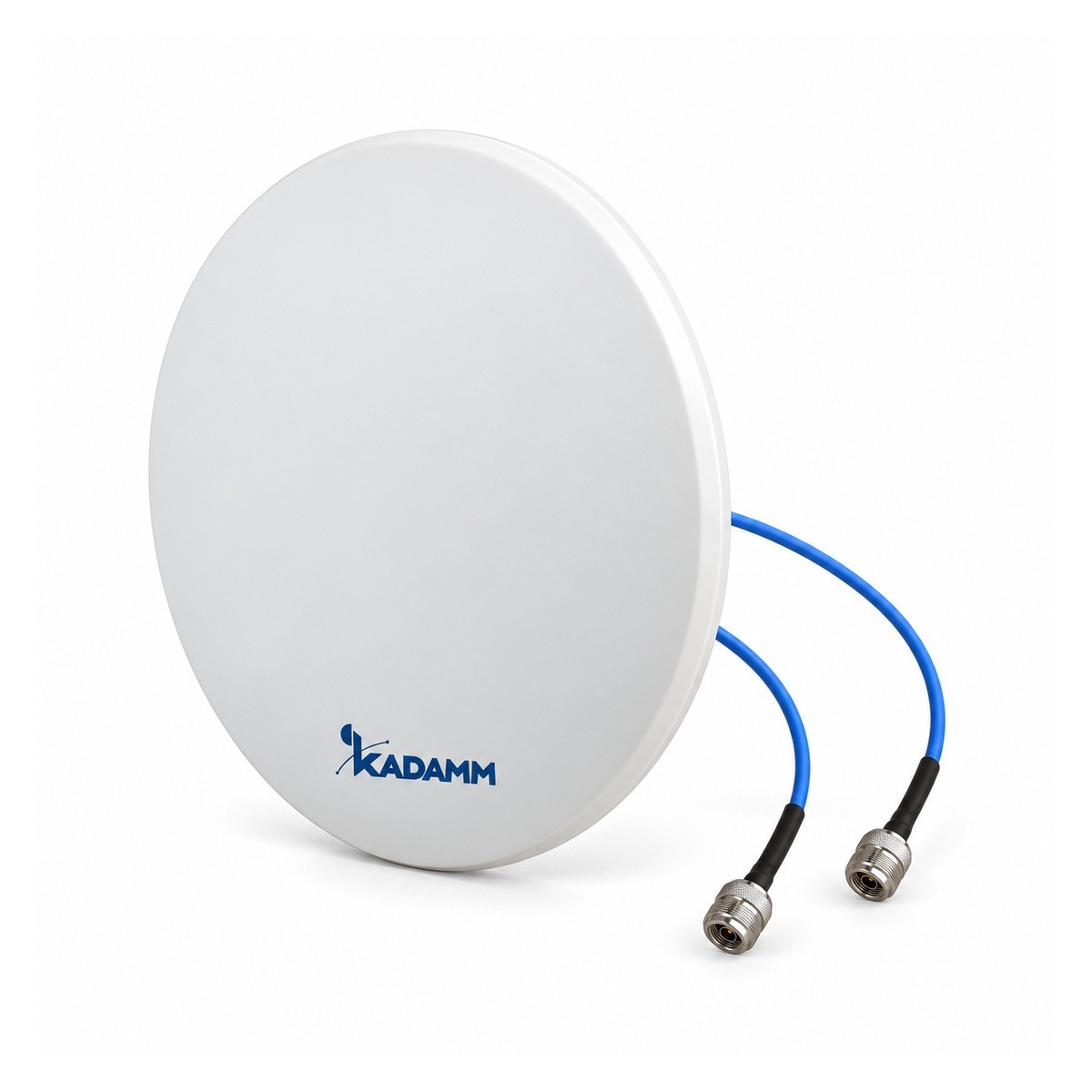

- Полосы 698–3800 МГц, у I-ATO4-698/4200M — 698–4200 МГц
- 4 порта, у I-ATO4-698/4200M — 2
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- 4 порта, у I-ATO5-698/3800A — 1
- Габариты 290 × 290 × 15 мм, у I-ATO5-698/3800A — Ø203 × 115 мм
Выбор между I-ATO4-698/3800M4H и I-ATO5-698/3800A зависит от того, сколько передатчиков или ветвей MIMO подключают к одной антенне.
Конструкция и материалы
Ключевые особенности
Отдельные входы I-ATO4-698/3800M4H.
Значение I-ATO4-698/3800M4H по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает I-ATO4-698/3800M4H.
Согласование I-ATO4-698/3800M4H с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через I-ATO4-698/3800M4H идут несколько мощных несущих разных операторов.
Как читать характеристики
Электрические характеристики
| Параметр | 698–800 МГц | 800–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | |||
| Коэффициент усиления, дБи | 2,5 | 2,5 | 4 | 4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| КСВН | ≤1,68 | ≤1,5 | ≤1,5 | ≤1,68 |
| Развязка между входами, дБ | ≥18 | ≥18 | ≥20 | ≥20 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Максимальная мощность на порт | уточняйте у менеджера | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 или N (IEC 61169-54) |
| Размеры (В × Ш × Г) | 290 × 290 × 15 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для I-ATO4-698/3800M4H.
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATO4-698/3800M4H — 4 × розетка 4.3-10 или N (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATO4-698/3800M4H покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO4-698/3800M4H в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO4-698/3800M4H подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 4 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 4 = 17 дБм, то есть около 50 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 2249 МГц (середина полосы 698–3800 МГц): L = 32,45 + 20·lg 2249 + 20·lg 0,02 = 65,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 17 − 65,5 = −48,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO4-698/3800M4H:
Перед заказом KADAMM I-ATO4-698/3800M4H сверьте с проектом:
- Частоты оборудования — внутри 698–3800 МГц
- Разъёмы — 4×4.3-10
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATO4-698/3800M4H крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
- Разъёмы — 4 × розетка 4.3-10 или N (IEC 61169-54).
- Внутри здания герметизация разъёмов I-ATO4-698/3800M4H не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна КАДАММ I-ATO4-698/3800M4H
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO4-698/3800M4H и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO4-698/3800M4H и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO4-698/3800M4H пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATO4-698/3800M4H | KADAMM I-ATO4-698/3800M | KADAMM I-ATO4-698/4200M | KADAMM I-ATO5-698/3800A |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–3800 МГц | 698–3800 МГц | 698–4200 МГц | 698–3800 МГц |
| Усиление | 4 дБи | 4 дБи | 4 дБи | 4 дБи |
| Луч по горизонтали | 360° | 360° | 360° | 360° |
| Поляризация | — | ±45° | Две линейные (V+H) | Вертикальная |
| Порты | 4 | 2 | 2 | 1 |
| Габариты | 290 × 290 × 15 мм | Ø203 × 43 мм | — | Ø203 × 115 мм |
| Масса | — | 0,46 кг | уточняйте у менеджера | 0,5 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
