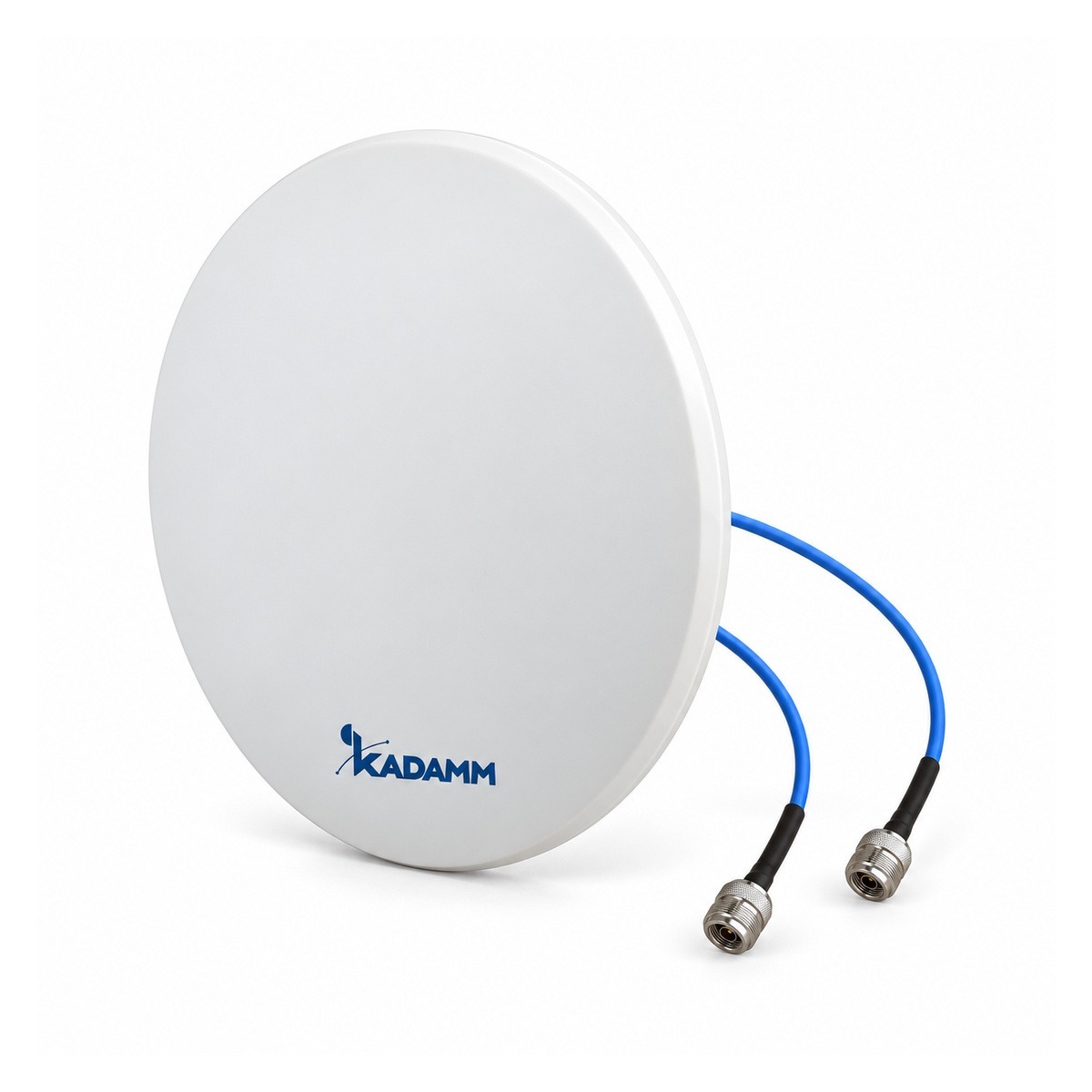

KADAMM I-ATO4-698/4200M — многодиапазонная потолочная ненаправленная (всенаправленная) антенна 698–960 / 1710–2700 / 3300–4200 МГц, 4 дБи, 2 порта

KADAMM I-ATO4-698/4200M — потолочная всенаправленная антенна для помещений диапазона 698–960 / 1710–2700 / 3300–4200 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.

В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.

Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.

Интермодуляция — ≤−150. Когда через одну DAS идут несущие нескольких операторов, низкая пассивная интермодуляция антенн, разъёмов и делителей защищает полосы приёма базовых станций от помех.

Усиление антенны — 2,15 / 4 / 4 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0 / ≤1,7 / ≤1,7; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø235 × 10 мм; радом — abs-пластик; рабочая температура −40…+60 °C.

Разъём — 2×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

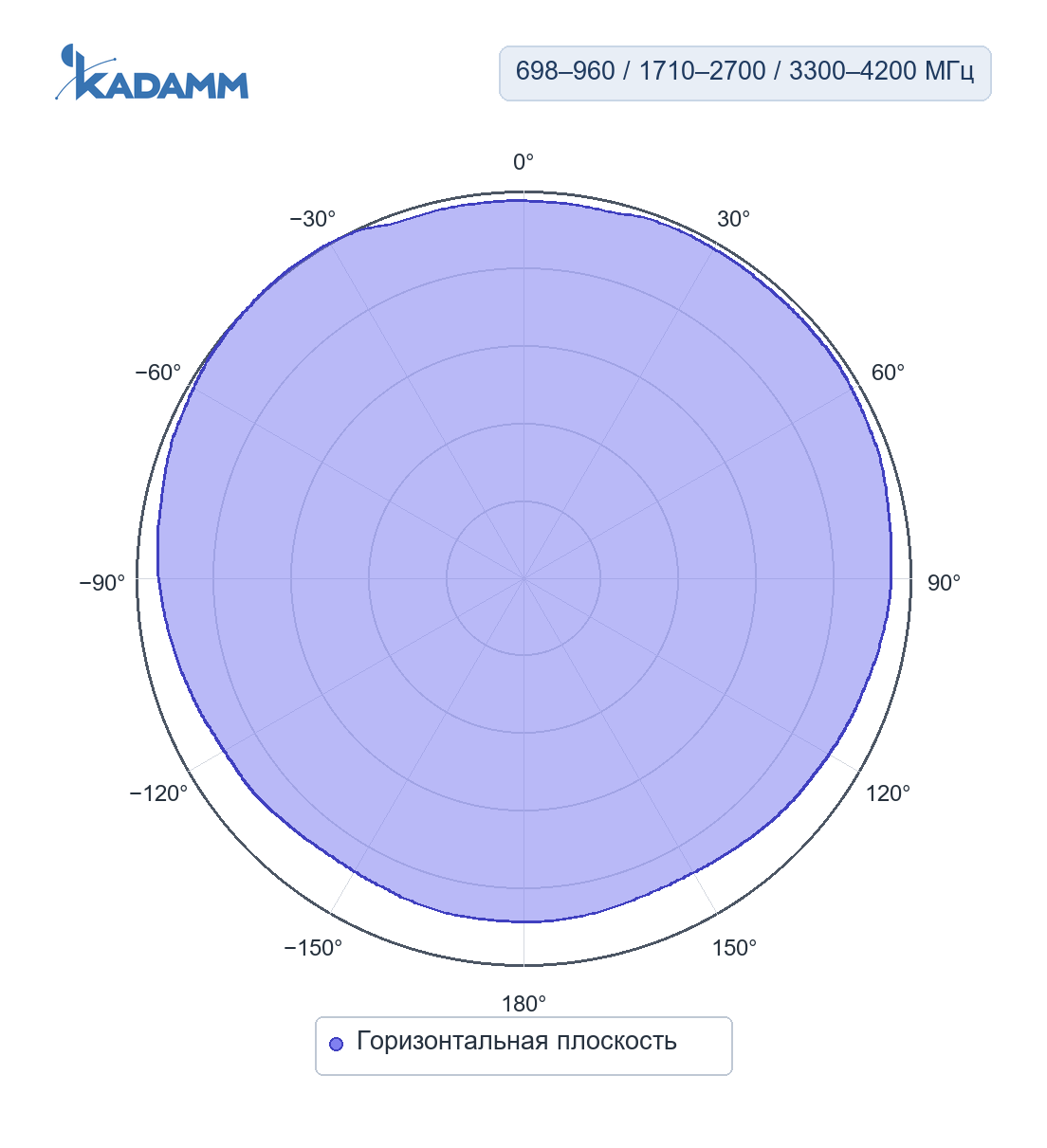

698–960, 1710–2700 и 3300–4200 МГц, горизонтальная плоскостьПо горизонтали — круговая, усиление в максимуме 2,15–4 дБи.

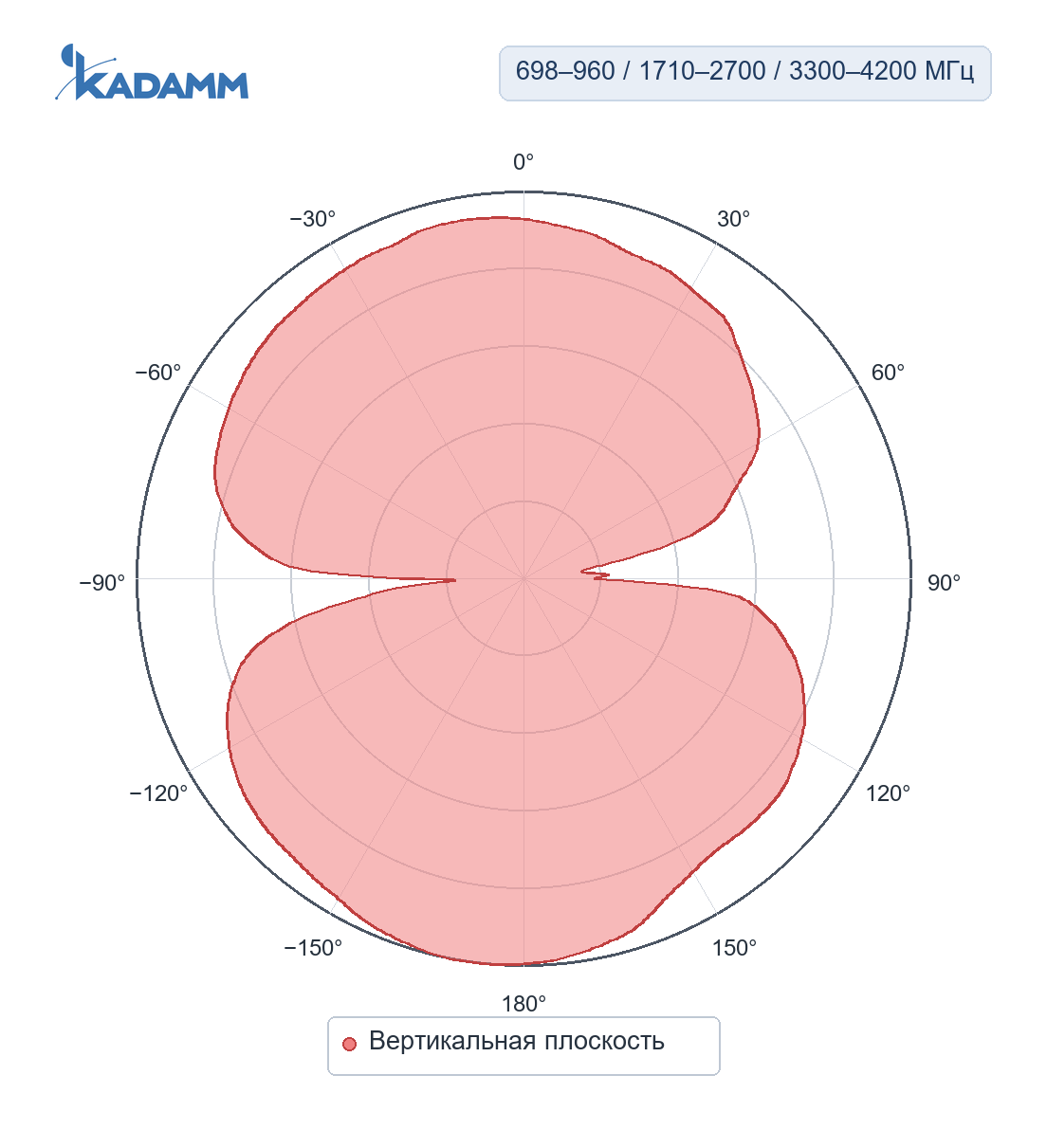

698–960, 1710–2700 и 3300–4200 МГц, вертикальная плоскостьПо вертикали 60–80°, усиление в максимуме 2,15–4 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для I-ATO4-698/4200M.
• IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATO4-698/4200M — 2 × розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы I-ATO4-698/4200M покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO4-698/4200M в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO4-698/4200M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 4 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 4 = 17 дБм, то есть около 50 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 2449 МГц (середина полосы 698–4200 МГц): L = 32,45 + 20·lg 2449 + 20·lg 0,02 = 66,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 17 − 66,3 = −49,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.

Сети и службы в полосах I-ATO4-698/4200M:

Перед заказом KADAMM I-ATO4-698/4200M сверьте с проектом:

• Частоты оборудования — внутри 698–4200 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 2×N
• Климат площадки — в пределах −40…+60 °C

• I-ATO4-698/4200M крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
• Разъёмы — 2 × розетка N (IEC 61169-16).
• Разъёмы I-ATO4-698/4200M в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.
