Потолочная всенаправленная антенна для помещений: 824–2500 МГц, усиление 3 дБи.
Что представляет собой антенна

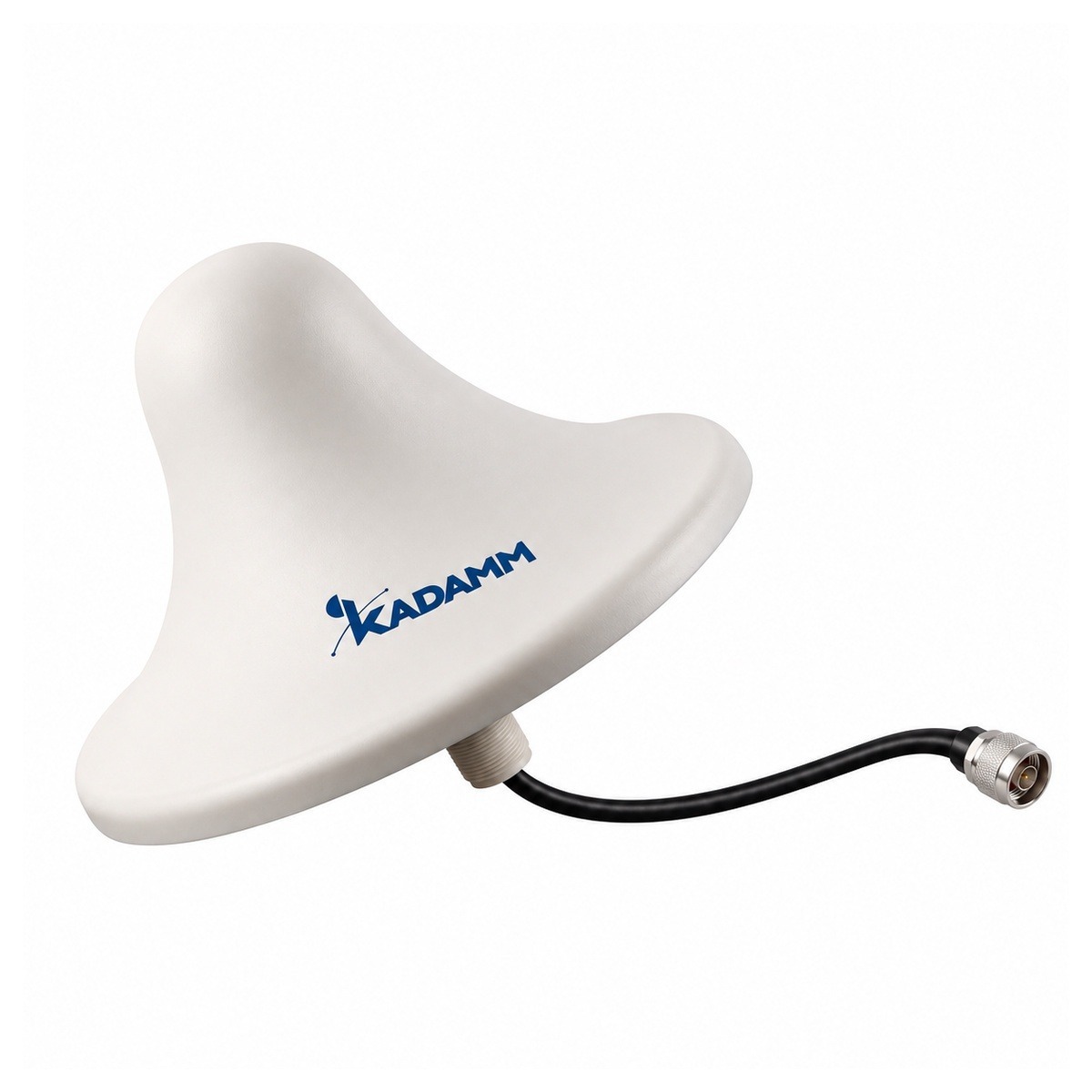

KADAMM I-ATO3-824/2500S — потолочная всенаправленная антенна для помещений диапазона 824–2500 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Усиление антенны — 3 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН менее 2. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø166 × 96,5 мм; крепление: винт; рабочая температура −40…+85 °C.
Разъём — SMA, N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 824–2500 МГц, у I-ATO3-698/2700 — 698–2700 МГц
- Усиление 3 дБи, у I-ATO3-698/2700 — 3,5 дБи (меньше на 0,5 дБ)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 824–2500 МГц, у I-ATO4-6927VS02 — 698–2700 МГц
- Усиление 3 дБи, у I-ATO4-6927VS02 — 4 дБи (меньше на 1 дБ)
- Разъём SMA, N, у I-ATO4-6927VS02 — 4.3-10
KADAMM I-ATO4-6927VS02 даёт больше усиления; у KADAMM I-ATO3-824/2500S в пользу выбора — свой набор полос.
- Полосы 824–2500 МГц, у I-ATO5-698/2700 — 698–2700 МГц
- Усиление 3 дБи, у I-ATO5-698/2700 — 5 дБи (меньше на 2 дБ)
- Разъём SMA, N, у I-ATO5-698/2700 — 4.3-10
KADAMM I-ATO5-698/2700 даёт больше усиления; у KADAMM I-ATO3-824/2500S в пользу выбора — свой набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATO3-824/2500S с запасом по краям.
Значение I-ATO3-824/2500S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATO3-824/2500S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: винт.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 824–2500 МГц |
| Коэффициент усиления | 3 дБи |
| КСВН | менее 2 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | потолочная всенаправленная антенна |
| Кабель | RG58; длина — уточняйте у менеджера |
| Разъём | N или SMA (другие — по заказу) |
| Крепление | винт |
| Материал | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Габариты | Ø166 × 96,5 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO3-824/2500S в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание I-ATO3-824/2500S.
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATO3-824/2500S — N или SMA (другие — по заказу).
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO3-824/2500S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 3 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 3 = 16 дБм, то есть около 40 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 1662 МГц (середина полосы 824–2500 МГц): L = 32,45 + 20·lg 1662 + 20·lg 0,02 = 62,9 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 16 − 62,9 = −46,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO3-824/2500S:
Перед заказом KADAMM I-ATO3-824/2500S сверьте с проектом:
- Частоты оборудования — внутри 824–2500 МГц
- Разъёмы — SMA, N
- Опора и крепление — винт
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление I-ATO3-824/2500S — винт.
- I-ATO3-824/2500S крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
- Разъёмы — N или SMA (другие — по заказу).
- Разъёмы I-ATO3-824/2500S в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO3-824/2500S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO3-824/2500S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO3-824/2500S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATO3-824/2500S | KADAMM I-ATO3-698/2700 | KADAMM I-ATO4-6927VS02 | KADAMM I-ATO5-698/2700 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 824–2500 МГц | 698–2700 МГц | 698–2700 МГц | 698–2700 МГц |
| Усиление | 3 дБи | 3,5 дБи | 4 дБи | 5 дБи |
| Луч по горизонтали | — | — | 360° | 360° |
| Поляризация | линейная | — | Вертикальная | Вертикальная |
| Порты | 1 | — | 1 | 1 |
| Габариты | — | — | Ø207 × 56 мм | Ø184 × 80 мм |
| Масса | — | — | 0,60 кг | 0,3 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
