Потолочная всенаправленная антенна для помещений: 698–2700 МГц, усиление 3,5 дБи.
Что представляет собой антенна

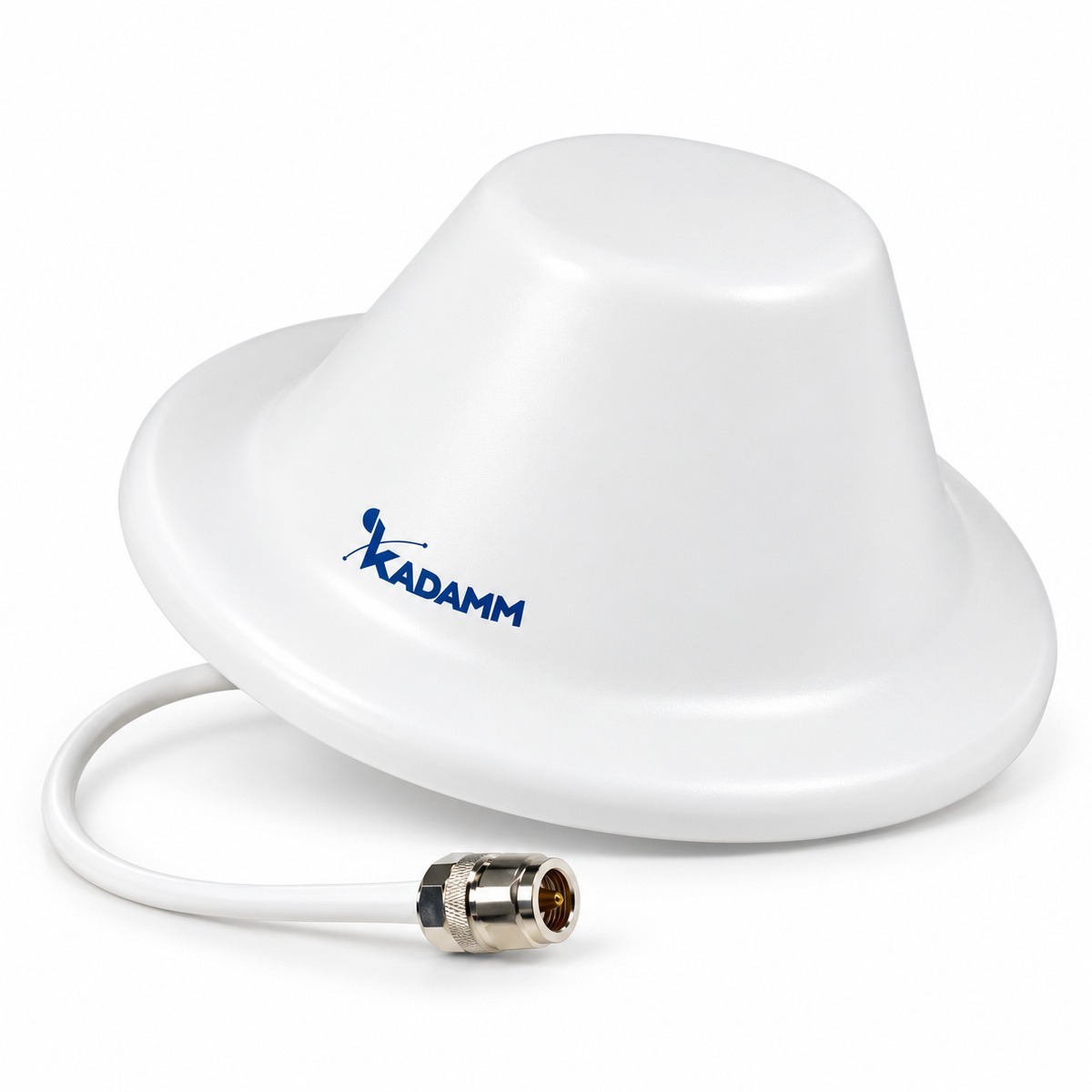

KADAMM I-ATO3-698/2700 — потолочная всенаправленная антенна для помещений диапазона 698–2700 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Усиление антенны — 3,5 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН менее 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 167 × 100 мм; степень защиты IP67; рабочая температура −40…+80 °C.
Разъём — N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Усиление 3,5 дБи, у I-ATO4-6927VS02 — 4 дБи (меньше на 0,5 дБ)
Между I-ATO3-698/2700 и I-ATO4-6927VS02 решают габариты, масса и способ крепления на конкретной опоре.
- Полосы 698–2700 МГц, у I-ATO3-824/2500S — 824–2500 МГц
- Усиление 3,5 дБи, у I-ATO3-824/2500S — 3 дБи (больше на 0,5 дБ)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Усиление 3,5 дБи, у I-ATO5-698/2700 — 5 дБи (меньше на 1,5 дБ)
KADAMM I-ATO5-698/2700 даёт больше усиления; у KADAMM I-ATO3-698/2700 в пользу выбора — конструкция.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATO3-698/2700 с запасом по краям.
Значение I-ATO3-698/2700 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATO3-698/2700 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATO3-698/2700.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–2700 МГц |
| Коэффициент усиления | 3,5 дБи |
| Волновое сопротивление | 50 Ом |
| Поляризация | вертикальная |
| КСВН | менее 1,5 |
| Максимальная мощность | 100 Вт |
| Диаграмма направленности | всенаправленная в горизонтальной плоскости; графики ДН — уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | всенаправленная антенна |
| Разъём | N (розетка) |
| Длина / габариты | 167 × 100 мм |
| Исполнение | потолочная, с кабелем |
| Материал | радом из ABS, белый |
| Степень защиты | IP67 |
| Крепление | уточняйте у менеджера |
| Кабель | RG-58 длиной 20 см с розеткой N на конце (длина кабеля и разъём — по заказу) |
| Ветровая нагрузка | скорость ветра до 30 м/с |
| Рабочая температура | −40…+80 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO3-698/2700 в таблицах выше.
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATO3-698/2700 — N (розетка).
- ГОСТ 14254-2015 (IEC 60529) — документ, на который ссылается техническое описание I-ATO3-698/2700.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO3-698/2700 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 3,5 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 3,5 = 16,5 дБм, то есть около 45 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 1699 МГц (середина полосы 698–2700 МГц): L = 32,45 + 20·lg 1699 + 20·lg 0,02 = 63,1 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 16,5 − 63,1 = −46,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO3-698/2700:
Перед заказом KADAMM I-ATO3-698/2700 сверьте с проектом:
- Частоты оборудования — внутри 698–2700 МГц
- Мощность на порт — не выше 100 Вт
- Климат площадки — в пределах −40…+80 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATO3-698/2700 крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
- Разъёмы — N (розетка).
- В помещении разъёмы I-ATO3-698/2700 не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.
Комплект поставки
- Антенна КАДАММ I-ATO3-698/2700 с кабелем RG-58 20 см и розеткой N
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO3-698/2700 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO3-698/2700 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO3-698/2700 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATO3-698/2700 | KADAMM I-ATO4-6927VS02 | KADAMM I-ATO3-824/2500S | KADAMM I-ATO5-698/2700 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–2700 МГц | 698–2700 МГц | 824–2500 МГц | 698–2700 МГц |
| Усиление | 3,5 дБи | 4 дБи | 3 дБи | 5 дБи |
| Луч по горизонтали | — | 360° | — | 360° |
| Поляризация | вертикальная | Вертикальная | линейная | Вертикальная |
| Порты | — | 1 | 1 | 1 |
| Габариты | — | Ø207 × 56 мм | — | Ø184 × 80 мм |
| Масса | — | 0,60 кг | — | 0,3 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
