KADAMM I-ATO2-698/3800M — потолочная антенна 4G/5G MIMO 698–3800 МГц, 1,5–4 дБи

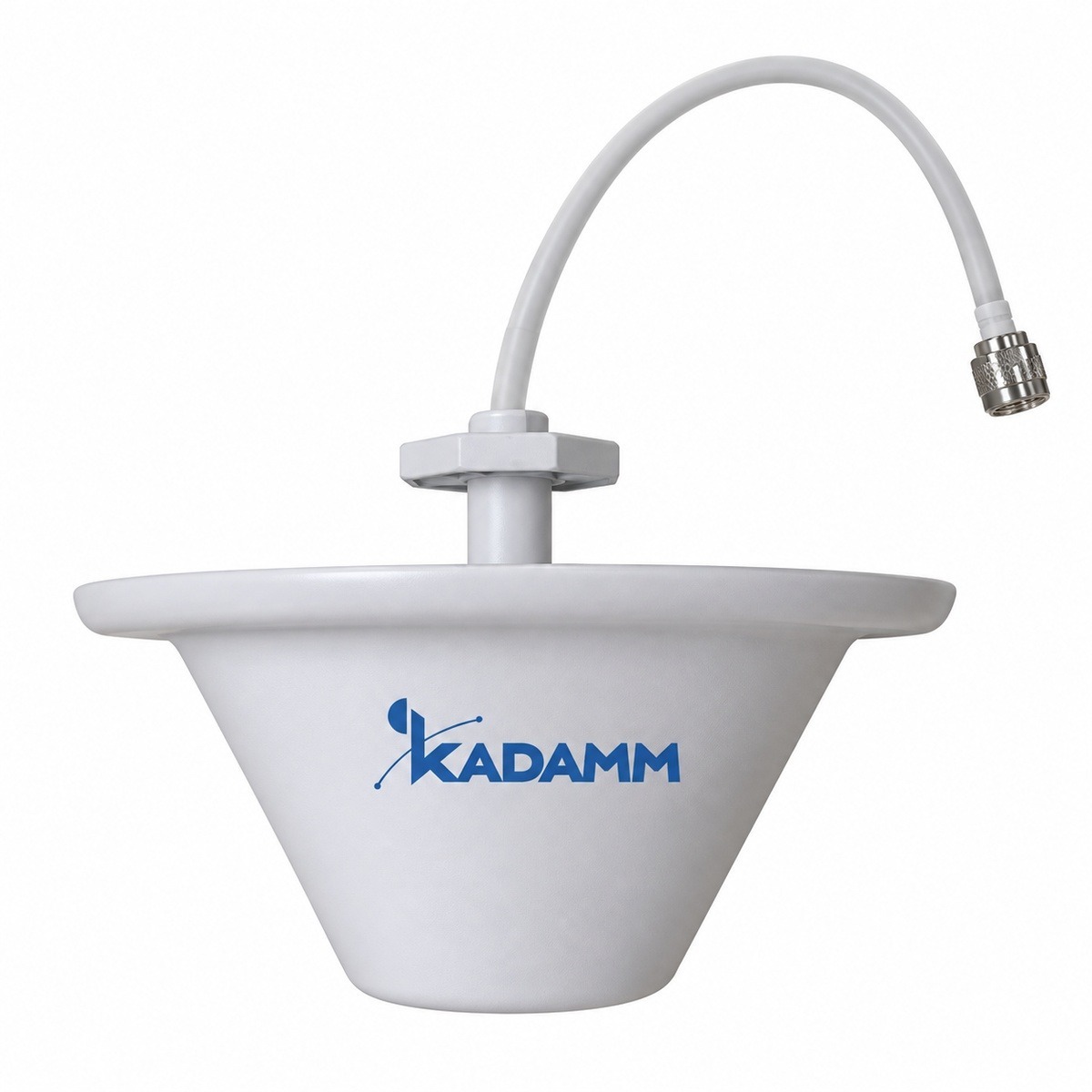

KADAMM I-ATO2-698/3800M — потолочная всенаправленная антенна для помещений диапазона 698–960 / 1350–1550 / 1710–2700 / 3300–3800 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.

В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.

Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.

Усиление антенны — 1,5 / 2,5 / 4 / 4 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,7; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø186 × 85 мм; масса 0,25 кг; крепление: Ø698–960 мм; радом — abs, стабилизированный к уф; рабочая температура −40…+70 °C.

Разъём — 1×4.3-10, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

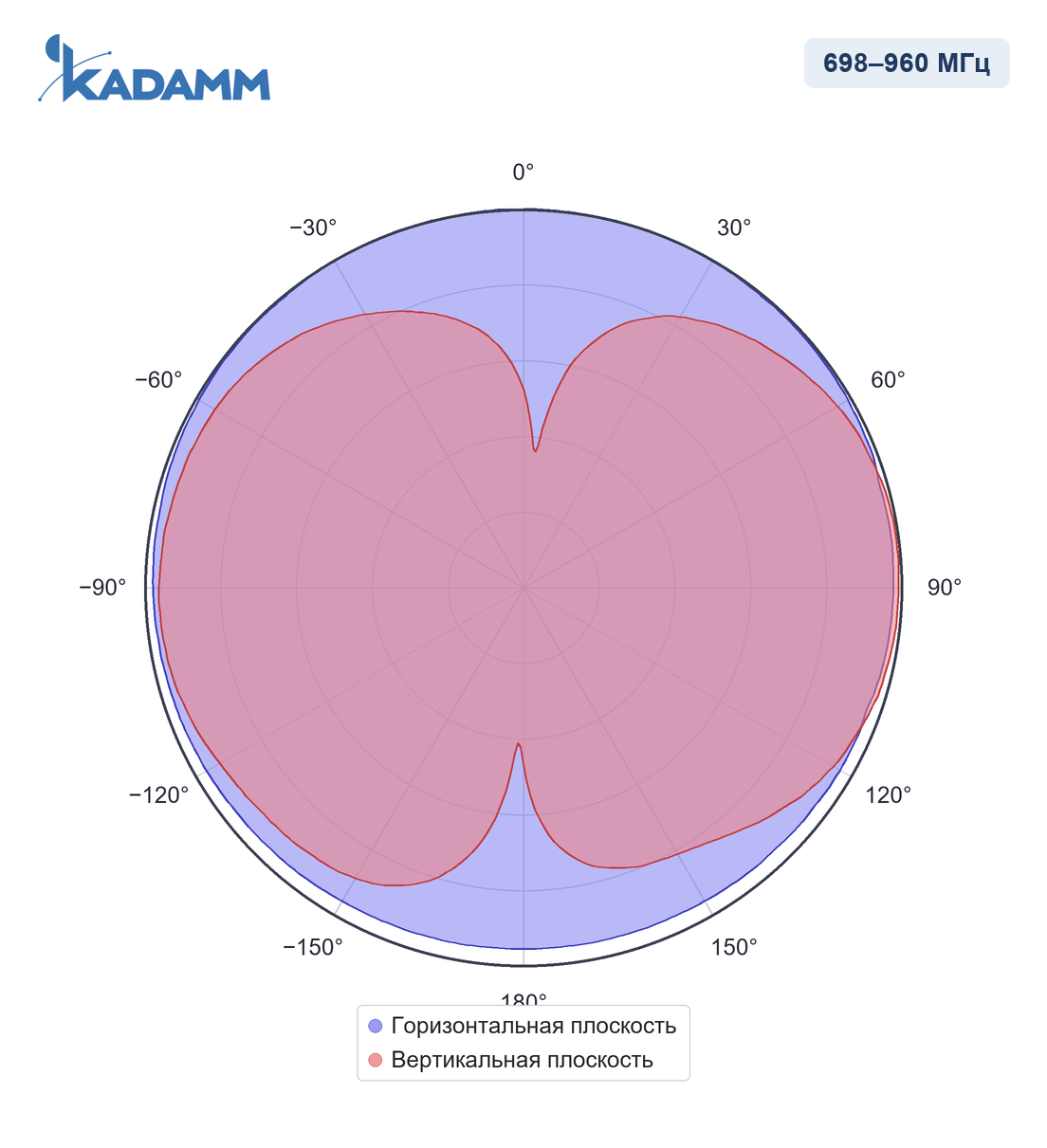

698–960 МГцПо горизонтали — круговая, по вертикали 85°, усиление в максимуме 1,5 дБи.

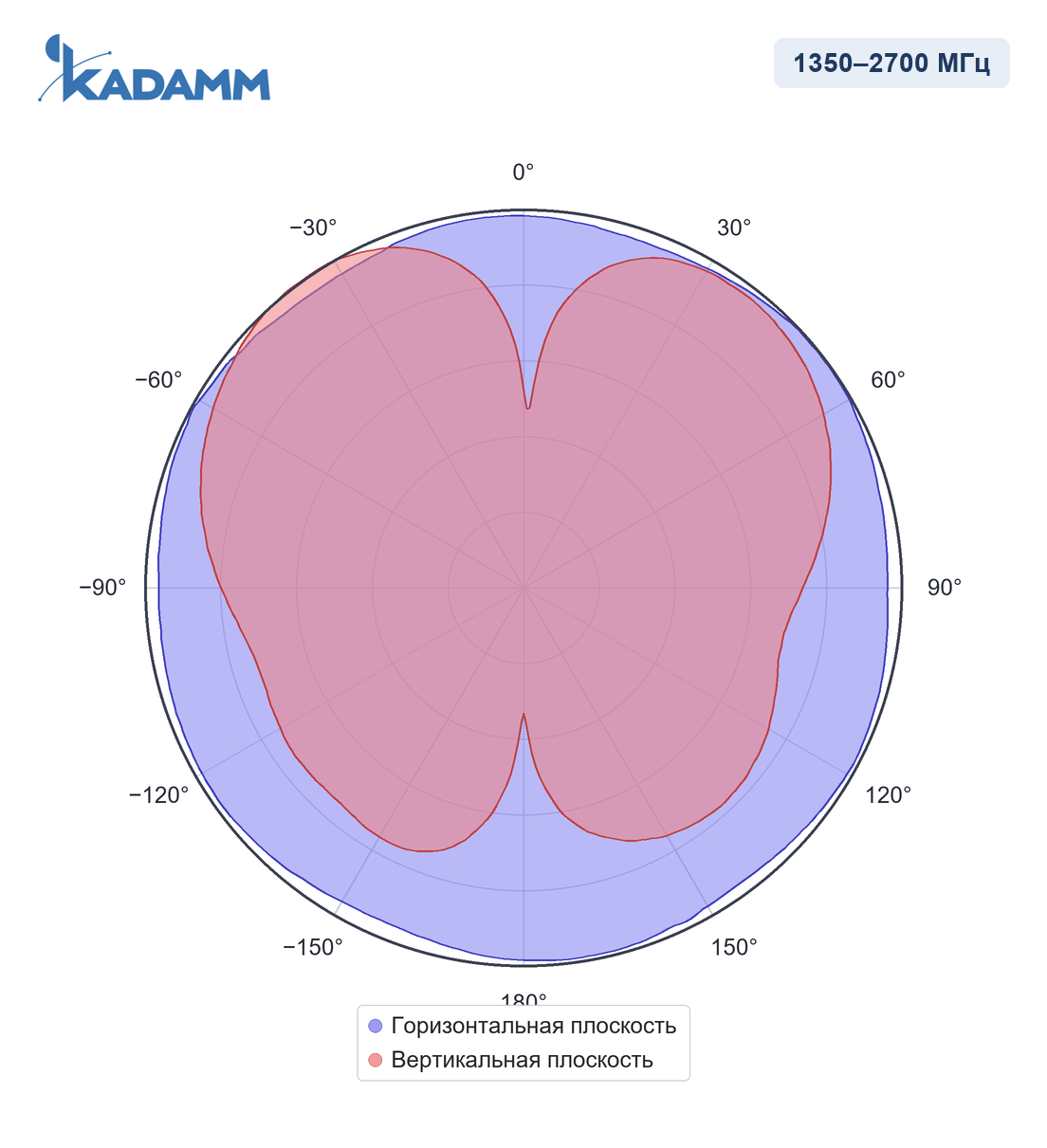

1350–2700 МГцПо горизонтали — круговая, по вертикали 55–70°, усиление в максимуме 2,5–4 дБи.

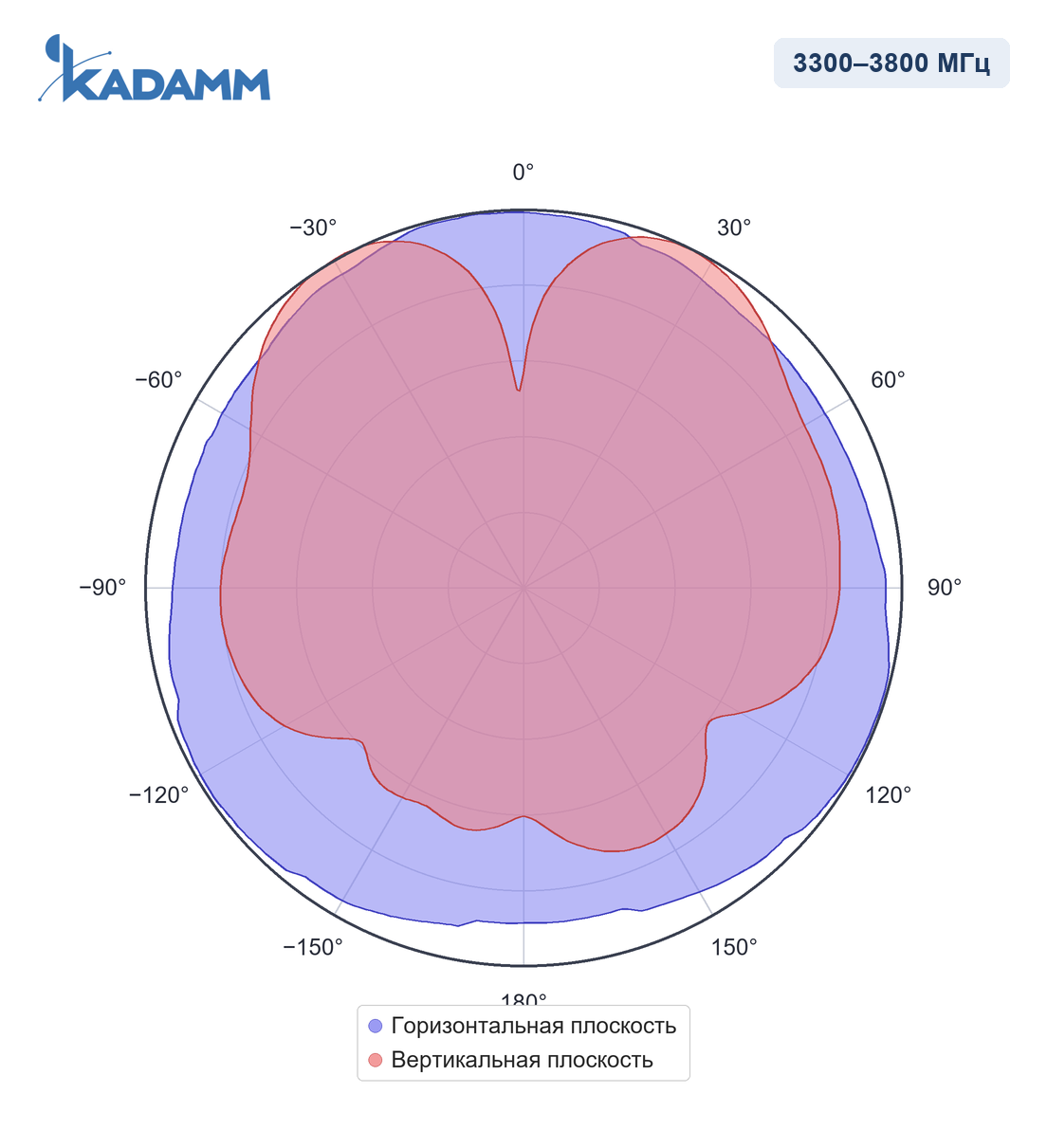

3300–3800 МГцПо горизонтали — круговая, по вертикали 28°, усиление в максимуме 4 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATO2-698/3800M — розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы I-ATO2-698/3800M покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO2-698/3800M в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO2-698/3800M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 1,5 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 1,5 = 14,5 дБм, то есть около 28 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 0,02 = 56,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 14,5 − 56,8 = −42,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.

Сети и службы в полосах I-ATO2-698/3800M:

Перед заказом KADAMM I-ATO2-698/3800M сверьте с проектом:

• Частоты оборудования — внутри 698–960, 1350–1550, 1710–2700 и 3300–3800 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 1×4.3-10
• Опора и крепление — на трубу Ø698–960 мм
• Климат площадки — в пределах −40…+70 °C

• Крепление I-ATO2-698/3800M — на трубу Ø698–960 мм.
• I-ATO2-698/3800M крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
• Разъёмы — розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы I-ATO2-698/3800M в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.

Упаковка 150 × 150 × 175 мм.
