Потолочная всенаправленная антенна для помещений: 617–960 / 1710–2700 / 3300–3800 МГц, усиление 3,5–4 дБи.
Что представляет собой антенна

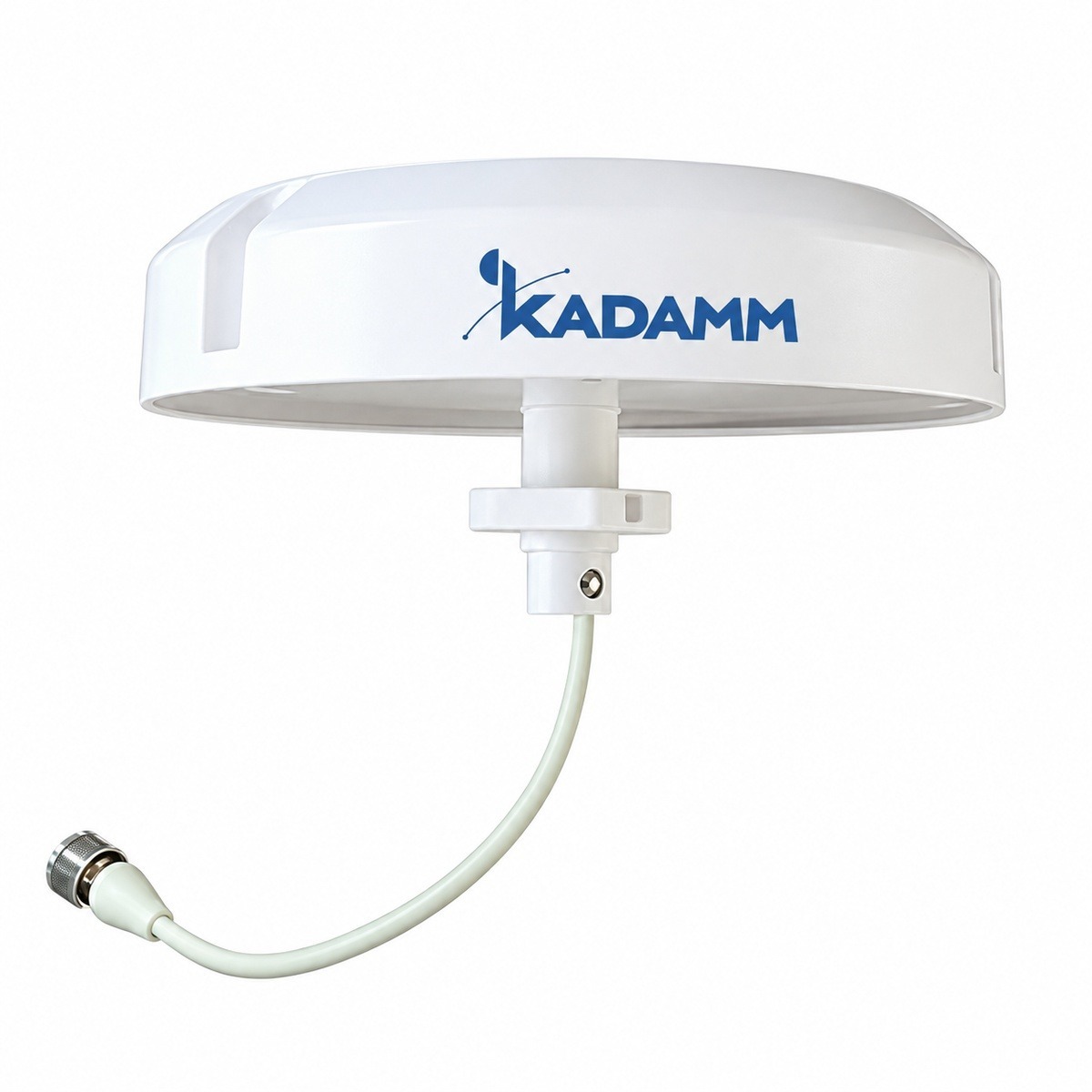

KADAMM I-ATO4-617/3800M — потолочная всенаправленная антенна для помещений диапазона 617–960 / 1710–2700 / 3300–3800 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.
Усиление антенны — 3,5–4 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,8; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø207 × 56 мм; масса 0,6 кг; крепление: Ø617–960 мм; радом — abs-пластик; рабочая температура −40…+60 °C.
Разъём — 4.3-10, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 617–960, 1710–2700 и 3300–3800 МГц, у I-ATO4-690/3800M — 690–960, 1710–2700 и 3000–3800 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 617–960, 1710–2700 и 3300–3800 МГц, у I-ATO3-698/4000M — 698–960, 1710–2700 и 3300–4000 МГц
- Усиление 3,5–4 дБи, у I-ATO3-698/4000M — 3 дБи (больше на 0,5 дБ)
- Габариты Ø207 × 56 мм, у I-ATO3-698/4000M — Ø174 × 130 мм
- Тяжелее на 0,3 кг (0,6 кг и 0,3 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 617–960, 1710–2700 и 3300–3800 МГц, у I-ATO4-698/4000M — 698–960, 1710–2700 и 3300–4000 МГц
- Усиление 3,5–4 дБи, у I-ATO4-698/4000M — 4–5 дБи (меньше на 0,5 дБ)
- 1 порт, у I-ATO4-698/4000M — 2
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы

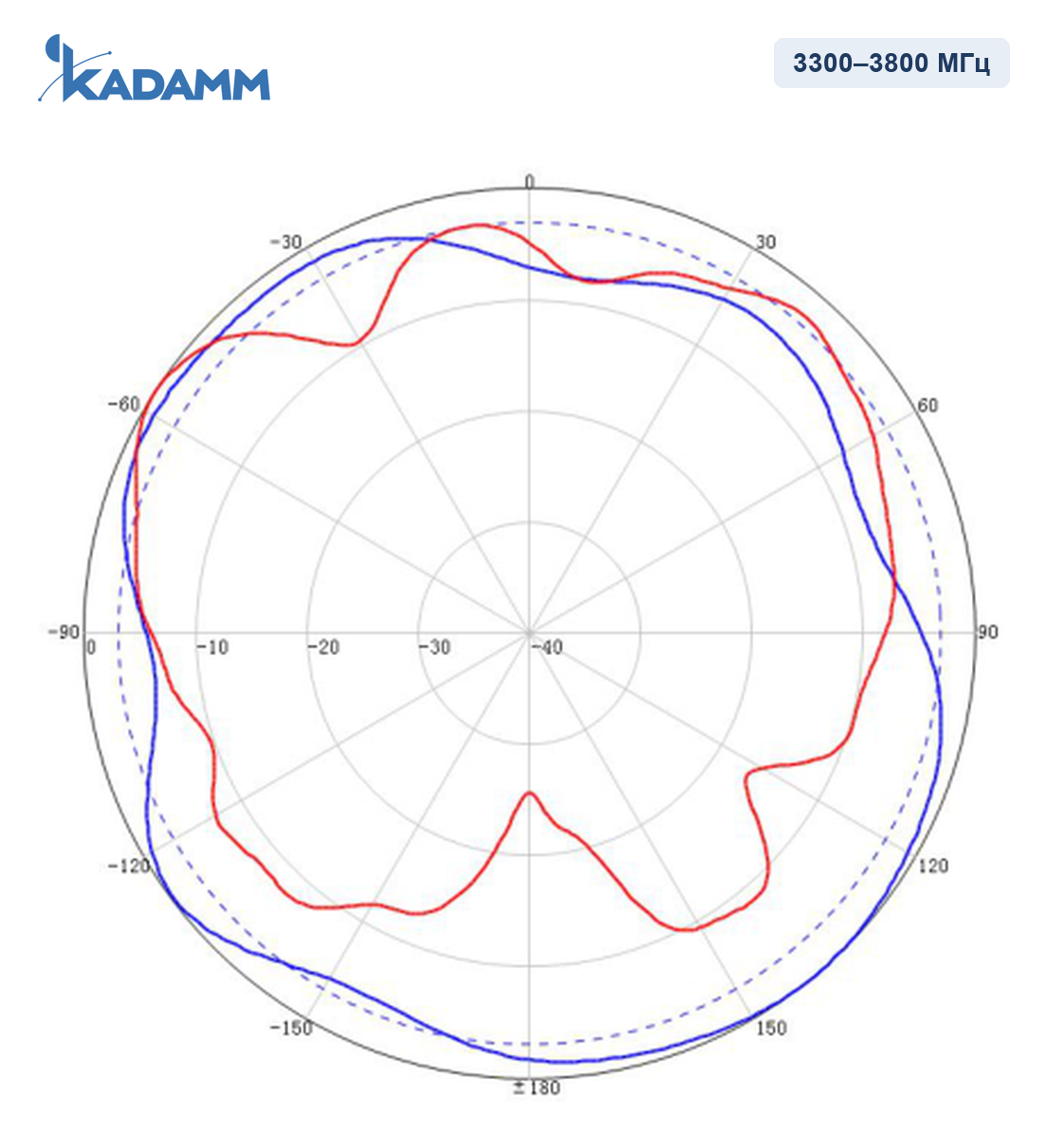

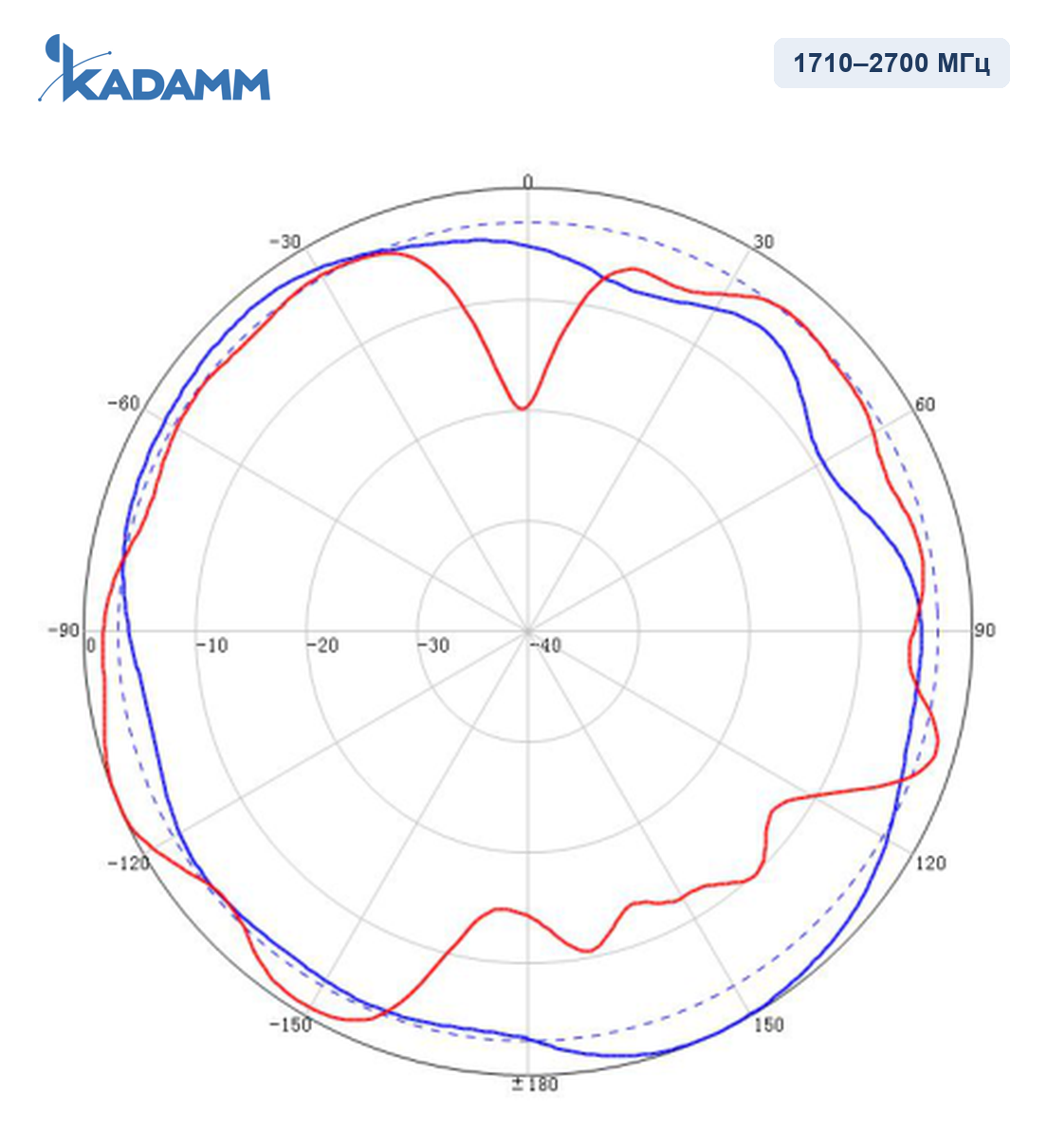

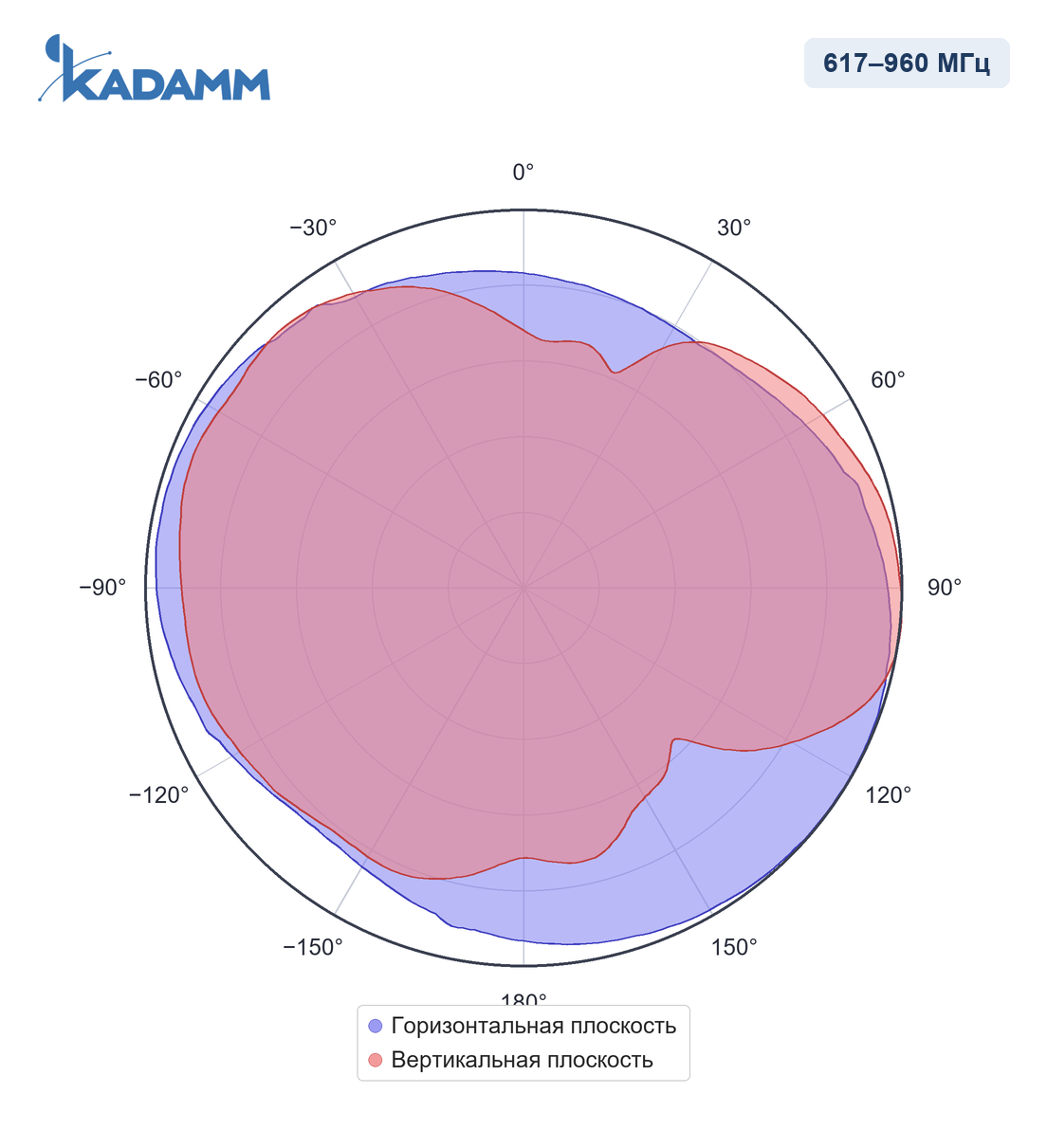

Диаграммы направленности
По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATO4-617/3800M с запасом по краям.
Значение I-ATO4-617/3800M по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает I-ATO4-617/3800M.
Согласование I-ATO4-617/3800M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATO4-617/3800M.
Крепление: на трубу Ø617–960 мм.
Как читать характеристики
Электрические характеристики
| Параметр | 617–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») | ||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») | ||
| Поляризация | по исполнению (см. таблицу «Исполнения») | ||
| КСВН | ≤1,8 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø207 × 56 мм |
| Размеры упаковки | 213 × 168 × 204 мм |
| Масса антенны | 0,6 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø617–960 мм |
Исполнения
| Артикул | Усиление, дБи | Ширина ДН (В) | Поляризация | Разъём |
|---|---|---|---|---|
| KADAMM I-ATO4-617/3800M | 3,5±1 / 4±1 / 4±1 | 90° / 65° / 50° | вертикальная | розетка 4.3-10 |
| KADAMM I-ATO4-617/3800M-2 | 4 / 5 / 6 | — | — | 2×розетка 4.3-10 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATO4-617/3800M — по исполнению (см. таблицу «Исполнения»).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATO4-617/3800M покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO4-617/3800M в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO4-617/3800M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 3,5 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 3,5 = 16,5 дБм, то есть около 45 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 788 МГц (середина полосы 617–960 МГц): L = 32,45 + 20·lg 788 + 20·lg 0,02 = 56,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 16,5 − 56,4 = −39,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO4-617/3800M:
Перед заказом KADAMM I-ATO4-617/3800M сверьте с проектом:
- Частоты оборудования — внутри 617–960, 1710–2700 и 3300–3800 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 4.3-10
- Опора и крепление — на трубу Ø617–960 мм
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление I-ATO4-617/3800M — на трубу Ø617–960 мм.
- I-ATO4-617/3800M крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
- Разъёмы — по исполнению (см. таблицу «Исполнения»), выведены снизу.
- Внутри здания герметизация разъёмов I-ATO4-617/3800M не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна КАДАММ I-ATO4-617/3800M
- Монтажный комплект на трубу Ø617–960 мм
Упаковка 213 × 168 × 204 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO4-617/3800M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO4-617/3800M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO4-617/3800M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
