RTK-модули ГНСС в корпусе LCC для пайки на плату: L1 / L5.
Что представляет собой модуль
KADAMM GNSS-RTK-MOD-L15-2 — RTK-модули ГНСС в корпусе LCC для пайки на плату: L1 / L5. Модуль ставят на плату или в корпус оборудования; он принимает сигналы навигационных спутников и вычисляет координаты, скорость и время. Антенну подключают к антенному входу модуля.
В режиме RTK приёмник получает поправки от базовой станции или сети по протоколу RTCM и использует фазу несущей: точность выходит на сантиметровый уровень — 0,01 м + 1 ppm CEP в плане, 0,02 м + 1 ppm CEP по высоте против метров в автономном режиме (1,5 м CEP в плане, 2 м CEP по высоте). Поэтому RTK-модули и приёмники применяют в геодезии, точном земледелии, на беспилотниках и строительной технике.
Параметры: число каналов — KADAMM GNSS-RTK-MOD-L15-2 — 200; остальные исполнения — 150; время до первого решения: холодный старт менее 28 с, горячий менее 1 с, с помощью (AGNSS) менее 1,5 с; частота обновления — координаты и сырые измерения до 20 Гц, RTK до 10 Гц; точность метки времени 1PPS — 20 нс.
Подключение и данные: NMEA 0183, RTCM 3.x. Формат NMEA 0183 понимают навигационные программы и контроллеры без доработки.
Питание — 3,0–3,6 В; потребляемая мощность — 80 мВт (типовое).
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM GNSS-RTK-MOD-L15-2 и KADAMM GNSS-RTK-MOD-L15-1: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 1164–1215 и 1559–1610 МГц, у GNSS-RTK-MOD-L12-1 — 1164–1290 и 1559–1610 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1164–1215 и 1559–1610 МГц, у GNSS-RTK-MOD-L125-1 — 1164–1290 и 1559–1610 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-RTK-MOD-L15-2 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сигналы | по исполнению (см. таблицу «Исполнения») |
| Каналы | KADAMM GNSS-RTK-MOD-L15-2 — 200; остальные исполнения — 150 |
| Чувствительность | слежение −163 дБм, повторный захват −159 дБм, холодный старт −148 дБм, горячий старт −159 дБм |
| Точность RTK | 0,01 м + 1 ppm CEP в плане, 0,02 м + 1 ppm CEP по высоте |
| Точность (автономная) | 1,5 м CEP в плане, 2 м CEP по высоте |
| Точность DGNSS | 0,4 м + 1 ppm в плане, 0,8 м + 1 ppm по высоте |
| Точность скорости | 0,1 м/с CEP |
| Точность 1PPS | 20 нс |
| Время до первого решения | холодный старт менее 28 с, горячий менее 1 с, с помощью (AGNSS) менее 1,5 с |
| Инициализация RTK | менее 10 с (типовое), надёжность более 99,9 % |
| Частота обновления | координаты и сырые измерения до 20 Гц, RTK до 10 Гц |
| Интерфейс | уточняйте у менеджера |
| Протоколы | NMEA 0183, RTCM 3.x |
| Питание | 3,0–3,6 В |
| Потребляемая мощность | 80 мВт (типовое) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | RTK-модуль ГНСС в корпусе LCC для поверхностного монтажа |
| Антенный вход | внешняя антенна (вывод корпуса LCC) |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −50…+95 °C |
| Влажность | 0–95 %, без конденсации |
| Разъём | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
Исполнения
| Артикул | Сигналы | Габариты, масса |
|---|---|---|

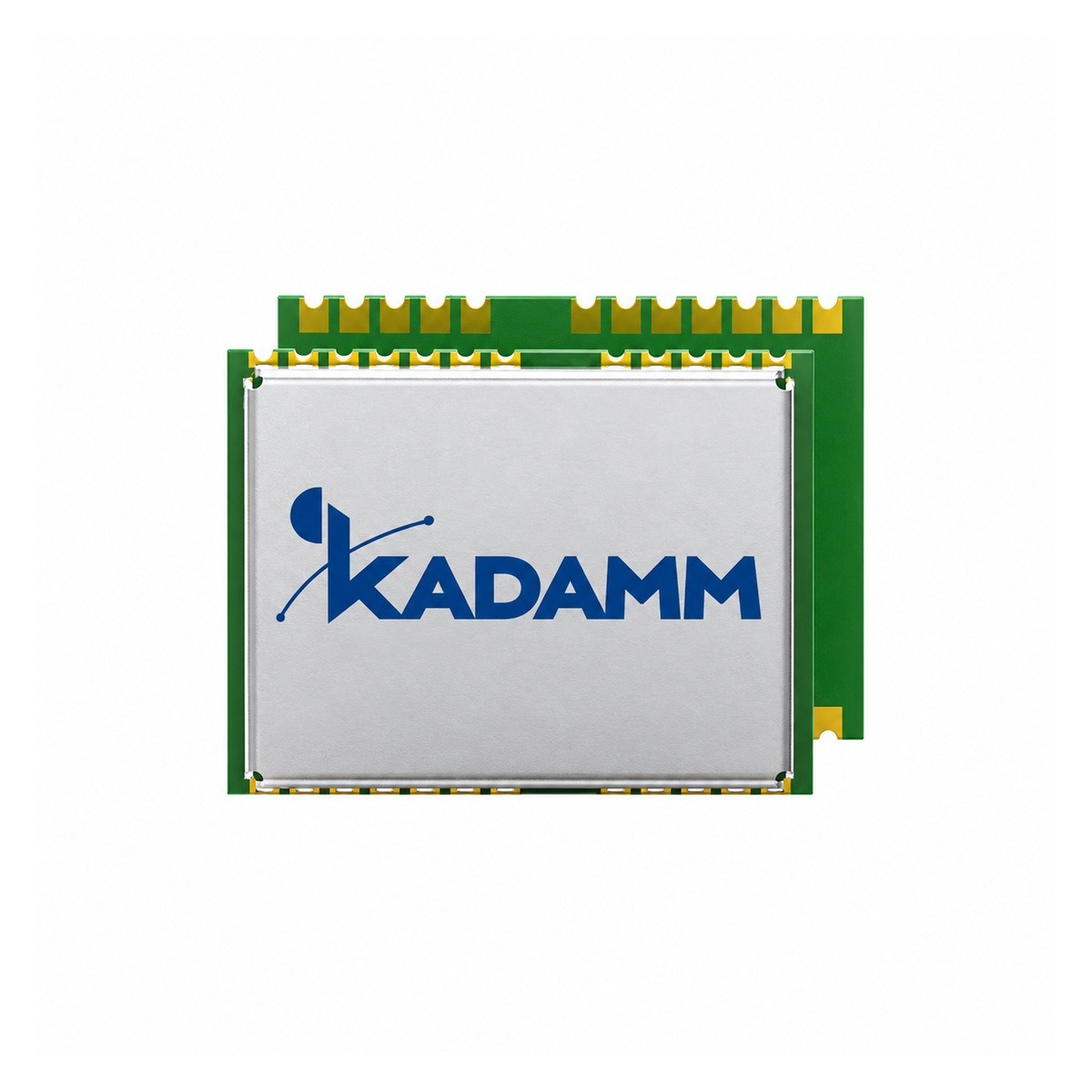

| KADAMM GNSS-RTK-MOD-L15-2 | BeiDou B1I, B1C, B2I, B2a; GPS / QZSS L1C/A, L5; ГЛОНАСС G1; Galileo E1, E5a; NavIC L5; SBAS L1, L5 | 16 × 12,2 × 2,4 мм, корпус LCC |

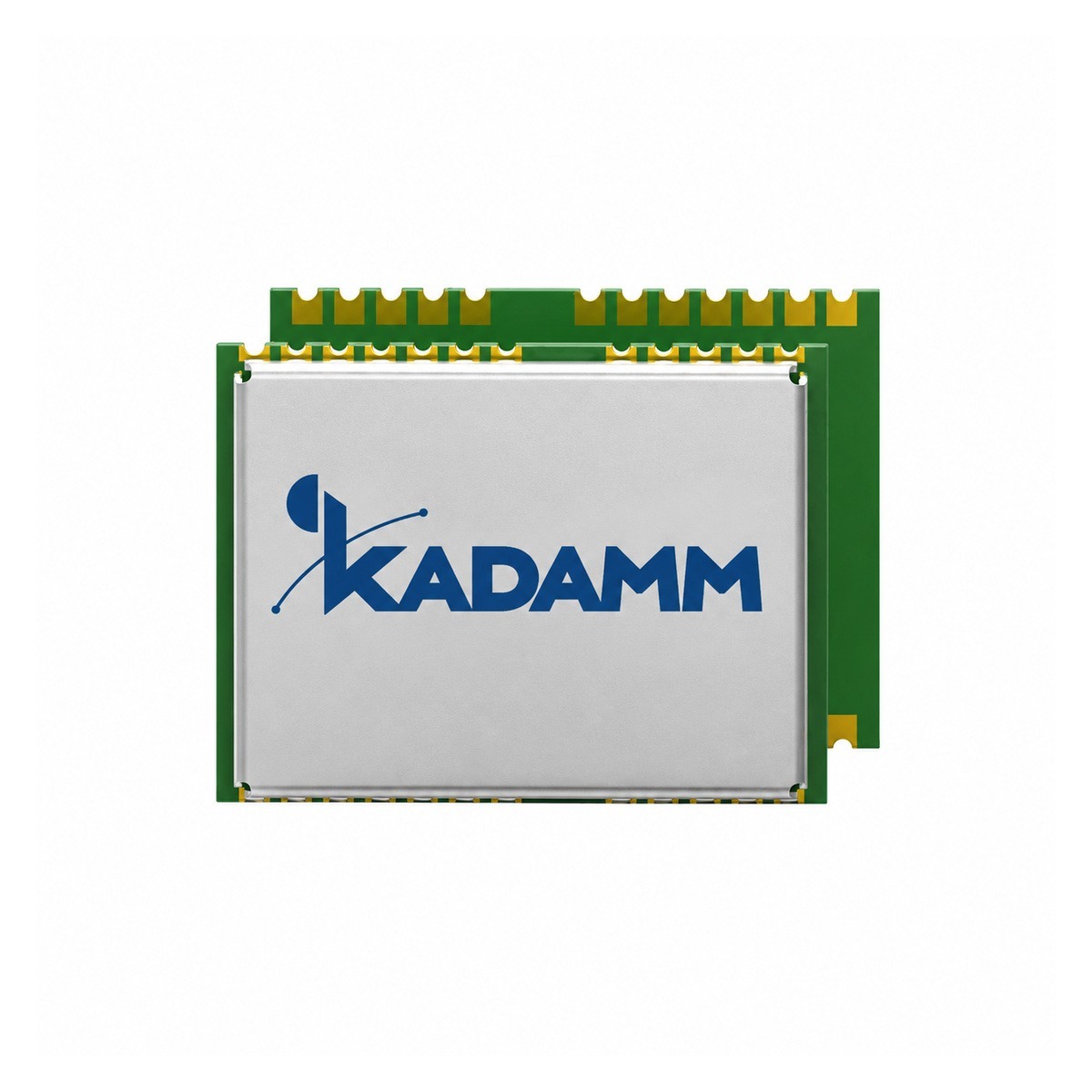

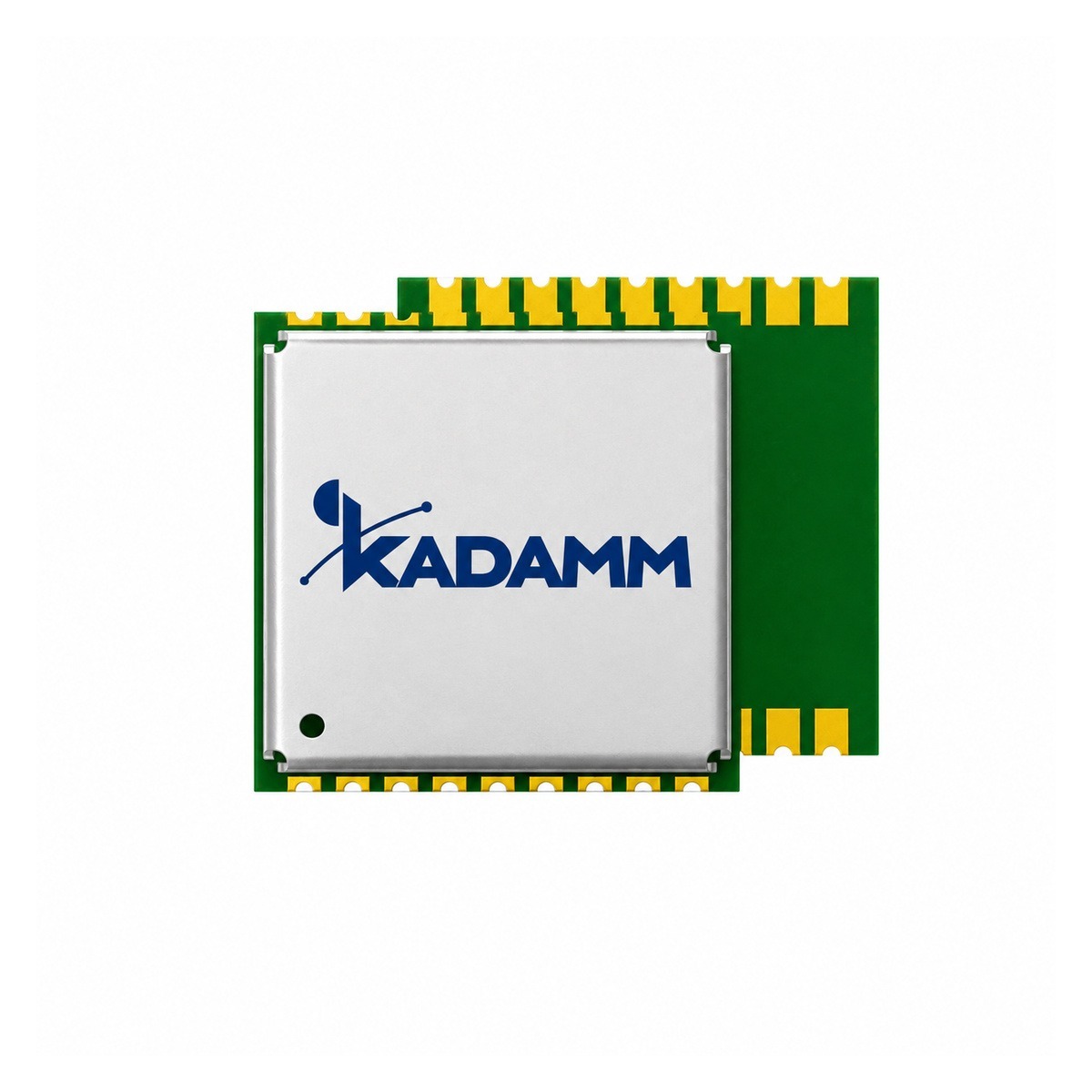

| KADAMM GNSS-RTK-MOD-B12-2 | только BeiDou: B1I, B1C, B2I, B2a | 16 × 12,2 × 2,4 мм, корпус LCC |
| KADAMM GNSS-RTK-MOD-B12-3 | только BeiDou: B1I, B1C, B2I, B2a | 9,7 × 10,1 × 2,5 мм, корпус LCC |
Стандарты
- NMEA 0183 — формат навигационных сообщений для приёмника.
- RTCM SC-104 (RTCM 3.x) — документ, на который ссылается техническое описание GNSS-RTK-MOD-L15-2.
Применение
ГНСС-модули применяют в навигации транспорта и мониторинге, на беспилотниках и роботах, в геодезии и точном земледелии, для синхронизации времени в сетях связи и энергетики.
Сети и службы в полосах GNSS-RTK-MOD-L15-2:
Перед заказом KADAMM GNSS-RTK-MOD-L15-2 сверьте с проектом:
- Частоты оборудования — внутри 1164–1215 и 1559–1610 МГц
- Климат площадки — в пределах −40…+85 °C
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-RTK-MOD-L15-2 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы GNSS-RTK-MOD-L15-2 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GNSS-RTK-MOD-L15-2 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-RTK-MOD-L15-2 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-RTK-MOD-L15-2 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-RTK-MOD-L15-2 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
