Геодезические антенны ГНСС L1: GPS, ГЛОНАСС, BeiDou, Galileo, МШУ 30–40 дБ.
Что представляет собой антенна

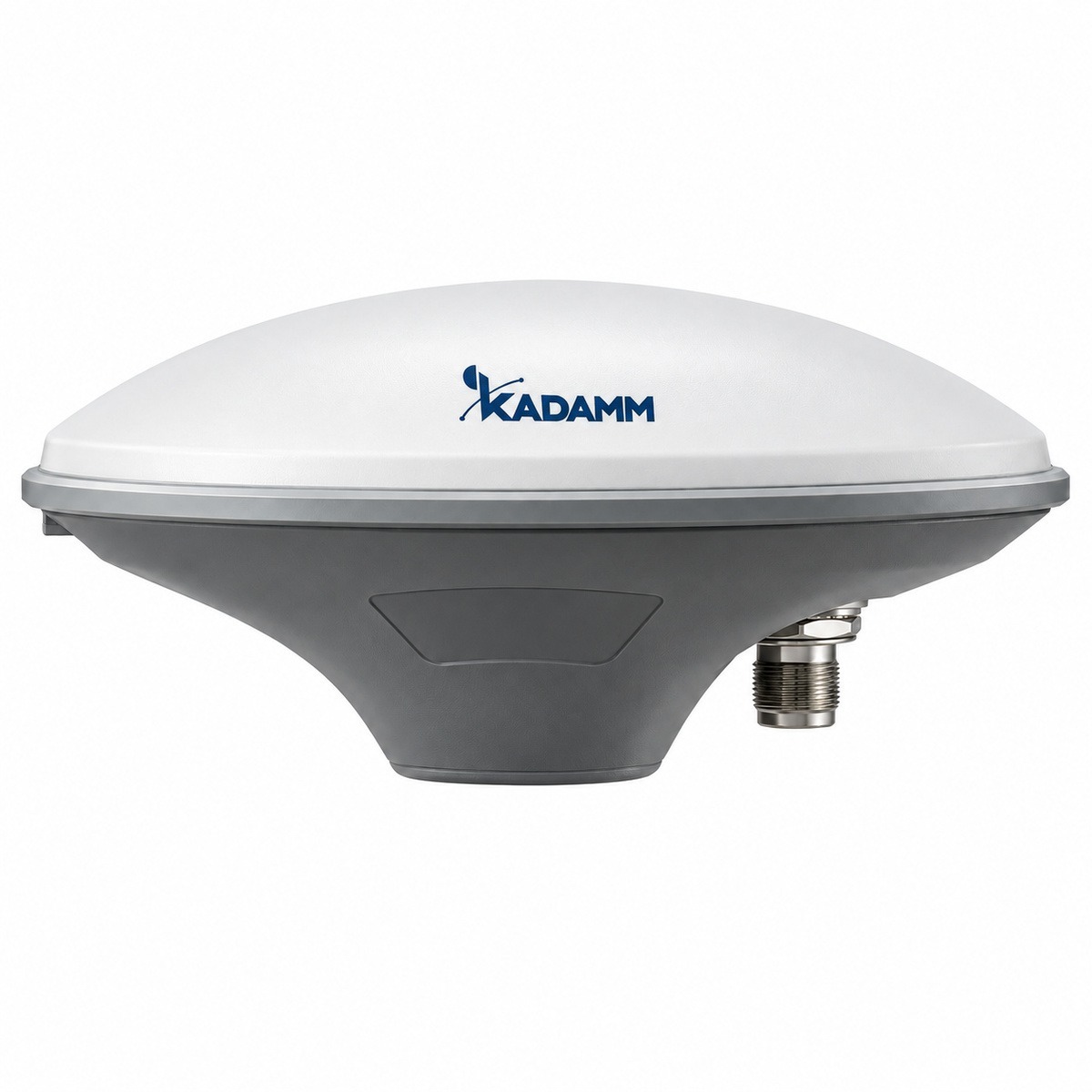

KADAMM GNSS-RTK-L125-40T — геодезические антенны ГНСС L1 для систем GPS, ГЛОНАСС, BeiDou, Galileo. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, ГЛОНАСС, BeiDou, Galileo. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости; осевое отношение ≤ 3 дБ — чем ближе к 0 дБ, тем чище круговая поляризация.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 30–40 дБ, коэффициент шума ≤ 1,5 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 3–12 В — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.
Важная для высокоточных работ характеристика — стабильность фазового центра (± 2 мм): приёмник RTK измеряет фазу несущей, и смещение фазового центра на миллиметры прямо уходит в координату.
Конструкция и условия работы: крепление: резьба 5/8"-11UNC, глубина 16 мм (вешка, штатив, мачтовый адаптер); степень защиты IP67 (кроме дренажного отверстия в резьбовом гнезде).
Разъём — TNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | Антенный элемент | по исполнению (см. таблицу «Исполнения») |
| Система 2 | Малошумящий усилитель | по исполнению (см. таблицу «Исполнения») |
Всего у GNSS-RTK-L125-40T — 2 системы излучателей.
Чем отличается от похожих моделей KADAMM
- Полосы 1164–1300 и 1525–1610 МГц, у GNSS-RTK-EH — 1164–1300 и 1525–1615 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

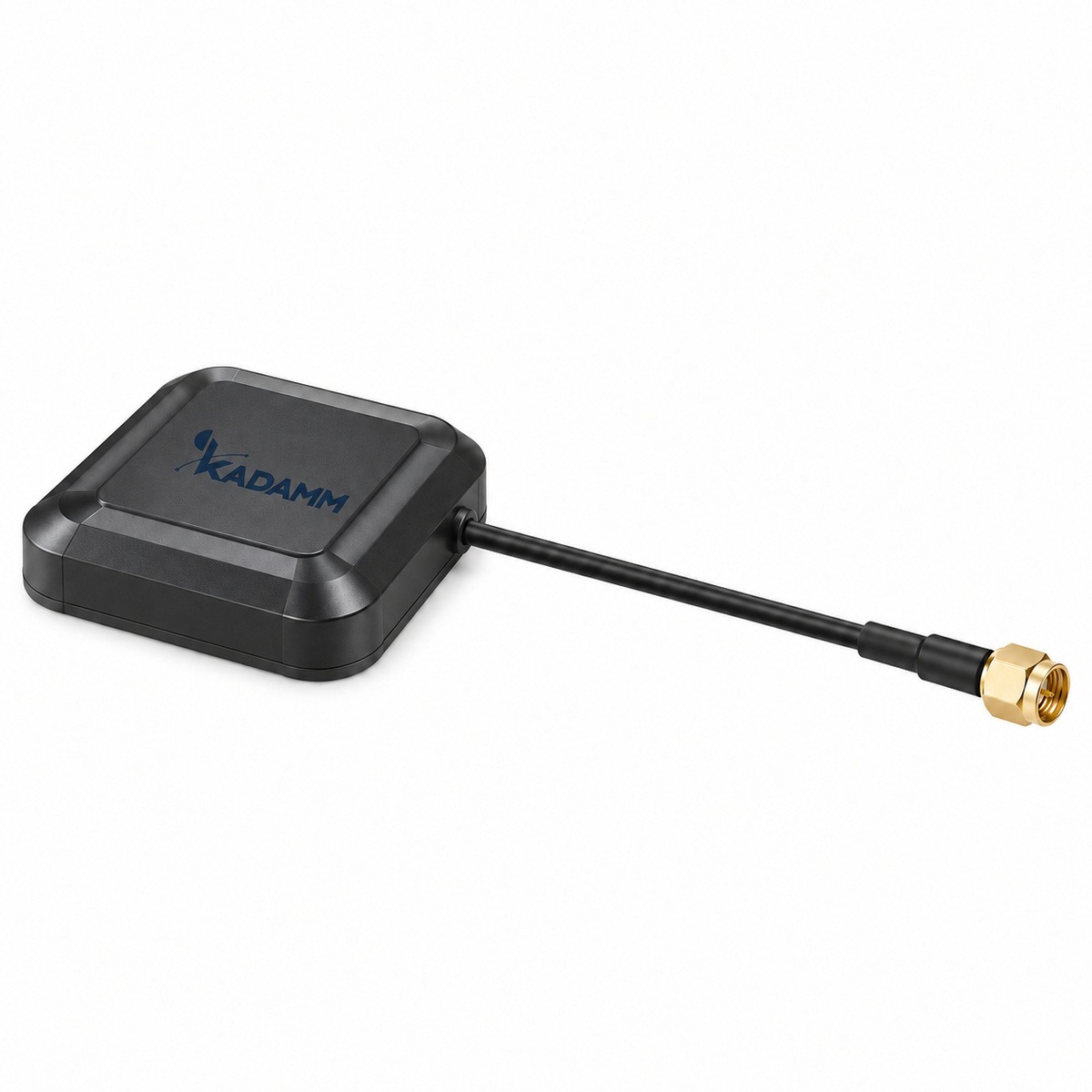

- Полосы 1164–1300 и 1525–1610 МГц, у GNSS-RTK-L12-28M — 1164–1290 и 1559–1610 МГц
- Усиление усилителя 30–40 дБ, у GNSS-RTK-L12-28M — 28 ± 2 дБ (больше на 2 дБ)
У KADAMM GNSS-RTK-L125-40T больше усиление; KADAMM GNSS-RTK-L12-28M выбирают, если важен её набор полос.
Сравните таблицы характеристик KADAMM GNSS-RTK-L125-40T и KADAMM GNSS-RTK-G: число входов, разъёмы и способ крепления у моделей могут различаться.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Полосы 1164–1300 и 1525–1610 МГц, 0 портов, поляризация круговая правая (круговая правая); к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GNSS-RTK-L125-40T; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-RTK-L125-40T с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: резьба 5/8"-11UNC, глубина 16 мм (вешка, штатив, мачтовый адаптер).
Как читать характеристики
Электрические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Сигналы | GPS L1 / L2 / L5 / L-Band, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5a / E5b / E6 |
| Поляризация | круговая правая (круговая правая) |
| Осевое отношение | ≤ 3 дБ |
| Коэффициент усиления (максимум) | по исполнению (см. таблицу «Исполнения») |
| КСВН | ≤ 1,5 |
| Погрешность фазового центра | ± 2 мм |
| Фазовый центр над опорной точкой (ARP) | L1 — 58 мм, L2 — 52 мм |
| Сектор обзора по азимуту | 360° |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление | по исполнению (см. таблицу «Исполнения») |
| Коэффициент шума | ≤ 1,5 дБ |
| Неравномерность в полосе | ± 1 дБ |
| КСВН выхода | ≤ 2,0 |
| Питание | 3–12 В DC по кабелю, ток не более 50 мА |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | Ø151,5 × 66,5 мм; KADAMM GNSS-RTK-L125-38T3 — Ø148 × 60 мм |
| Масса | уточняйте у менеджера |
| Материал радома | ABS |
| Разъём | TNC, розетка |
| Крепление | резьба 5/8"-11UNC, глубина 16 мм (вешка, штатив, мачтовый адаптер) |
| Степень защиты | IP67 (кроме дренажного отверстия в резьбовом гнезде) |
| Рабочая температура | −40…+85 °C; KADAMM GNSS-RTK-L125-38T3 — −40…+80 °C |
| Относительная влажность | до 95 % |
Исполнения
| Артикул | Сигналы | Усиление антенны | МШУ, шум | Питание, ток | Радом |
|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L125-40T | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5a / E5b / E6, L-Band | ≥ 5,5 дБи | 40 ± 2 дБ, шум ≤ 1,5 дБ | 3–12 В DC, ≤ 50 мА | ABS |
| KADAMM GNSS-RTK-L1-40G | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 / E2 | ≥ 5 дБи | 40 ± 2 дБ, шум ≤ 1,5 дБ | 3–12 В DC, ≤ 40 мА | ABS |
| KADAMM GNSS-RTK-L12-40G | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5b / E6 | ≥ 5 дБи | 40 ± 2 дБ, шум ≤ 1,5 дБ | 3–12 В DC, ≤ 50 мА | ABS |
| KADAMM GNSS-RTK-L125-30G | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5a / E5b / E6 | ≥ 4 дБи | 30 ± 2 дБ, шум ≤ 2,0 дБ | 3–16 В DC, ≤ 40 мА | ASA |
| KADAMM GNSS-RTK-L125-40G | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5a / E5b / E6 | ≥ 5 дБи | 40 ± 2 дБ, шум ≤ 1,5 дБ | 3–12 В DC, ≤ 50 мА | ASA |

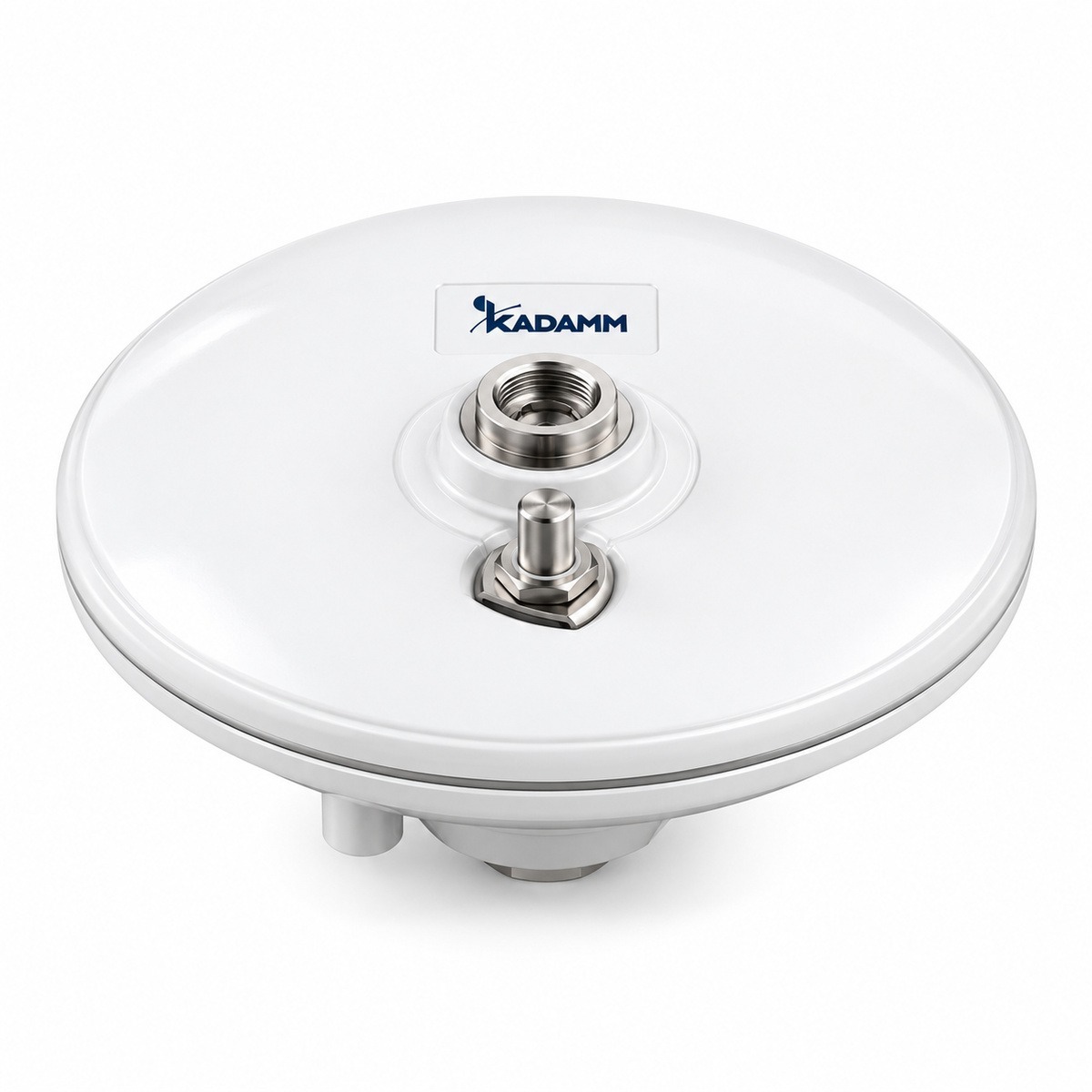

| KADAMM GNSS-RTK-L125-38T3 | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 | 4,5 дБic в зенит; −4 дБic при угле места 20° | 38 ± 3 дБ, шум ≤ 1,5 дБ | 3,3–9 В DC, ≤ 45 мА (40 мА при 5 В) | ABS |
Стандарты
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-RTK-L125-40T.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-RTK-L125-40T в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-RTK-L125-40T перекрывает эти потери: сигнал на входе приёмника остаётся на 30 − 6 = 24 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-RTK-L125-40T:
Перед заказом KADAMM GNSS-RTK-L125-40T сверьте с проектом:
- Частоты оборудования — внутри 1164–1300 и 1525–1610 МГц
- Опора и крепление — резьба 5/8"-11UNC, глубина 16 мм (вешка, штатив, мачтовый адаптер)
- Климат площадки — в пределах −40…+85 °C; KADAMM GNSS-RTK-L125-38T3 — −40…+80 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление GNSS-RTK-L125-40T — резьба 5/8"-11UNC, глубина 16 мм (вешка, штатив, мачтовый адаптер).
- GNSS-RTK-L125-40T ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — TNC, розетка.
- После затяжки соединения GNSS-RTK-L125-40T на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GNSS-RTK-L125-40T включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GNSS-RTK-L125-40T. Кабель и адаптер на вешку в комплект не входят — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-RTK-L125-40T и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-RTK-L125-40T и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-RTK-L125-40T пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-RTK-L125-40T | KADAMM GNSS-RTK-EH | KADAMM GNSS-RTK-L12-28M | KADAMM GNSS-RTK-G |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1164–1300 и 1525–1610 МГц | 1164–1300 и 1525–1615 МГц | 1164–1290 и 1559–1610 МГц | 1164–1300 и 1525–1610 МГц |
| Усиление | 30–40 дБ | 28–40 дБ | 28 ± 2 дБ | по исполнению (см. таблицу «Исполнения») |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) | уточняйте у менеджера |
| Масса | уточняйте у менеджера | по исполнению (см. таблицу «Исполнения») | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
