Комбинированная антенна: GPS, МШУ 26 дБ.
Что представляет собой антенна
KADAMM GNSS-5G4W5-8 — комбинированная антенна для системы GPS. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна рассчитана на GPS. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с GPS, односистемной антенны достаточно.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 26 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Антенна комбинированная: ГНСС и связь в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.

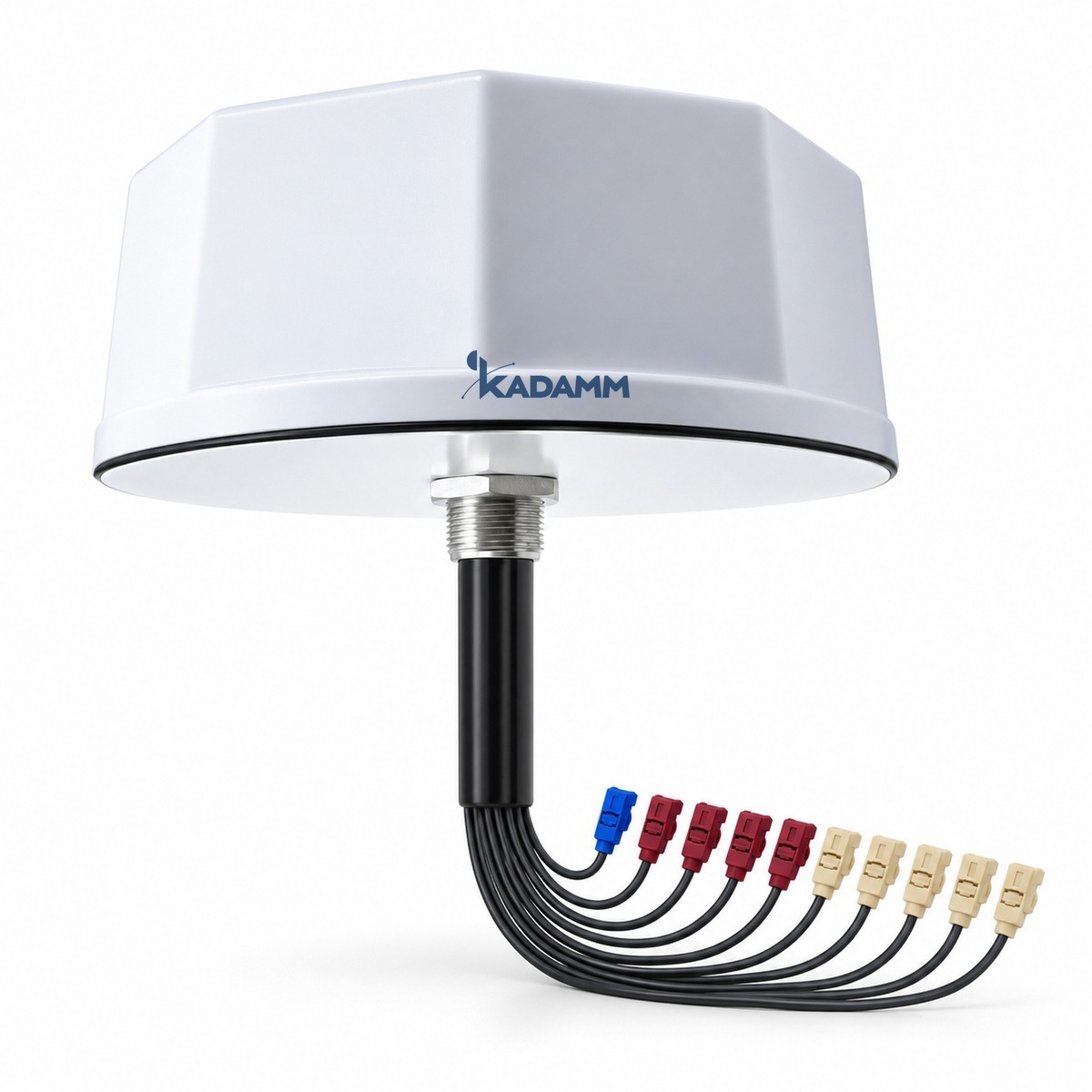

Конструкция и условия работы: размеры 177,8 × 177,8 × 80,0 мм; степень защиты IP69K.
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | 4G/5G MIMO (4 порта) | 4–8 дБи |
| Система 2 | Wi-Fi (5 портов) | 5–6 дБи |
| Система 3 | GPS | уточняйте у менеджера |
Всего у GNSS-5G4W5-8 — 3 системы излучателей.
Чем отличается от похожих моделей KADAMM
- Полосы 617–960, 1562–1612, 1690–2700, 3300–4200 и 4900–6000 МГц, у GNSS-5G2W2-4 — 698–960, 1561,1–1606, 1710–2690, 2900–3800 и 4900–5925 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 617–960, 1562–1612, 1690–2700, 3300–4200 и 4900–6000 МГц, у GNSS-LTE1W1 — 698–960, 1550–1610, 1710–2700 и 4900–5825 МГц
- Усиление усилителя 26 дБ, у GNSS-LTE1W1 — 28–36 дБ (меньше на 2 дБ)
KADAMM GNSS-LTE1W1 даёт больше усиления; у KADAMM GNSS-5G4W5-8 в пользу выбора — свой набор полос.
- Полосы 617–960, 1562–1612, 1690–2700, 3300–4200 и 4900–6000 МГц, у GNSS-LTE2 — 698–960, 1561,1–1578,42 и 1710–2690 МГц
- Усиление усилителя 26 дБ, у GNSS-LTE2 — 28 дБ (меньше на 2 дБ)
KADAMM GNSS-LTE2 даёт больше усиления; у KADAMM GNSS-5G4W5-8 в пользу выбора — свой набор полос.
Ключевые особенности
Усиление встроенного усилителя GNSS-5G4W5-8; сверяйте его с допустимым уровнем на входе приёмника.
Как читать характеристики
Электрические характеристики
4G/5G MIMO (4 порта)
| Параметр | Значение |
|---|---|
| Диапазон частот | 617–960 / 1690–2700 / 3300–4200 / 4900–6000 МГц |
| Пиковое усиление | 4 / 6 / 7 / 8 дБи (по полосам) |
| КСВН | уточняйте у менеджера |
| Поляризация | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Кабель, разъём | RG58, 5 м; FAKRA, розетка |
Wi-Fi (5 портов)
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 / 4900–6000 МГц |
| Пиковое усиление | 5 / 6 дБи |
| КСВН | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Кабель, разъём | RG58, 5 м; FAKRA, розетка |
GPS
| Параметр | Значение |
|---|---|
| Диапазон частот | 1562–1612 МГц |
| Усиление МШУ | 26 дБ |
| Коэффициент усиления антенны | уточняйте у менеджера |
| Коэффициент шума | уточняйте у менеджера |
| Питание МШУ | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Кабель, разъём | RG174, 5 м; FAKRA, розетка |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | 177,8 × 177,8 × 80,0 мм |
| Выводы | 10 × FAKRA (розетка) |
| Кабели | 4G/5G и Wi-Fi — RG58, GPS — RG174; длина 5 м |
| Степень защиты | IP69K |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-5G4W5-8.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-5G4W5-8 в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-5G4W5-8 перекрывает эти потери: сигнал на входе приёмника остаётся на 26 − 6 = 20 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-5G4W5-8:
Перед заказом KADAMM GNSS-5G4W5-8 сверьте с проектом:
- Частоты оборудования — внутри 617–960, 1562–1612, 1690–2700, 3300–4200 и 4900–6000 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-5G4W5-8 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Уличные соединения GNSS-5G4W5-8 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-5G4W5-8 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-5G4W5-8 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-5G4W5-8 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-5G4W5-8 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

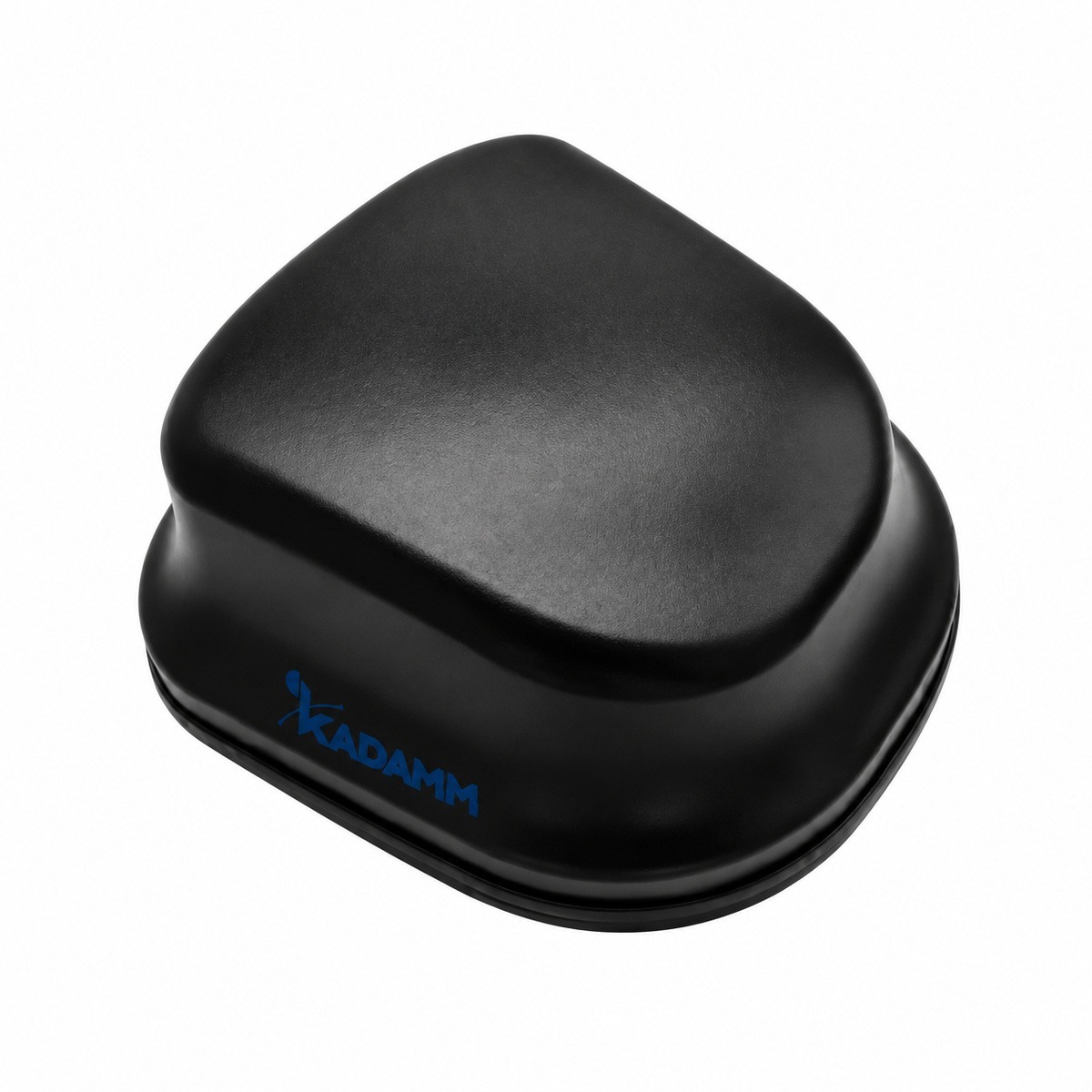

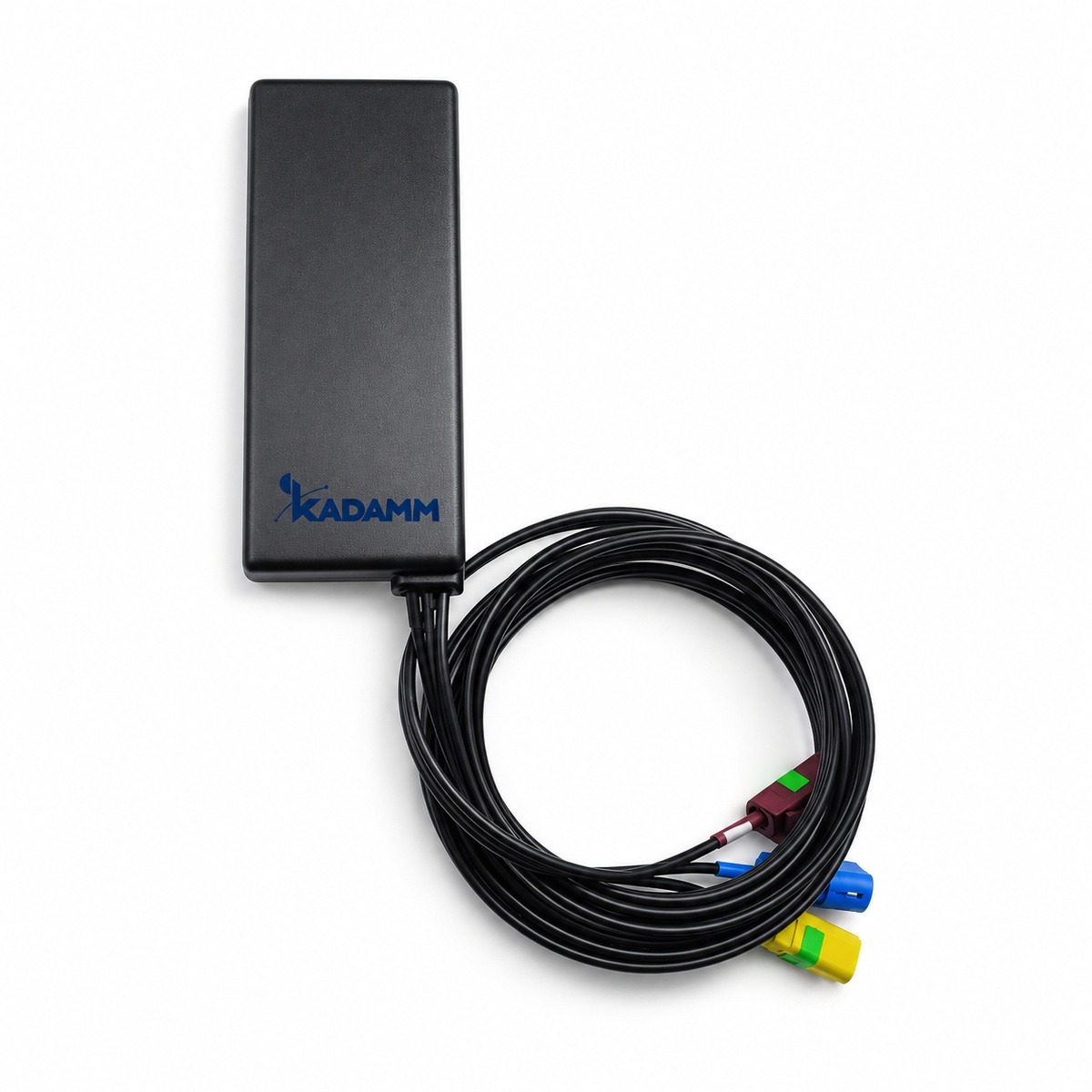

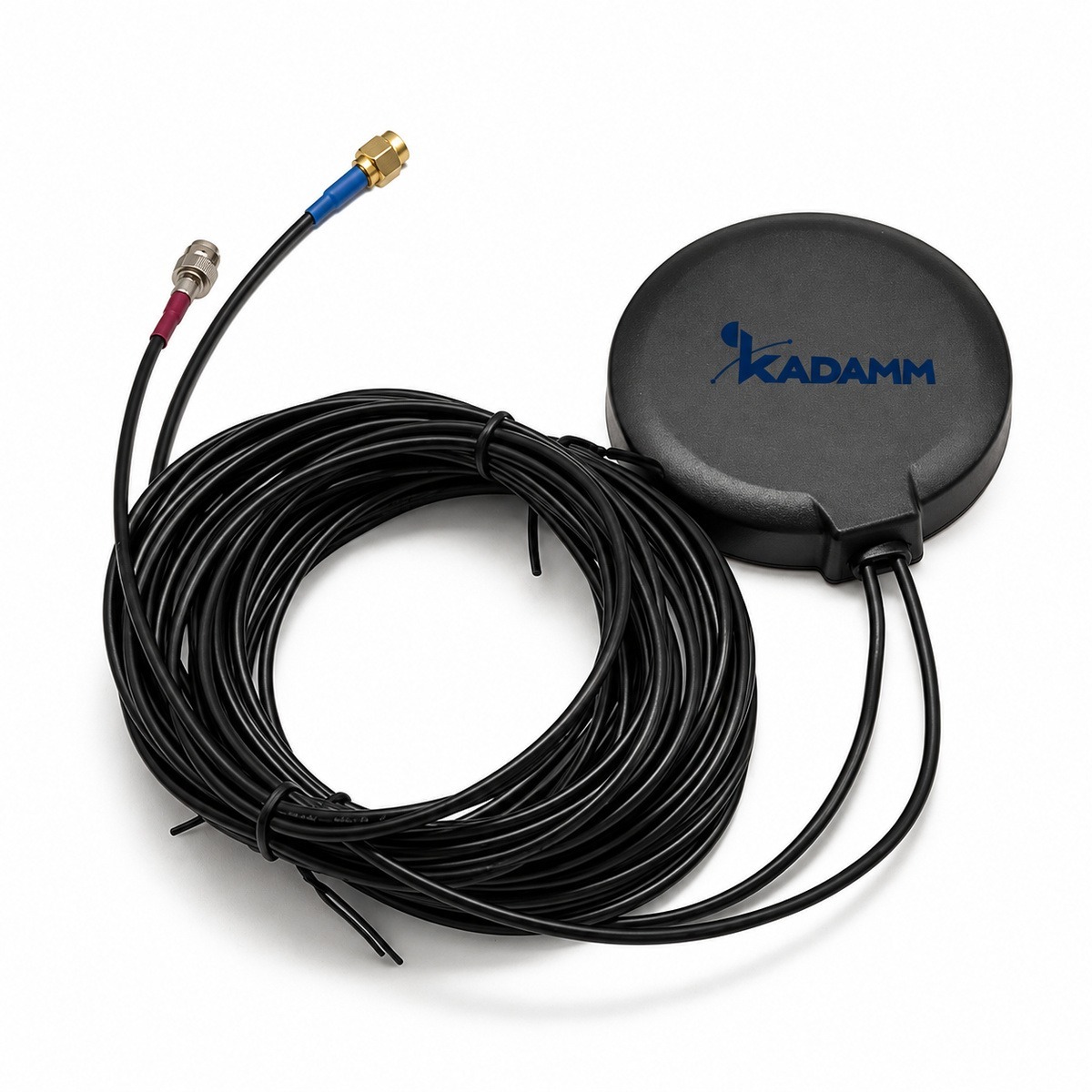

| Параметр | KADAMM GNSS-5G4W5-8 | KADAMM GNSS-5G2W2-4 | KADAMM GNSS-LTE1W1 | KADAMM GNSS-LTE2 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 617–960, 1562–1612, 1690–2700, 3300–4200 и 4900–6000 МГц | 698–960, 1561,1–1606, 1710–2690, 2900–3800 и 4900–5925 МГц | 698–960, 1550–1610, 1710–2700 и 4900–5825 МГц | 698–960, 1561,1–1578,42 и 1710–2690 МГц |
| Усиление | 26 дБ | 28 ± 2 дБ | 28–36 дБ | 28 дБ |
| Поляризация | уточняйте у менеджера | — | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Порты | — | 1 | — | — |
| Масса | уточняйте у менеджера | — | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
