Комбинированная антенна ГНСС: МШУ 28 ± 2 дБ.
Что представляет собой антенна

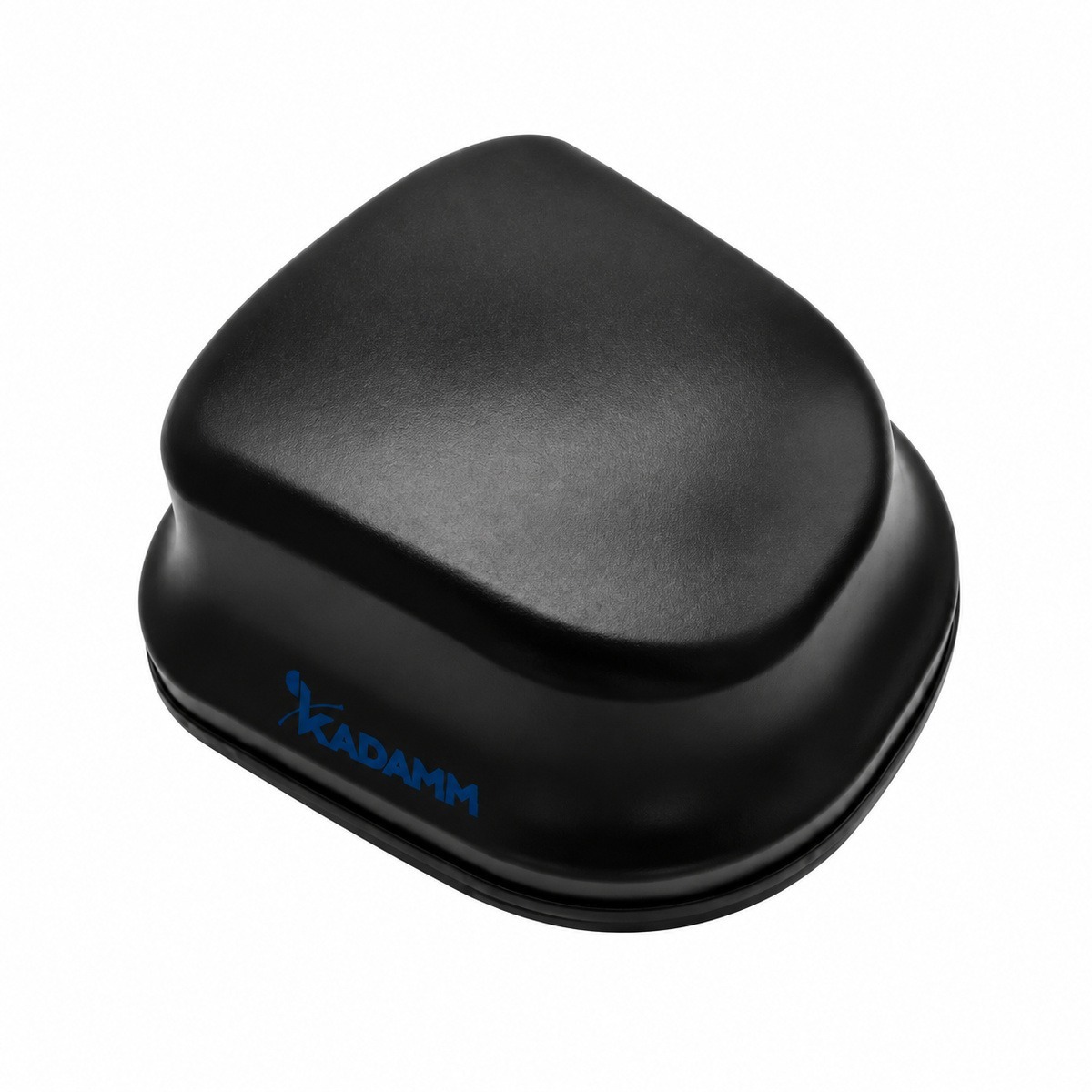

KADAMM GNSS-5G2W2-4 — комбинированная антенна ГНСС. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28 ± 2 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Антенна комбинированная: ГНСС и связь в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.
Конструкция и условия работы: размеры 189 × 182 × 85 мм; крепление: шпилька M27×2 с гайкой, на крышу или корпус; степень защиты IP67 (кроме места вывода кабеля); рабочая температура −40…+85 °C.
Разъём — SMA, вилка (другие — по заказу). Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 698–960, 1561,1–1606, 1710–2690, 2900–3800 и 4900–5925 МГц, у GNSS-LTE1W1 — 698–960, 1550–1610, 1710–2690 и 4900–5825 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 698–960, 1561,1–1606, 1710–2690, 2900–3800 и 4900–5925 МГц, у GNSS-L125-5G2V2-3 — 617–960 и 1710–5000 МГц
- Усиление усилителя 28 ± 2 дБ, у GNSS-L125-5G2V2-3 — 30 ± 2 дБ (меньше на 2 дБ)
KADAMM GNSS-L125-5G2V2-3 даёт больше усиления; у KADAMM GNSS-5G2W2-4 в пользу выбора — свой набор полос.
- Полосы 698–960, 1561,1–1606, 1710–2690, 2900–3800 и 4900–5925 МГц, у GNSS-LTE1 — 698–960, 1561,1–1578,42 и 1710–2690 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-5G2W2-4 с запасом по краям.
Усиление встроенного усилителя GNSS-5G2W2-4; сверяйте его с допустимым уровнем на входе приёмника.
Крепление: шпилька M27×2 с гайкой, на крышу или корпус.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| ГНСС: диапазон | 1561,098–1606 МГц (BeiDou B1, GPS L1, ГЛОНАСС L1) |
| ГНСС: поляризация | правая круговая (круговая правая) |
| ГНСС: усиление (с МШУ) | 28 ± 2 дБ |
| ГНСС: КСВН | менее 2,0 |
| 4G/5G MIMO: диапазон | 698–960 / 1710–2690 / 2900–3800 МГц |
| 4G/5G MIMO: усиление | 4 дБи |
| 4G/5G MIMO: КСВН | менее 3,0 |
| 4G/5G MIMO: поляризация | линейная |
| Wi-Fi MIMO: диапазон | 2400–2483,5 / 4900–5925 МГц |
| Wi-Fi MIMO: усиление | 4 дБи |
| Wi-Fi MIMO: КСВН | менее 2,5 |
| Wi-Fi MIMO: поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Питание МШУ, коэффициент шума | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | 189 × 182 × 85 мм |
| Материал корпуса | PC/ABS |
| Крепление | шпилька M27×2 с гайкой, на крышу или корпус |
| Кабели | 4 × RG58 (4G/5G и Wi-Fi), 1 × RG174 (ГНСС); длина — уточняйте у менеджера |
| Разъёмы | SMA, вилка (другие — по заказу) |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-5G2W2-4.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-5G2W2-4 в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-5G2W2-4 перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-5G2W2-4:
Перед заказом KADAMM GNSS-5G2W2-4 сверьте с проектом:
- Частоты оборудования — внутри 698–960, 1561,1–1606, 1710–2690, 2900–3800 и 4900–5925 МГц
- Разъёмы — SMA, вилка (другие — по заказу)
- Опора и крепление — шпилька M27×2 с гайкой, на крышу или корпус
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление GNSS-5G2W2-4 — шпилька M27×2 с гайкой, на крышу или корпус.
- GNSS-5G2W2-4 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — SMA, вилка (другие — по заказу).
- Разъёмы GNSS-5G2W2-4 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GNSS-5G2W2-4 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-5G2W2-4 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-5G2W2-4 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-5G2W2-4 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-5G2W2-4 | KADAMM GNSS-LTE1W1 | KADAMM GNSS-L125-5G2V2-3 | KADAMM GNSS-LTE1 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–960, 1561,1–1606, 1710–2690, 2900–3800 и 4900–5925 МГц | 698–960, 1550–1610, 1710–2690 и 4900–5825 МГц | 617–960 и 1710–5000 МГц | 698–960, 1561,1–1578,42 и 1710–2690 МГц |
| Усиление | 28 ± 2 дБ | 28–36 дБ | 30 ± 2 дБ | 28 дБ |
| Поляризация | — | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Порты | 1 | — | 1 | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
