Комбинированные антенны ГНСС: GPS, BeiDou, МШУ 28 дБ.
Что представляет собой антенна

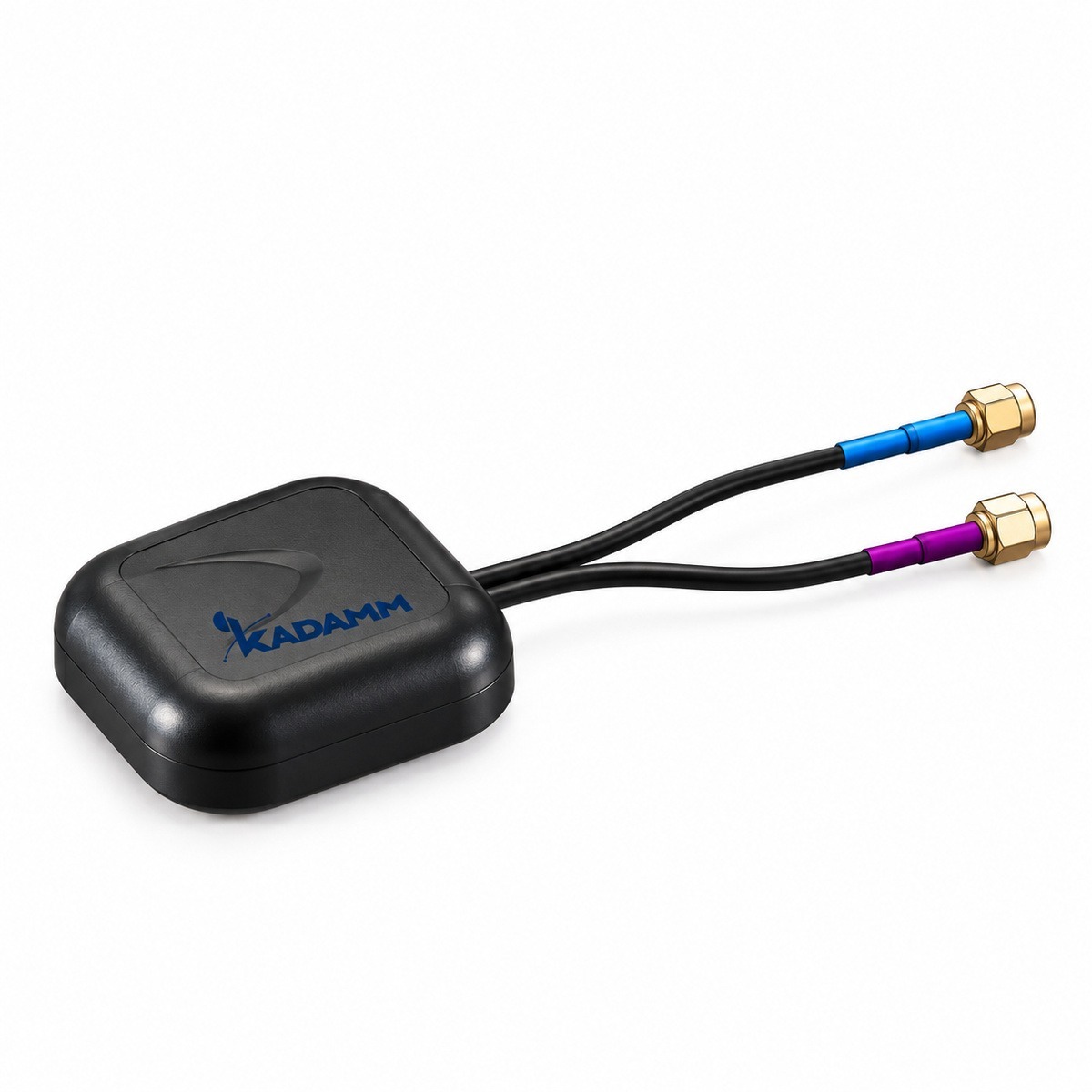

KADAMM GNSS-LTE1 — комбинированные антенны ГНСС для систем GPS, BeiDou. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, BeiDou. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 2 — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Антенна комбинированная: ГНСС и связь (ГНСС + 4G) в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.
Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | ГНСС | — |
| Система 2 | Сотовая связь 4G LTE | по исполнению (см. таблицу «Исполнения») |
Всего у GNSS-LTE1 — 2 системы излучателей.
Чем отличается от похожих моделей KADAMM
- Полосы 698–2700 МГц, у GNSS-LTE2 — 698–960, 1561,1–1578,42 и 1710–2690 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 698–2700 МГц, у GNSS-LTE1W1 — 698–960, 1550–1610, 1710–2700 и 4900–5825 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 698–2700 МГц, у GNSS-GSM1W1 — 824–960, 1572,42–1578,42, 1710–2170 и 2400–2483,5 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Фото исполнений

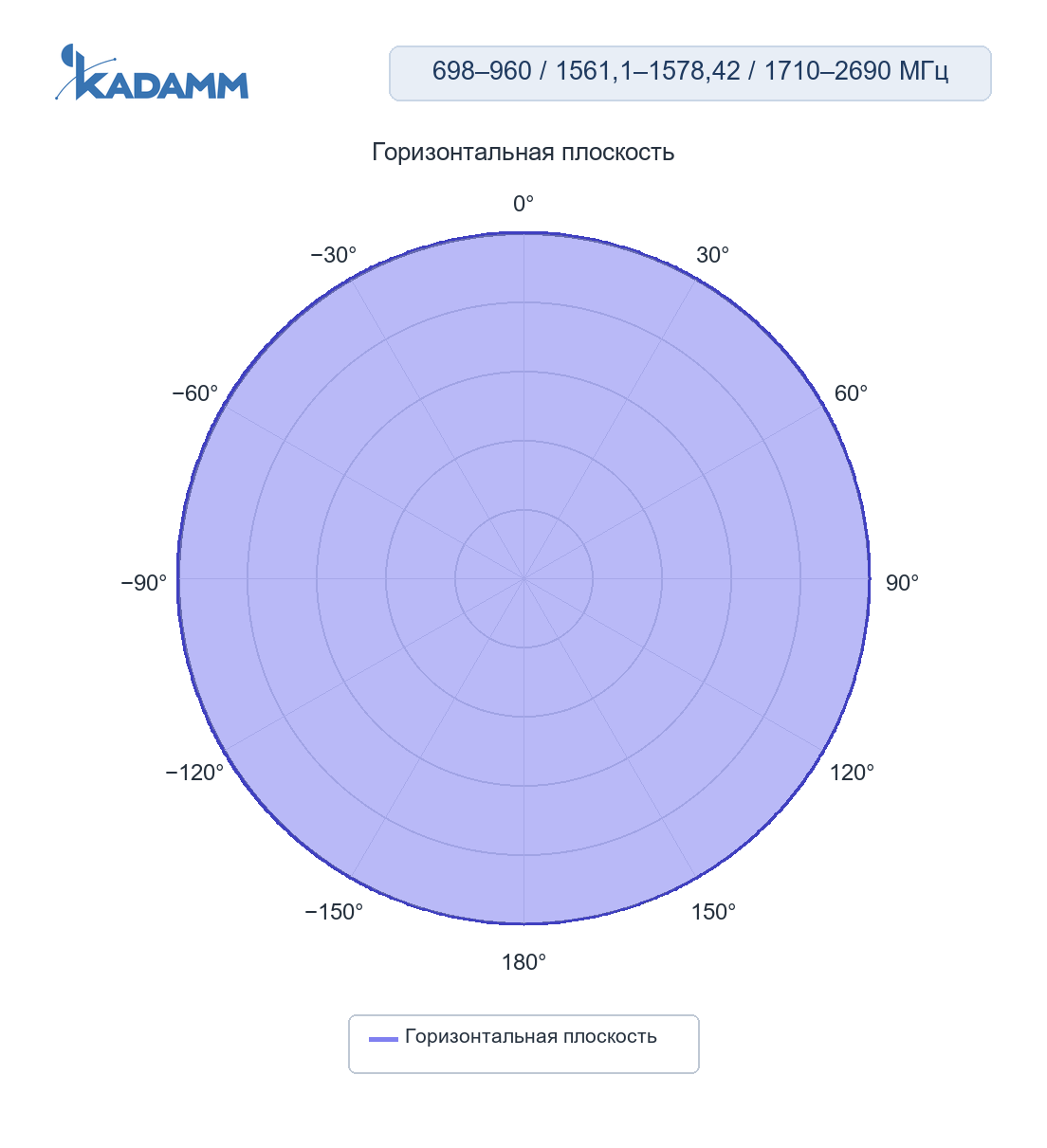

Диаграммы направленности
Ключевые особенности
Полосы 698–2700 МГц, 0 портов, поляризация круговая правая (круговая правая); KADAMM GNSS-LTE1-2S — вертикальная; к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GNSS-LTE1; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-LTE1 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая); KADAMM GNSS-LTE1-2S — вертикальная |
| КСВН антенного элемента | менее 1,5 |
| Волновое сопротивление | 50 Ом |
| КСВН выхода | менее 2,0 |
Сотовая связь 4G LTE
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | менее 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C; KADAMM GNSS-LTE1-2S — −45…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Габариты | GNSS-LTE1-2.5S — Ø71,5 × 14,5 мм; KADAMM GNSS-LTE1-2S — 46 × 16 мм; KADAMM GNSS-LTE1-2S2 — Ø49 × 48 мм; остальные исполнения — уточняйте у менеджера |
Исполнения
| Артикул | ГНСС: частота, МШУ | Сотовая связь | Питание | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM GNSS-LTE1-2M | 1561,098–1575,42 МГц (GPS, BeiDou); 28 ± 2 дБ, шум менее 1,5 дБ | 698–960 / 1710–2690 МГц; 2 дБи; КСВН менее 3,0 | 2,2–5 В DC, менее 25 мА | RG174, 3 м; SMA, вилка прямая | магнит или клей, IP66 |
| KADAMM GNSS-LTE1-2.5S | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ | 698–960 / 1710–2690 МГц; 2,5 дБи; КСВН менее 3,0 | 3–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | винт |
| KADAMM GNSS-LTE1-2.5S2 | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 2 дБ | 698–960 / 1710–2690 МГц; 2,5 дБи; КСВН менее 3,0 | 3–5 В DC, менее 20 мА | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |

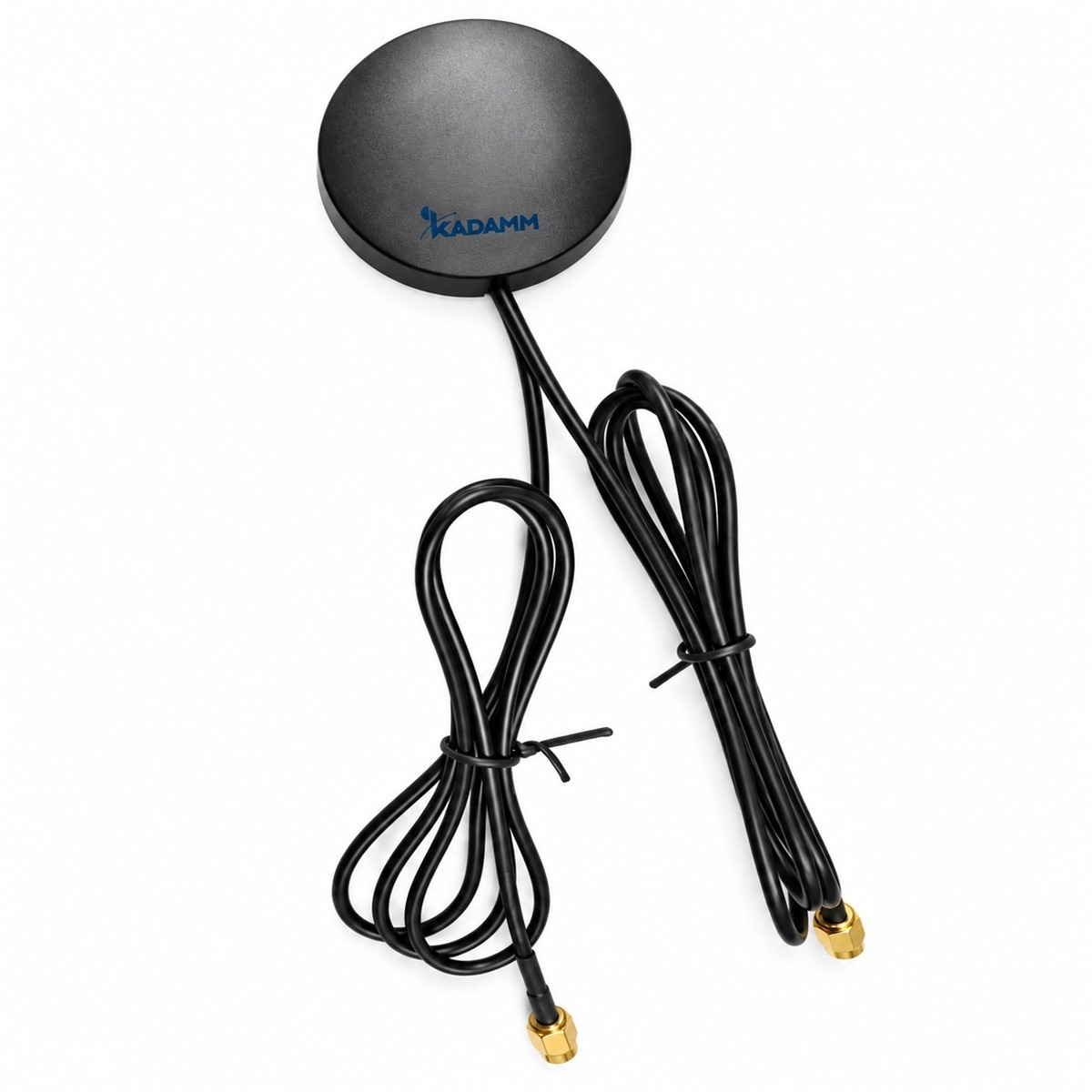

| KADAMM GNSS-LTE1-2S | 1561 / 1575,42 МГц (BeiDou, GPS); 28 дБ, шум — уточняйте у менеджера | 700–2700 МГц; 2–3 дБи; КСВН менее 2,0 | уточняйте у менеджера | RG174, 5 м; SMA, вилка | уточняйте у менеджера |

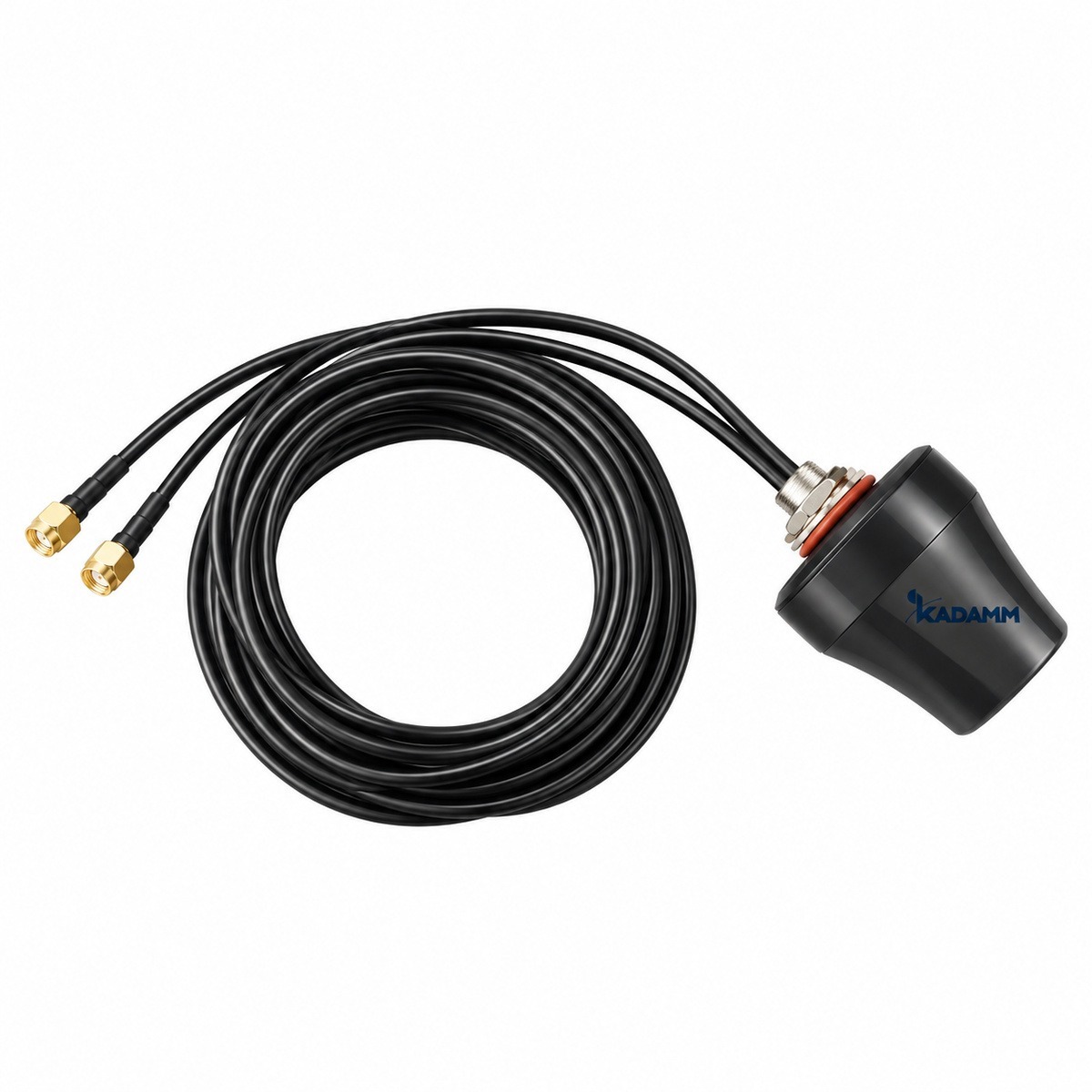

| KADAMM GNSS-LTE1-2S2 | 1561,096 ± 2,046 / 1575,42 ± 1,023 МГц (BeiDou B1, GPS L1); элемент 3 дБи в зенит; 28 ± 2 дБ, шум менее 1,5 дБ | 698–960 / 1710–2700 МГц; 2 дБи; КСВН ≤ 2,0 | 3,3–5 В DC, ≤ 15 мА | RG174, длина — по заказу; SMA, BNC, FAKRA или MCX (по заказу) | винт M12; корпус Ø49 × 48 мм; −40…+85 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-LTE1 в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-LTE1.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-LTE1 перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-LTE1:
Перед заказом KADAMM GNSS-LTE1 сверьте с проектом:
- Частоты оборудования — внутри 698–2700 МГц
- Климат площадки — в пределах −40…+85 °C; KADAMM GNSS-LTE1-2S — −45…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-LTE1 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Уличные соединения GNSS-LTE1 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-LTE1 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-LTE1 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-LTE1 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-LTE1 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

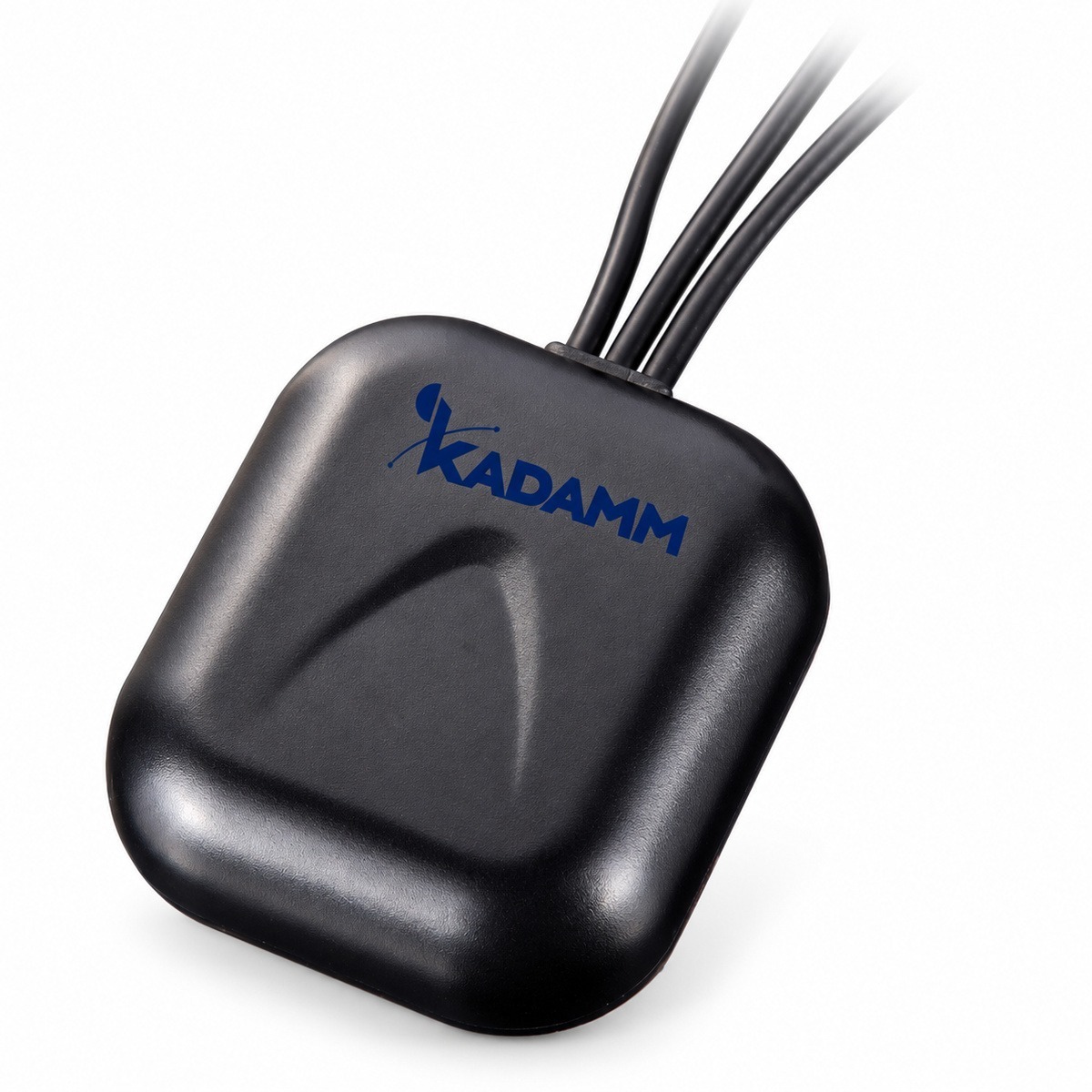

| Параметр | KADAMM GNSS-LTE1 | KADAMM GNSS-LTE2 | KADAMM GNSS-LTE1W1 | KADAMM GNSS-GSM1W1 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–2700 МГц | 698–960, 1561,1–1578,42 и 1710–2690 МГц | 698–960, 1550–1610, 1710–2700 и 4900–5825 МГц | 824–960, 1572,42–1578,42, 1710–2170 и 2400–2483,5 МГц |
| Усиление | 28 дБ | 28 дБ | 28–36 дБ | 28 дБ |
| Поляризация | круговая правая (круговая правая); KADAMM GNSS-LTE1-2S — вертикальная | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Страница | Эта модель | Открыть | Открыть | Открыть |
