Гибридный мост: 2515–2675 МГц.
Что представляет собой устройство

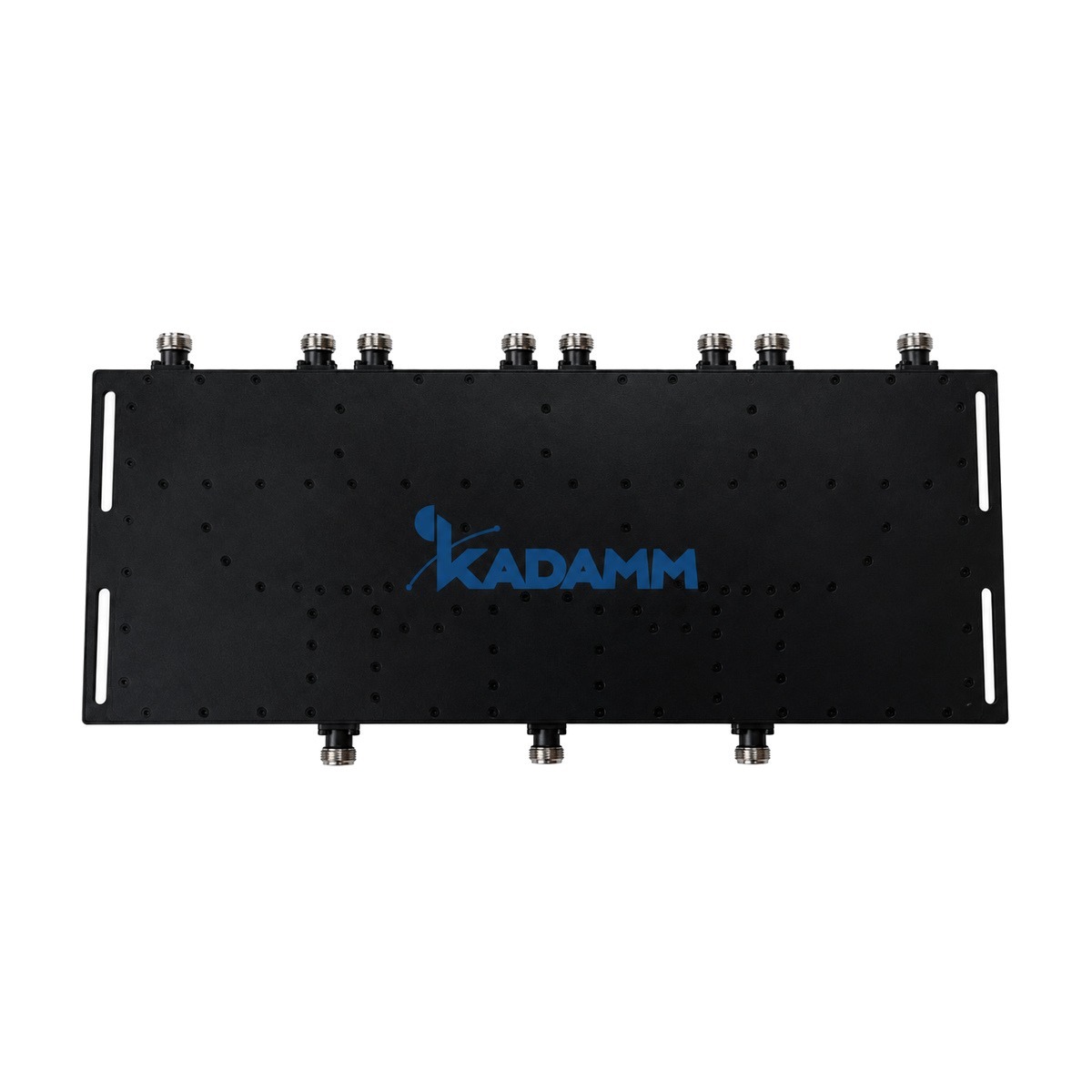

KADAMM ГМ-8Х2-2515/2675-N — гибридный мост диапазона 2515–2675 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление — ≤7 дБ: входы 1–4 → выход 1, входы 5–8 → выход 2. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — ≥20 дБ: передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: вносимое ослабление — ≤7 дБ: входы 1–4 → выход 1, входы 5–8 → выход 2; КСВН — ≤1,3; допустимая мощность — не менее 40 Вт на каждый из входов 1–8; не менее 160 Вт на входы 1–2 (полоса 60 МГц, несущая NR); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−130 дБн при 2 × 43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — N (розетка).
Чем отличается от похожих моделей KADAMM

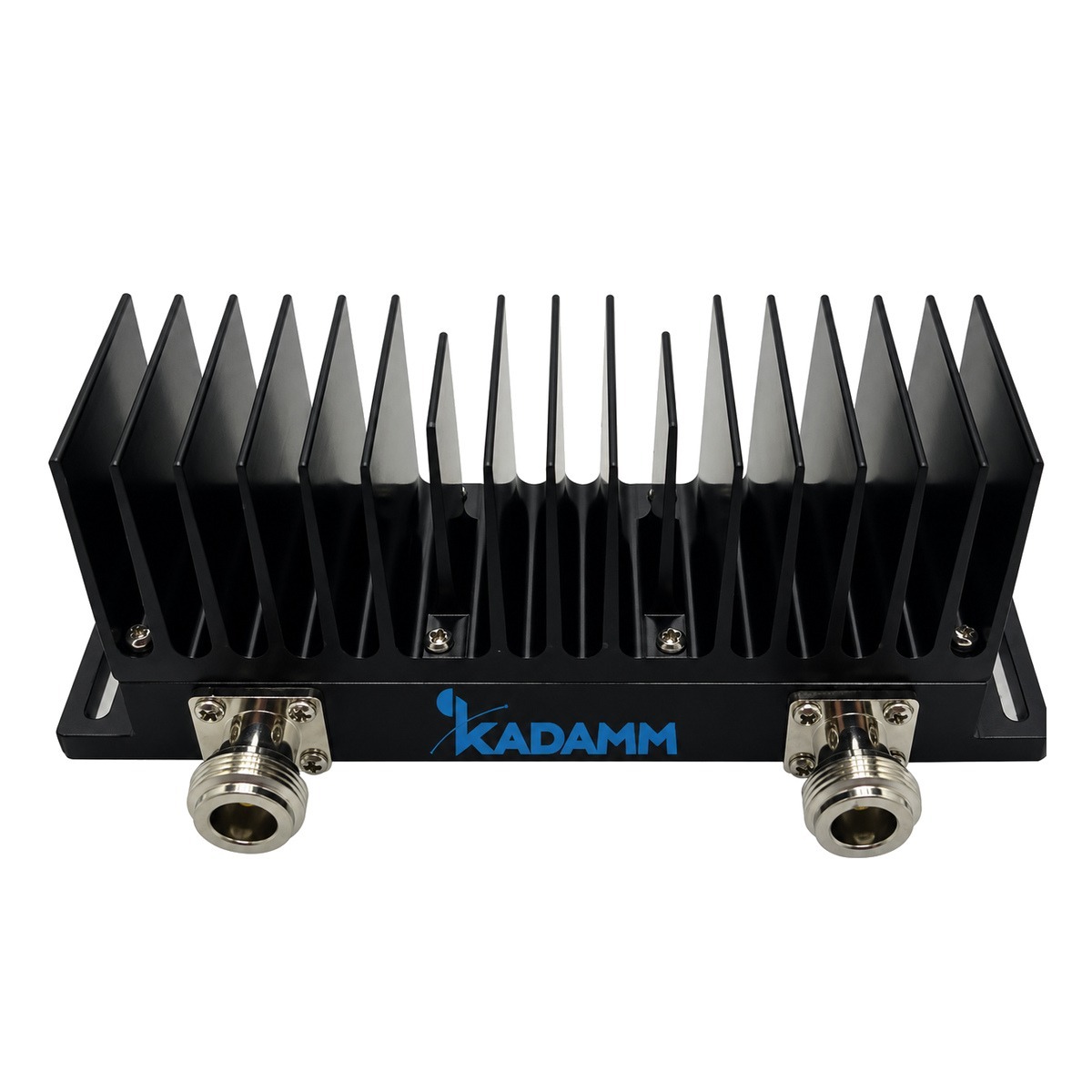

- Полосы 2515–2675 МГц, у ГМ-2Х1-800/2700-N — 800–2700 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

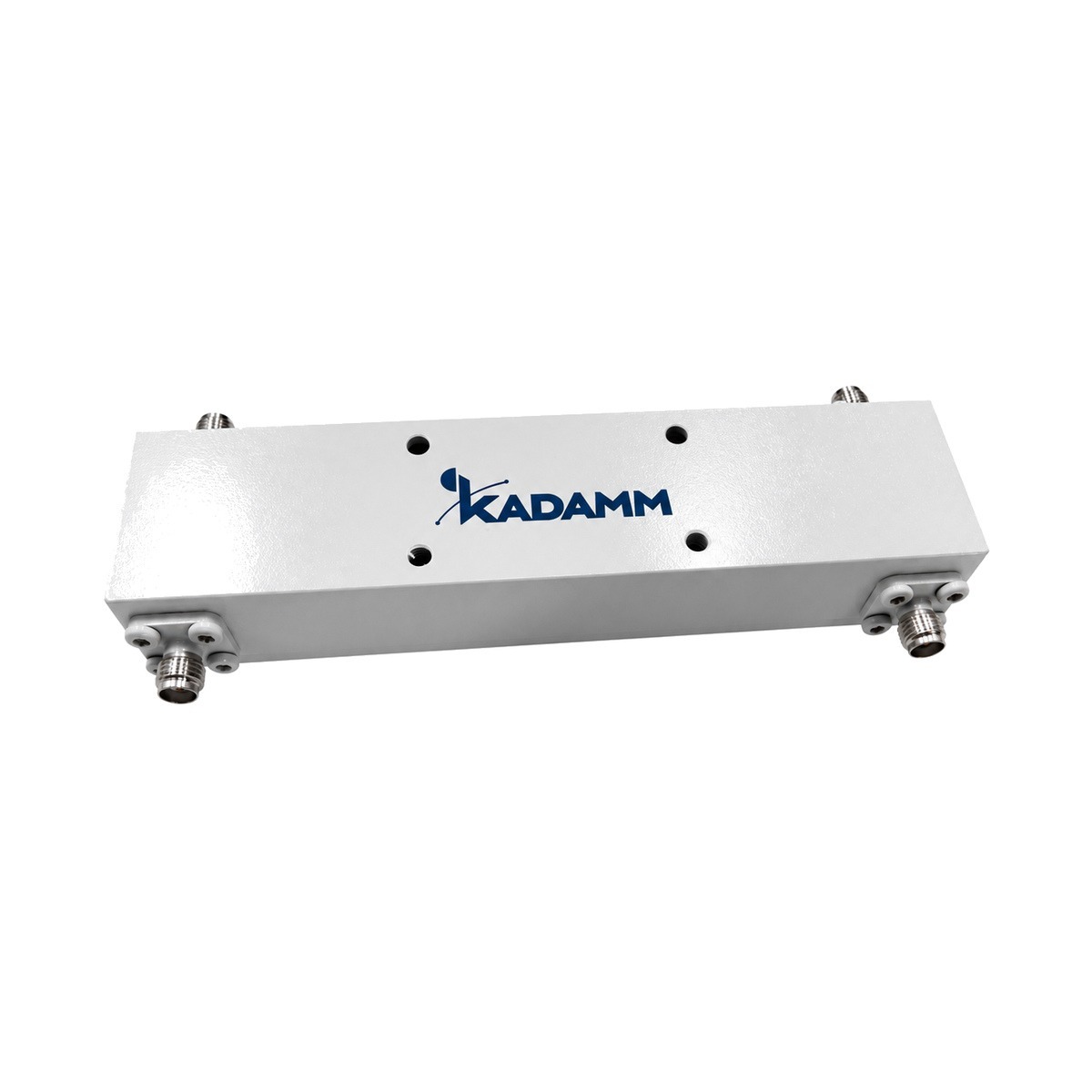

- Полосы 2515–2675 МГц, у ГМ-2Х2-1000/3000-SMA — 1000–3000 МГц
- Разъём N (розетка), у ГМ-2Х2-1000/3000-SMA — SMA (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

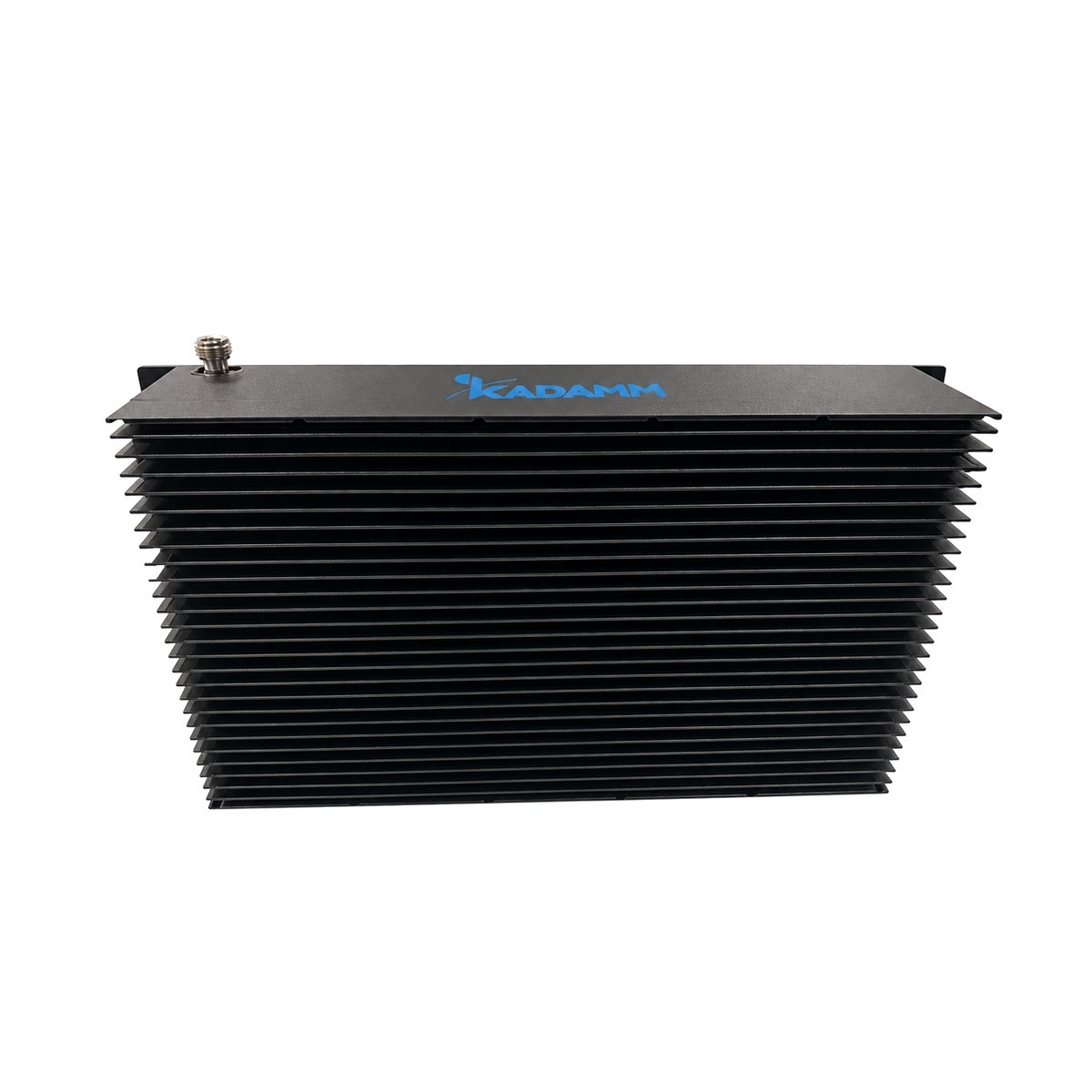

- Полосы 2515–2675 МГц, у ГМ-698/2700 — 698–2700 МГц
- Разъём N (розетка), у ГМ-698/2700 — 7/16 DIN (розетка), N (розетка), N или 4.3-10 или 7/16 DIN (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ГМ-8Х2-2515/2675-N с запасом по краям.
Согласование ГМ-8Х2-2515/2675-N с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 2515–2675 МГц |
| Мощность | 40 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери (с учётом деления) | ≤7 дБ: входы 1–4 → выход 1, входы 5–8 → выход 2 |
| Ответвление на выход 3 (с учётом деления) | 26 ± 2 дБ: входы 1–8 → выход 3 |
| Неравномерность амплитуды | ≤0,5 дБ (входы 1–4, 5–8) |
| Неравномерность фазы | ≤6° (входы 1–4, 5–8) |
| Неравномерность АЧХ в полосе (пиковая) | ≤0,8 дБ |
| КСВН | ≤1,3 |
| Развязка между любыми двумя входами | ≥20 дБ |
| PIM3 | ≤−130 дБн при 2 × 43 дБм |
| PIM5 | ≤−145 дБн при 2 × 43 дБм |
| Мощность (средняя) | не менее 40 Вт на каждый из входов 1–8; не менее 160 Вт на входы 1–2 (полоса 60 МГц, несущая NR) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ГМ-8Х2-2515/2675-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ГМ-8Х2-2515/2675-N.
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Перед заказом KADAMM ГМ-8Х2-2515/2675-N сверьте с проектом:
- Частоты оборудования — внутри 2515–2675 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- Уличные соединения ГМ-8Х2-2515/2675-N после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ГМ-8Х2-2515/2675-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ГМ-8Х2-2515/2675-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ГМ-8Х2-2515/2675-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ГМ-8Х2-2515/2675-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ГМ-8Х2-2515/2675-N | KADAMM ГМ-2Х1-800/2700-N | KADAMM ГМ-2Х2-1000/3000-SMA | KADAMM ГМ-698/2700 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2515–2675 МГц | 800–2700 МГц | 1000–3000 МГц | 698–2700 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
