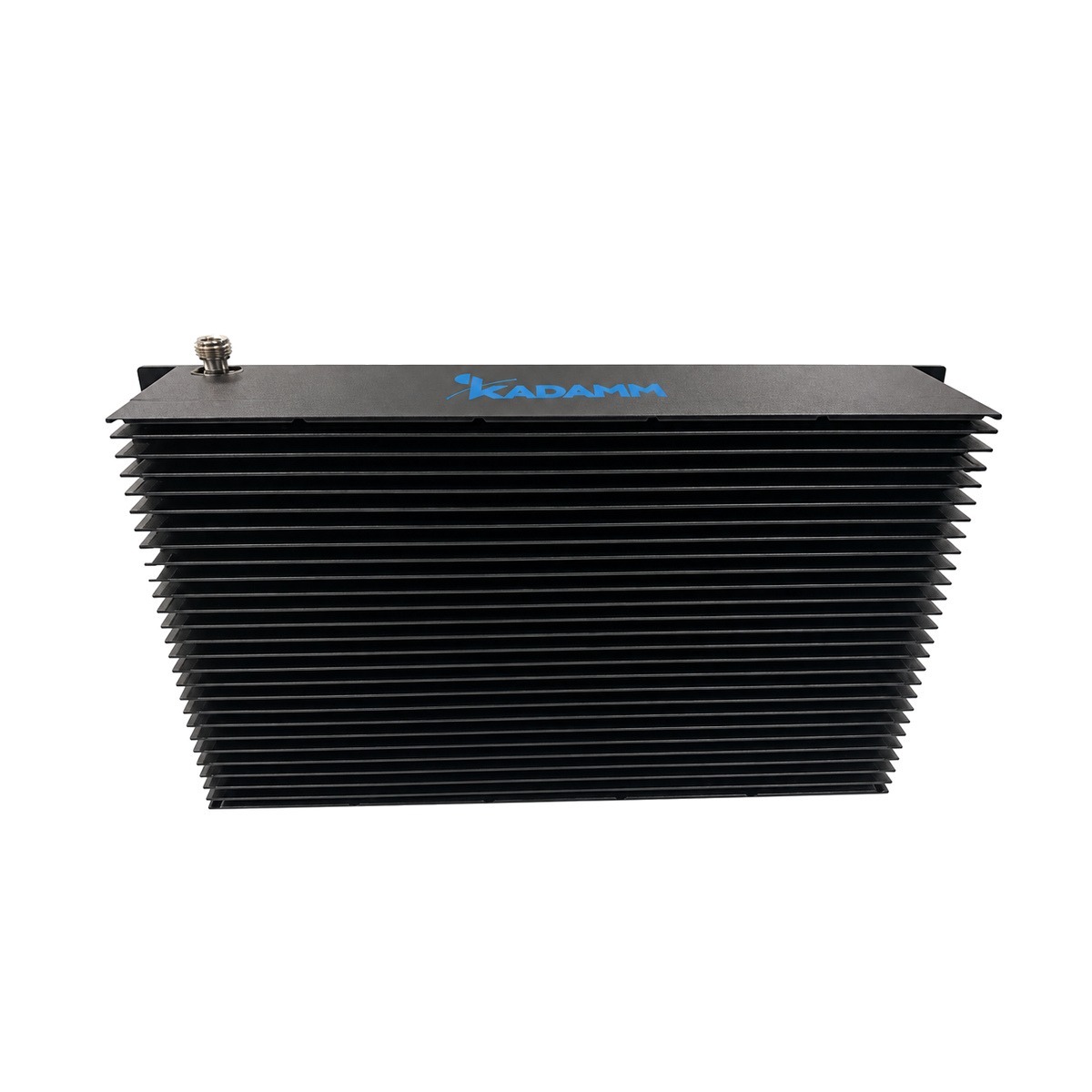

Мосты гибридные (гибридные комбайнеры): 698–2700 МГц.
Что представляет собой устройство
KADAMM ГМ-698/2700 — мосты гибридные (гибридные комбайнеры) диапазона 698–2700 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Основные параметры тракта: допустимая мощность — 100–300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 7/16 DIN (розетка), N (розетка), N или 4.3-10 или 7/16 DIN (розетка).
В серии 4 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Входов × выходов, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Температура, Габариты / масса, Вносимые потери) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Разъём 7/16 DIN (розетка), N (розетка), N или 4.3-10 или 7/16 DIN (розетка), у ГМ-К — SMA или N
Между ГМ-698/2700 и ГМ-К решают габариты, масса и способ крепления на конкретной опоре.
- Полосы 698–2700 МГц, у ГМ-2Х1-617/2700-43 — 617–2700 МГц
- Разъём 7/16 DIN (розетка), N (розетка), N или 4.3-10 или 7/16 DIN (розетка), у ГМ-2Х1-617/2700-43 — 4.3-10 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 698–2700 МГц, у ГМ-2Х1-800/2700-N — 800–2700 МГц
- Разъём 7/16 DIN (розетка), N (розетка), N или 4.3-10 или 7/16 DIN (розетка), у ГМ-2Х1-800/2700-N — N (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ГМ-698/2700 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–2700 МГц |
| Мощность | 100–300 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (розетка), N (розетка), N или 4.3-10 или 7/16 DIN (розетка) |
| Габариты | по исполнению (см. таблицу исполнений) |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Входов × выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Габариты / масса | Вносимые потери |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ГМ-3Х1-698/2700-N | 3 × 1 | 698–2700 | 200 | ≤ 1,3 | ≤−150 дБн при 2 × 43 дБм | N (розетка) | −35…+65 °C | 340 × 280 × 145 мм | ≤1,5 дБ |
| KADAMM ГМ-4Х1-698/2700-716 | 4 × 1 | 698–2700 | 300 Вт | ≤1,25 | ≤−150 дБн или по заказу | 7/16 DIN (розетка) | — | — | ≤1,0 дБ |
| KADAMM ГМ-4Х1-698/2700-N | 4 × 1 | 698–2700 | 100 | ≤1,30 | ≤−120 дБн при 2 × 43 дБм | N (розетка) | −20…+70 °C | — | ≤7,2 дБ |
| KADAMM ГМ-4Х2-698/2700-43 | 4 × 2 | 698–2700 | 200 Вт | ≤1,25 | ≤−150 дБн при 2 × 43 дБм | N или 4.3-10 или 7/16 DIN (розетка) | — | — | ≤7,2 дБ |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ГМ-698/2700.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ГМ-698/2700.
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Сети и службы в полосах ГМ-698/2700:
Перед заказом KADAMM ГМ-698/2700 сверьте с проектом:
- Частоты оборудования — внутри 698–2700 МГц
- Разъёмы — 7/16 DIN (розетка), N (розетка), N или 4.3-10 или 7/16 DIN (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 7/16 DIN (розетка), N (розетка), N или 4.3-10 или 7/16 DIN (розетка).
- Разъёмы ГМ-698/2700 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ГМ-698/2700 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ГМ-698/2700 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ГМ-698/2700 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ГМ-698/2700 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

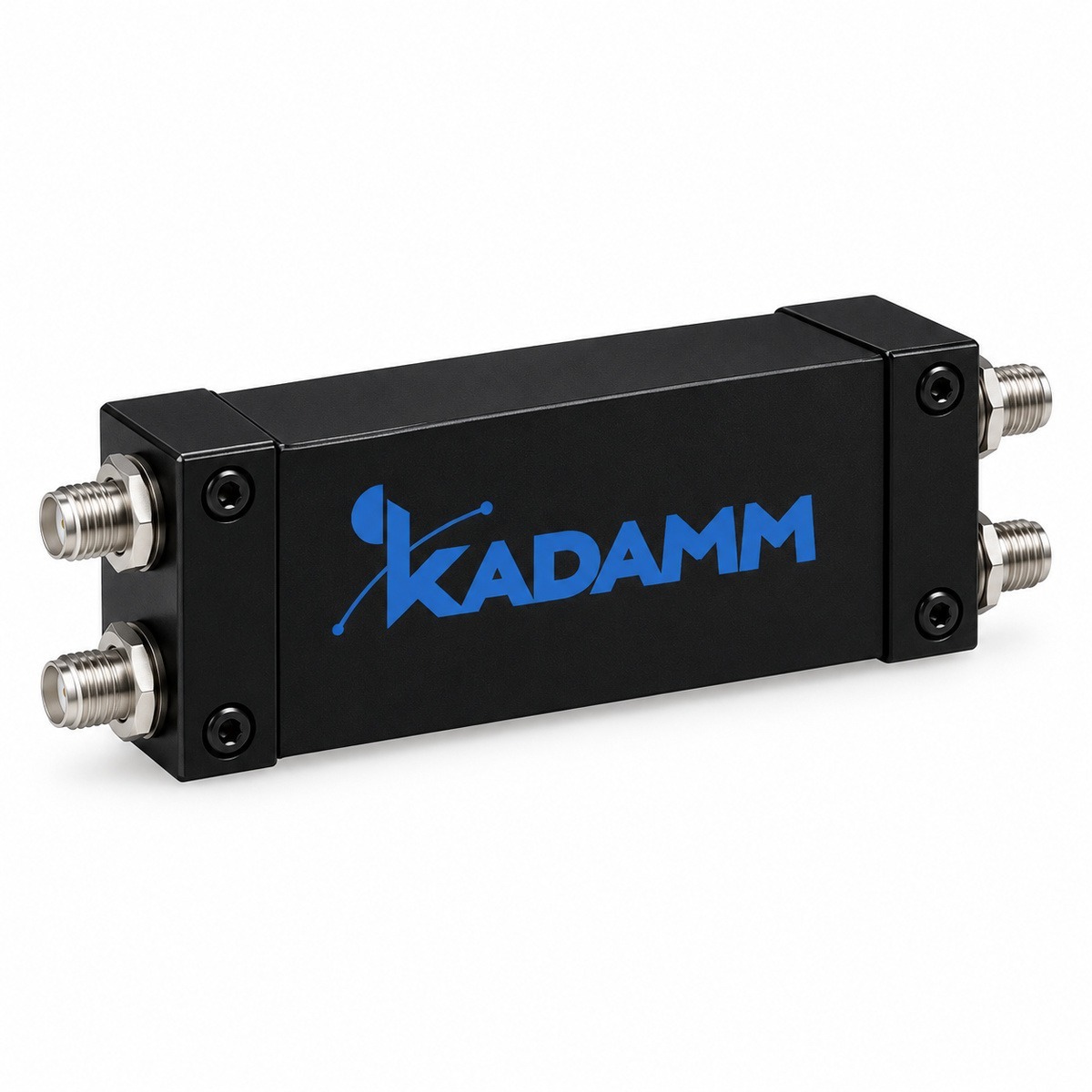

| Параметр | KADAMM ГМ-698/2700 | KADAMM ГМ-К | KADAMM ГМ-2Х1-617/2700-43 | KADAMM ГМ-2Х1-800/2700-N |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–2700 МГц | 698–2700 МГц | 617–2700 МГц | 800–2700 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | — | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
