Гибридный мост: 350–500 МГц.
О модели

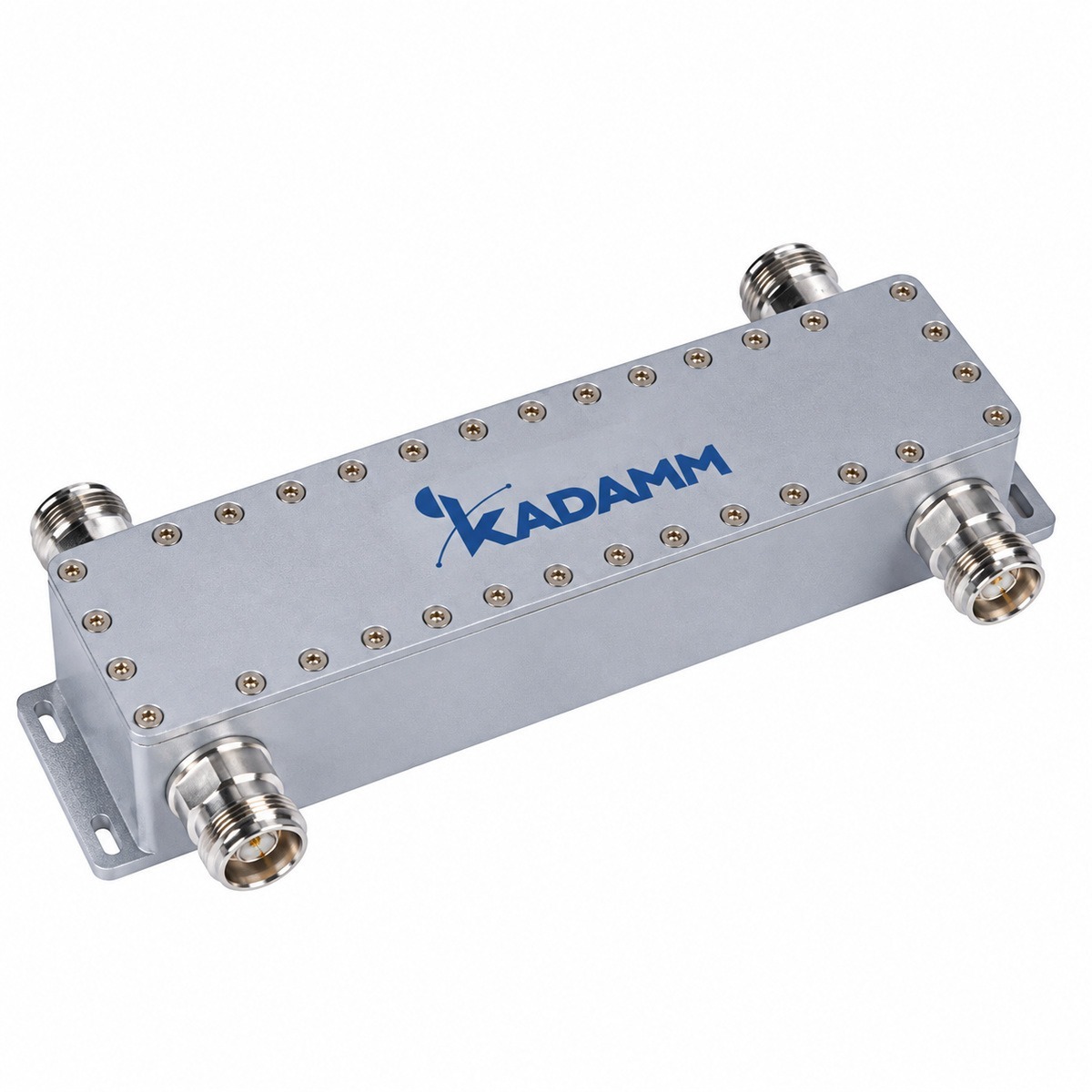

KADAMM ГМ-2х2-350/500 — гибридный мост диапазона 350–500 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление — ≤0,6 дБ (+3,1 дБ деление). Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — ≥20 дБ: передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: вносимое ослабление — ≤0,6 дБ (+3,1 дБ деление); КСВН — ≤1,25; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: размеры — 240×47×34,5 мм; исполнение — IP40 по ГОСТ 14254-2015 (IEC 60529); монтаж — настенный, кронштейн; рабочая температура — −35…+75 °C.
В серии 2 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Конфигурация — 2 входа / 2 выхода.
Крепление — настенный, кронштейн.
Исполнение: IP40.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 240×47×34,5 мм.
- Исполнение: IP40; IP40: защита от предметов крупнее 1 мм, от воды оболочка не защищена (ГОСТ 14254-2015).
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения).
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «мост гибридный коаксиальный (сумматор)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–500 МГц |
| Конфигурация | 2 входа / 2 выхода |
| Деление мощности | 3 дБ |
| Вносимые потери | ≤0,6 дБ (+3,1 дБ деление) |
| Развязка входов | ≥20 дБ |
| КСВН | ≤1,25 |
| Волновое сопротивление | 50 Ом |
| Мощность | уточняйте у менеджера |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Габариты | 240×47×34,5 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −35…+75 °C |
| Исполнение | IP40 |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия ГМ-2х2-350/500 выпускается в 2 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Соединители / Мощность ср./пик / PIM3 / Вес |
|---|---|
| КАДАММ ГМ-2х2-350/500-N | розетка N / 300 / — Вт / −160 dBc / 0,7 кг |
| КАДАММ ГМ-2х2-350/500-716 | розетка 7-16 / 500 / — Вт / −150 dBc / 0,9 кг |
Поддерживаемые диапазоны
В полосы ГМ-2х2-350/500 попадает 1 диапазон 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 350–500 МГц | B31/n31 |
Сети и стандарты в полосе
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Где узел стоит в тракте.
Мост применяют, когда две системы одной полосы нужно завести в одну распределённую сеть, и когда нужны два равноценных выхода на две ветви антенн.
Место установки по исполнению: IP40; рабочая температура от −35 до +75 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Входов у узла 2, выходов 2.
Сигнал каждой полосы теряет на проходе не более 0,6 дБ (+3,1 дБ деление).
Развязка не менее 20 дБ означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов ГМ-2х2-350/500 приходит несущая 43 дБм (20 Вт).
- Уровень каждой несущей на общем порту: 43 дБм − 0,6 дБ = 42,4 дБм.
- Утечка в соседний порт: 43 дБм − 20 дБ = 23 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Крепление: настенный, кронштейн.
- Под крепёж учитывайте габариты 240×47×34,5 мм.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ГМ-2х2-350/500.
- КАДАММ ГМ-4х4-350/500: деление мощности 6 дБ; вносимые потери не более 0,9 дБ (+6 дБ деление).
- КАДАММ ГМ-2х2-350/520-SMA: полоса 350–520 МГц; деление мощности 3,2 ± 0,5 дБ.
- КАДАММ ГМ-350/520-N: полоса 350–520 МГц.
Модели серии сравнивают прежде всего по полосе и параметру «конфигурация», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ГМ-2х2-350/500 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ГМ-2х2-350/500 | ГМ-4х4-350/500 | ГМ-2х2-350/520-SMA | ГМ-350/520-N | ГМ-2х1-350/900-N |
|---|---|---|---|---|---|
| Диапазон частот | 350–500 МГц | 350–500 МГц | 350–520 МГц | 350–520 МГц | 350–900 МГц |
| Конфигурация | 2 входа / 2 выхода | 4 входа / 4 выхода | 2 входа × 2 выхода | 2 входа × 1 выход, 4 входа × 1 выход | 2 входа × 1 выход |
| Деление мощности | 3 дБ | 6 дБ | 3,2 ± 0,5 дБ | 3,0 ± 1,2 дБ / 6,0 ± 1,5 дБ (по исполнению) | 3,0 ± 1,2 дБ |
| Вносимые потери | ≤0,6 дБ (+3,1 дБ деление) | ≤0,9 дБ (+6 дБ деление) | — | — | — |
| Развязка входов | ≥20 дБ | ≥20 дБ | — | — | — |
| КСВН | ≤1,25 | ≤1,25 | ≤1,25 | ≤1,30 | ≤1,30 |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Гибридный мост КАДАММ ГМ-2х2-350/500
- крепление: настенный, кронштейн
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ГМ-2х2-350/500 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
