Полосовой фильтр: .
О модели

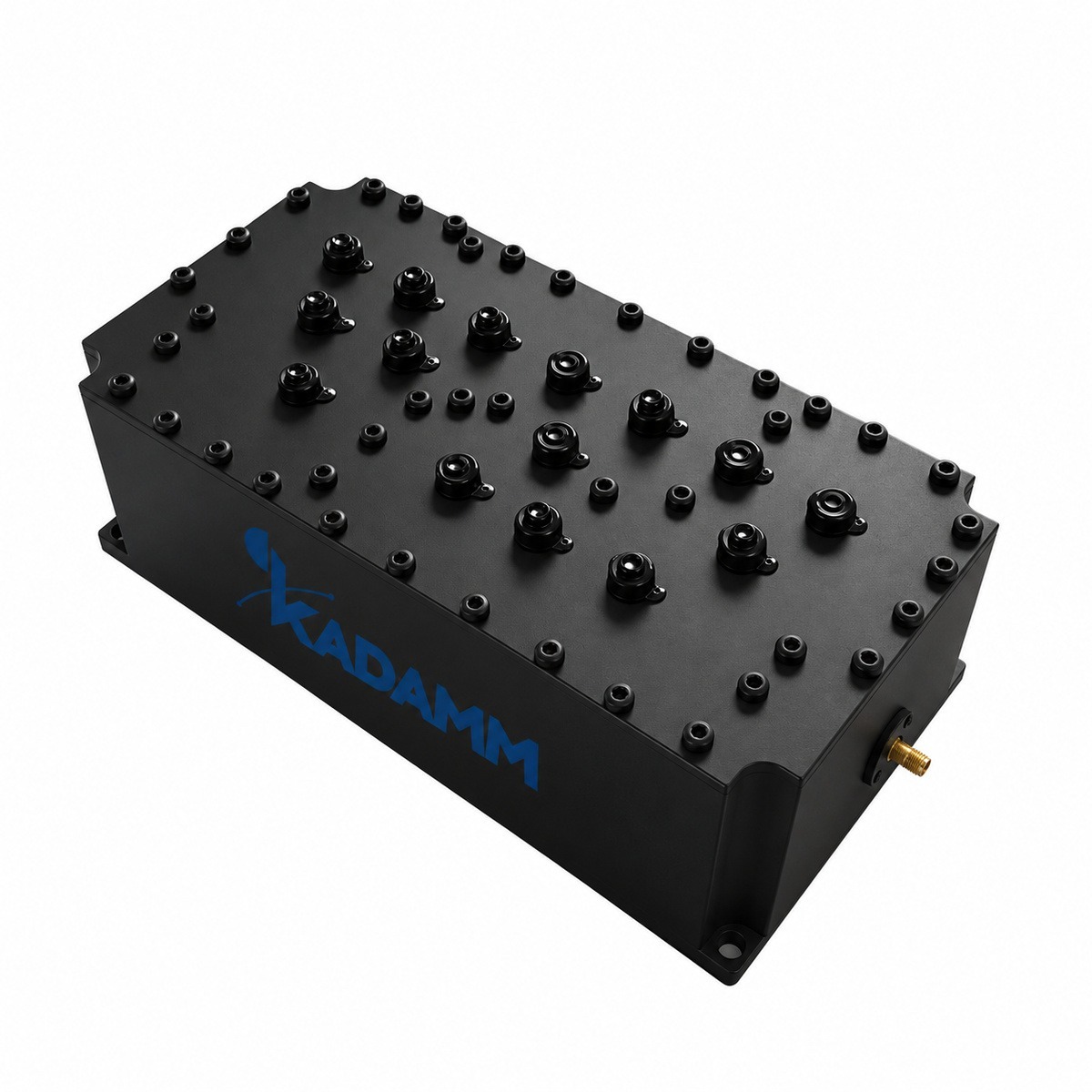

KADAMM ФП-450/512-SMA — полосовой фильтр. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤2,0 дБ; подавление вне полосы — ≥40 дБ на 441 МГц и 556 МГц. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤2,0 дБ; возвратные потери — ≥17 дБ; допустимая мощность — 10 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка SMA; масса — 0,8 кг; рабочая температура — −20 … +55 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Заграждение: ≥40 дБ на 441 МГц и 556 МГц.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: 0,8 кг.
- Разъёмы: розетка SMA; разъём SMA — малогабаритный резьбовой разъём для слаботочных цепей и приборов; присоединительные размеры — по IEC 61169-15.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «фильтр полосовой коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса пропускания | 450–512 МГц |
| Вносимые потери | ≤2,0 дБ |
| Возвратные потери | ≥17 дБ |
| Заграждение | ≥40 дБ на 441 МГц и 556 МГц |
| Мощность | 10 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Рабочая температура | −20 … +55 °C |
| Масса | 0,8 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ФП-450/512-SMA выпускается в одном исполнении: разъёмы — розетка SMA.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Полосы / Потери / Согласование / Мощность |
|---|---|
| КАДАММ ФП-450/512-SMA | 450–512 МГц / ≤2,0 дБ / возвратные потери ≥17 дБ / 10 Вт |
Поддерживаемые диапазоны
В полосы ФП-450/512-SMA попадает 1 диапазон 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 450–512 МГц | B31/n31 |
Сети и стандарты в полосе
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Где узел стоит в тракте.
Фильтр ставят на вход приёмника или выход передатчика, когда рядом работают системы на близких частотах, а также перед репитером, чтобы тот не усиливал чужие сигналы.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
На вход ФП-450/512-SMA приходит весь спектр тракта, на выход — полоса 450–512 МГц; заграждение по данным модели: не менее 40 дБ на 441 МГц и 556 МГц.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): рабочая несущая 43 дБм и мешающий сигнал 0 дБм за пределами полосы 450–512 МГц.
- Рабочая несущая на выходе: 43 дБм − 2 дБ = 41 дБм.
- Помеха на 441 МГц на выходе: 0 дБм − 40 дБ = −40 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению и массу 0,8 кг.
- Разъёмы розетка SMA: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ФП-450/512-SMA.
- КАДАММ ФП-400/520-4-N: полоса 400–520 МГц; вносимые потери не более 1,5 дБ.
- КАДАММ ФП-400/520-N: полоса 400–520 МГц; вносимые потери не более 0,9 дБ.
- КАДАММ ФП-400/470-3-SMA: полоса 400–470 МГц; вносимые потери не более 1,5 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «полоса пропускания», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ФП-450/512-SMA и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ФП-450/512-SMA | ФП-400/520-4-N | ФП-400/520-N | ФП-400/470-3-SMA | ФП-380/385-N |
|---|---|---|---|---|---|
| Полоса пропускания | 450–512 МГц | ±2 МГц, настраивается в диапазоне 400–520 МГц | 400–520 МГц | 3 МГц, настраивается в диапазоне 400–470 МГц | 380–385 МГц |
| Вносимые потери | ≤2,0 дБ | ≤1,5 дБ | ≤0,9 дБ | ≤1,5 дБ | ≤1,3 дБ |
| Возвратные потери | ≥17 дБ | — | — | — | ≥18 дБ |
| Заграждение | ≥40 дБ на 441 МГц и 556 МГц | ≥35 дБ при отстройке ±10 МГц | ≥50 дБ на 30–350 МГц, 1200–1250 МГц и 1560–1610 МГц | ≥35 дБ при отстройке ±5 МГц | ≥60 дБ при отстройке 5 МГц от полосы пропускания |
| Мощность | 10 Вт средняя | 25 Вт (опционально до 50 Вт) | 50 Вт средняя | 50 Вт средняя | 50 Вт средняя |
| Разъёмы | розетка SMA | розетка N | розетка N | розетка SMA | розетка N |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Полосовой фильтр КАДАММ ФП-450/512-SMA с разъёмами: розетка SMA
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ФП-450/512-SMA и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
