Полосовой фильтр: .
О модели

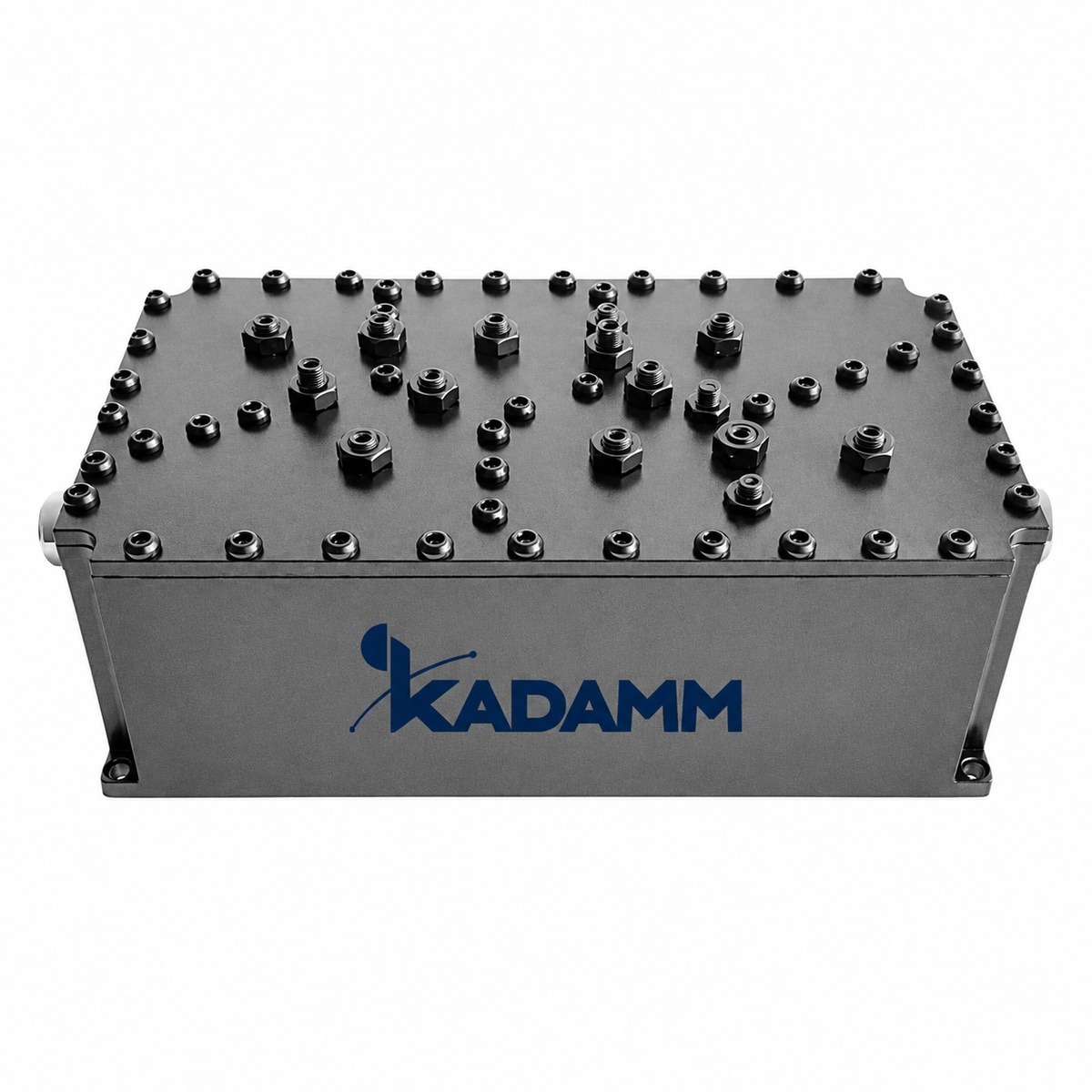

KADAMM ФП-380/385-N — полосовой фильтр. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤1,3 дБ; подавление вне полосы — ≥60 дБ при отстройке 5 МГц от полосы пропускания. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤1,3 дБ; возвратные потери — ≥18 дБ; допустимая мощность — 50 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; масса — 0,84 кг; рабочая температура — −20 … +70 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Заграждение: ≥60 дБ при отстройке 5 МГц от полосы пропускания.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: 0,84 кг.
- Разъёмы: розетка N; разъём типа N — резьбовой разъём 50 Ом общего применения; присоединительные размеры — по IEC 61169-16.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «фильтр полосовой коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса пропускания | 380–385 МГц |
| Вносимые потери | ≤1,3 дБ |
| Возвратные потери | ≥18 дБ |
| Заграждение | ≥60 дБ при отстройке 5 МГц от полосы пропускания |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −20 … +70 °C |
| Масса | 0,84 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ФП-380/385-N выпускается в одном исполнении: разъёмы — розетка N.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Полосы / Потери / Согласование / Мощность |
|---|---|
| КАДАММ ФП-380/385-N | 380–385 МГц / ≤1,3 дБ / возвратные потери ≥18 дБ / 50 Вт |
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Где узел стоит в тракте.
Фильтр ставят на вход приёмника или выход передатчика, когда рядом работают системы на близких частотах, а также перед репитером, чтобы тот не усиливал чужие сигналы.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
На вход ФП-380/385-N приходит весь спектр тракта, на выход — полоса 380–385 МГц; заграждение по данным модели: не менее 60 дБ при отстройке 5 МГц от полосы пропускания.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): рабочая несущая 43 дБм и мешающий сигнал 0 дБм за пределами полосы 380–385 МГц.
- Рабочая несущая на выходе: 43 дБм − 1,3 дБ = 41,7 дБм.
- Помеха на выходе: 0 дБм − 60 дБ = −60 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению и массу 0,84 кг.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ФП-380/385-N.
- КАДАММ ФП-330/400-4-N: полоса 330–400 МГц; вносимые потери не более 1,5 дБ.
- КАДАММ ФП-330/400-10-SMA: полоса 330–400 МГц; вносимые потери не более 2,0 дБ.
- КАДАММ ФП-400/520-4-N: полоса 400–520 МГц; вносимые потери не более 1,5 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «полоса пропускания», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ФП-380/385-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ФП-380/385-N | ФП-330/400-4-N | ФП-330/400-10-SMA | ФП-400/520-4-N | ФП-400/520-N |
|---|---|---|---|---|---|
| Полоса пропускания | 380–385 МГц | ±2 МГц, настраивается в диапазоне 330–400 МГц | 0,6–10 МГц (по заказу), настраивается в диапазоне 330–400 МГц | ±2 МГц, настраивается в диапазоне 400–520 МГц | 400–520 МГц |
| Вносимые потери | ≤1,3 дБ | ≤1,5 дБ | ≤2,0 дБ | ≤1,5 дБ | ≤0,9 дБ |
| Мощность | 50 Вт средняя | 25 Вт (опционально до 50 Вт) | 50 Вт средняя | 25 Вт (опционально до 50 Вт) | 50 Вт средняя |
| Разъёмы | розетка N | розетка N | розетка SMA | розетка N | розетка N |
| Рабочая температура | −20 … +70 °C | −20 … +60 °C | — | −20 … +60 °C | −30 … +60 °C |
| Масса | 0,84 кг | 0,8 кг | 0,6 кг | 0,8 кг | — |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Полосовой фильтр КАДАММ ФП-380/385-N с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ФП-380/385-N и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
