Полосовой фильтр: 1730–1735 / 1760–1770 / 2130–2135 / 2160–2170 МГц.
Что представляет собой устройство

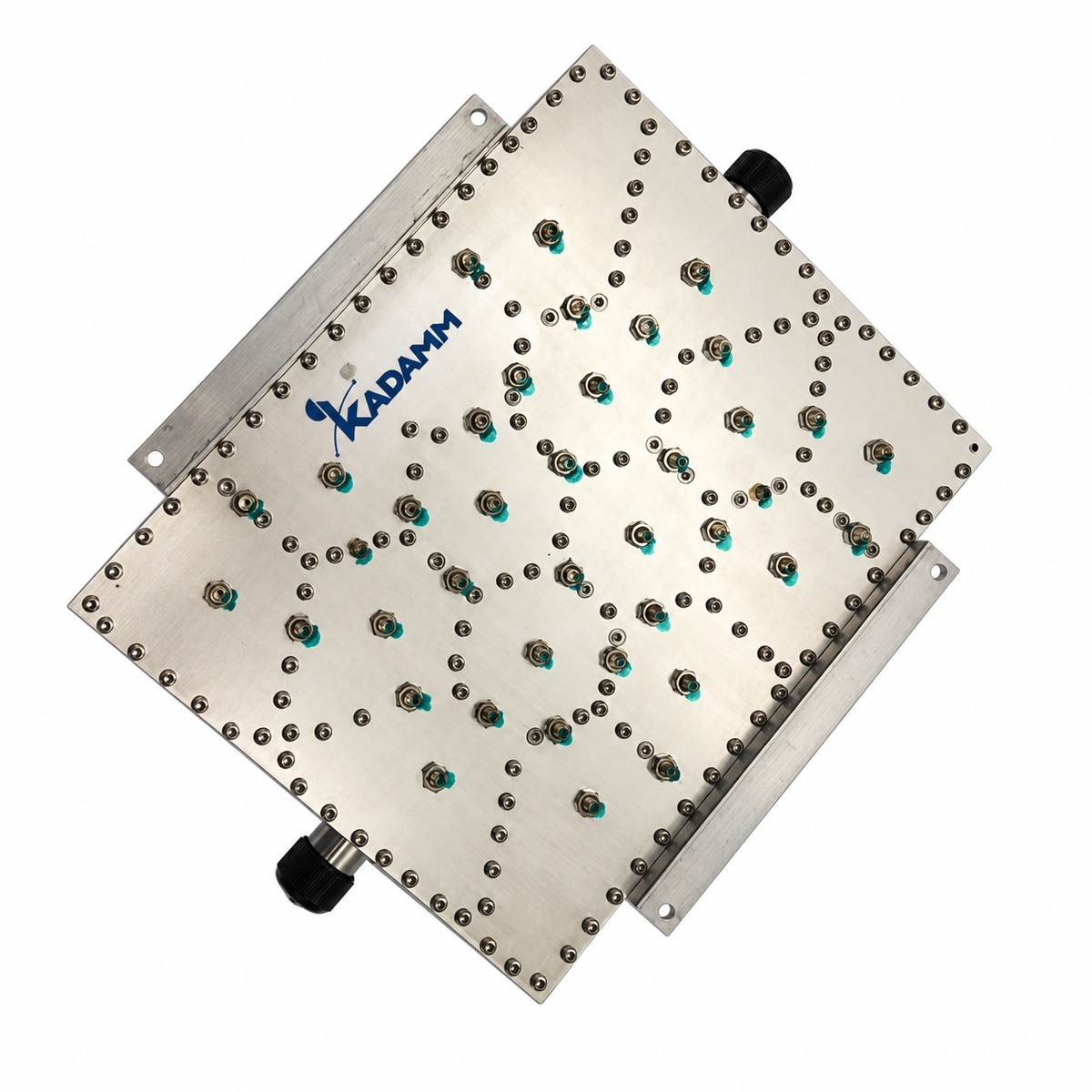

KADAMM ФП-1730/1735+1760/1770+2130/2135-43 — полосовой фильтр диапазона 1730–1735 / 1760–1770 / 2130–2135 / 2160–2170 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤2,8 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤2,8 дБ; возвратные потери — ≥18; допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка); размеры — 235 × 218 × 69 мм; рабочая температура — −35…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 1730–1735, 1760–1770, 2130–2135 и 2160–2170 МГц, у ФП-1300/1400+1750/1850-SMA — 1300–1400 и 1750–1850 МГц
- Разъём 4.3-10 (розетка), у ФП-1300/1400+1750/1850-SMA — SMA или N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1730–1735, 1760–1770, 2130–2135 и 2160–2170 МГц, у ФП-1920/2710-N — 1920–2710 МГц
- Разъём 4.3-10 (розетка), у ФП-1920/2710-N — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1730–1735, 1760–1770, 2130–2135 и 2160–2170 МГц, у ФП-1300/1400-N — 1300–1400 МГц
- Разъём 4.3-10 (розетка), у ФП-1300/1400-N — N (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-1730/1735+1760/1770+2130/2135-43 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1730–1735 / 1760–1770 / 2130–2135 / 2160–2170 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Возвратные потери, дБ | ≥18 |
| Потери разветвления | 3,0 дБ |
| Вносимые потери | ≤2,8 дБ |
| Развязка / подавление | более 40 дБ при ±3 МГц |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 235 × 218 × 69 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −35…+65 °C |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-1730/1735+1760/1770+2130/2135-43.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-1730/1735+1760/1770+2130/2135-43.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Перед заказом KADAMM ФП-1730/1735+1760/1770+2130/2135-43 сверьте с проектом:
- Частоты оборудования — внутри 1730–1735, 1760–1770, 2130–2135 и 2160–2170 МГц
- Разъёмы — 4.3-10 (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка).
- Разъёмы ФП-1730/1735+1760/1770+2130/2135-43 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ФП-1730/1735+1760/1770+2130/2135-43 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-1730/1735+1760/1770+2130/2135-43 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-1730/1735+1760/1770+2130/2135-43 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-1730/1735+1760/1770+2130/2135-43 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-1730/1735+1760/1770+2130/2135-43 | KADAMM ФП-1300/1400+1750/1850-SMA | KADAMM ФП-1920/2710-N | KADAMM ФП-1300/1400-N |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1730–1735, 1760–1770, 2130–2135 и 2160–2170 МГц | 1300–1400 и 1750–1850 МГц | 1920–2710 МГц | 1300–1400 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
