Полосовой фильтр: 1300–1400 МГц.
Что представляет собой устройство

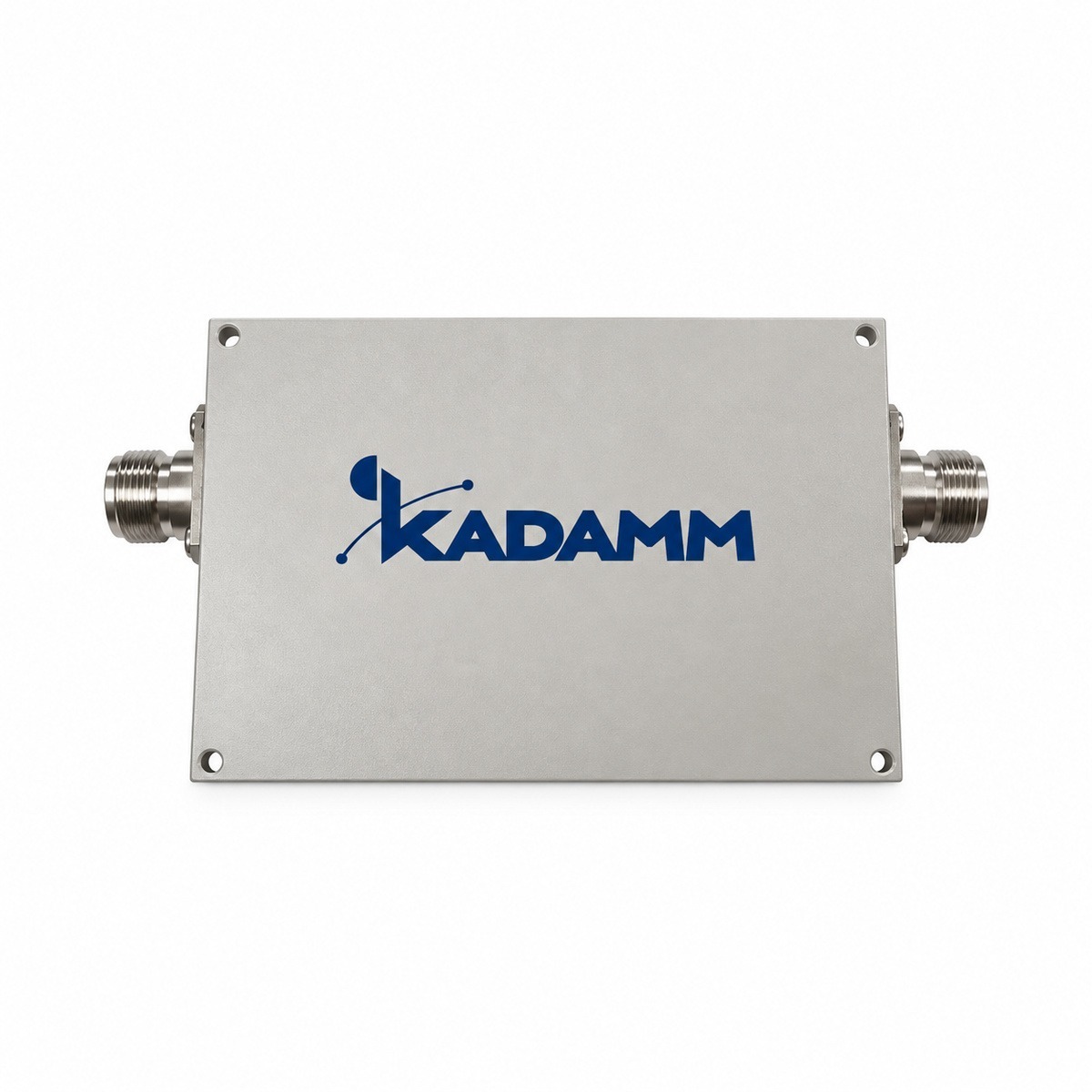

KADAMM ФП-1300/1400-N — полосовой фильтр диапазона 1300–1400 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤1,0 дБ / ≤ 1,0 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤1,0 дБ / ≤ 1,0 дБ; возвратные потери — 20; допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка).
Чем отличается от похожих моделей KADAMM
- Полосы 1300–1400 МГц, у ФП-1300/1400+1750/1850-SMA — 1300–1400 и 1750–1850 МГц
- Разъём N (розетка), у ФП-1300/1400+1750/1850-SMA — SMA или N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1300–1400 МГц, у ФП-1400Ш — 1150–1650 МГц
- Разъём N (розетка), у ФП-1400Ш — N, 7/16 DIN, SMA или 4.3-10 — по исполнению
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1300–1400 МГц, у ФП-1452/1492-43 — 1452–1492 МГц
- Разъём N (розетка), у ФП-1452/1492-43 — 4.3-10 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-1300/1400-N с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1300–1400 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Возвратные потери, дБ | 20 |
| Вносимые потери | ≤1,0 дБ / ≤ 1,0 дБ |
| Развязка / подавление | ≥50 дБ при 1215 и 1485 МГц |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-1300/1400-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-1300/1400-N.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Перед заказом KADAMM ФП-1300/1400-N сверьте с проектом:
- Частоты оборудования — внутри 1300–1400 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- Разъёмы ФП-1300/1400-N на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ФП-1300/1400-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-1300/1400-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-1300/1400-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-1300/1400-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-1300/1400-N | KADAMM ФП-1300/1400+1750/1850-SMA | KADAMM ФП-1400Ш | KADAMM ФП-1452/1492-43 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1300–1400 МГц | 1300–1400 и 1750–1850 МГц | 1150–1650 МГц | 1452–1492 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | — | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
