Фильтр полосовой: 1150–1650 МГц.
Что представляет собой устройство

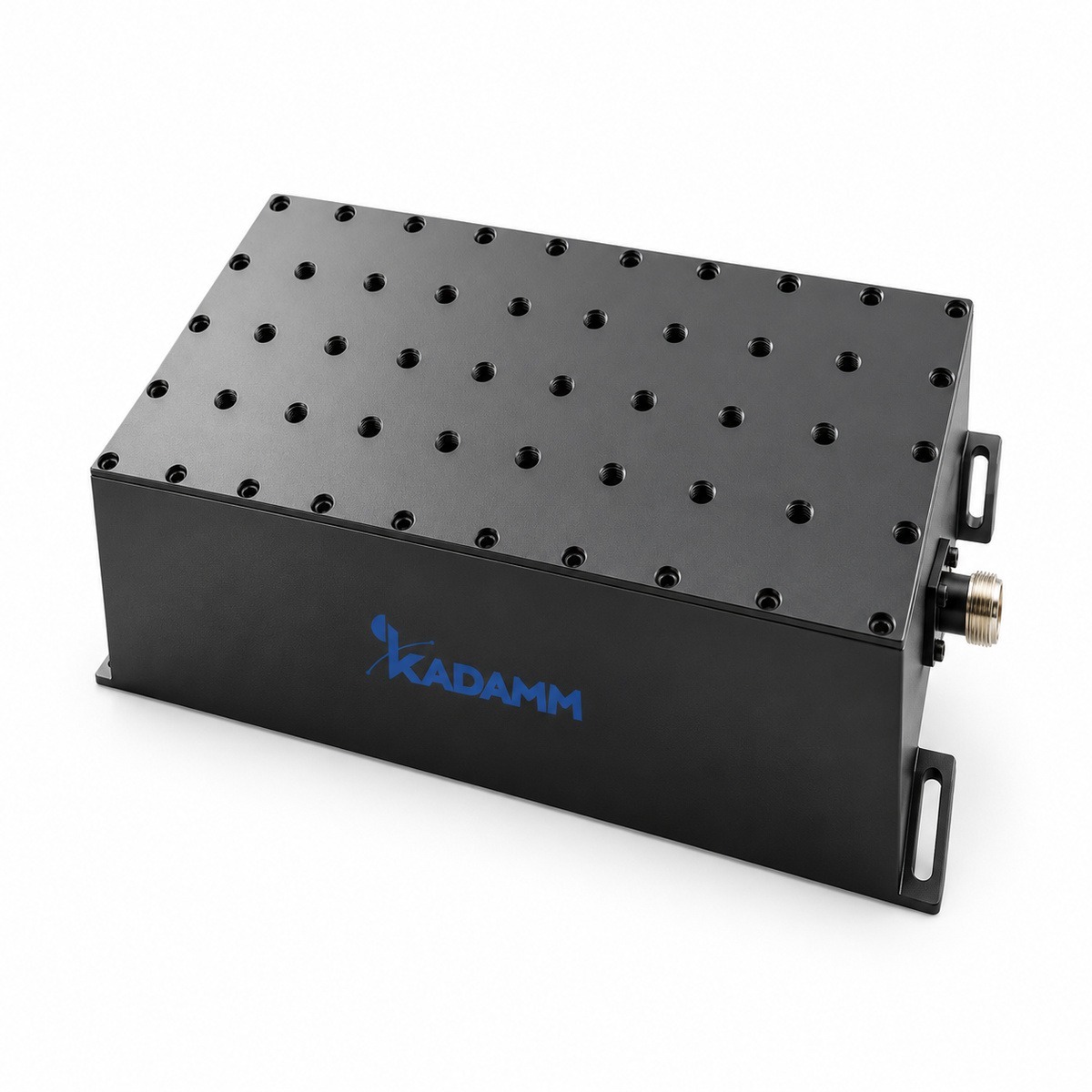

KADAMM ФП-1400Ш — фильтр полосовой диапазона 1150–1650 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤0,3 дБ; подавление вне полосы — ≥40 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤0,3 дБ; КСВН — ≤1,5; допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: рабочая температура — −30…+70 °C.
Чем отличается от похожих моделей KADAMM

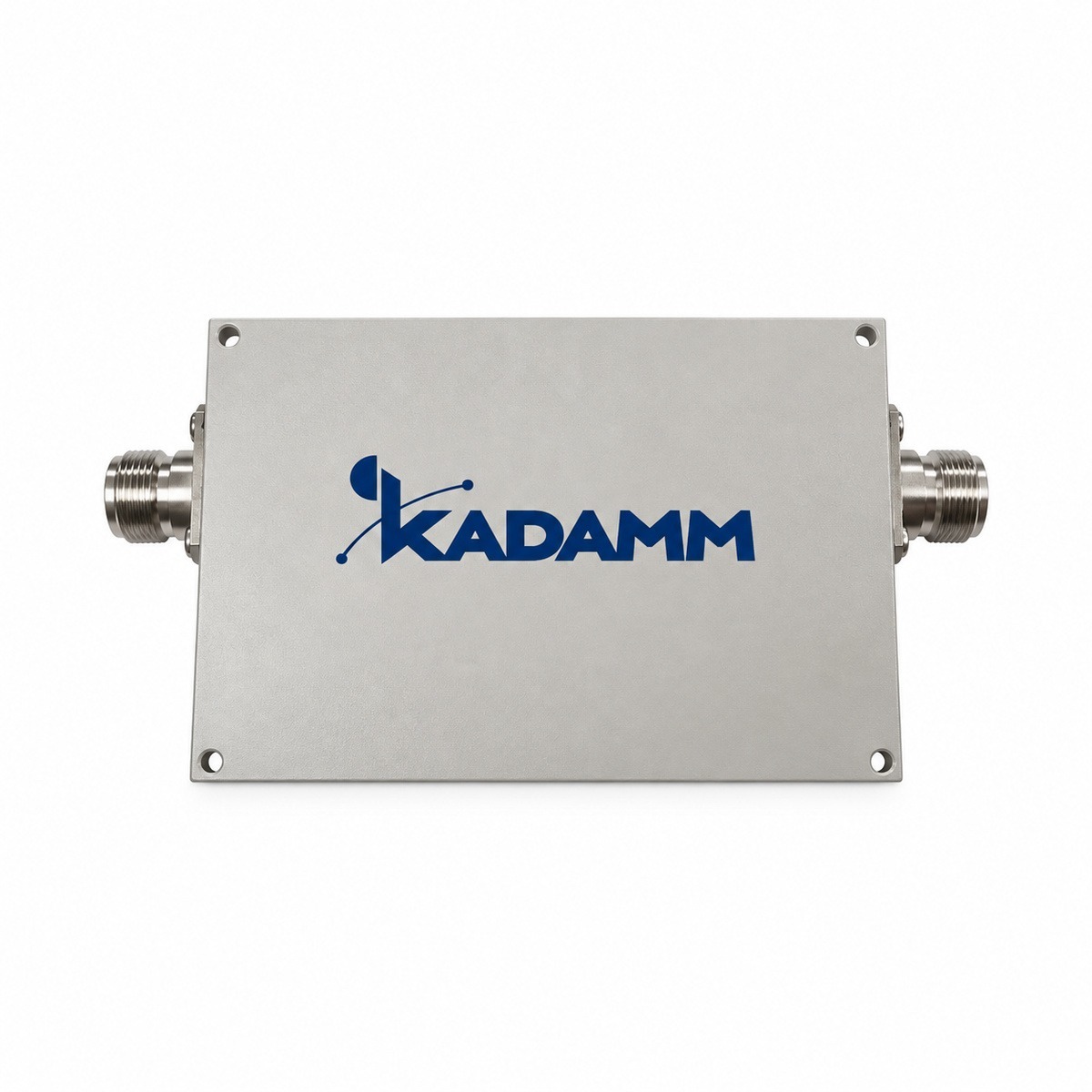

- Полосы 1150–1650 МГц, у ФП-1300/1400-N — 1300–1400 МГц
- Разъём N, 7/16 DIN, SMA или 4.3-10 — по исполнению, у ФП-1300/1400-N — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1150–1650 МГц, у ФП-1300/1400+1750/1850-SMA — 1300–1400 и 1750–1850 МГц
- Разъём N, 7/16 DIN, SMA или 4.3-10 — по исполнению, у ФП-1300/1400+1750/1850-SMA — SMA или N (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1150–1650 МГц, у ФП-1452/1492-43 — 1452–1492 МГц
- Разъём N, 7/16 DIN, SMA или 4.3-10 — по исполнению, у ФП-1452/1492-43 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-1400Ш с запасом по краям.
Согласование ФП-1400Ш с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 1150–1650 МГц (500 МГц) |
| Вносимые потери | ≤0,3 дБ |
| Подавление | ≥40 дБ на DC–900 МГц и 1800–3000 МГц |
| КСВН | ≤1,5 |
| PIM | ≤−150 / −155 / −160 дБн (2 × 43 дБм) — по исполнению |
| Средняя мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N, 7/16 DIN, SMA или 4.3-10 — по исполнению |
| Цвет | чёрный |
| Температура эксплуатации | −30…+70 °C |
| Относительная влажность | 5–95 % |
| Габариты, масса | уточняйте у менеджера |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-1400Ш.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-1400Ш.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Сети и службы в полосах ФП-1400Ш:
Перед заказом KADAMM ФП-1400Ш сверьте с проектом:
- Частоты оборудования — внутри 1150–1650 МГц
- Разъёмы — N, 7/16 DIN, SMA или 4.3-10 — по исполнению
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N, 7/16 DIN, SMA или 4.3-10 — по исполнению.
- Разъёмы ФП-1400Ш на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ФП-1400Ш включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-1400Ш и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-1400Ш и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-1400Ш пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-1400Ш | KADAMM ФП-1300/1400-N | KADAMM ФП-1300/1400+1750/1850-SMA | KADAMM ФП-1452/1492-43 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1150–1650 МГц | 1300–1400 МГц | 1300–1400 и 1750–1850 МГц | 1452–1492 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | — | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
