Фильтр нижних частот: 320–360 МГц.
Что представляет собой устройство

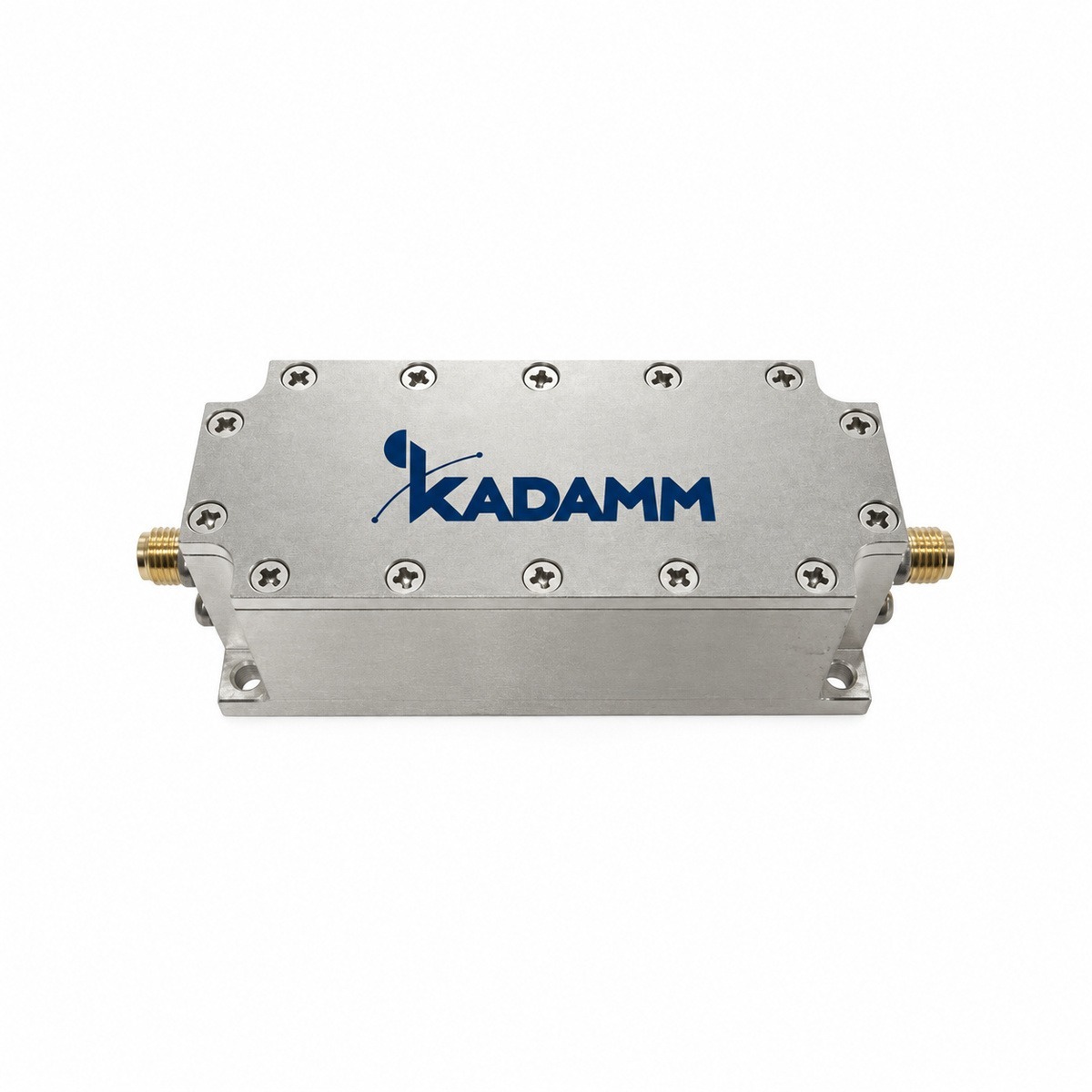

KADAMM ФНЧ-360-SMA — фильтр нижних частот диапазона 320–360 МГц. Фильтр СВЧ — частотно-избирательное устройство: фильтр нижних частот пропускает всё ниже частоты среза и подавляет гармоники и побочные излучения выше неё.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤ 1,0 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤ 1,0 дБ; КСВН — ≤1,35; допустимая мощность — 20 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA (розетка); рабочая температура — −20…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 320–360 МГц, у ФП-200/1000-SMA — 200–1000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 320–360 МГц, у ФП-К — 5–500 и 600–2530 МГц
- Разъём SMA (розетка), у ФП-К — SMA или N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 320–360 МГц, у ФП-1300/1400+1750/1850-SMA — 1300–1400 и 1750–1850 МГц
- Разъём SMA (розетка), у ФП-1300/1400+1750/1850-SMA — SMA или N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФНЧ-360-SMA с запасом по краям.
Согласование ФНЧ-360-SMA с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 320–360 МГц |
| Мощность | 20 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤1,35 |
| Вносимые потери | ≤ 1,0 дБ |
| Развязка / подавление | ≥25 дБ при 500 МГц |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+65 °C |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФНЧ-360-SMA.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФНЧ-360-SMA.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Перед заказом KADAMM ФНЧ-360-SMA сверьте с проектом:
- Частоты оборудования — внутри 320–360 МГц
- Разъёмы — SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — SMA (розетка).
- Разъёмы ФНЧ-360-SMA на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ФНЧ-360-SMA включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФНЧ-360-SMA и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФНЧ-360-SMA и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФНЧ-360-SMA пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФНЧ-360-SMA | KADAMM ФП-200/1000-SMA | KADAMM ФП-К | KADAMM ФП-1300/1400+1750/1850-SMA |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 320–360 МГц | 200–1000 МГц | 5–500 и 600–2530 МГц | 1300–1400 и 1750–1850 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | — | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
