Ответвители неравноплечие (тапперы): 698–3800 МГц.
Что представляет собой устройство

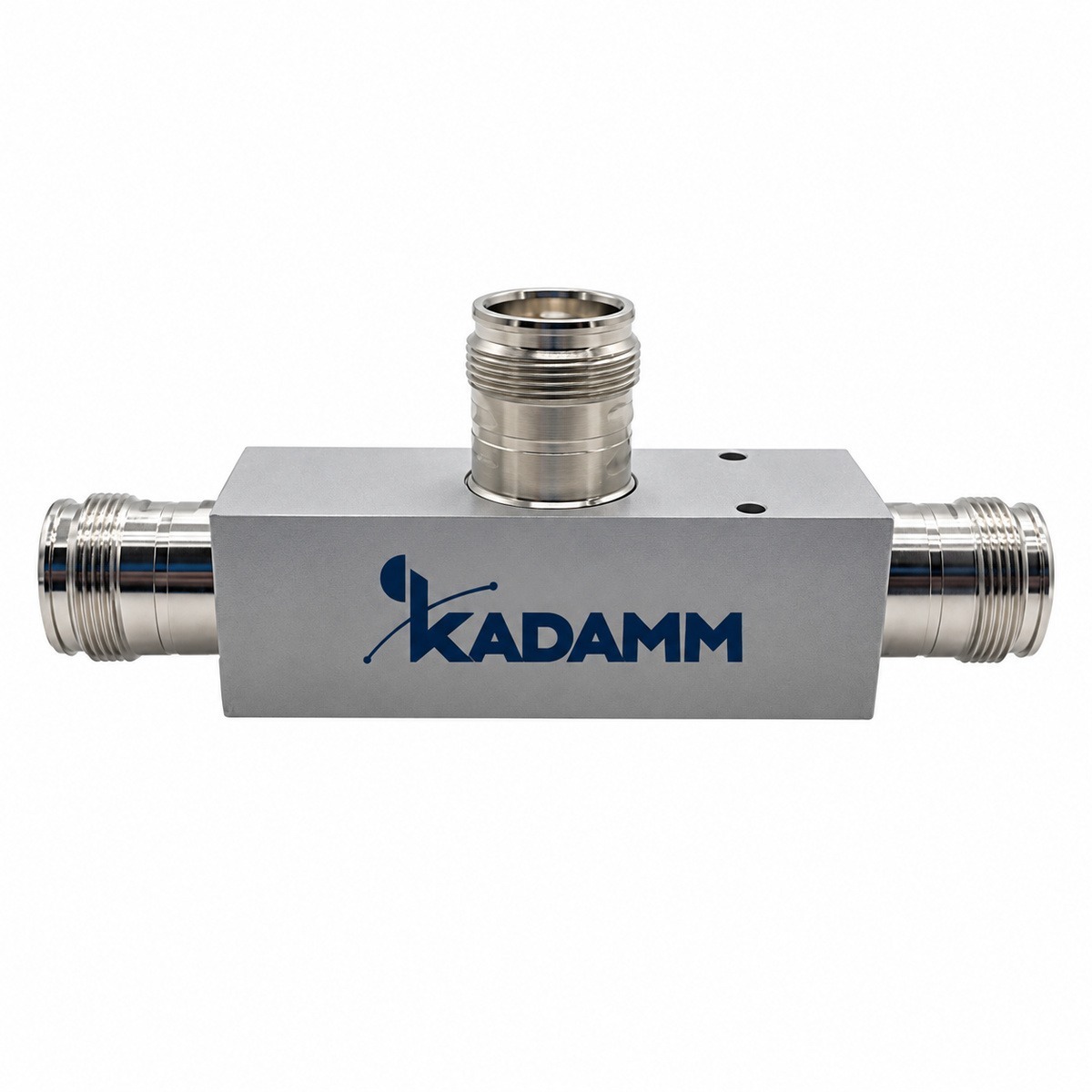

KADAMM ДН-698/3800 — ответвители неравноплечие (тапперы) диапазона 698–3800 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход, а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: допустимая мощность — 300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка); исполнение — IP65; рабочая температура — −30…+75 °C.
В серии 6 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ответвление, дБ, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Габариты / масса, Вносимые потери) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 698–3800 МГц, у ДН-690/3800 — 690–3800 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 698–3800 МГц, у ДН-380/3800 — 380–3800 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 698–3800 МГц, у ДН-550/4000 — 550–4000 МГц
- Разъём 4.3-10 (розетка), у ДН-550/4000 — 4.3-10
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДН-698/3800 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–3800 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+75 °C |
| Степень защиты | IP65 |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Габариты / масса | Вносимые потери |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДН-10,4-698/3800-43 | 10,4 | 698–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | ≤0,6 дБ |
| KADAMM ДН-13-698/3800-43 | 13 | 698–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | — |
| KADAMM ДН-15-698/3800-43 | 15 | 698–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | — |
| KADAMM ДН-4,8-698/3800-43 | 4,8 | 698–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | ≤2,2 дБ |
| KADAMM ДН-8,6-698/3800-43 | 8,6 | 698–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | ≤0,9 дБ |
| KADAMM ДН-9,5-698/3800-43 | 9,5 | 698–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | ≤0,8 дБ |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДН-698/3800.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДН-698/3800.
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах ДН-698/3800:
Перед заказом KADAMM ДН-698/3800 сверьте с проектом:
- Частоты оборудования — внутри 698–3800 МГц
- Разъёмы — 4.3-10 (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка).
- Разъёмы ДН-698/3800 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ДН-698/3800 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДН-698/3800 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДН-698/3800 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДН-698/3800 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
