Ответвители неравноплечие (тапперы): 550–4000 МГц.
Что представляет собой устройство

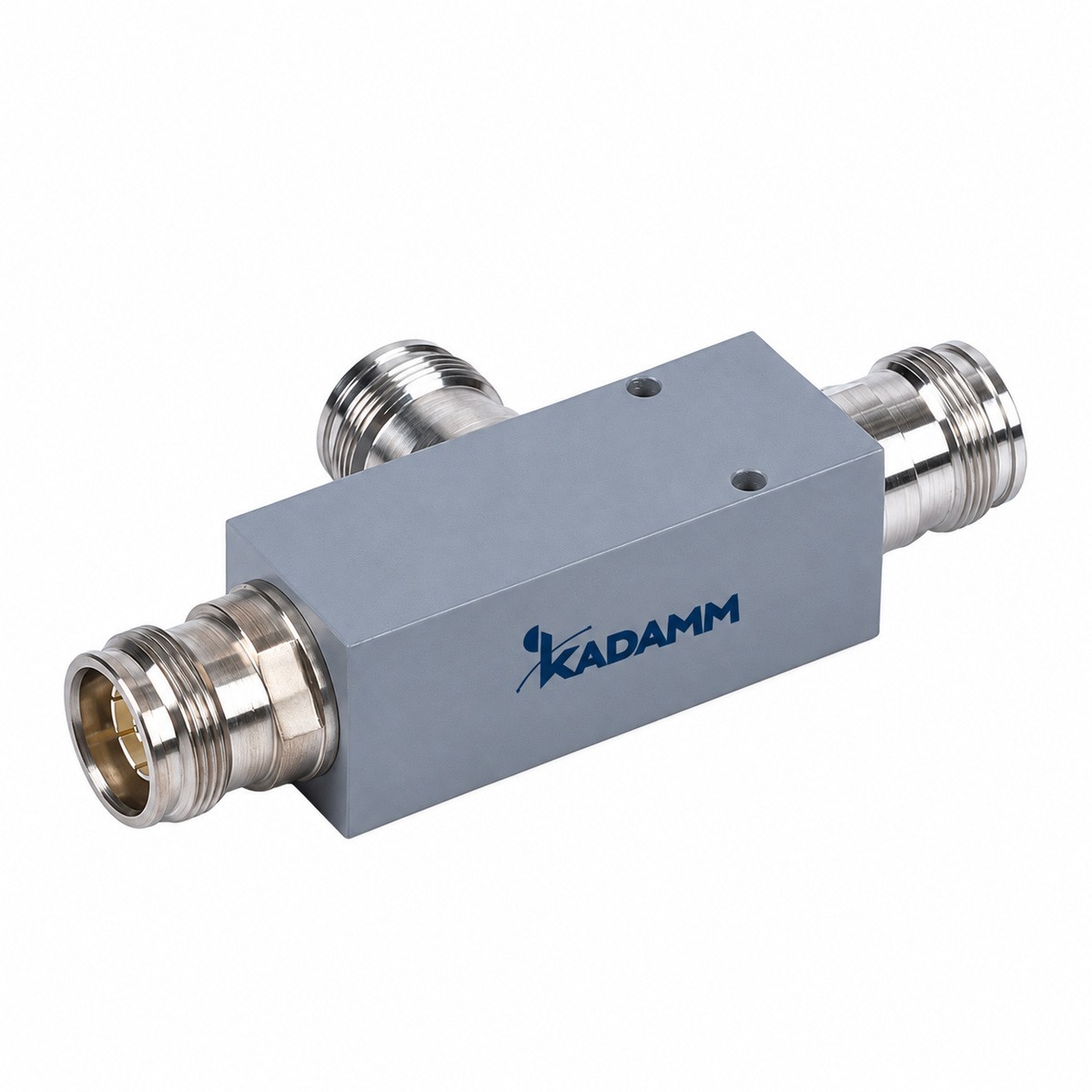

KADAMM ДН-550/4000 — ответвители неравноплечие (тапперы) диапазона 550–4000 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход, а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: допустимая мощность — 500 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10; размеры — 65,5 × 25 × 25 мм (без разъёмов и кронштейна); масса — 0,26 кг; исполнение — IP65 (для помещений и улицы); монтаж — настенный (кронштейн заказывается отдельно); рабочая температура — −40…+65 °C.
В серии 10 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Деление, Номинал отвода, Потери магистрали / отвода, Допуск, Возвратные потери) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM

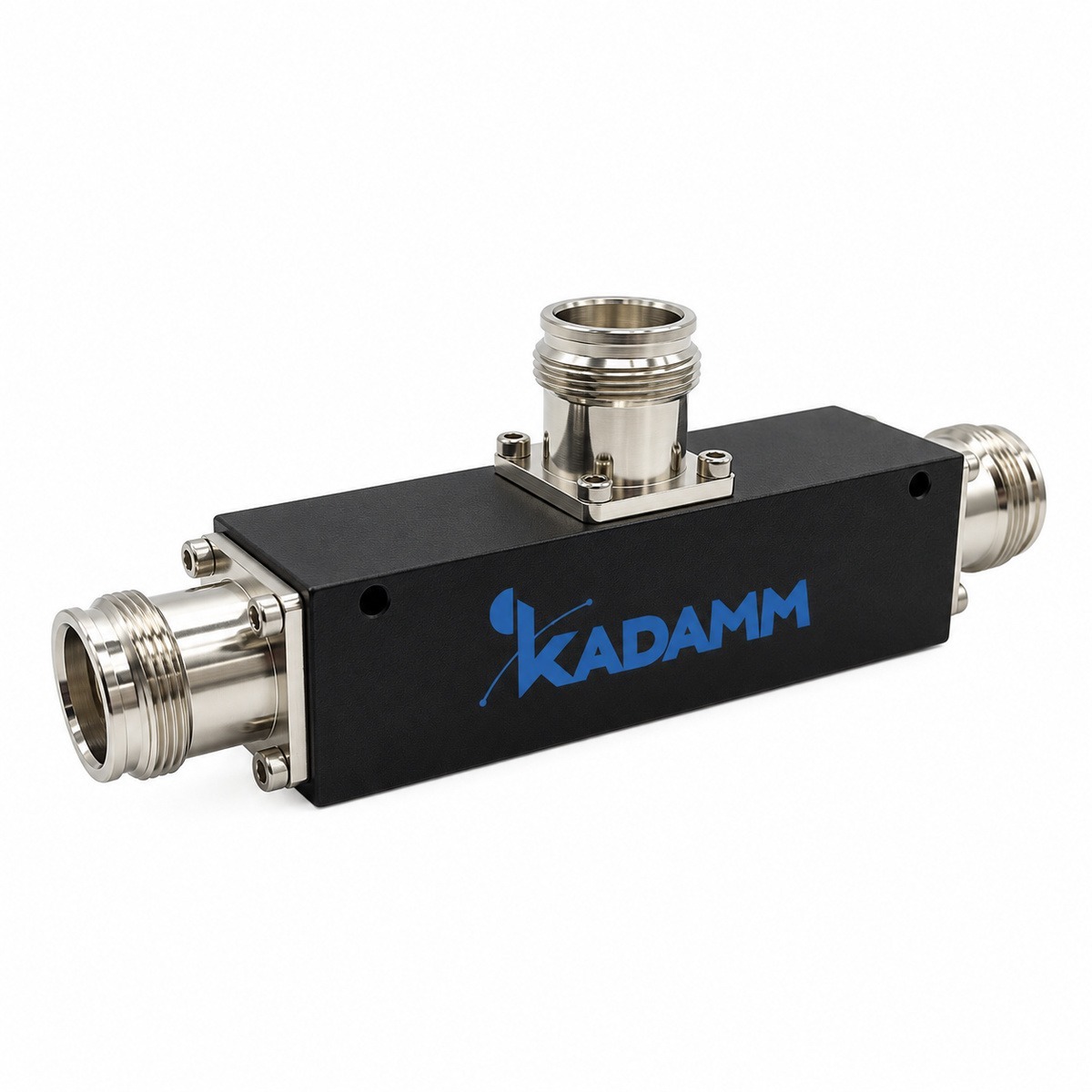

- Полосы 550–4000 МГц, у ДН-450/4000 — 450–4000 МГц
- Разъём 4.3-10, у ДН-450/4000 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

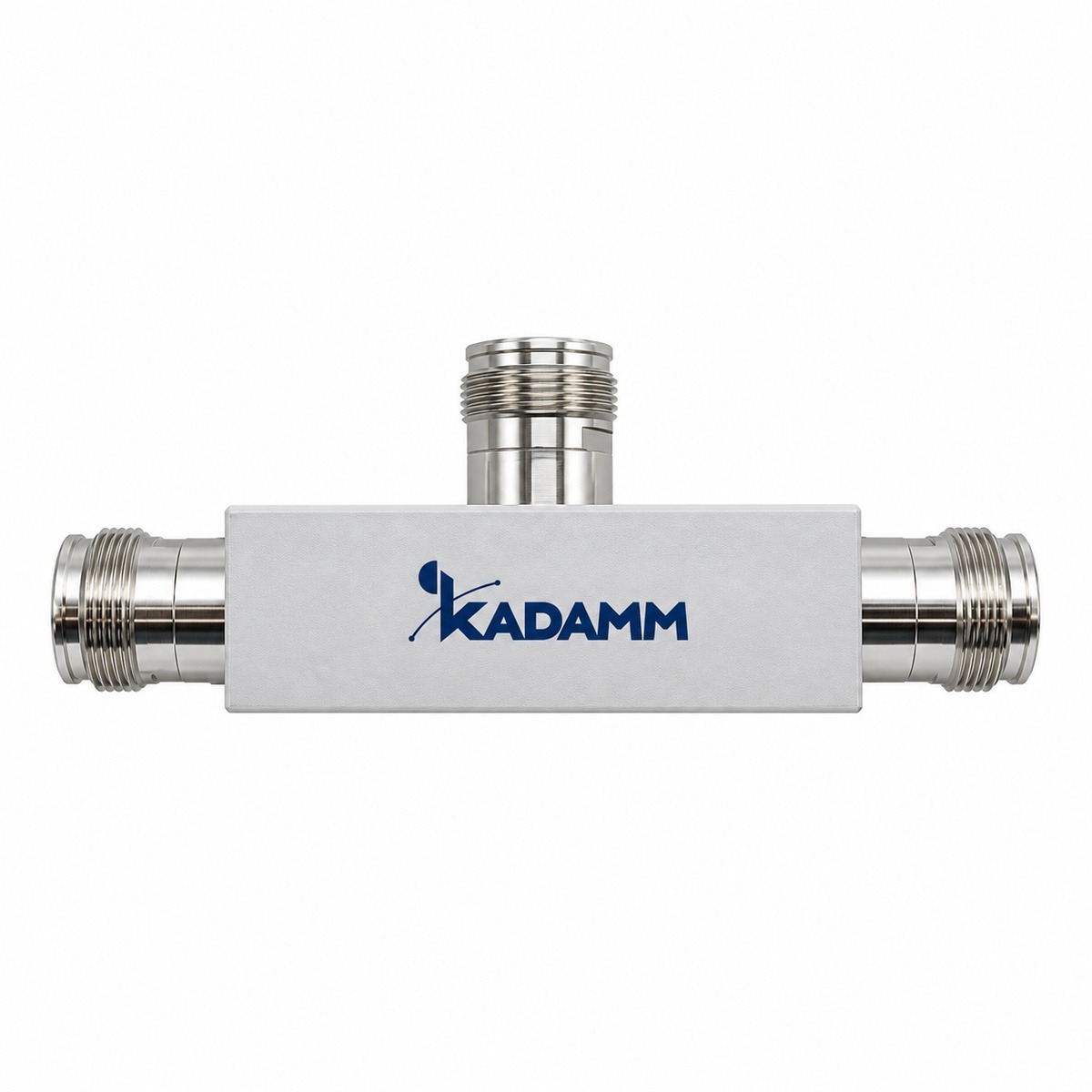

- Полосы 550–4000 МГц, у ДН-690/3800 — 690–3800 МГц
- Разъём 4.3-10, у ДН-690/3800 — 4.3-10 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

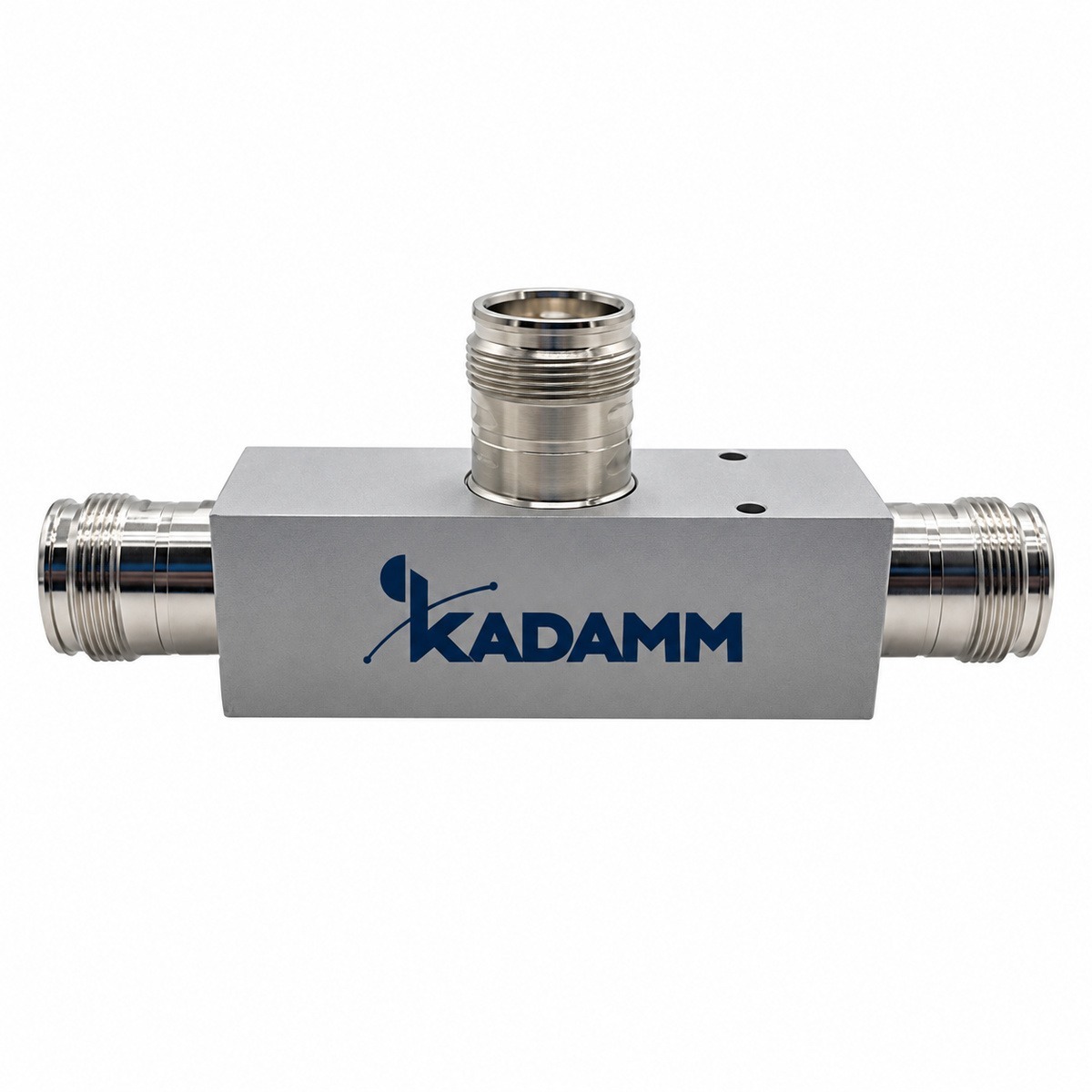

- Полосы 550–4000 МГц, у ДН-698/3800 — 698–3800 МГц
- Разъём 4.3-10, у ДН-698/3800 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДН-550/4000 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 550–4000 МГц |
| Коэффициенты деления | 2:1, 3:1, 4:1, 6:1, 7:1, 10:1, 20:1, 30:1, 100:1, 1000:1 (по исполнению) |
| Допуск ответвления | ±0,8…±1,3 дБ (по исполнению) |
| Возвратные потери | ≥18…≥21 дБ (по исполнению) |
| PIM3 | ≤−160 дБн (2 × 43 дБм) |
| Средняя мощность | до 500 Вт |
| Пиковая мощность | до 1500 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 65,5 × 25 × 25 мм (без разъёмов и кронштейна) |
| Масса | 0,26 кг |
| Цвет | светло-серый (по заказу — другой) |
| Монтаж | настенный (кронштейн заказывается отдельно) |
| Температура эксплуатации | −40…+65 °C |
| Относительная влажность | до 95 % |
| Степень защиты | IP65 (для помещений и улицы) |
Исполнения
| Артикул | Деление | Номинал отвода | Потери магистрали / отвода | Допуск | Возвратные потери |
|---|---|---|---|---|---|
| KADAMM ДН-2-550/4000-43 | 2:1 | 3 дБ | 1,8 / 4,8 дБ | ±0,8 дБ | ≥18 дБ |
| KADAMM ДН-3-550/4000-43 | 3:1 | 4,8 дБ | 1,3 / 6,1 дБ | ±0,8 дБ | ≥19 дБ |
| KADAMM ДН-4-550/4000-43 | 4:1 | 6,0 дБ | 1,0 / 7,0 дБ | ±0,8 дБ | ≥19 дБ |
| KADAMM ДН-6-550/4000-43 | 6:1 | 8,0 дБ | 0,7 / 8,6 дБ | ±0,8 дБ | ≥20 дБ |
| KADAMM ДН-7-550/4000-43 | 7:1 | 8,5 дБ | 0,6 / 9,0 дБ | ±1,0 дБ | ≥20 дБ |
| KADAMM ДН-10-550/4000-43 | 10:1 | 10 дБ | 0,4 / 10,4 дБ | ±1,0 дБ | ≥20 дБ |
| KADAMM ДН-20-550/4000-43 | 20:1 | 13 дБ | 0,2 / 13,2 дБ | ±1,0 дБ | ≥21 дБ |
| KADAMM ДН-30-550/4000-43 | 30:1 | 15 дБ | 0,1 / 15,1 дБ | ±1,3 дБ | ≥21 дБ |
| KADAMM ДН-100-550/4000-43 | 100:1 | 20 дБ | 0,1 / 20,1 дБ | ±1,3 дБ | ≥21 дБ |
| KADAMM ДН-1000-550/4000-43 | 1000:1 | 30 дБ | 0,1 / 30,1 дБ | ±1,3 дБ | ≥21 дБ |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДН-550/4000.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДН-550/4000.
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у ДН-550/4000 — 4.3-10 (розетка).
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах ДН-550/4000:
Перед заказом KADAMM ДН-550/4000 сверьте с проектом:
- Частоты оборудования — внутри 550–4000 МГц
- Разъёмы — 4.3-10
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка).
- После затяжки соединения ДН-550/4000 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ДН-550/4000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДН-550/4000 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДН-550/4000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДН-550/4000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДН-550/4000 | KADAMM ДН-450/4000 | KADAMM ДН-690/3800 | KADAMM ДН-698/3800 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 550–4000 МГц | 450–4000 МГц | 690–3800 МГц | 698–3800 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | 0,26 кг | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
