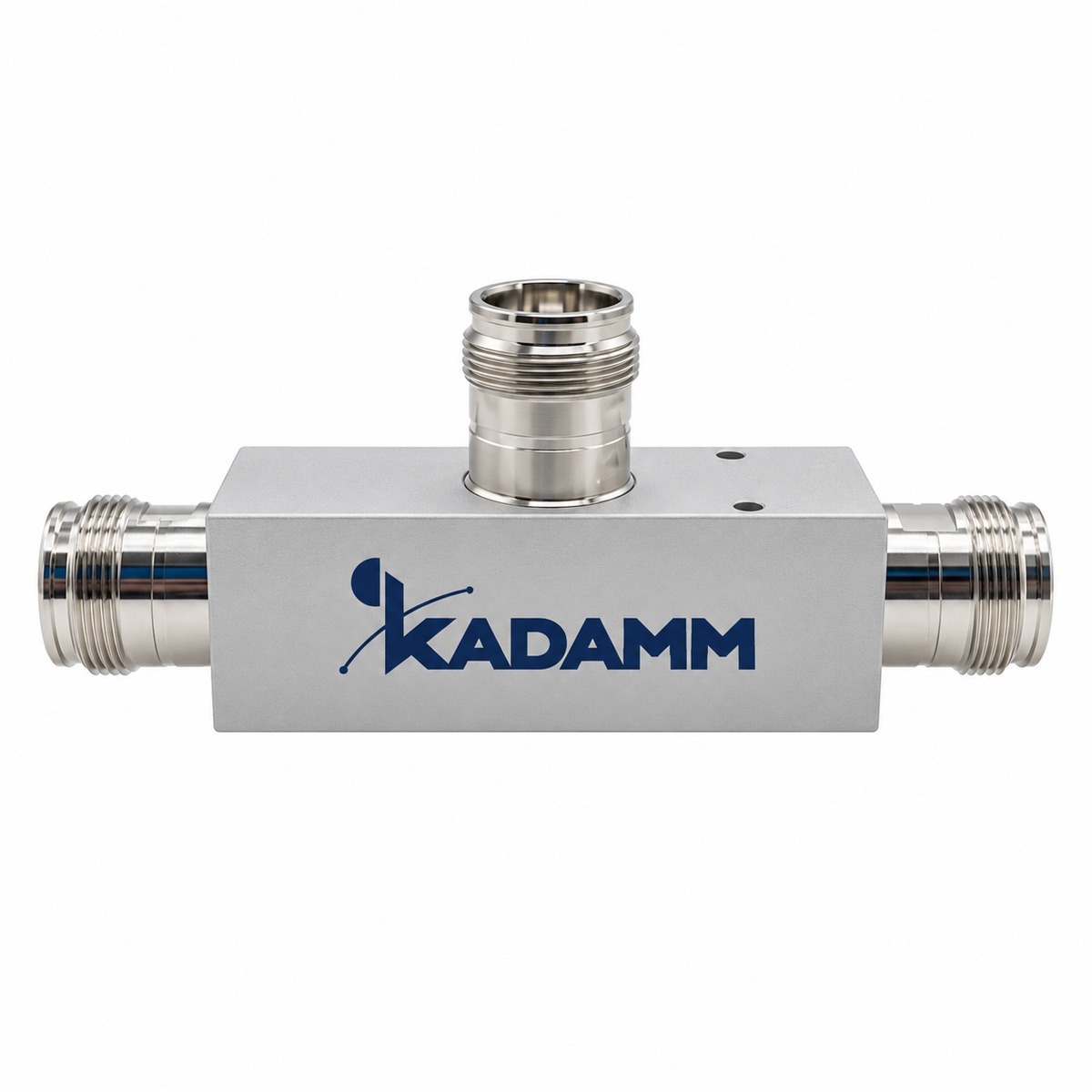

КАДАММ ДН-6-380/3800 — неравноплечий ответвитель (таппер) KADAMM: 380–3800 МГц, деление мощности -1,35 дБ, PIM3 ≤−160 дБн при 2×43 дБм.
О модели
Назначение КАДАММ ДН-6-380/3800 — неравноплечий ответвитель (таппер): делит мощность неравно: большая часть идёт дальше по магистрали, меньшая — в отвод к антенне. Полоса 380–3800 МГц у ДН-6-380/3800 перекрывает сети TETRA 380–400 МГц, радиосвязь UHF 400–470 МГц, LTE 700, LTE 800 и GSM-900 и LTE 900. Главный параметр ДН-6-380/3800 — деление мощности: -1,35 дБ.
Согласование: ≤1,35 (698–2700 МГц), ≤1,4 (380–3800 МГц). Интермодуляция PIM3 ДН-6-380/3800 — ≤−160 дБн при 2×43 дБм: это важно, когда через узел идут несущие нескольких операторов. Допустимая мощность — 300 Вт.
Разъёмы: 4.3-10, розетка. Габариты — по исполнению, масса 0,23 кг. Рабочая температура — −35 … +75 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–3800 МГц |
| Деление мощности | -1,35 дБ |
| Переходное ослабление | 6 дБ |
| Потери рассеяния | 0,3 дБ |
| КСВН | ≤1,35 (698–2700 МГц), ≤1,4 (380–3800 МГц) |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10, розетка |
| Рабочая температура | −35 … +75 °C |
| Масса | 0,23 кг |
Вопросы по модели
Рабочий диапазон ДН-6-380/3800 — 380–3800 МГц.
Деление мощности — -1,35 дБ.
4.3-10, розетка. Исполнение ДН-6-380/3800 с другими разъёмами — уточняйте у менеджера.
К ДН-6-380/3800 прилагаются техническое описание серии и каталог (блок документов); сертификаты и декларации высылаем по запросу.
