Ответвители неравноплечие (тапперы): 340–617 / 617–960 / 1700–2700 МГц.
Что представляет собой устройство

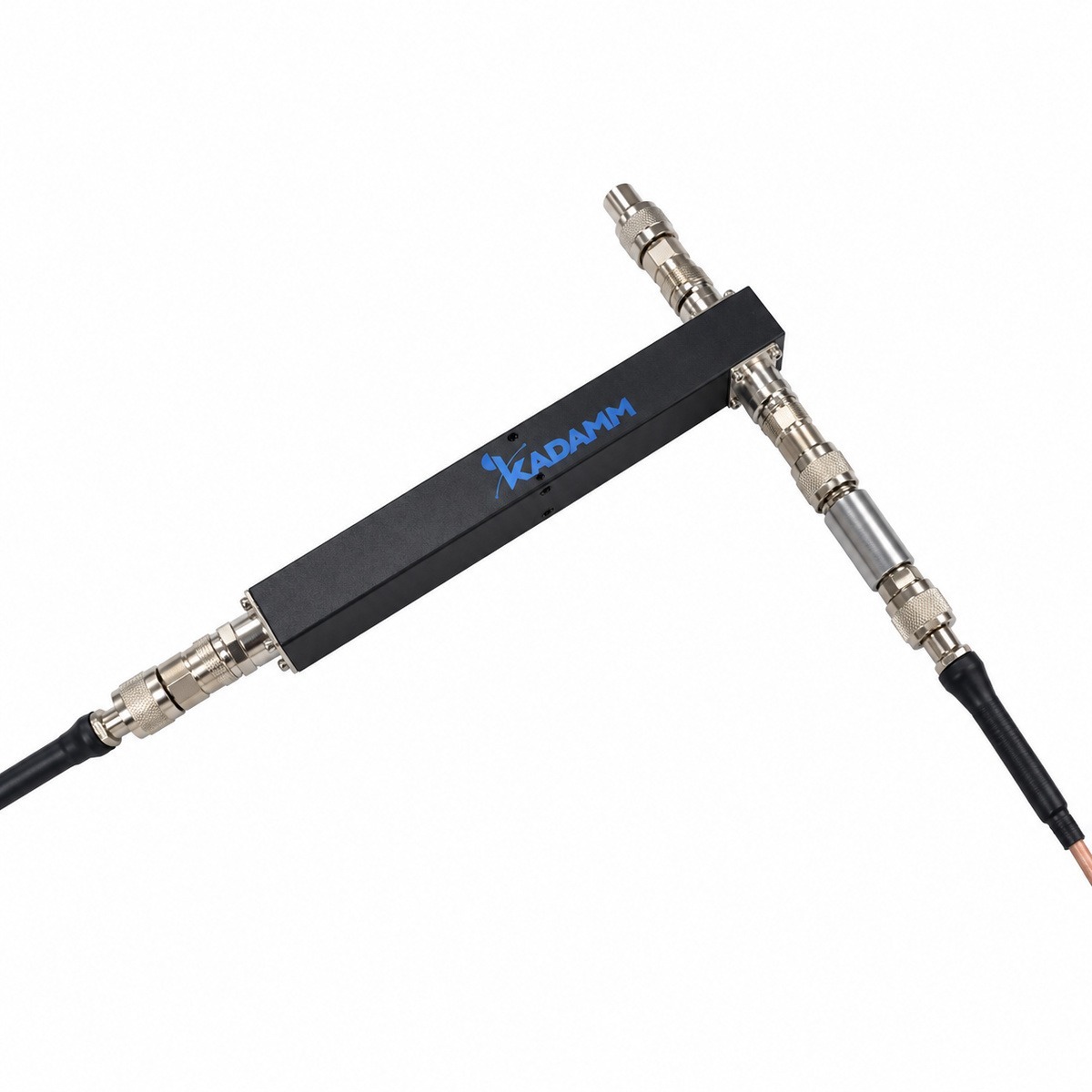

KADAMM ДН-340/2700-200 — ответвители неравноплечие (тапперы) диапазона 340–617 / 617–960 / 1700–2700 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход (ответвление 3–30 дБ), а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: КСВН — ≤1,35; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N-F; исполнение — IP65, улица и помещения; рабочая температура — −35…+75 °C.
В серии 10 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Деление, Ответвление, Потери в линии, дБ, КСВН) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 340–2700 МГц, у ДН-136/2700 — 136–2700 МГц
- Разъём N-F, у ДН-136/2700 — N / 4.3-10 / 7-16
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 340–2700 МГц, у ДН-790/2700 — 790–2700 МГц
- Разъём N-F, у ДН-790/2700 — 4.3-10 (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 340–2700 МГц, у НО-3-694/2700-N — 694–2700 МГц
- Разъём N-F, у НО-3-694/2700-N — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДН-340/2700-200 с запасом по краям.
Согласование ДН-340/2700-200 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны | 340–617 / 617–960 / 1700–2700 МГц |
| Средняя мощность | 200 Вт |
| Точность ответвления | от ±1,0 до ±2,15 дБ (по номиналу и полосе) |
| КСВН входа | ≤1,30–1,35 |
| PIM | не нормируется |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N (розетка) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Корпус | алюминиевый сплав, окраска |
| Защита | IP65, улица и помещения |
| Рабочая температура | −35…+75 °C |
| Габариты | уточняйте у менеджера |
Исполнения
| Артикул | Деление | Ответвление | Потери в линии, дБ | КСВН |
|---|---|---|---|---|
| KADAMM ДН-3-340/2700-200 | 2:1 | 3 дБ | 1,4–3,10 | ≤1,35 |
| KADAMM ДН-5-340/2700-200 | 3:1 | 5 дБ | 0,99–2,50 | ≤1,35 |
| KADAMM ДН-6-340/2700-200 | 4:1 | 6 дБ | 0,75–1,75 | ≤1,35 |
| KADAMM ДН-7-340/2700-200 | 4:1 | 7 дБ | 0,65–1,45 | ≤1,35 |
| KADAMM ДН-8-340/2700-200 | 6:1 | 8 дБ | 0,45–1,40 | ≤1,35 |
| KADAMM ДН-10-340/2700-200 | 10:1 | 10 дБ | 0,20–0,80 | ≤1,30 |
| KADAMM ДН-13-340/2700-200 | 10:1 | 13 дБ | 0,13–0,80 | ≤1,30 |
| KADAMM ДН-15-340/2700-200 | 30:1 | 15 дБ | 0,01–0,45 | ≤1,30 |
| KADAMM ДН-20-340/2700-200 | 100:1 | 20 дБ | 0,01–0,40 | ≤1,30 |
| KADAMM ДН-30-340/2700-200 | 1000:1 | 30 дБ | 0,01–0,35 | ≤1,30 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДН-340/2700-200.
- IEC 60529 — документ, на который ссылается техническое описание ДН-340/2700-200.
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах ДН-340/2700-200:
Перед заказом KADAMM ДН-340/2700-200 сверьте с проектом:
- Частоты оборудования — внутри 340–2700 МГц
- Разъёмы — N-F
- Климат площадки — в пределах −35…+75 °C
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N-F.
- Разъёмы ДН-340/2700-200 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ДН-340/2700-200 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Таппер КАДАММ ДН-340/2700-200 выбранного номинала
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДН-340/2700-200 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДН-340/2700-200 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДН-340/2700-200 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДН-340/2700-200 | KADAMM ДН-136/2700 | KADAMM ДН-790/2700 | KADAMM НО-3-694/2700-N |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 340–2700 МГц | 136–2700 МГц | 790–2700 МГц | 694–2700 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | — | уточняйте у менеджера | уточняйте у менеджера | 0,25 |
| Страница | Эта модель | Открыть | Открыть | Открыть |
