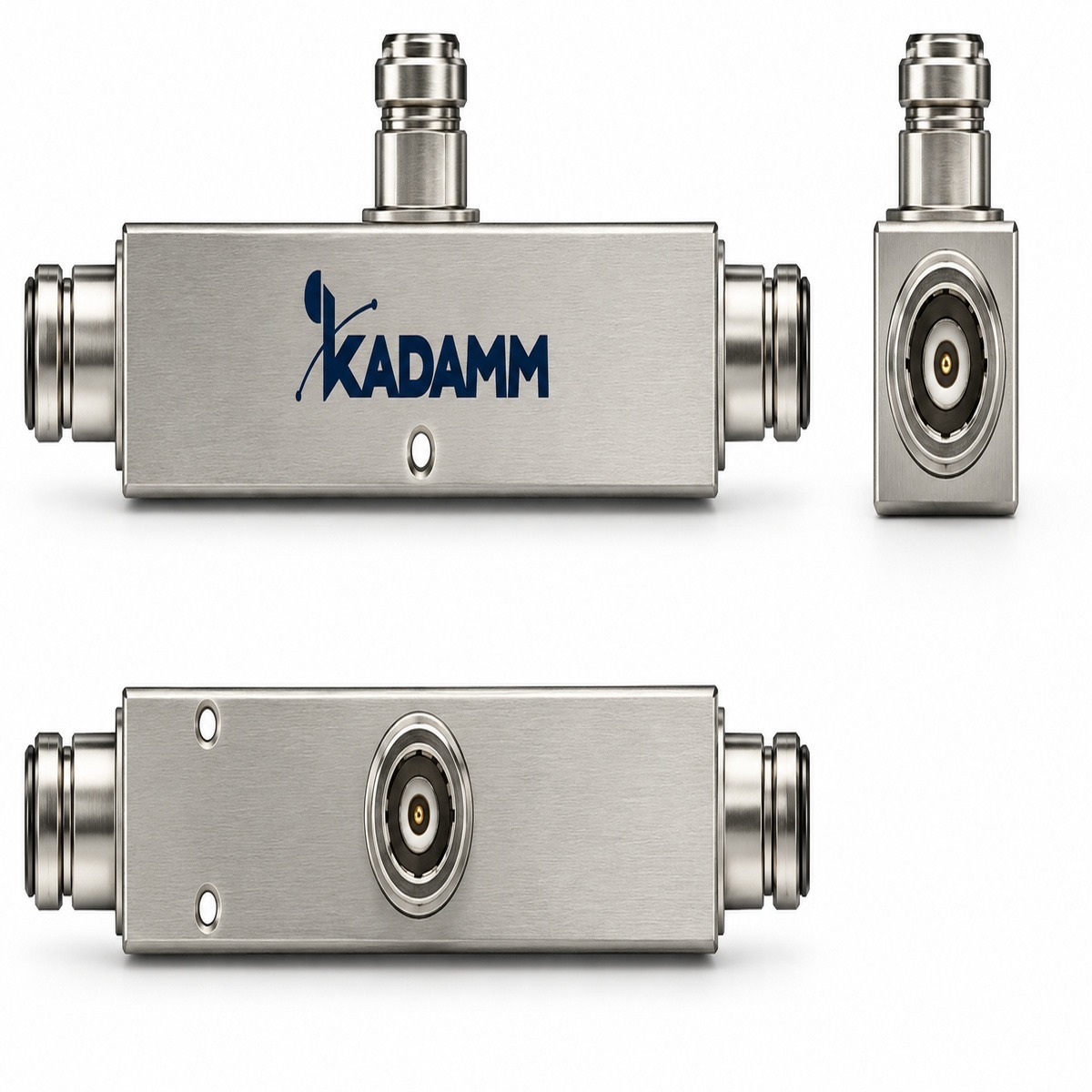

Ответвители неравноплечие (тапперы): 136–2700 МГц.
Что представляет собой устройство
KADAMM ДН-136/2700 — ответвители неравноплечие (тапперы) диапазона 136–2700 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход (ответвление 5–20 дБ), а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: КСВН — 136/960: ≤1,10…1,40 (по отводу); 136/2700: ≤1,35 (350–960 МГц), ≤1,25 (1710–2700 МГц); допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — −160 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — N / 4.3-10 / 7-16; исполнение — IP65; рабочая температура — −35…+85 °C.
В серии 27 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Деление, Полоса, МГц, Отвод, дБ, КСВН, Разъём) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM

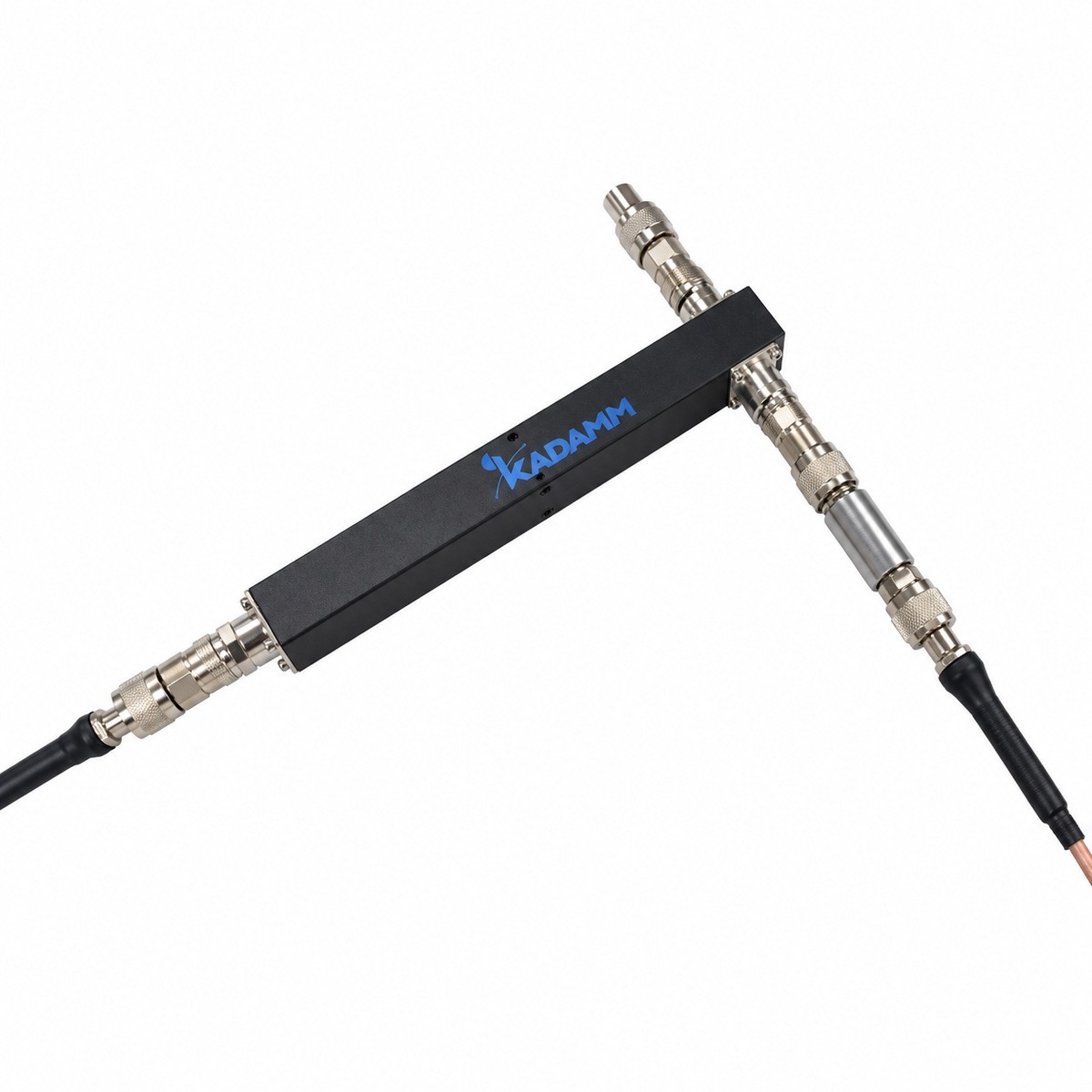

- Полосы 136–2700 МГц, у ДН-340/2700-200 — 340–2700 МГц
- Разъём N / 4.3-10 / 7-16, у ДН-340/2700-200 — N-F
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

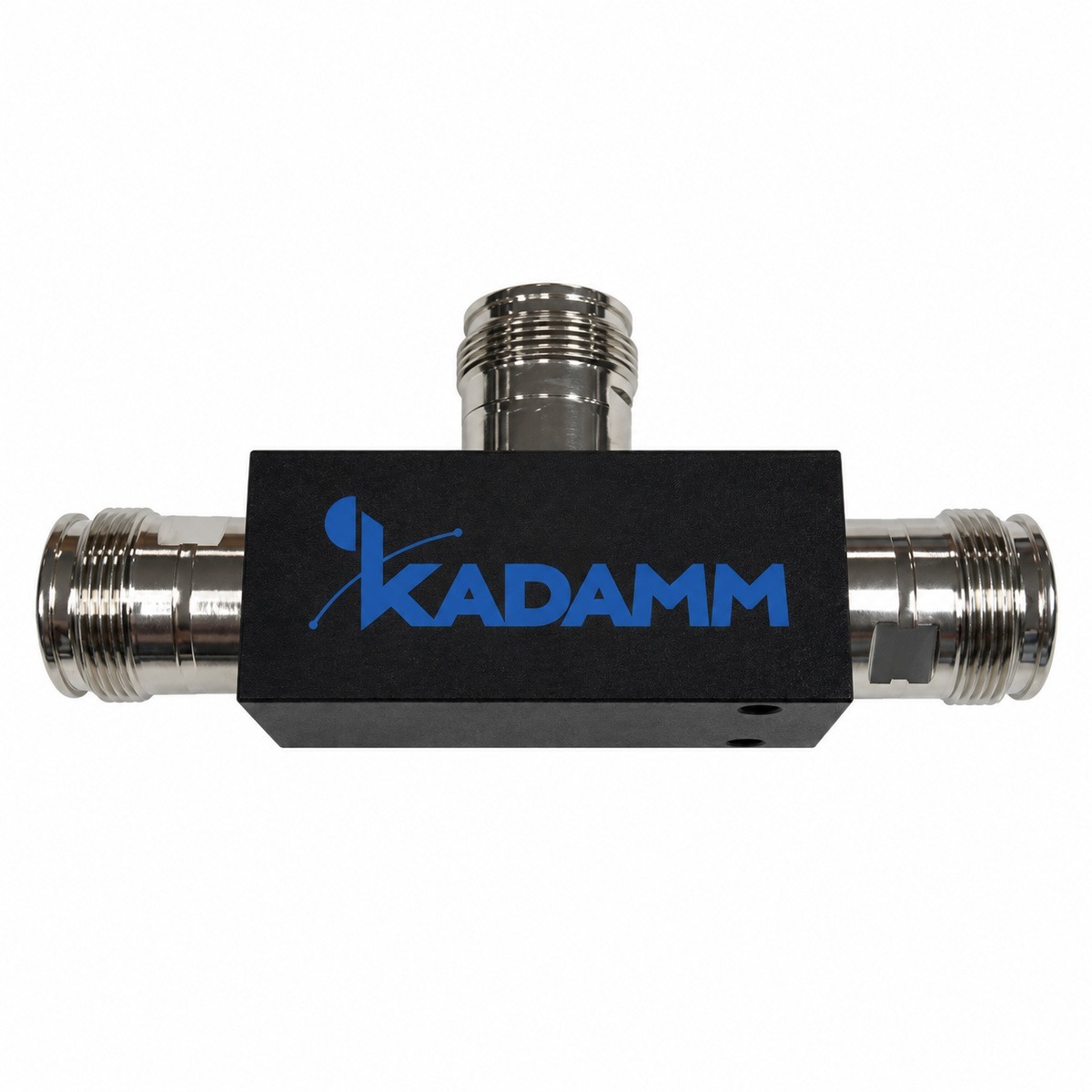

- Полосы 136–2700 МГц, у ДН-790/2700 — 790–2700 МГц
- Разъём N / 4.3-10 / 7-16, у ДН-790/2700 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 136–2700 МГц, у ДН-136/5930 — 136–5930 МГц
- Разъём N / 4.3-10 / 7-16, у ДН-136/5930 — N или 4.3-10 (розетка) — по артикулу
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДН-136/2700 с запасом по краям.
Согласование ДН-136/2700 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 136–960 МГц (ДН-…-136/960); 136–350 / 350–960 / 1710–2700 МГц (ДН-…-136/2700, 960–1710 МГц не нормирован) |
| Деление / отвод | по артикулу — см. таблицу |
| КСВН | 136/960: ≤1,10…1,40 (по отводу); 136/2700: ≤1,35 (350–960 МГц), ≤1,25 (1710–2700 МГц) |
| PIM3 | ≤−160 дБн (2 × 43 дБм, отражённая, 900 и 1800 МГц) |
| Мощность | 200 Вт (136/2700); 136/960 — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N, 4.3-10, 7-16 (розетка) — по артикулу |
| Габариты | 136/2700: 140,4 × 43 × 25 (N), 146,8 × 46 × 25 (4.3-10), 144,2 × 45 × 25 мм (7-16); 136/960 (4.3-10): 162 × 46 × 25 мм; по ранней редакции технического описания — до 155,6 / 162 мм, уточняйте у менеджера |
| Исполнение | IP65 |
| Температура эксплуатации | −35…+85 °C |
| Масса | уточняйте у менеджера |
Исполнения
| Артикул | Деление | Полоса, МГц | Отвод, дБ | КСВН | Разъём |
|---|---|---|---|---|---|
| KADAMM ДН-2-136/960-43 | 2:1 | 136–960 | 5 | ≤1,40 | 4.3-10 (розетка) |
| KADAMM ДН-4-136/960-43 | 4:1 | 136–960 | 7 | ≤1,30 | 4.3-10 (розетка) |
| KADAMM ДН-10-136/960-43 | 10:1 | 136–960 | 10 | ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-20-136/960-43 | 20:1 | 136–960 | 13 | ≤1,20 | 4.3-10 (розетка) |
| KADAMM ДН-30-136/960-43 | 30:1 | 136–960 | 15 | ≤1,15 | 4.3-10 (розетка) |
| KADAMM ДН-100-136/960-43 | 100:1 | 136–960 | 20 | ≤1,10 | 4.3-10 (розетка) |
| KADAMM ДН-2-136/2700-N | 2:1 | 136–350 / 350–960 / 1710–2700 | 6,4 ±1,1 / 5,0 ±1,2 / 5,0 ±0,6 | ≤1,35 / ≤1,25 | N (розетка) |
| KADAMM ДН-3-136/2700-N | 3:1 | 136–350 / 350–960 / 1710–2700 | 7,9 ±1,1 / 6,3 ±1,0 / 6,0 ±0,6 | ≤1,35 / ≤1,25 | N (розетка) |
| KADAMM ДН-4-136/2700-N | 4:1 | 136–350 / 350–960 / 1710–2700 | 8,5 ±1,1 / 7,3 ±0,8 / 7,0 ±0,6 | ≤1,35 / ≤1,25 | N (розетка) |
| KADAMM ДН-6-136/2700-N | 6:1 | 136–350 / 350–960 / 1710–2700 | 9,4 ±1,1 / 8,3 ±0,7 / 8,0 ±0,6 | ≤1,35 / ≤1,25 | N (розетка) |
| KADAMM ДН-10-136/2700-N | 10:1 | 136–350 / 350–960 / 1710–2700 | 11,0 ±1,1 / 9,8 ±0,6 / 10,0 ±0,6 | ≤1,35 / ≤1,25 | N (розетка) |
| KADAMM ДН-30-136/2700-N | 30:1 | 136–350 / 350–960 / 1710–2700 | 15,3 ±0,8 / 14,7 ±0,6 / 15,0 ±0,8 | ≤1,35 / ≤1,25 | N (розетка) |
| KADAMM ДН-100-136/2700-N | 100:1 | 136–350 / 350–960 / 1710–2700 | 19,8 ±0,6 / 19,7 ±0,6 / 20,4 ±0,6 | ≤1,35 / ≤1,25 | N (розетка) |
| KADAMM ДН-2-136/2700-43 | 2:1 | 136–350 / 350–960 / 1710–2700 | 6,4 ±1,1 / 5,0 ±1,2 / 5,0 ±0,6 | ≤1,35 / ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-3-136/2700-43 | 3:1 | 136–350 / 350–960 / 1710–2700 | 7,9 ±1,1 / 6,3 ±1,0 / 6,0 ±0,6 | ≤1,35 / ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-4-136/2700-43 | 4:1 | 136–350 / 350–960 / 1710–2700 | 8,5 ±1,1 / 7,3 ±0,8 / 7,0 ±0,6 | ≤1,35 / ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-6-136/2700-43 | 6:1 | 136–350 / 350–960 / 1710–2700 | 9,4 ±1,1 / 8,3 ±0,7 / 8,0 ±0,6 | ≤1,35 / ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-10-136/2700-43 | 10:1 | 136–350 / 350–960 / 1710–2700 | 11,0 ±1,1 / 9,8 ±0,6 / 10,0 ±0,6 | ≤1,35 / ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-30-136/2700-43 | 30:1 | 136–350 / 350–960 / 1710–2700 | 15,3 ±0,8 / 14,7 ±0,6 / 15,0 ±0,8 | ≤1,35 / ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-100-136/2700-43 | 100:1 | 136–350 / 350–960 / 1710–2700 | 19,8 ±0,6 / 19,7 ±0,6 / 20,4 ±0,6 | ≤1,35 / ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-2-136/2700-716 | 2:1 | 136–350 / 350–960 / 1710–2700 | 6,4 ±1,1 / 5,0 ±1,2 / 5,0 ±0,6 | ≤1,35 / ≤1,25 | 7-16 (розетка) |
| KADAMM ДН-3-136/2700-716 | 3:1 | 136–350 / 350–960 / 1710–2700 | 7,9 ±1,1 / 6,3 ±1,0 / 6,0 ±0,6 | ≤1,35 / ≤1,25 | 7-16 (розетка) |
| KADAMM ДН-4-136/2700-716 | 4:1 | 136–350 / 350–960 / 1710–2700 | 8,5 ±1,1 / 7,3 ±0,8 / 7,0 ±0,6 | ≤1,35 / ≤1,25 | 7-16 (розетка) |
| KADAMM ДН-6-136/2700-716 | 6:1 | 136–350 / 350–960 / 1710–2700 | 9,4 ±1,1 / 8,3 ±0,7 / 8,0 ±0,6 | ≤1,35 / ≤1,25 | 7-16 (розетка) |
| KADAMM ДН-10-136/2700-716 | 10:1 | 136–350 / 350–960 / 1710–2700 | 11,0 ±1,1 / 9,8 ±0,6 / 10,0 ±0,6 | ≤1,35 / ≤1,25 | 7-16 (розетка) |
| KADAMM ДН-30-136/2700-716 | 30:1 | 136–350 / 350–960 / 1710–2700 | 15,3 ±0,8 / 14,7 ±0,6 / 15,0 ±0,8 | ≤1,35 / ≤1,25 | 7-16 (розетка) |
| KADAMM ДН-100-136/2700-716 | 100:1 | 136–350 / 350–960 / 1710–2700 | 19,8 ±0,6 / 19,7 ±0,6 / 20,4 ±0,6 | ≤1,35 / ≤1,25 | 7-16 (розетка) |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДН-136/2700.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДН-136/2700.
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах ДН-136/2700:
Перед заказом KADAMM ДН-136/2700 сверьте с проектом:
- Частоты оборудования — внутри 136–2700 МГц
- Разъёмы — N / 4.3-10 / 7-16
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N, 4.3-10, 7-16 (розетка) — по артикулу.
- После затяжки соединения ДН-136/2700 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ДН-136/2700 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДН-136/2700 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДН-136/2700 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДН-136/2700 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
