Делитель мощности: 800–2700 МГц.
О модели

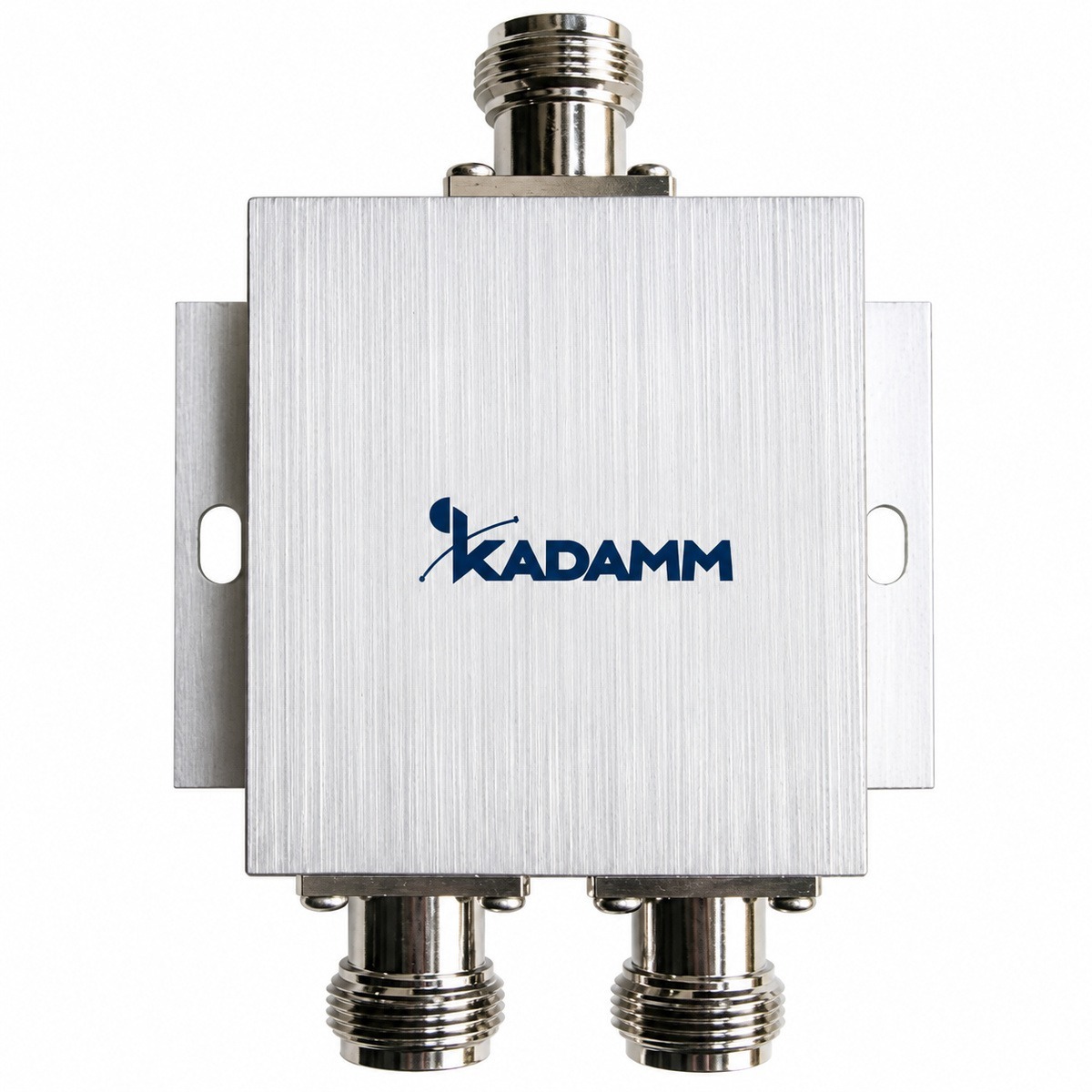

KADAMM ДМУ-800/2700-N-100 — делитель мощности диапазона 800–2700 МГц. Делитель мощности делит сигнал поровну между 2 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (2 выхода) — 3 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤0,4 дБ сверх деления. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Развязка между выходами — ≥20 дБ. Она есть у мостовых делителей (схема Уилкинсона): нагрузки на разных выходах не влияют друг на друга. У полостных делителей развязки между выходами нет, зато выше допустимая мощность и ниже интермодуляция.
Основные параметры тракта: вносимое ослабление — ≤0,4 дБ сверх деления; КСВН — ≤1,30; допустимая мощность — 100 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−140 дБн при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — розетка N; размеры — 96×74×23 мм; масса — 0,2 кг; рабочая температура — −50 … +70 °C.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 96×74×23 мм.
- Масса: 0,2 кг.
- Разъёмы: розетка N; разъём типа N — резьбовой разъём 50 Ом общего применения; присоединительные размеры — по IEC 61169-16.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «делитель мощности коаксиальный (разветвитель)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 800–2700 МГц |
| Выходов | 2 |
| Деление мощности | 3,0 дБ |
| Вносимые потери | ≤0,4 дБ сверх деления |
| КСВН | ≤1,30 |
| Развязка | ≥20 дБ |
| PIM3 | ≤−140 дБн при 2×43 дБм |
| Мощность | 100 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −50 … +70 °C |
| Габариты | 96×74×23 мм |
| Масса | 0,2 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ДМУ-800/2700-N-100 выпускается в одном исполнении: разъёмы — розетка N; габариты 96×74×23 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Выходов / Деление / Потери / КСВН / Развязка / ИМ3 / Мощность / Масса / Габариты |
|---|---|
| КАДАММ ДМУ-2-800/2700-N-100 | 2 / 3,0 дБ / ≤0,4 дБ / ≤1,30 / ≥20 дБ / ≤−140 дБн / 100 Вт / 0,2 кг / 96×74×23 мм |
Поддерживаемые диапазоны
В полосы ДМУ-800/2700-N-100 попадает 8 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 800–2700 МГц | B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 |
Сети и стандарты в полосе
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Где узел стоит в тракте.
Делитель ставят в точке ветвления, где сигнал нужно поровну разнести по нескольким направлениям — на этажи, крылья здания или группы антенн.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал с входа ДМУ-800/2700-N-100 делится поровну на 2 выхода, потери на каждом с учётом деления — не более 0,4 дБ сверх деления.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на вход ДМУ-800/2700-N-100 подаётся 43 дБм (20 Вт). Уровни на выходах по исполнениям — в таблице.
- Так считают цепочку: уровень на выходе одного узла становится входом следующего, к нему прибавляют затухание кабеля между ними.
| Исполнение | На каждом выходе, дБм |
|---|---|
| КАДАММ ДМУ-2-800/2700-N-100 | 43 − 3 − 0,4 = 39,6 |
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты 96×74×23 мм и массу 0,2 кг.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДМУ-800/2700-N-100.
- КАДАММ ДМ-340/2700-С: полоса 340–2700 МГц, 340–2700 МГц, 340–2700 МГц.
- КАДАММ ДМУ-698/2700-N: полоса 12–694 МГц, 694–2700 МГц, 698–2700 МГц; вносимые потери не более 0,5–2,7 дБ сверх деления.
- КАДАММ ДМ-2-700/2700-N-500: полоса 700–2700 МГц; мощность 500 Вт средняя, 3000 Вт пиковая.
Модели серии сравнивают прежде всего по полосе и параметру «число отводов», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДМУ-800/2700-N-100 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДМУ-800/2700-N-100 | ДМ-340/2700-С | ДМУ-698/2700-N | ДМ-2-700/2700-N-500 | ДМ-3-700/2700-N-500 |
|---|---|---|---|---|---|
| Диапазон частот | 800–2700 МГц | 340–2700 / 340–2700 / 340–2700 МГц | 698–2700 МГц; исполнение ДМУ-12-694/2700-N — 694–2700 МГц | 700–2700 МГц | 700–2700 МГц |
| Выходов | 2 | 2 | 2 / 3 / 4 / 6 / 12 | 2 | 3 |
| Деление мощности | 3,0 дБ | 3,0 / 4,8 / 6,0 дБ | 3,0 / 4,8 / 6,0 / 7,8 / 10,8 дБ | — | — |
| Вносимые потери | ≤0,4 дБ сверх деления | ≤0,4 / ≤0,6 / ≤0,6 дБ | не более 0,5–2,7 дБ сверх деления (по исполнению) | — | — |
| КСВН | ≤1,30 | ≤1,3 | не более 1,30–1,40 (по исполнению) | ≤1,3 | ≤1,3 |
| Развязка | ≥20 дБ | — | не менее 16–20 дБ (по исполнению) | — | — |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Делитель мощности КАДАММ ДМУ-800/2700-N-100 с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДМУ-800/2700-N-100 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
Вопросы и ответы
Короткие ответы на частые вопросы о модели.
