Делитель мощности: 88–108 МГц.
Что представляет собой устройство

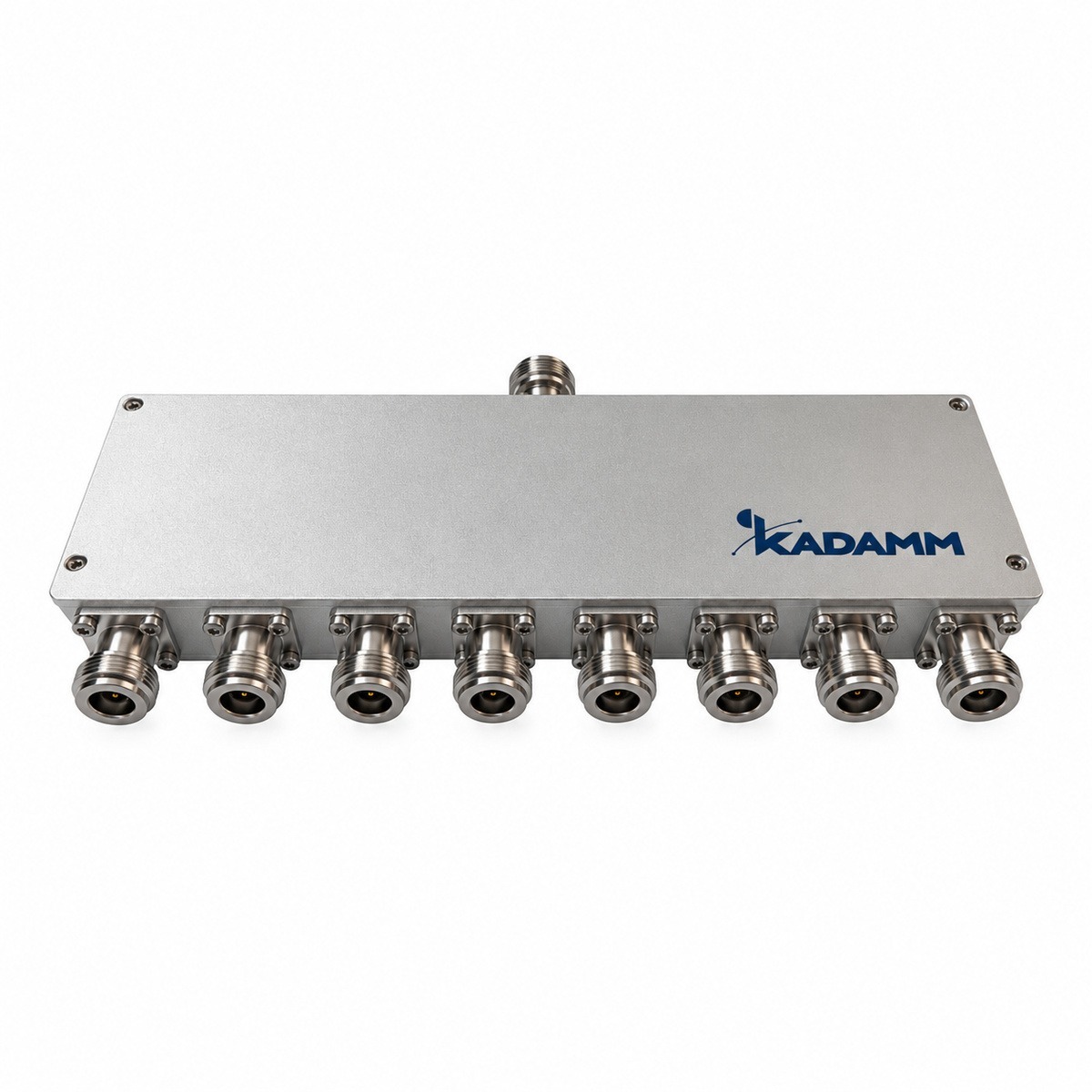

KADAMM ДМУ-8-88/108-N — делитель мощности диапазона 88–108 МГц. Делитель мощности делит сигнал поровну между 8 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (8 выхода) — 9 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤ 2,0 дБ. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Развязка между выходами — не менее 18 дБ. Она есть у мостовых делителей (схема Уилкинсона): нагрузки на разных выходах не влияют друг на друга. У полостных делителей развязки между выходами нет, зато выше допустимая мощность и ниже интермодуляция.
Основные параметры тракта: КСВН — ≤1,25; допустимая мощность — 1 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка); размеры — 58 × 200 × 22 ( мм ); масса — 660 г; рабочая температура — −35…+75 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 88–108 МГц, у ДМУ-8-1280/1300-N — 1280–1300 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 88–108 МГц, у ДМУ-8-134/960-N — 134–960 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 88–108 МГц, у ДМУ-8-617/3980-NEX10 — 617–3980 МГц
- Разъём N (розетка), у ДМУ-8-617/3980-NEX10 — NEX10 (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДМУ-8-88/108-N с запасом по краям.
Согласование ДМУ-8-88/108-N с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 88–108 МГц |
| Мощность | 1 Вт |
| Волновое сопротивление | 50 Ом |
| Деление мощности | 9 дБ |
| Дополнительные вносимые потери | ≤ 2,0 дБ |
| КСВН входа | ≤1,25 |
| КСВН выходов | ≤1,20 |
| Развязка / подавление | не менее 18 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 58 × 200 × 22 ( мм ) |
| Масса | 660 г |
| Температура эксплуатации | −35…+75 °C |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМУ-8-88/108-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМУ-8-88/108-N.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Перед заказом KADAMM ДМУ-8-88/108-N сверьте с проектом:
- Частоты оборудования — внутри 88–108 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- Разъёмы ДМУ-8-88/108-N на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ДМУ-8-88/108-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМУ-8-88/108-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМУ-8-88/108-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМУ-8-88/108-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

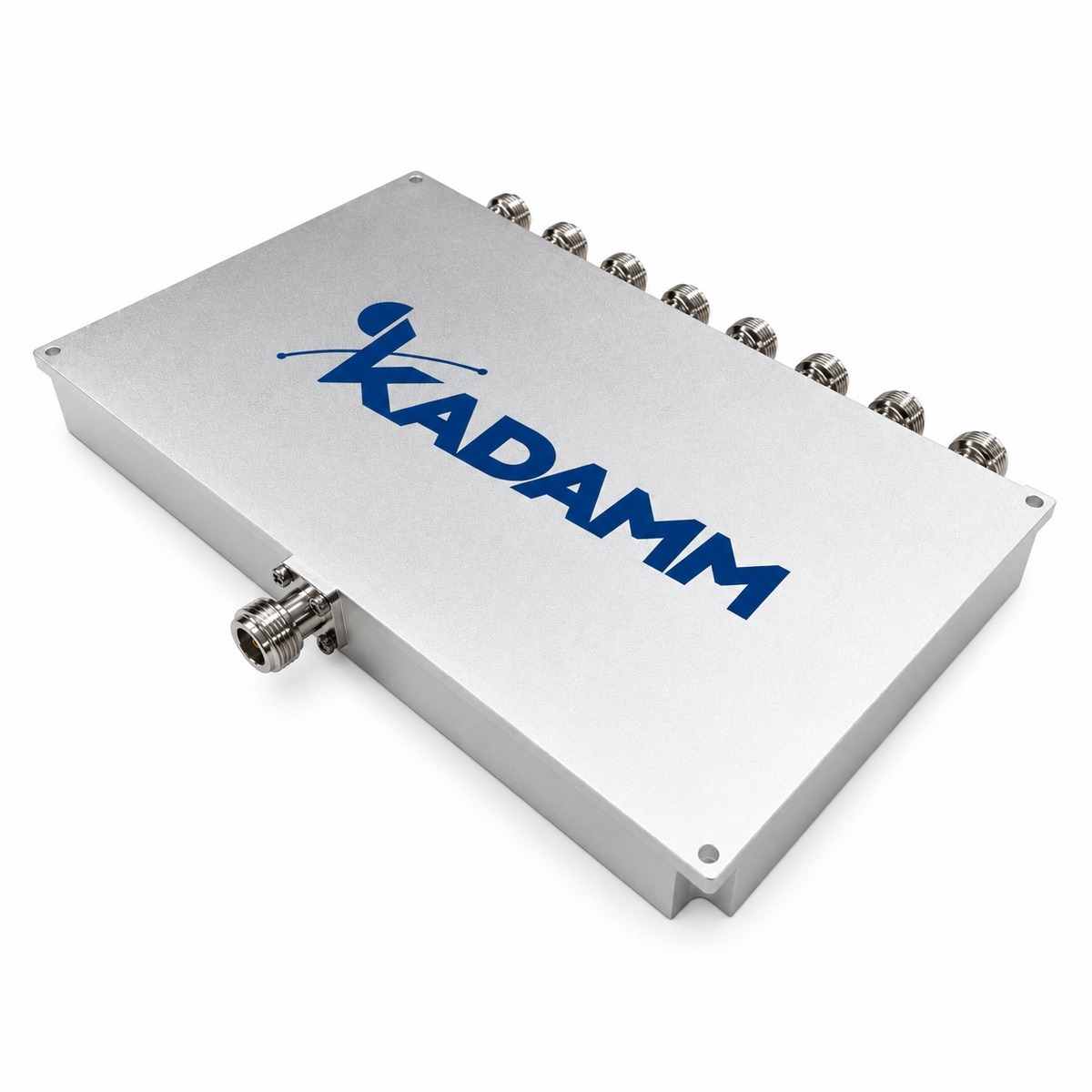

| Параметр | KADAMM ДМУ-8-88/108-N | KADAMM ДМУ-8-1280/1300-N | KADAMM ДМУ-8-134/960-N | KADAMM ДМУ-8-617/3980-NEX10 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 88–108 МГц | 1280–1300 МГц | 134–960 МГц | 617–3980 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | 660 г | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
