Делитель мощности: 617–3980 МГц.
Что представляет собой устройство

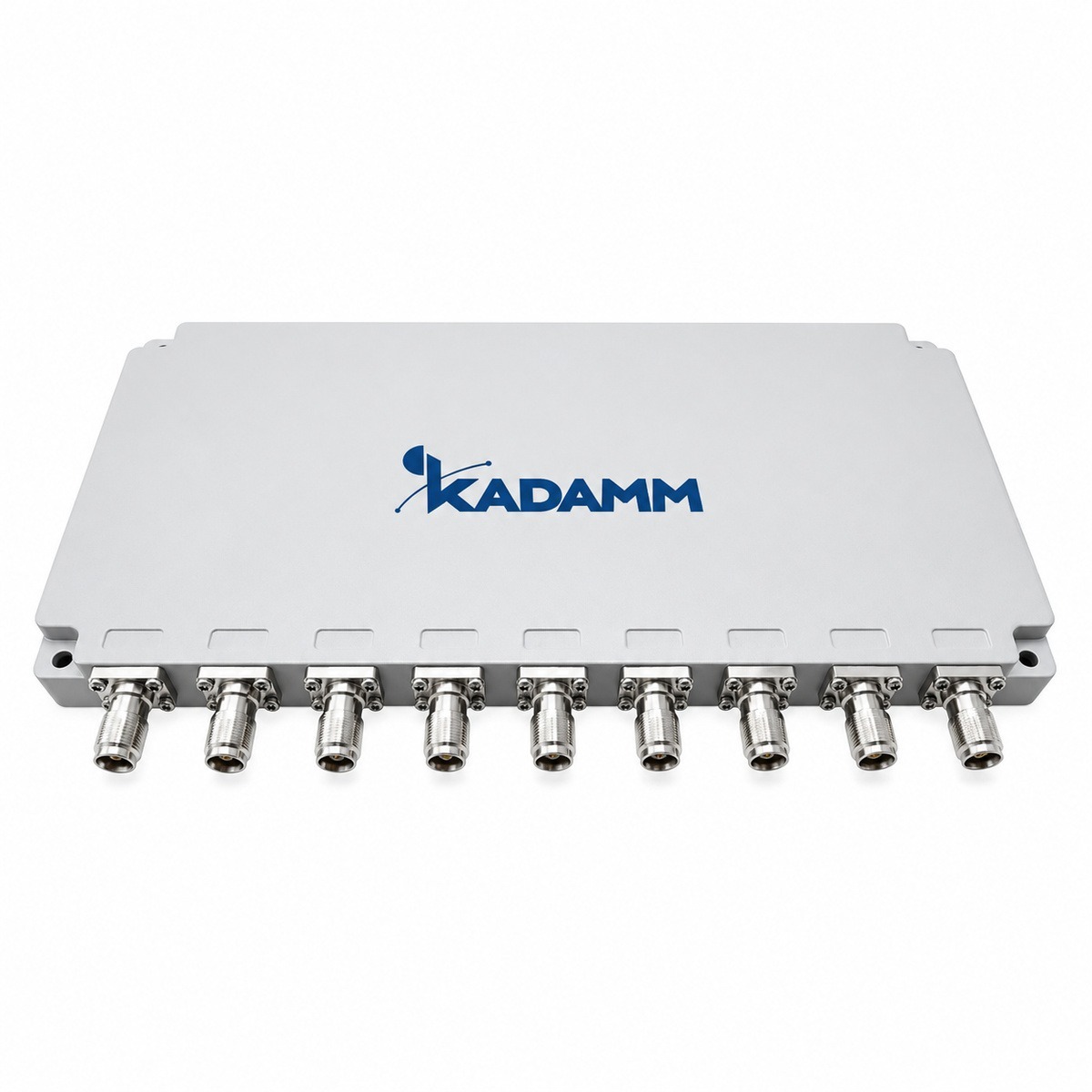

KADAMM ДМУ-8-617/3980-NEX10 — делитель мощности диапазона 617–3980 МГц. Делитель мощности делит сигнал поровну между 8 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (8 выхода) — 9 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤11,0 дБ. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Основные параметры тракта: вносимое ослабление — ≤11,0 дБ; возвратные потери — не менее 15 дБ; допустимая мощность — 45 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — общий порт: ≤−145 дБн при 43 дБм×2 порты ANT1–ANT8: ≤−145 дБн при 37 дБм×2. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — NEX10 (розетка).
Чем отличается от похожих моделей KADAMM
- Полосы 617–3980 МГц, у ДМУ-8-670/3800-N — 670–3800 МГц
- Разъём NEX10 (розетка), у ДМУ-8-670/3800-N — N (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 617–3980 МГц, у ДМУ-4-800/4000-SMA — 800–4000 МГц
- Разъём NEX10 (розетка), у ДМУ-4-800/4000-SMA — SMA (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 617–3980 МГц, у ДМ-694/3800 — 694–3800 МГц
- Разъём NEX10 (розетка), у ДМ-694/3800 — QN
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДМУ-8-617/3980-NEX10 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 617–3980 МГц |
| Мощность | 45 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | общий порт: ≤−145 дБн при 43 дБм×2 порты ANT1–ANT8: ≤−145 дБн при 37 дБм×2 |
| Вносимые потери | ≤11,0 дБ |
| Возвратные потери | не менее 15 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | NEX10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМУ-8-617/3980-NEX10.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМУ-8-617/3980-NEX10.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМУ-8-617/3980-NEX10:
Перед заказом KADAMM ДМУ-8-617/3980-NEX10 сверьте с проектом:
- Частоты оборудования — внутри 617–3980 МГц
- Разъёмы — NEX10 (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — NEX10 (розетка).
- Разъёмы ДМУ-8-617/3980-NEX10 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ДМУ-8-617/3980-NEX10 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМУ-8-617/3980-NEX10 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМУ-8-617/3980-NEX10 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМУ-8-617/3980-NEX10 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
