Делитель мощности: 5100–5900 МГц.
Что представляет собой устройство

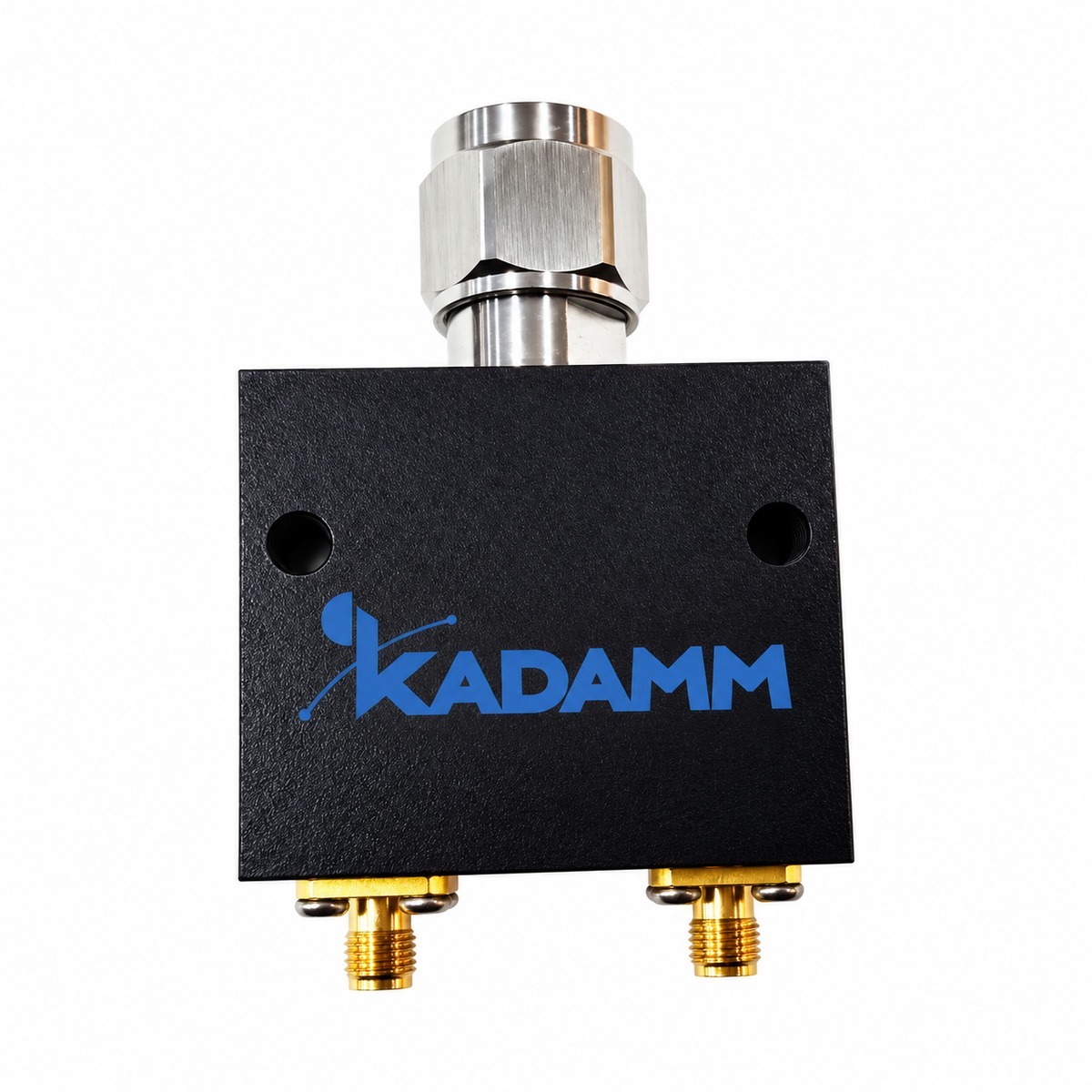

KADAMM ДМУ-2-5100/5900-SMA — делитель мощности диапазона 5100–5900 МГц. Делитель мощности делит сигнал поровну между 2 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (2 выхода) — 3 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤3,30 дБ. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Развязка между выходами — ≥18 дБ. Она есть у мостовых делителей (схема Уилкинсона): нагрузки на разных выходах не влияют друг на друга. У полостных делителей развязки между выходами нет, зато выше допустимая мощность и ниже интермодуляция.
Основные параметры тракта: вносимое ослабление — ≤3,30 дБ; возвратные потери — ≥20; допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (вилка) или SMA (розетка); рабочая температура — −30…+70 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 5100–5900 МГц, у ДМУ-2-1700/6000-SMA — 1700–6000 МГц
- Разъём N (вилка) или SMA (розетка), у ДМУ-2-1700/6000-SMA — SMA (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 5100–5900 МГц, у ДМУ-2-700/6000-SMA — 700–6000 МГц
- Разъём N (вилка) или SMA (розетка), у ДМУ-2-700/6000-SMA — SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 5100–5900 МГц, у ДМУ-6-2000/6000-SMA — 2000–6000 МГц
- Разъём N (вилка) или SMA (розетка), у ДМУ-6-2000/6000-SMA — SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДМУ-2-5100/5900-SMA с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 5100–5900 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤3,30 дБ |
| Развязка / подавление | ≥18 дБ |
| Возвратные потери, дБ | ≥20 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (вилка) или SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+70 °C |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМУ-2-5100/5900-SMA.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМУ-2-5100/5900-SMA.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМУ-2-5100/5900-SMA:
Перед заказом KADAMM ДМУ-2-5100/5900-SMA сверьте с проектом:
- Частоты оборудования — внутри 5100–5900 МГц
- Разъёмы — N (вилка) или SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (вилка) или SMA (розетка).
- Разъёмы ДМУ-2-5100/5900-SMA на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ДМУ-2-5100/5900-SMA включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМУ-2-5100/5900-SMA и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМУ-2-5100/5900-SMA и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМУ-2-5100/5900-SMA пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДМУ-2-5100/5900-SMA | KADAMM ДМУ-2-1700/6000-SMA | KADAMM ДМУ-2-700/6000-SMA | KADAMM ДМУ-6-2000/6000-SMA |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 5100–5900 МГц | 1700–6000 МГц | 700–6000 МГц | 2000–6000 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
