Делитель мощности: 1700–6000 МГц.
Что представляет собой устройство

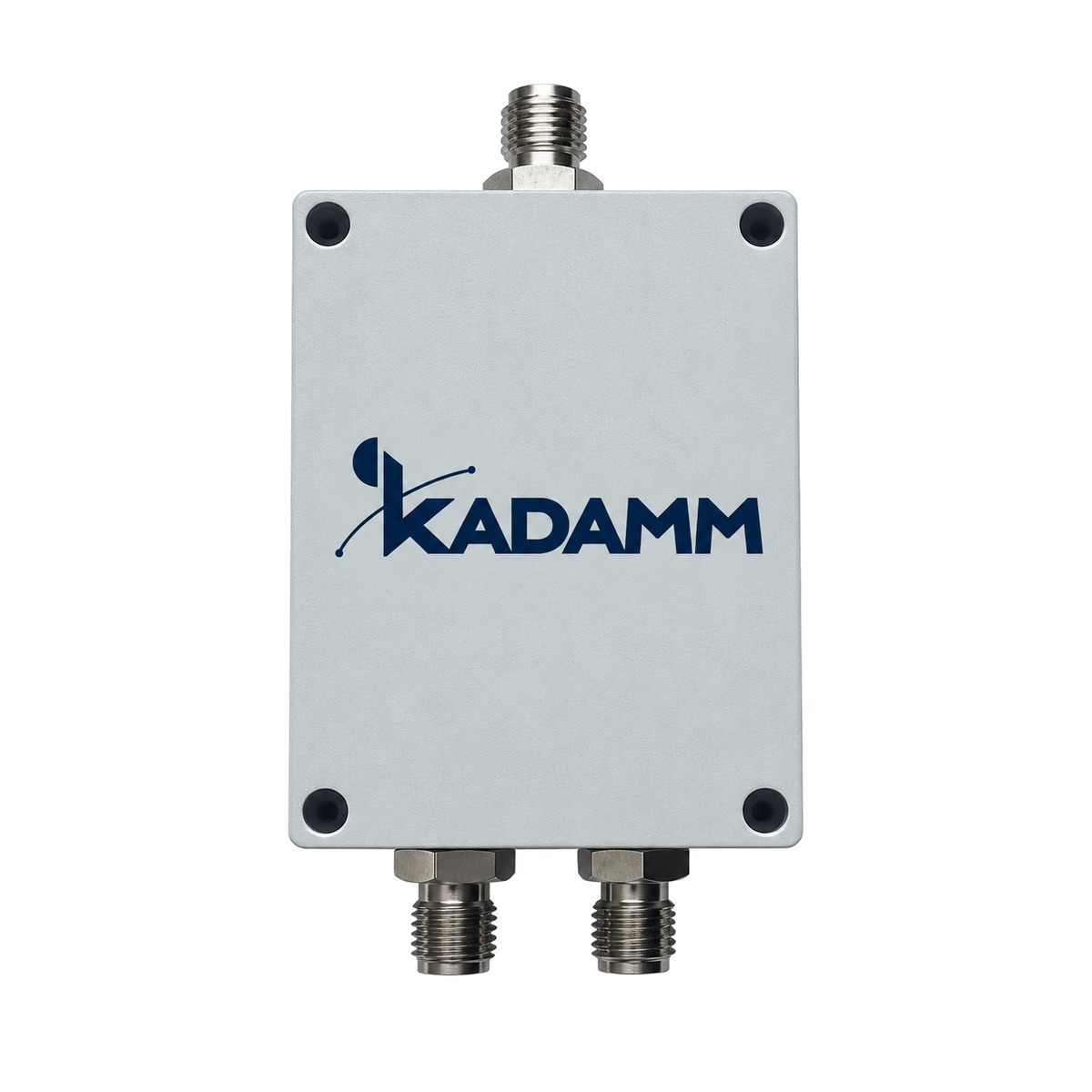

KADAMM ДМУ-2-1700/6000-SMA — делитель мощности диапазона 1700–6000 МГц. Делитель мощности делит сигнал поровну между 2 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (2 выхода) — 3 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤1,5 дБ. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Основные параметры тракта: КСВН — ≤1,3; допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA (розетка); исполнение — IP65; рабочая температура — −45…+85 °C.
Чем отличается от похожих моделей KADAMM

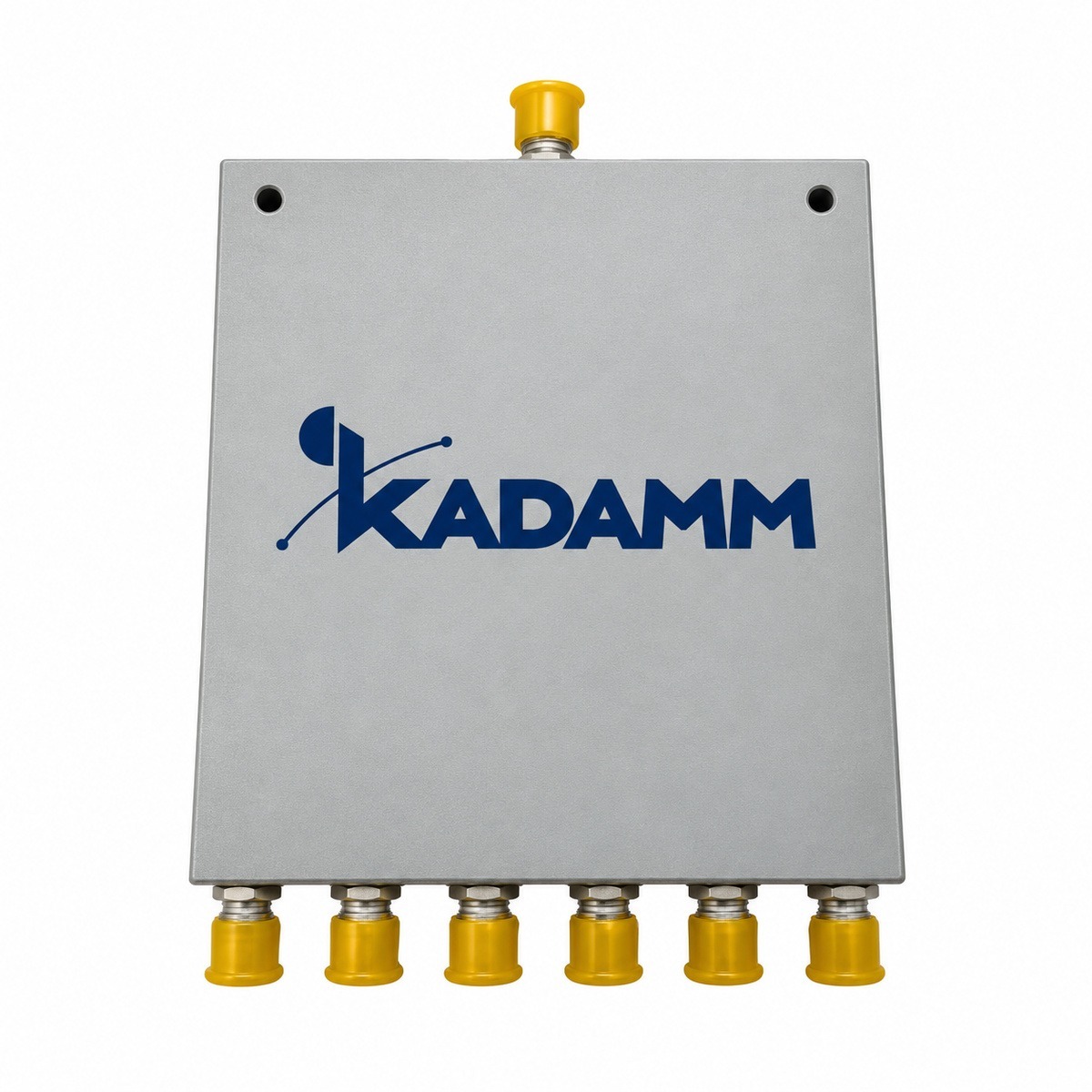

- Полосы 1700–6000 МГц, у ДМУ-6-2000/6000-SMA — 2000–6000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1700–6000 МГц, у ДМУ-2-700/6000-SMA — 700–6000 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1700–6000 МГц, у ДМУ-16-698/6000-SMA — 698–6000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДМУ-2-1700/6000-SMA с запасом по краям.
Согласование ДМУ-2-1700/6000-SMA с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1700–6000 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Деление мощности | 3,0 дБ |
| Дополнительные вносимые потери | ≤1,5 дБ |
| КСВН | ≤1,3 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −45…+85 °C |
| Степень защиты | IP65 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМУ-2-1700/6000-SMA.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМУ-2-1700/6000-SMA.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМУ-2-1700/6000-SMA:
Перед заказом KADAMM ДМУ-2-1700/6000-SMA сверьте с проектом:
- Частоты оборудования — внутри 1700–6000 МГц
- Разъёмы — SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — SMA (розетка).
- Разъёмы ДМУ-2-1700/6000-SMA на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ДМУ-2-1700/6000-SMA включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМУ-2-1700/6000-SMA и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМУ-2-1700/6000-SMA и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМУ-2-1700/6000-SMA пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДМУ-2-1700/6000-SMA | KADAMM ДМУ-6-2000/6000-SMA | KADAMM ДМУ-2-700/6000-SMA | KADAMM ДМУ-16-698/6000-SMA |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1700–6000 МГц | 2000–6000 МГц | 700–6000 МГц | 698–6000 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
