Делитель мощности: 700–2700 МГц.
О модели

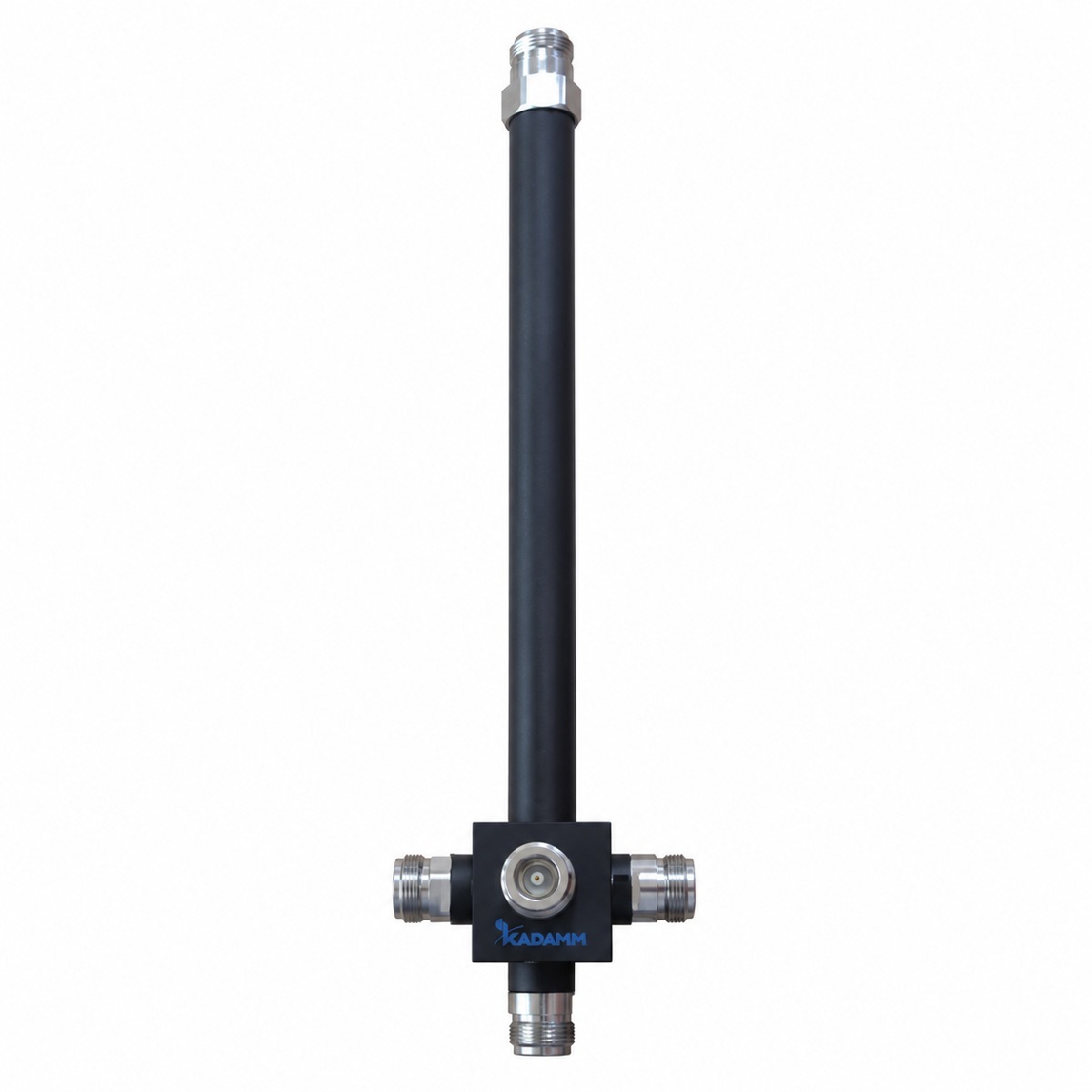

KADAMM ДМ-4-700/2700-N-500 — делитель мощности диапазона 700–2700 МГц. Делитель мощности делит сигнал поровну между 4 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (4 выхода) — 6 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤6,3 дБ. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Основные параметры тракта: вносимое ослабление — ≤6,3 дБ; КСВН — ≤1,3; допустимая мощность — 500 Вт средняя, 3000 Вт пиковая; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; размеры — 270×67×48 мм; масса — 0,39 кг; рабочая температура — −35 … +75 °C.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 270×67×48 мм.
- Масса: 0,39 кг.
- Разъёмы: розетка N; разъём типа N — резьбовой разъём 50 Ом общего применения.
Технические характеристики
Паспортные параметры модели по группам.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 700–2700 МГц |
| Выходов | 4 |
| Вносимые потери с учётом деления | ≤6,3 дБ |
| КСВН | ≤1,3 |
| Мощность | 500 Вт средняя, 3000 Вт пиковая |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Габариты | 270×67×48 мм |
| Масса | 0,39 кг |
| Рабочая температура | −35 … +75 °C |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ДМ-4-700/2700-N-500 выпускается в одном исполнении: разъёмы — розетка N; габариты 270×67×48 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
Поддерживаемые диапазоны
В полосы ДМ-4-700/2700-N-500 попадает 10 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 700–2700 МГц | B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 |
Сети и стандарты в полосе
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Где узел стоит в тракте.
Делитель ставят в точке ветвления, где сигнал нужно поровну разнести по нескольким направлениям — на этажи, крылья здания или группы антенн.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал с входа ДМ-4-700/2700-N-500 делится поровну на 4 выхода, потери на каждом с учётом деления — не более 6,3 дБ.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на вход ДМ-4-700/2700-N-500 подаётся 43 дБм (20 Вт).
- На выходе: 43 дБм − 6,3 дБ = 36,7 дБм.
- Запас по мощности: 500 Вт ÷ 20 Вт — в 25 раз.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты 270×67×48 мм и массу 0,39 кг.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДМ-4-700/2700-N-500.
- КАДАММ ДМ-340/2700-С: полоса 340–2700 МГц, 340–2700 МГц, 340–2700 МГц; мощность 300 Вт.
- КАДАММ ДМУ-698/2700-N: полоса 12–694 МГц, 694–2700 МГц, 698–2700 МГц; КСВН не более 1,30–1,40.
- КАДАММ ДМ-2-700/2700-N-500: вносимые потери с учётом деления не более 3,2 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «число отводов», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДМ-4-700/2700-N-500 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДМ-4-700/2700-N-500 | ДМ-340/2700-С | ДМУ-698/2700-N | ДМ-2-700/2700-N-500 | ДМ-3-700/2700-N-500 |
|---|---|---|---|---|---|
| Диапазон частот | 700–2700 МГц | 340–2700 / 340–2700 / 340–2700 МГц | 698–2700 МГц; исполнение ДМУ-12-694/2700-N — 694–2700 МГц | 700–2700 МГц | 700–2700 МГц |
| Выходов | 4 | 2 | 2 / 3 / 4 / 6 / 12 | 2 | 3 |
| Вносимые потери с учётом деления | ≤6,3 дБ | — | — | ≤3,2 дБ | ≤5,2 дБ |
| КСВН | ≤1,3 | ≤1,3 | не более 1,30–1,40 (по исполнению) | ≤1,3 | ≤1,3 |
| Мощность | 500 Вт средняя, 3000 Вт пиковая | 300 Вт | 50 Вт средняя | 500 Вт средняя, 3000 Вт пиковая | 500 Вт средняя, 3000 Вт пиковая |
| Разъёмы | розетка N | 4.3-10, розетка | розетка N | розетка N | розетка N |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Делитель мощности КАДАММ ДМ-4-700/2700-N-500 с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДМ-4-700/2700-N-500 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
