Делители мощности полостные: 118–136 МГц.
Что представляет собой устройство

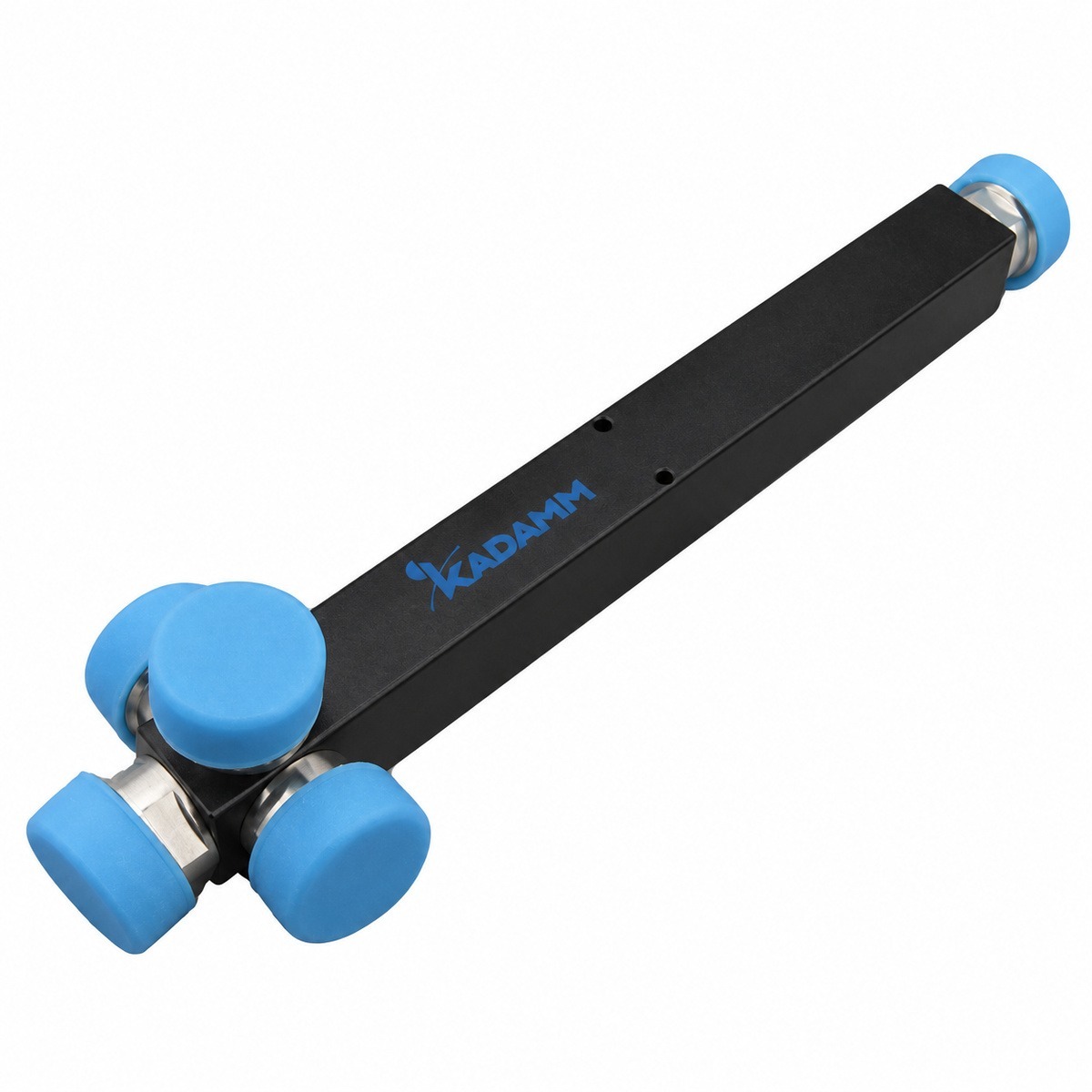

KADAMM ДМ-118/136 — делители мощности полостные диапазона 118–136 МГц. Делитель мощности делит сигнал поровну между 4 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (4 выхода) — 6 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤3,4 / ≤5,4 / ≤6,6 дБ (2 / 3 / 4 отвода). Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Основные параметры тракта: вносимое ослабление — ≤3,4 / ≤5,4 / ≤6,6 дБ (2 / 3 / 4 отвода); КСВН — ≤1,3–1,4; допустимая мощность — 500 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−150 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 7/16 DIN; масса — 1,3 / 1,36 / 1,42 кг (2 / 3 / 4 отвода); рабочая температура — −35…+75 °C.
В серии 3 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Отводов, Полоса, МГц, Потери с учётом деления, дБ, КСВН, Масса, кг) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 118–136 МГц, у ДМ-140/500 — 140–500 МГц
- Разъём 7/16 DIN, у ДМ-140/500 — N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

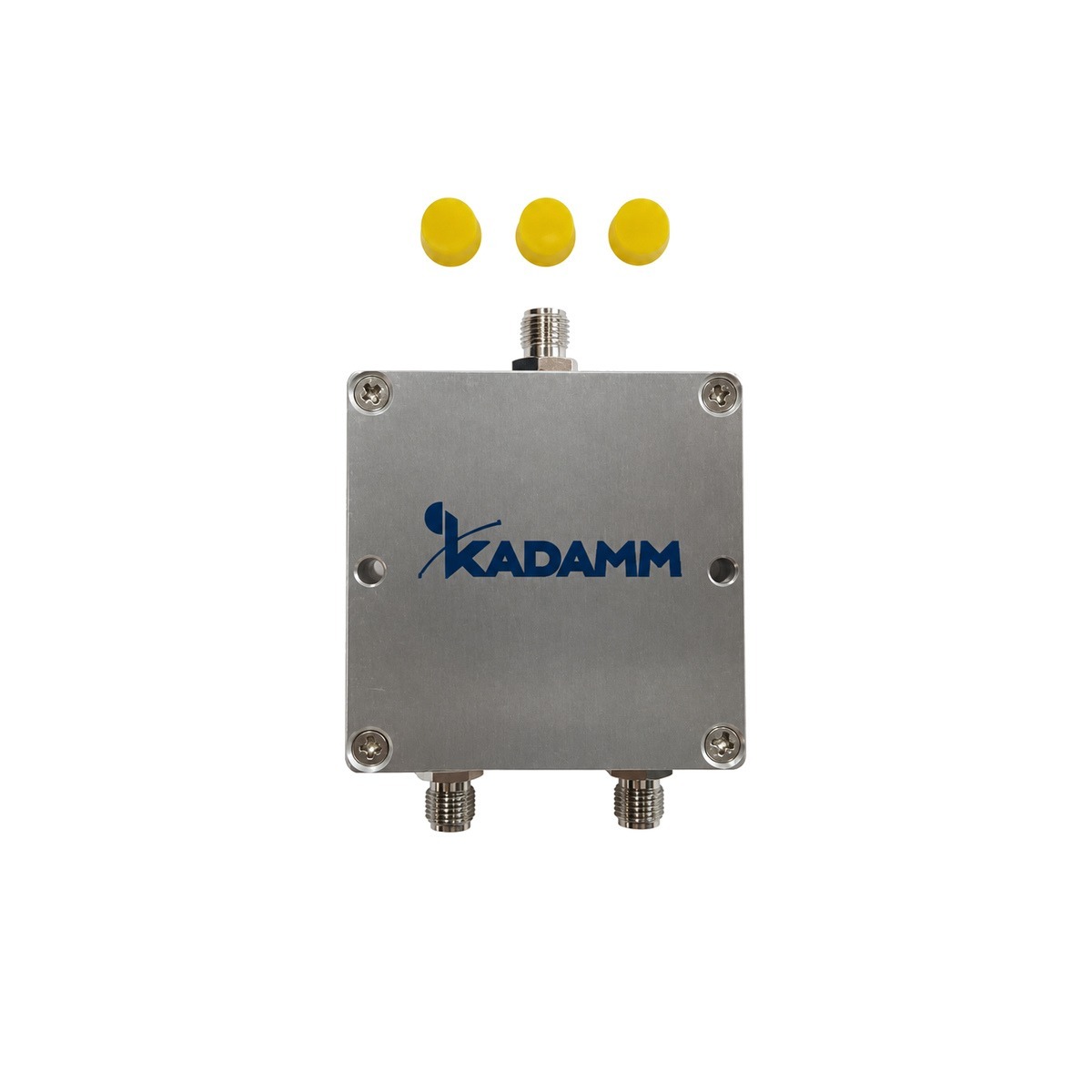

- Полосы 118–136 МГц, у ДМ-2-1000/2000-SMA — 1000–2000 МГц
- Разъём 7/16 DIN, у ДМ-2-1000/2000-SMA — SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

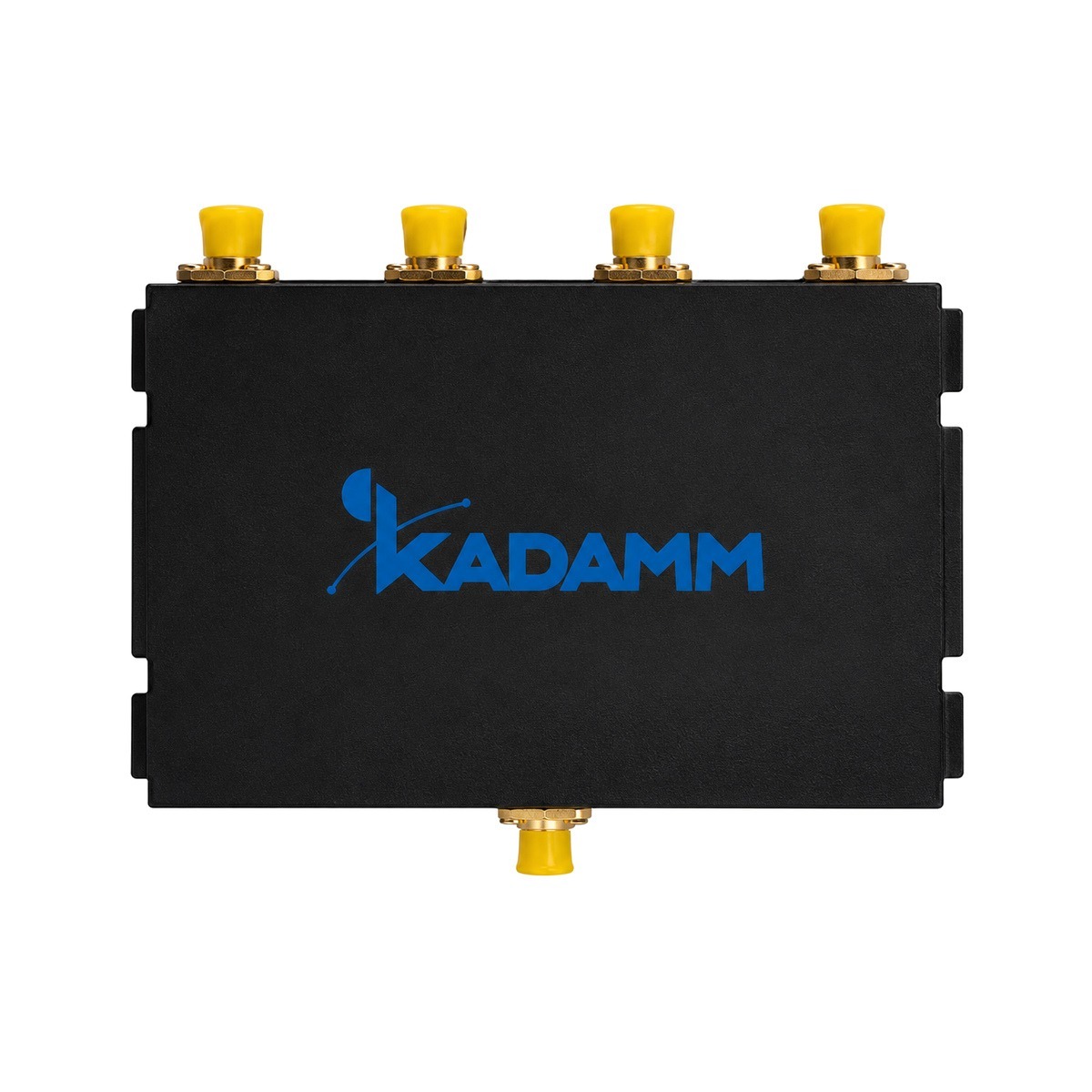

- Полосы 118–136 МГц, у ДМ-2-1800/1900-SMA — 1800–1900 МГц
- Разъём 7/16 DIN, у ДМ-2-1800/1900-SMA — SMA (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДМ-118/136 с запасом по краям.
Согласование ДМ-118/136 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 118–136 МГц |
| Число отводов | 2 / 3 / 4 |
| Потери с учётом деления | ≤3,4 / ≤5,4 / ≤6,6 дБ (2 / 3 / 4 отвода) |
| КСВН | ≤1,3 (2 и 3 отвода), ≤1,4 (4 отвода) |
| Входная мощность | 500 Вт |
| PIM3 | ≤−150 дБн (2 × 43 дБм) |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (розетка) |
| Рабочая температура | −35…+75 °C |
| Относительная влажность | 5–95 % |
| Масса | 1,3 / 1,36 / 1,42 кг (2 / 3 / 4 отвода) |
| Габариты | уточняйте у менеджера |
| Покрытие | чёрная порошковая окраска |
Исполнения
| Артикул | Отводов | Полоса, МГц | Потери с учётом деления, дБ | КСВН | Масса, кг |
|---|---|---|---|---|---|
| ДМ-2-118/136-716-500 | 2 | 118–136 | ≤3,4 | ≤1,3 | 1,3 |
| ДМ-3-118/136-716-500 | 3 | 118–136 | ≤5,4 | ≤1,3 | 1,36 |
| ДМ-4-118/136-716-500 | 4 | 118–136 | ≤6,6 | ≤1,4 | 1,42 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМ-118/136.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМ-118/136.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМ-118/136:
Перед заказом KADAMM ДМ-118/136 сверьте с проектом:
- Частоты оборудования — внутри 118–136 МГц
- Разъёмы — 7/16 DIN
- Климат площадки — в пределах −35…+75 °C
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 7/16 DIN (розетка).
- Уличные соединения ДМ-118/136 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ДМ-118/136 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Делитель КАДАММ ДМ-118/136 выбранного числа отводов
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМ-118/136 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМ-118/136 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМ-118/136 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДМ-118/136 | KADAMM ДМ-140/500 | KADAMM ДМ-2-1000/2000-SMA | KADAMM ДМ-2-1800/1900-SMA |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 118–136 МГц | 140–500 МГц | 1000–2000 МГц | 1800–1900 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | 1,3–4 кг | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
