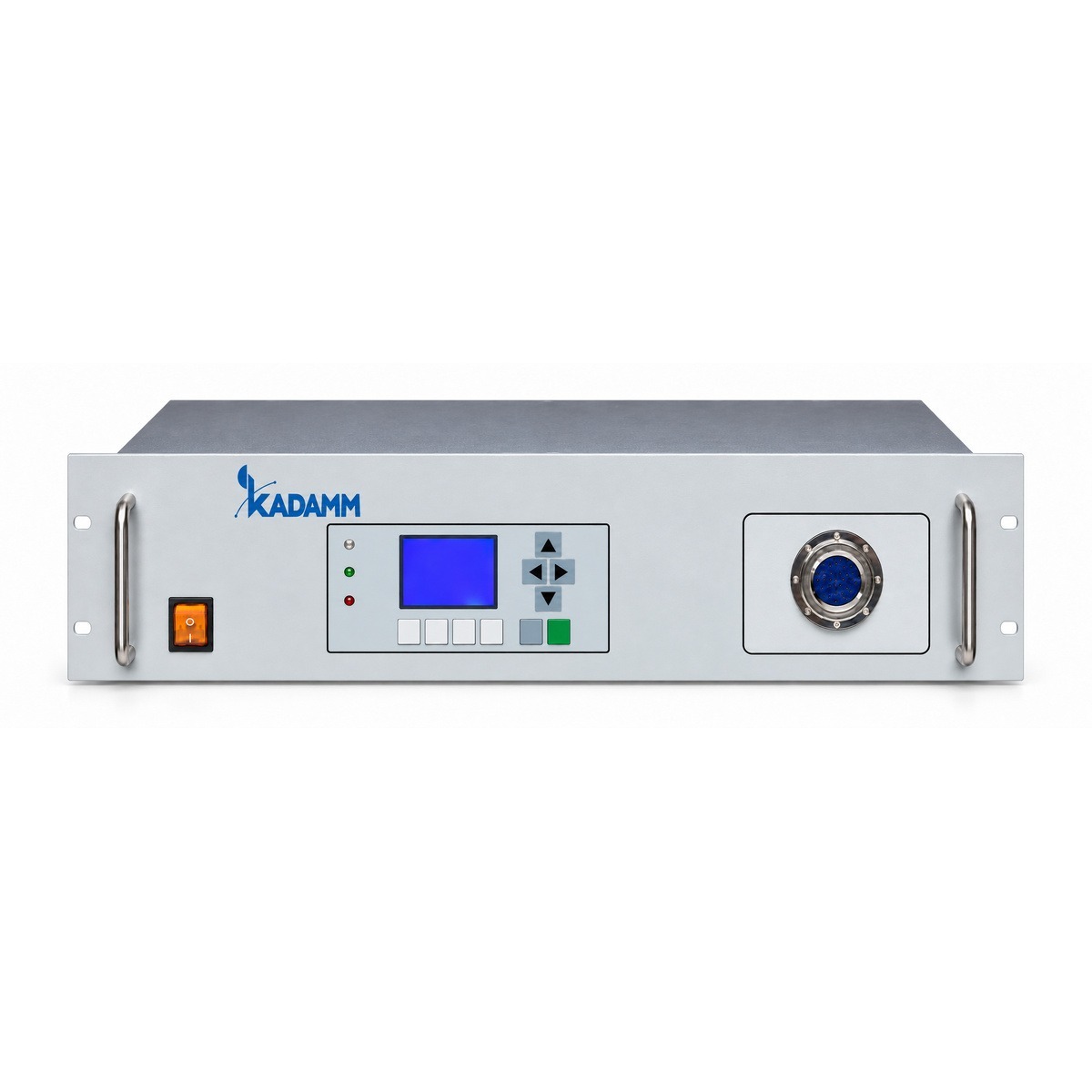

KADAMM ДГС-10К — силикагелевый дегидратор для наддува волноводов и фидеров сухим воздухом: 10 ± 0,5 л/мин, 1–40 кПа, точка росы не выше −40 °C.
Что представляет собой дегидратор
KADAMM ДГС-10К — силикагелевый дегидратор: он подаёт сухой воздух в волноводный или фидерный тракт и держит в нём небольшое избыточное давление. Влажный воздух не проходит внутрь через неплотности, поэтому на стенках не выпадает конденсат, не растут потери и КСВН, не начинается коррозия.
Воздух проходит сквозь слой индикаторного силикагеля. Гранулы забирают влагу и по мере насыщения меняют цвет, так что состояние осушителя видно при осмотре.
Насыщенный силикагель восстанавливают просушкой или заменяют: это и есть основное обслуживание такого осушителя.
Паспортные значения ДГС-10К: производительность 10 ± 0,5 л/мин, давление на выходе 1–40 кПа, точка росы не выше −40 °C (типовое значение; до −50 °C), питание ~220 В ±20 %, 50–60 Гц, потребляемая мощность не более 80 Вт.
Работает без оператора: у нижней уставки компрессор включается и подкачивает воздух, на верхней останавливается. Слишком долгая подкачка указывает на утечку в тракте, и дегидратор сообщает об этом аварийным сигналом.
Ключевые особенности
Индикаторный силикагель показывает момент обслуживания цветом: его видно без приборов.
Диапазон уставок 1–40 кПа: давление в тракте поддерживается автоматически.
Точка росы не выше −40 °C, поэтому в тракте не образуется конденсат.
4 выхода М12×1, штуцеры под трубку Ø4 × 6 мм.
Средняя наработка на отказ не менее 30 000 ч.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип осушения | индикаторный (меняющий цвет) силикагель, регенерируемый |
| Производительность (расход сухого воздуха) | 10 ± 0,5 л/мин |
| Выходное давление (диапазон уставок) | 1–40 кПа |
| Точка росы на выходе | не выше −40 °C (типовое значение; до −50 °C) |
| Питание | ~220 В ±20 %, 50–60 Гц |
| Потребляемая мощность | не более 80 Вт |
| Аварийная сигнализация | влажность (порог по точке росы −10 °C, настраивается); утечка (по умолчанию 30 мин); перегрев (+60 °C); число подкачек за 24 ч |
| Интерфейсы и выходы аварий | Ethernet RJ45 (TCP (сервер и клиент), UDP); сигнализация на панели и зуммер |
| Уровень шума | ≤ 40 дБ на 1 м |
| Средняя наработка на отказ | не менее 30 000 ч |
| Защита питания | трёхступенчатая защита питания от импульсных перенапряжений (до 20 кА) |
Конструкция и условия эксплуатации
| Параметр | Значение |
|---|---|
| Исполнение корпуса | стойка 19″ (3U) |
| Габаритные размеры (Ш × Г × В) | 482 × 133 × 250 мм (19″, 3U) |
| Масса | 9 кг |
| Выходы сухого воздуха | 4 выхода М12×1, штуцеры под трубку Ø4 × 6 мм |
| Рабочая температура | −40…+60 °C |
| Относительная влажность | ≤ 93 % без конденсации |
| Степень защиты | IP54 (передняя панель) |
Сравнение с другими дегидраторами KADAMM
| Параметр | KADAMM ДГС-10К | KADAMM ДГА-10 | KADAMM ДГА-7 | KADAMM ДГМ-7 |
|---|---|---|---|---|
| Производительность | 10 ± 0,5 л/мин | 10 л/мин ±10 % | 7 л/мин | 6,7 л/мин ±10 % |
| Давление | 1–40 кПа | 1–50 кПа, шаг 1 кПа | 1–20 кПа, шаг 1 кПа | 1–99 кПа, шаг 1 кПа |
| Точка росы | не выше −40 °C | не выше −45 °C | не выше −45 °C | не выше −45 °C |
| Питание | ~220 В ±20 %, 50–60 Гц | ~220 В ±10 %; −48 В ±10 %; ~110 В ±10 % — по заказу | ~220 В ±10 %; −48 В ±10 %; ~110 В ±10 % — по заказу | ~220 В ±10 %, 50/60 Гц; −48 В ±10 % |
| Способ осушки | силикагелевый | адсорбционный | адсорбционный | мембранный |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Применение
Такой осушитель берут для небольших трактов, когда важны простота и малое потребление, а площадку регулярно обслуживают.
Дегидратор нужен там, где тракт заполнен воздухом: волноводы и воздушные коаксиальные фидеры радиорелейных линий, радиолокационных и земных станций спутниковой связи.
Один аппарат обслуживает несколько трактов, если хватает выходов и производительности; соединения и волноводы проверяют по допустимому давлению.
Как подобрать дегидратор под объект
Стандарты
- ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения (волноводный тракт).
Комплект поставки
Дегидратор КАДАММ ДГС-10К; штуцеры и трубка подключения, кабель питания — состав подтверждаем при оформлении заявки.
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДГС-10К прикреплено к этой странице файлом.
Заявка
Артикул и количество
В заявке укажите артикул и количество.
Подбор
Инженеры KADAMM
Для подбора пришлите тип и длину волноводов или фидеров, число трактов, рабочее давление и питание.
