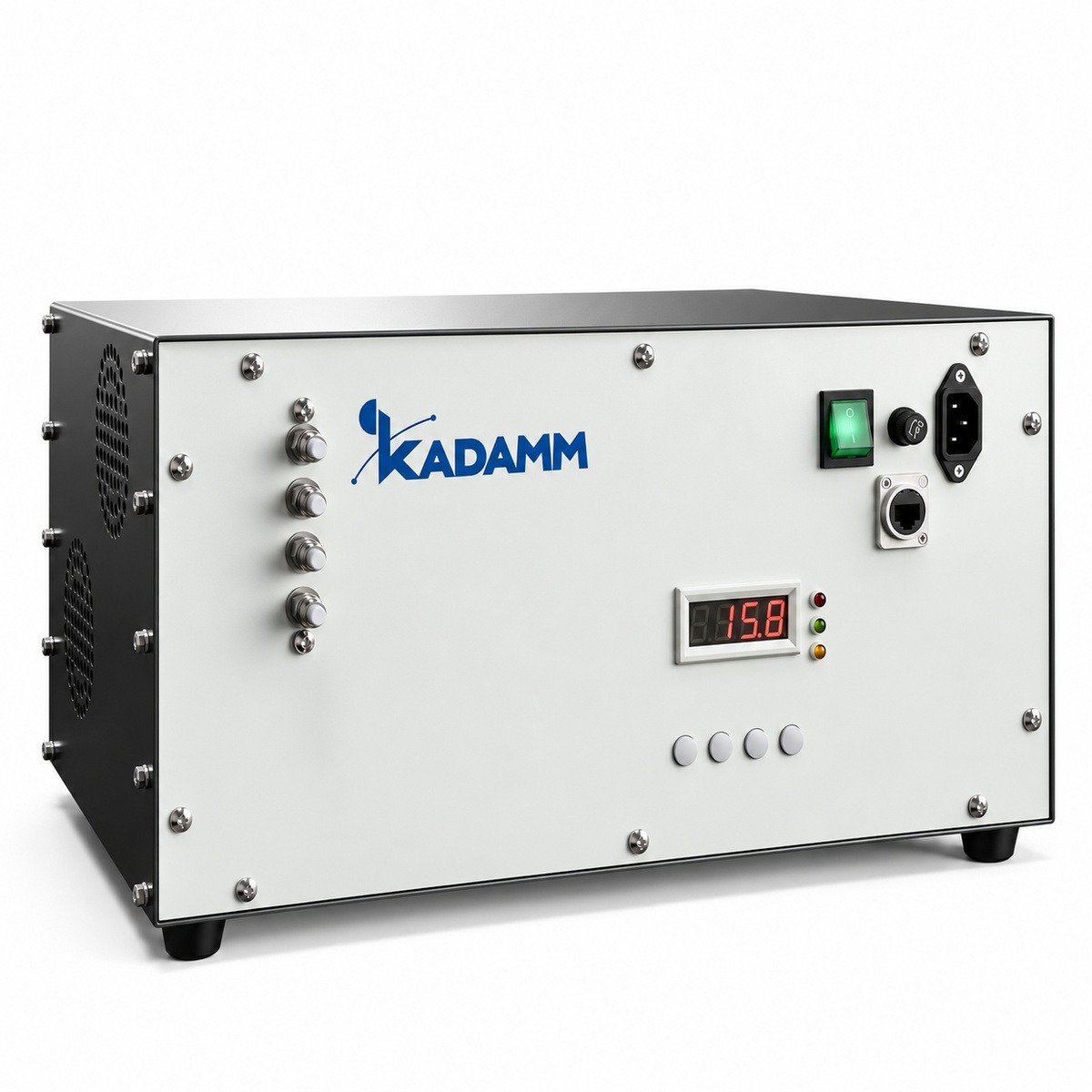

KADAMM ДГМ-7 — мембранный дегидратор для наддува волноводов и фидеров сухим воздухом: 6,7 л/мин ±10 %, 1–99 кПа, шаг 1 кПа, точка росы не выше −45 °C.
Что представляет собой дегидратор
KADAMM ДГМ-7 — мембранный дегидратор: он подаёт сухой воздух в волноводный или фидерный тракт и держит в нём небольшое избыточное давление. Влажный воздух не проходит внутрь через неплотности, поэтому на стенках не выпадает конденсат, не растут потери и КСВН, не начинается коррозия.
Компрессор нагнетает воздух в пучок полых полимерных волокон. Воздух идёт внутри волокна, водяной пар выходит сквозь его стенку и сбрасывается наружу, поэтому в тракт поступает уже сухой воздух.
Влагопоглотителя в этой конструкции нет, значит, его не нужно ни менять, ни просушивать.
Паспортные значения ДГМ-7: производительность 6,7 л/мин ±10 %, давление на выходе 1–99 кПа, шаг 1 кПа, точка росы не выше −45 °C (при +25 °C, 50 % RH), питание ~220 В ±10 %, 50/60 Гц; −48 В ±10 %, потребляемая мощность не более 270 Вт (минимум 2 Вт).
Работает без оператора: у нижней уставки компрессор включается и подкачивает воздух, на верхней останавливается. Слишком долгая подкачка указывает на утечку в тракте, и дегидратор сообщает об этом аварийным сигналом.
Ключевые особенности
Мембрана не насыщается влагой так, как гранулированный поглотитель, поэтому регламент сводится к фильтрам, соединениям и компрессору.
Диапазон уставок 1–99 кПа, шаг 1 кПа: давление в тракте поддерживается автоматически.
Точка росы не выше −45 °C, поэтому в тракте не образуется конденсат.
4 штуцера Ø6-R1/8 под трубку 4 × 6 мм.
Средняя наработка на отказ 25 000 ч.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип осушения | мембранный осушитель (полимерная мембрана), без сменного влагопоглотителя |
| Производительность (расход сухого воздуха) | 6,7 л/мин ±10 % (при +25 °C) |
| Выходное давление (диапазон уставок) | 1–99 кПа, шаг 1 кПа |
| Точка росы на выходе | не выше −45 °C (при +25 °C, 50 % RH) |
| Питание | ~220 В ±10 %, 50/60 Гц; −48 В ±10 % |
| Потребляемая мощность | не более 270 Вт (минимум 2 Вт) |
| Аварийная сигнализация | давление выше верхней уставки на 3 кПа; ниже нижней уставки на 1 кПа; утечка (непрерывная подкачка 30 мин); точка росы выше −5 °C |
| Интерфейсы и выходы аварий | по исполнению: без буквы — сухие контакты аварий (разъём DB9), без канала связи; буква Р — RS485, Modbus RTU; буква Л — Ethernet RJ45: TCP (сервер и клиент), UDP, групповая рассылка; буква С — SNMP (Ethernet RJ45) |
| Уровень шума | ≤ 60 дБ на 1 м |
| Средняя наработка на отказ | 25 000 ч |
Конструкция и условия эксплуатации
| Параметр | Значение |
|---|---|
| Исполнение корпуса | стол, стена, стойка 19″ (5U), шкаф ETSI |
| Габаритные размеры (Ш × Г × В) | 482 × 260 × 218 мм (19″, 5U) |
| Масса | 13,5 кг |
| Выходы сухого воздуха | 4 штуцера Ø6-R1/8 под трубку 4 × 6 мм |
| Рабочая температура | −40…+65 °C |
| Относительная влажность | ≤ 95 % |
Исполнения
| Артикул | Питание | Интерфейс |
|---|---|---|
| KADAMM ДГМ-7 | ~220 В ±10 %, 50/60 Гц | сухие контакты аварий (разъём DB9), без канала связи |
| KADAMM ДГМ-7Р | ~220 В ±10 %, 50/60 Гц | RS485, Modbus RTU |
| KADAMM ДГМ-7Л | ~220 В ±10 %, 50/60 Гц | Ethernet RJ45: TCP (сервер и клиент), UDP, групповая рассылка |
| KADAMM ДГМ-7С | ~220 В ±10 %, 50/60 Гц | SNMP (Ethernet RJ45) |
| KADAMM ДГМ-7-48 | −48 В ±10 % | сухие контакты аварий (разъём DB9), без канала связи |
| KADAMM ДГМ-7-48Р | −48 В ±10 % | RS485, Modbus RTU |
| KADAMM ДГМ-7-48Л | −48 В ±10 % | Ethernet RJ45: TCP (сервер и клиент), UDP, групповая рассылка |
| KADAMM ДГМ-7-48С | −48 В ±10 % | SNMP (Ethernet RJ45) |
Не указанное в таблице — уточняйте у менеджера.
Сравнение с другими дегидраторами KADAMM
| Параметр | KADAMM ДГМ-7 | KADAMM ДГМ-6 | KADAMM ДГМ-6К | KADAMM ДГМ-14 |
|---|---|---|---|---|
| Производительность | 6,7 л/мин ±10 % | 6 ± 0,5 л/мин | 6 ± 0,5 л/мин | 14 ± 0,5 л/мин |
| Давление | 1–99 кПа, шаг 1 кПа | 1–100 кПа | 1–100 кПа | 1–250 кПа |
| Точка росы | не выше −45 °C | не выше −40 °C | не выше −40 °C | не выше −40 °C |
| Питание | ~220 В ±10 %, 50/60 Гц; −48 В ±10 % | ~220 В ±20 %, 50–60 Гц | ~220 В ±20 %, 50–60 Гц | ~220 В ±20 %, 50–60 Гц |
| Способ осушки | мембранный | мембранный | мембранный | мембранный |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Применение
Такой осушитель берут для объектов, куда бригада приезжает редко, и для трактов, которым нужен широкий диапазон давления.
Дегидратор нужен там, где тракт заполнен воздухом: волноводы и воздушные коаксиальные фидеры радиорелейных линий, радиолокационных и земных станций спутниковой связи.
Один аппарат обслуживает несколько трактов, если хватает выходов и производительности; соединения и волноводы проверяют по допустимому давлению.
Как подобрать дегидратор под объект
Стандарты
- ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения (волноводный тракт).
Комплект поставки
Дегидратор КАДАММ ДГМ-7; штуцеры и трубка подключения, кабель питания — состав подтверждаем при оформлении заявки.
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДГМ-7 прикреплено к этой странице файлом.
Заявка
Артикул и количество
В заявке укажите артикул и количество.
Подбор
Инженеры KADAMM
Для подбора пришлите тип и длину волноводов или фидеров, число трактов, рабочее давление и питание.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
