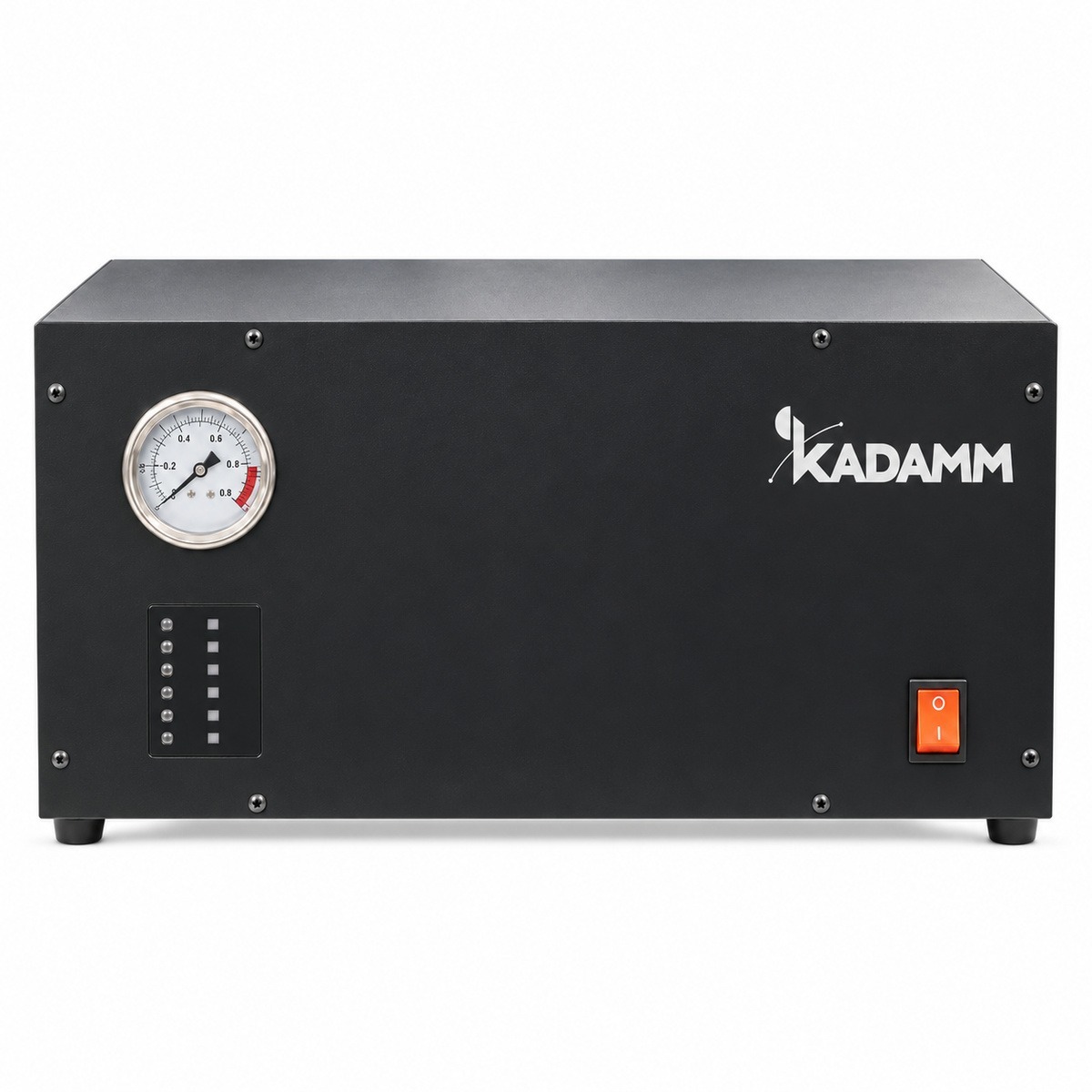

KADAMM ДГМ-6 — мембранный дегидратор для наддува волноводов и фидеров сухим воздухом: 6 ± 0,5 л/мин, 1–100 кПа, точка росы не выше −40 °C.
Что представляет собой дегидратор
KADAMM ДГМ-6 — мембранный дегидратор: он подаёт сухой воздух в волноводный или фидерный тракт и держит в нём небольшое избыточное давление. Влажный воздух не проходит внутрь через неплотности, поэтому на стенках не выпадает конденсат, не растут потери и КСВН, не начинается коррозия.
Компрессор нагнетает воздух в пучок полых полимерных волокон. Воздух идёт внутри волокна, водяной пар выходит сквозь его стенку и сбрасывается наружу, поэтому в тракт поступает уже сухой воздух.
Влагопоглотителя в этой конструкции нет, значит, его не нужно ни менять, ни просушивать.
Паспортные значения ДГМ-6: производительность 6 ± 0,5 л/мин, давление на выходе 1–100 кПа, точка росы не выше −40 °C (типовое значение; до −50 °C), питание ~220 В ±20 %, 50–60 Гц, потребляемая мощность не более 220 Вт.
Работает без оператора: у нижней уставки компрессор включается и подкачивает воздух, на верхней останавливается. Слишком долгая подкачка указывает на утечку в тракте, и дегидратор сообщает об этом аварийным сигналом.
Ключевые особенности
Мембрана не насыщается влагой так, как гранулированный поглотитель, поэтому регламент сводится к фильтрам, соединениям и компрессору.
Диапазон уставок 1–100 кПа: давление в тракте поддерживается автоматически.
Точка росы не выше −40 °C, поэтому в тракте не образуется конденсат.
4 выхода М12×1, быстроразъёмные штуцеры под трубку Ø5 × 8 мм; дренаж влаги Ø6 мм.
Средняя наработка на отказ не менее 30 000 ч.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип осушения | мембранный осушитель (полимерная мембрана), без сменного влагопоглотителя |
| Производительность (расход сухого воздуха) | 6 ± 0,5 л/мин |
| Выходное давление (диапазон уставок) | 1–100 кПа (по заказу 1–40 или 1–250 кПа) |
| Точка росы на выходе | не выше −40 °C (типовое значение; до −50 °C) |
| Питание | ~220 В ±20 %, 50–60 Гц |
| Потребляемая мощность | не более 220 Вт |
| Аварийная сигнализация | давление выше верхней уставки на 3 кПа; ниже нижней уставки на 3 кПа; влажность (порог по точке росы −10 °C, настраивается); утечка (подкачка дольше заданного цикла, по умолчанию 30 мин) |
| Интерфейсы и выходы аварий | Ethernet RJ45 (TCP/UDP), RS485 (Modbus, DB9); 4 сухих контакта 30 В / 5 А пост. или 250 В / 5 А перем.: 3 аварийных (давление выше, ниже, влажность) и дистанционный пуск / останов; ПО мониторинга |
| Уровень шума | ≤ 55 дБ на 1 м |
| Средняя наработка на отказ | не менее 30 000 ч |
Конструкция и условия эксплуатации
| Параметр | Значение |
|---|---|
| Исполнение корпуса | стол или стойка 19″ (5U) |
| Габаритные размеры (Ш × Г × В) | 428,75 × 222,25 × 280 мм (19″, 5U) |
| Масса | 13 кг |
| Выходы сухого воздуха | 4 выхода М12×1, быстроразъёмные штуцеры под трубку Ø5 × 8 мм; дренаж влаги Ø6 мм |
| Рабочая температура | −40…+60 °C |
| Относительная влажность | ≤ 93 % без конденсации |
| Степень защиты | IP54 (передняя панель) |
Сравнение с другими дегидраторами KADAMM
| Параметр | KADAMM ДГМ-6 | KADAMM ДГМ-6К | KADAMM ДГМ-7 | KADAMM ДГМ-14 |
|---|---|---|---|---|
| Производительность | 6 ± 0,5 л/мин | 6 ± 0,5 л/мин | 6,7 л/мин ±10 % | 14 ± 0,5 л/мин |
| Давление | 1–100 кПа | 1–100 кПа | 1–99 кПа, шаг 1 кПа | 1–250 кПа |
| Точка росы | не выше −40 °C | не выше −40 °C | не выше −45 °C | не выше −40 °C |
| Питание | ~220 В ±20 %, 50–60 Гц | ~220 В ±20 %, 50–60 Гц | ~220 В ±10 %, 50/60 Гц; −48 В ±10 % | ~220 В ±20 %, 50–60 Гц |
| Способ осушки | мембранный | мембранный | мембранный | мембранный |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Применение
Такой осушитель берут для объектов, куда бригада приезжает редко, и для трактов, которым нужен широкий диапазон давления.
Дегидратор нужен там, где тракт заполнен воздухом: волноводы и воздушные коаксиальные фидеры радиорелейных линий, радиолокационных и земных станций спутниковой связи.
Один аппарат обслуживает несколько трактов, если хватает выходов и производительности; соединения и волноводы проверяют по допустимому давлению.
Как подобрать дегидратор под объект
Стандарты
- ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения (волноводный тракт).
Комплект поставки
Дегидратор КАДАММ ДГМ-6; штуцеры и трубка подключения, кабель питания — состав подтверждаем при оформлении заявки.
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДГМ-6 прикреплено к этой странице файлом.
Заявка
Артикул и количество
В заявке укажите артикул и количество.
Подбор
Инженеры KADAMM
Для подбора пришлите тип и длину волноводов или фидеров, число трактов, рабочее давление и питание.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
