KADAMM · Чулки для подъёма и подвеса фидера

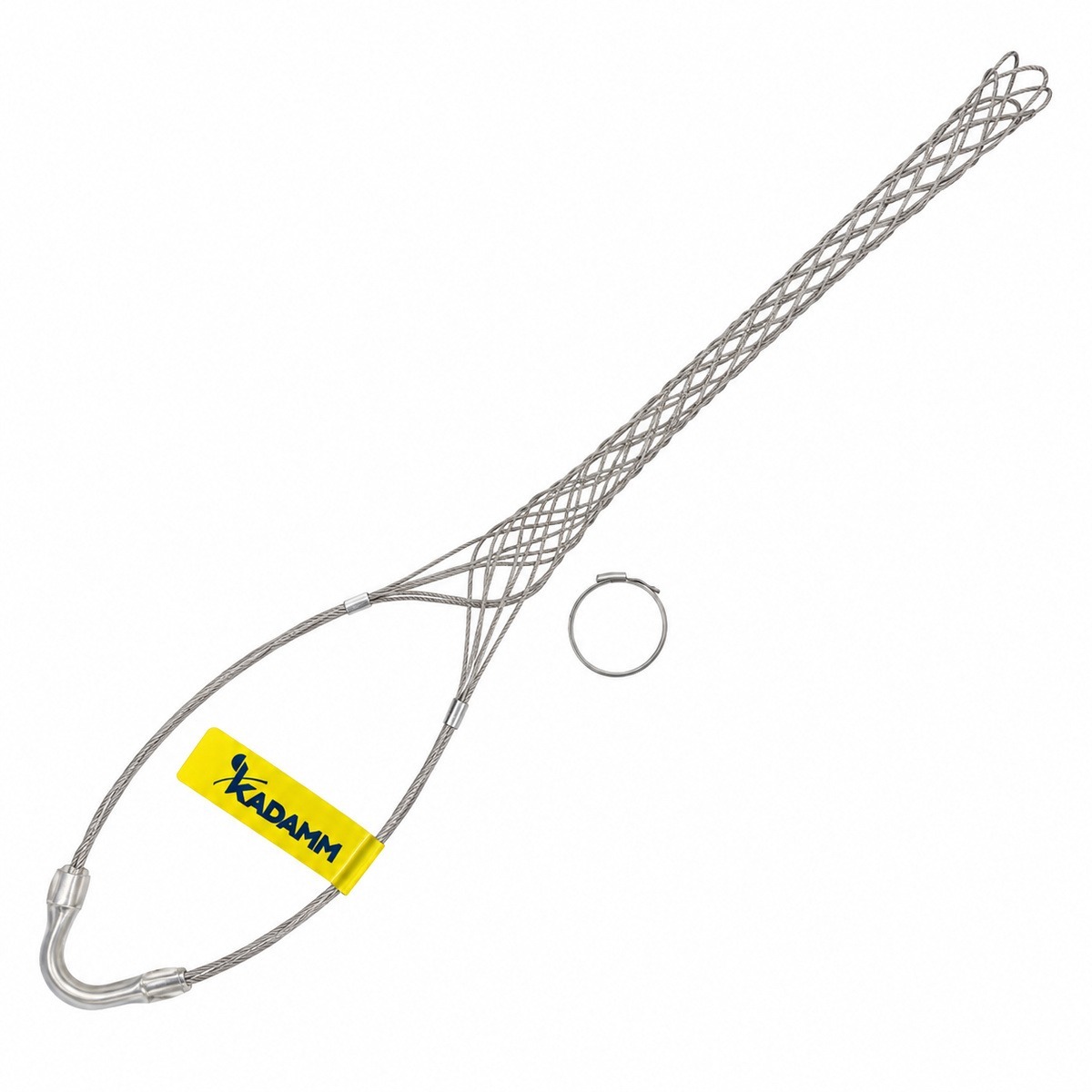

Чулки для подъёма и подвеса фидера KADAMM ЧП — кабели Ø13–101 мм и фидеры 1/4"–2-1/4". 43 исполнения в таблице.
60,96
Шаг установки, макс., м
нержавеющая сталь
Материал сетки
43
Исполнений
О серии
Чулки для подъёма и подвеса фидера KADAMM ЧП — нужны, чтобы установить крепления там, где нет готовой точки: на трубу, уголок или профиль, — и затянуть, закрыть или подвесить кабель.
Материал — нержавеющая сталь.
Исполнения серии различаются: диапазон диаметров кабеля, длина сетки, длина петли и рабочая нагрузка, кгс. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Подбор по таблицеИсполнение KADAMM ЧП выбирают по параметрам: диапазон диаметров кабеля, длина сетки, длина петли и рабочая нагрузка, кгс.
Материал: нержавеющая стальНержавеющая сталь не ржавеет на открытом воздухе и в приморских районах.
Технические характеристики
| Параметр | Значение |
|---|---|
| Шаг установки, макс., м | 60,96 |
| Материал сетки | нержавеющая сталь |
| Опорная скоба | в комплекте (у части исполнений) |
Исполнения
| Артикул | Исполнение | Диапазон диаметров кабеля | Длина сетки | Длина петли | Рабочая нагрузка, кгс | Разрывное усилие, кгс | Масса брутто, кг |
|---|---|---|---|---|---|---|---|
| KADAMM ЧП-1.1/4 | Чулок кабельный для подъёма фидера 1-1/4", сплошного плетения, нержавеющая сталь | 39,1-42,4 мм | 609,6 мм | 254,0 мм | 362,8 (запас прочности 5) | 1814,3 | 0,17 |
| KADAMM ЧП-1.1/4-Ш | Чулок кабельный для подъёма фидера 1-1/4", шнуруемый (разъёмный), нержавеющая сталь | 39,1-42,4 мм | 635,0 мм | 228,6 мм | 363,0 (запас прочности 5) | 1814,4 | 0,19 |
| KADAMM ЧП-1.5/8 | Чулок кабельный для подъёма фидера 1-5/8", сплошного плетения, нержавеющая сталь | 50,3-51,8 мм | 685,8 мм | 304,8 мм | 617,0 (запас прочности 5) | 3084,5 | 0,27 |
| KADAMM ЧП-1.5/8-Ш | Чулок кабельный для подъёма фидера 1-5/8", шнуруемый (разъёмный), нержавеющая сталь | 50,3-51,8 мм | 685,8 мм | 304,8мм | 363 (запас прочности 5) | 1814 | 0,22 |
| KADAMM ЧП-1/2 | Чулок кабельный для подъёма фидера 1/2", сплошного плетения, нержавеющая сталь | — | 254,0 мм | 177,8 мм | 145,1 (запас прочности 5) | 725,7 | 0,07 |
| KADAMM ЧП-1/2-Ш | Чулок кабельный для подъёма фидера 1/2", шнуруемый (разъёмный), нержавеющая сталь | 11,4-16,0 мм | 254,0 мм | 177,8 мм | 127,0 (запас прочности 5) | 635,0 | 0,06 |
| KADAMM ЧП-1/2Р2 | Чулок кабельный для подъёма фидера 1/2", сплошного плетения, нержавеющая сталь | — | 254,0 мм | 177,8 мм | 199,5 (запас прочности 5) | 997,9 | 0,07 |
| KADAMM ЧП-1/4 | Чулок кабельный для подъёма фидера 1/4", сплошного плетения, нержавеющая сталь | 6,1-9,9 мм | 152,4 мм | 152,4 мм | 22,6 (запас прочности 5) | 113,3 | 0,02 |
| KADAMM ЧП-1/4-Ш | Чулок кабельный для подъёма фидера 1/4", шнуруемый (разъёмный), нержавеющая сталь | 6,1-9,9 мм | 152,4 мм | 152,4 мм | 25,4 (запас прочности 5) | 127,0 | 0,03 |
| KADAMM ЧП-13-16 | Чулок кабельный для подъёма фидера 13–16 мм, сплошного плетения, нержавеющая сталь | 12,7-15,7 мм | 279,4 мм | 177,8 мм | 145,1 (запас прочности 5) | 725,7 | 0,07 |
| KADAMM ЧП-16-19 | Чулок кабельный для подъёма фидера 16–19 мм, сплошного плетения, нержавеющая сталь | 15,7-19,0 мм | 279,4 мм | 203,2 мм | 186,9 (запас прочности 5) | 934,4 | 0,081 |
| KADAMM ЧП-16-19Р2 | Чулок кабельный для подъёма фидера 16–19 мм, сплошного плетения, нержавеющая сталь | 15,7-18,8 мм | 254,0 мм | 304,8мм | 190 (запас прочности 5) | 952 | 0,15 |
| KADAMM ЧП-19-21 | Чулок кабельный для подъёма фидера 19–21 мм, сплошного плетения, нержавеющая сталь | 19,0-21,0 мм | 254,0 мм | 304,8 мм | 218,0 (запас прочности 5) | 1088,6 | 0,1 |
| KADAMM ЧП-19-25 | Чулок кабельный для подъёма фидера 19–25 мм, сплошного плетения, нержавеющая сталь | 19,1-25,4 мм | 355,6 мм | 203,2 мм | 217,7 (запас прочности 5) | 1088,6 | 0,082 |
| KADAMM ЧП-19-25Р2 | Чулок кабельный для подъёма фидера 19.0–25.4 мм, сплошного плетения, нержавеющая сталь | 19,0-25,4 мм | 355,6 мм | 203,2мм | 199 (запас прочности 5) | 997 | 0,17 |
| KADAMM ЧП-2.1/4 | Чулок кабельный для подъёма фидера 2-1/4", сплошного плетения, нержавеющая сталь | 59,7-59,9 мм | 685,8 мм | 508,0мм | 662 (запас прочности 5) | 3311 | 0,50 |
| KADAMM ЧП-23-28-Ш | Чулок кабельный для подъёма фидера 23–28 мм, шнуруемый (разъёмный), нержавеющая сталь | 23,1-27,9 мм | 431,0 мм | 330,2 мм | 272,0 (запас прочности 5) | 1360,7 | 0,17 |
| KADAMM ЧП-24-27 | Чулок кабельный для подъёма фидера 24–27 мм, сплошного плетения, нержавеющая сталь | 23,9-27,4 мм | 431,8 мм | 330,2мм | 272 (запас прочности 5) | 1360 | 0,17 |
| KADAMM ЧП-25-31 | Чулок кабельный для подъёма фидера 25–31 мм, сплошного плетения, нержавеющая сталь | 25,4-31,5 мм | 381,0 мм | 228,6 мм | 362,9 (запас прочности 5) | 1814,4 | 0,122 |
| KADAMM ЧП-3/8 | Чулок кабельный для подъёма фидера 3/8", сплошного плетения, нержавеющая сталь | 10,2-11,9 мм | 152,4 мм | 152,4 мм | 45,3 (запас прочности 5) | 226,7 | 0,03 |
| KADAMM ЧП-3/8-Ш | Чулок кабельный для подъёма фидера 3/8", шнуруемый (разъёмный), нержавеющая сталь | 10,2-11,9 мм | 152,4 мм | 152,4 мм | 43,5 (запас прочности 5) | 217,7 | 0,03 |
| KADAMM ЧП-30-35 | Чулок кабельный для подъёма фидера 30–35 мм, сплошного плетения, нержавеющая сталь | 30,5-35,0 мм | 609,6 мм | 254,0мм | 363 (запас прочности 5) | 1814 | 0,17 |
| KADAMM ЧП-32-38 | Чулок кабельный для подъёма фидера 32–38 мм, сплошного плетения, нержавеющая сталь | 31,8-37,8 мм | 406,4 мм | 254,0 мм | 362,8 (запас прочности 5) | 1814,3 | 0,15 |
| KADAMM ЧП-32-38-Ш | Чулок кабельный для подъёма фидера 32–38 мм, шнуруемый (разъёмный), нержавеющая сталь | 31,8-37,8 мм | 609,6 мм | 254,0мм | 363 (запас прочности 5) | 1814 | 0,17 |
| KADAMM ЧП-32-38Р2 | Чулок кабельный для подъёма фидера 32–38 мм, сплошного плетения, нержавеющая сталь | 31,8-37,8 мм | 609,6 мм | 254,0мм | 363 (запас прочности 5) | 1814 | 0,17 |
| KADAMM ЧП-32-38Р3 | Чулок кабельный для подъёма фидера 32–38 мм, сплошного плетения, нержавеющая сталь | 31,8-37,8 мм | 406,4 мм | 254,0 мм | 362,9 (запас прочности 5) | 1814,4 | 0,150 |
| KADAMM ЧП-35-40 | Чулок кабельный для подъёма фидера 35–40 мм, сплошного плетения, нержавеющая сталь | 35,0-40,0 мм | 609,6 мм | 254,0 мм | 362,8 (запас прочности 5) | 1814,3 | 0,21 |
| KADAMM ЧП-35-42 | Чулок кабельный для подъёма фидера 35–42 мм, сплошного плетения, нержавеющая сталь | 35,0-42,0 мм | 609,6 мм | 254,0 мм | 299,4 (запас прочности 5) | 1451,5 | 0,17 |
| KADAMM ЧП-35-46-Ш | Чулок кабельный для подъёма фидера 35–46 мм, шнуруемый (разъёмный), нержавеющая сталь | 35,0-46,0 мм | 635,0 мм | 230,0 мм | 362,8 (запас прочности 5) | 1814,3 | 0,21 |
| KADAMM ЧП-37 | Чулок кабельный для подъёма фидера 37 мм, сплошного плетения, нержавеющая сталь | 37,1 мм | 609,6 мм | 254,0 мм | 344,7 (запас прочности 5) | 1723,6 | 0,19 |
| KADAMM ЧП-38-44 | Чулок кабельный для подъёма фидера 38–44 мм, сплошного плетения, нержавеющая сталь | 38,1-44,2 мм | 609,6 мм | 254,0 мм | 362,9 (запас прочности 5) | 1814,4 | 0,161 |
| KADAMM ЧП-44-51 | Чулок кабельный для подъёма фидера 44–51 мм, сплошного плетения, нержавеющая сталь | 44,0-50,0 мм | 685,8 мм | 304,8 мм | 435,4 (запас прочности 5) | 2177,2 | 0,21 |
| KADAMM ЧП-44-51Р2 | Чулок кабельный для подъёма фидера 44–51 мм, сплошного плетения, нержавеющая сталь | 44,2-50,5 мм | 685,8 мм | 304,8 мм | 362,9 (запас прочности 5) | 1814,4 | 0,24 |
| KADAMM ЧП-46 | Чулок кабельный для подъёма фидера 46 мм, сплошного плетения, нержавеющая сталь | 45,7 мм | 609,6 мм | 254,0 мм | 508,0 (запас прочности 5) | 2540,1 | 0,23 |
| KADAMM ЧП-5/8 | Чулок кабельный для подъёма фидера 5/8", сплошного плетения, нержавеющая сталь | 21,3-22,6 мм | 254,0 мм | 304,8 мм | 217,7 (запас прочности 5) | 1088,6 | 0,08 |
| KADAMM ЧП-5/8-Ш | Чулок кабельный для подъёма фидера 5/8", шнуруемый (разъёмный), нержавеющая сталь | 21,3-22,6 мм | 457,2 мм | 203,2 мм | 236,0 (запас прочности 5) | 1179,4 | 0,09 |
| KADAMM ЧП-5/8-ШР2 | Чулок кабельный для подъёма фидера 5/8", шнуруемый (разъёмный), нержавеющая сталь | 21,3-22,6 мм | 431,8 мм | 203,2 мм | 245 (запас прочности 5) | 1224 | 0,10 |
| KADAMM ЧП-51-63 | Чулок кабельный для подъёма фидера 51–63 мм, сплошного плетения, нержавеющая сталь | 50,8-63,2 мм | 685,8 мм | 508,0мм | 526 (запас прочности 5) | 2630 | 0,50 |
| KADAMM ЧП-7/8 | Чулок кабельный для подъёма фидера 7/8", сплошного плетения, нержавеющая сталь | 27,4-30,5 мм | 431,8 мм | 330,2 мм | 362,8 (запас прочности 5) | 1814,3 | 0,14 |
| KADAMM ЧП-7/8-Ш | Чулок кабельный для подъёма фидера 7/8", шнуруемый (разъёмный), нержавеющая сталь | 27,4-32,0 мм | 431,0 мм | 330,0 мм | 362,8 (запас прочности 5) | 1814,3 | 0,18 |
| KADAMM ЧП-76-76-Ш | Чулок кабельный для подъёма фидера 76–76 мм, шнуруемый (разъёмный), нержавеющая сталь | 75,9-76,6 мм | — | 457,2мм | 662 (запас прочности 5) | 3311 | 0,45 |
| KADAMM ЧП-76-89 | Чулок кабельный для подъёма фидера 76–89 мм, сплошного плетения, нержавеющая сталь | 76,2-88,6 мм | 660,4 мм | 533,4мм | 662 (запас прочности 5) | 3311 | 0,52 |
| KADAMM ЧП-89-101-Ш | Чулок кабельный для подъёма фидера 89–101 мм, шнуруемый (разъёмный), нержавеющая сталь | 88,9-101,3 мм | 965,2 мм | 508,0 мм | 589 (запас прочности 5) | 2948 | 0,10 |
Вопросы по серии
Как выбрать исполнение KADAMM ЧП?
По параметрам: диапазон диаметров кабеля, длина сетки, длина петли и рабочая нагрузка, кгс. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Из чего сделаны изделия KADAMM ЧП?
Нержавеющая сталь.
Есть ли документы на KADAMM ЧП?
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
Другие серии раздела — каталог KADAMM.
Подбор KADAMM ЧП под ваш объект
