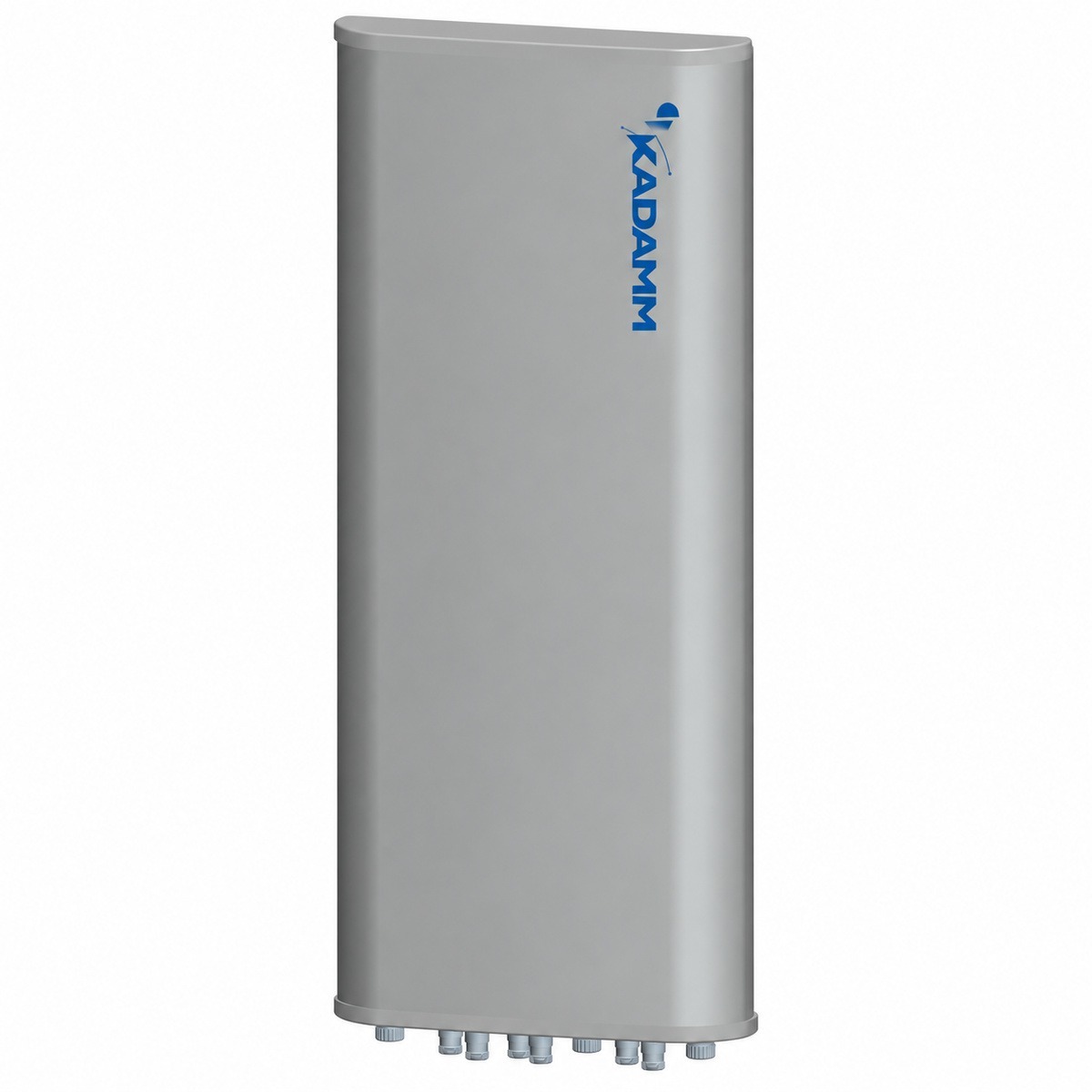

KADAMM APXXX-1727-1868 — секторная антенна базовой станции 1710–2690 МГц, 18 дБи, 6 портов

KADAMM APXXX-1727-1868 — секторная панельная антенна для базовой станции диапазона 3×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥10) дБ. Систем излучателей в панели — 3, портов — 6: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

Качество диаграммы видно по цифрам: усиление — до 18 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

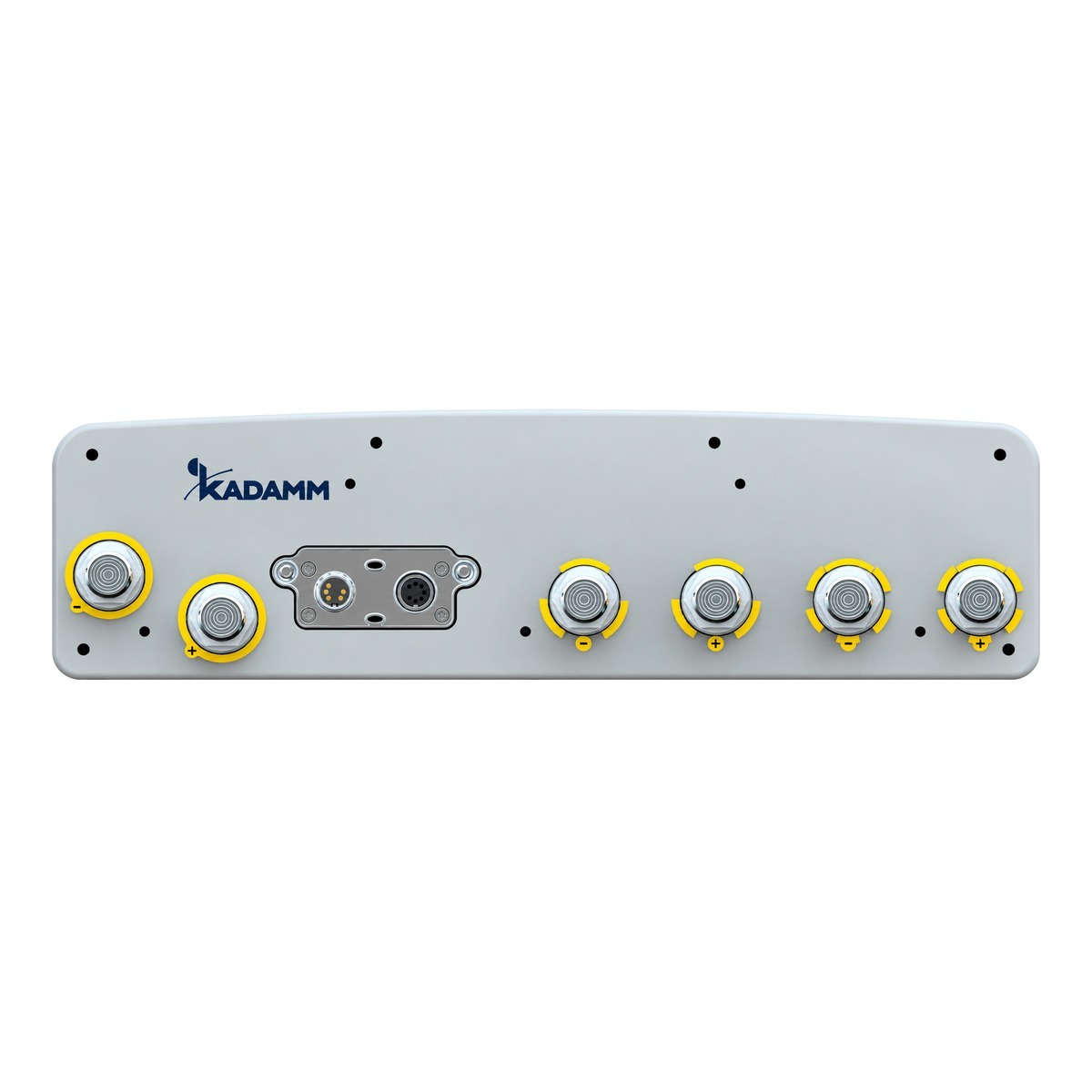

Механика: размеры 1350 × 515 × 100 мм; масса 25 кг; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 6 × розетка 7/16 DIN (IEC 61169-4), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

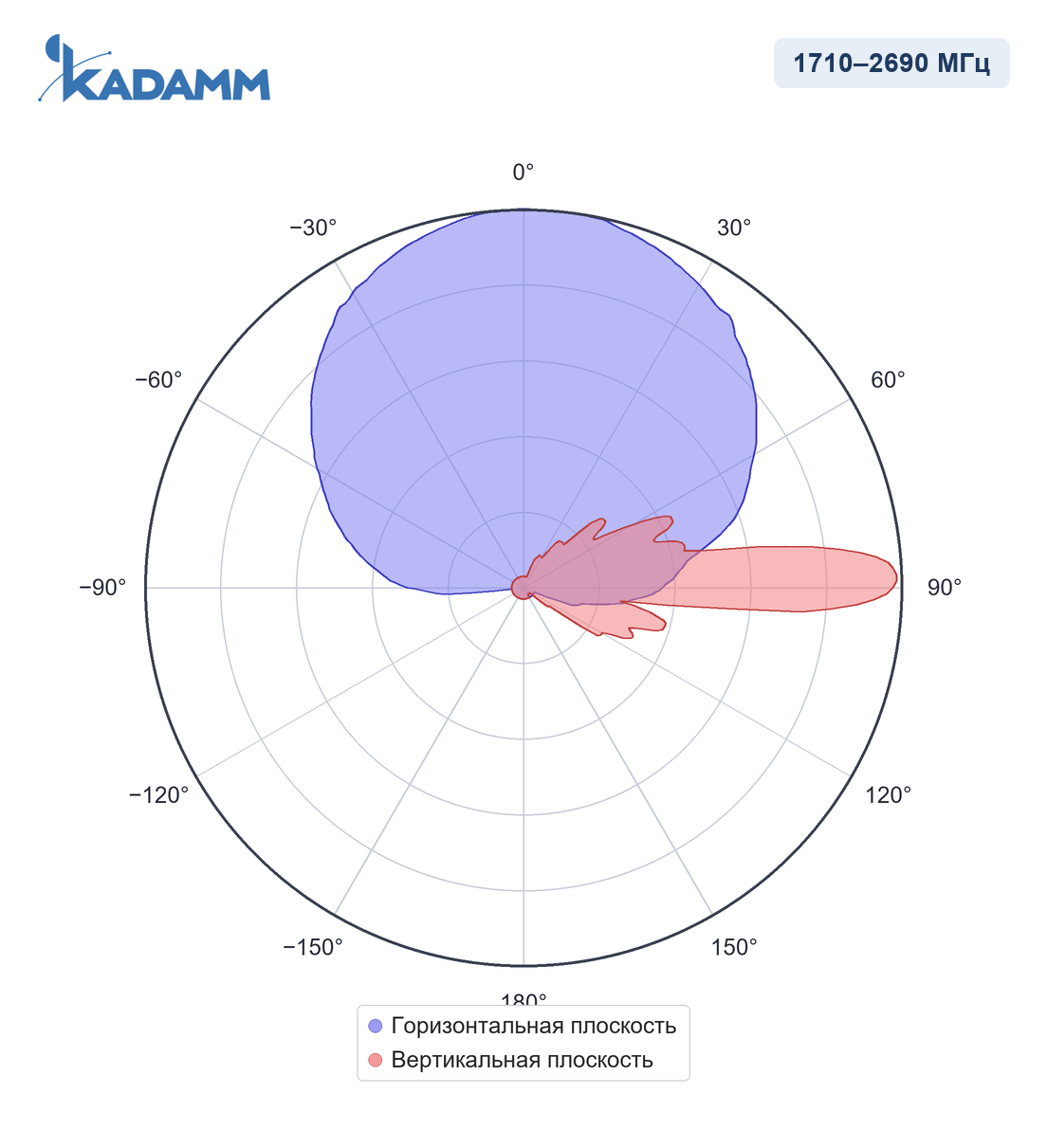

1710–2690 МГцУсиление в максимуме 17,3–18 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

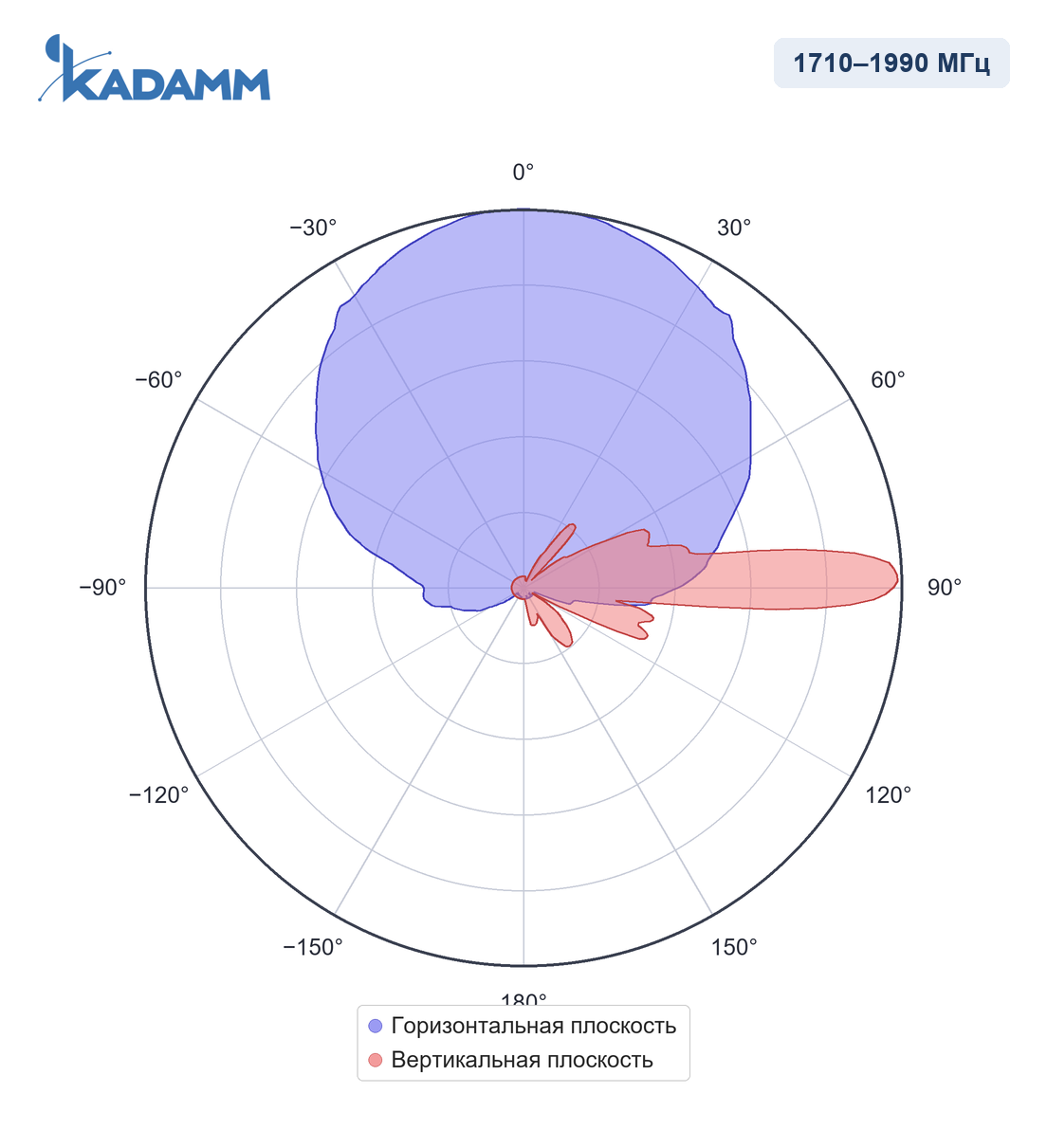

1710–1990 МГцУсиление в максимуме 17,3 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

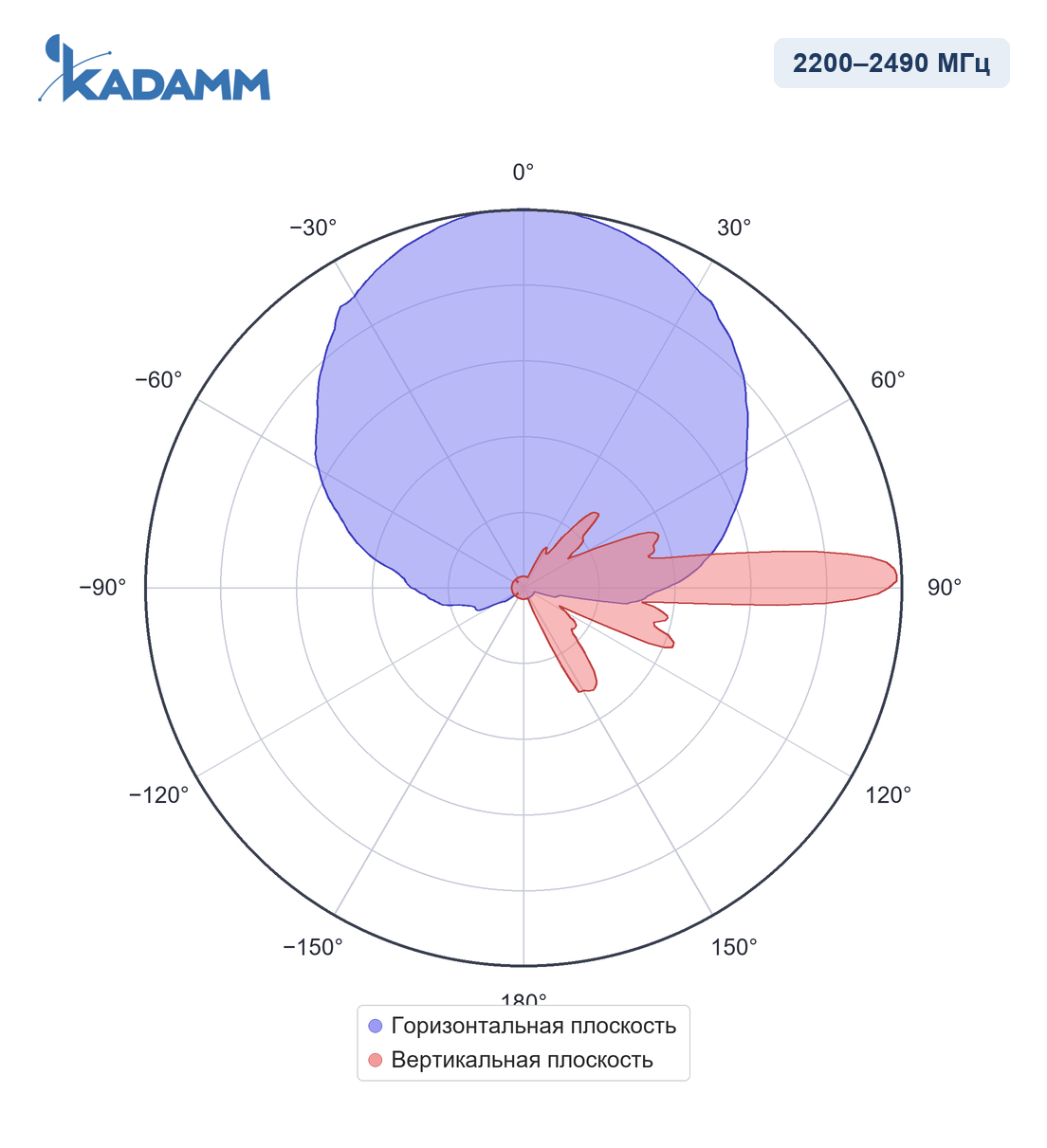

2200–2490 МГцУсиление в максимуме 17,8 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

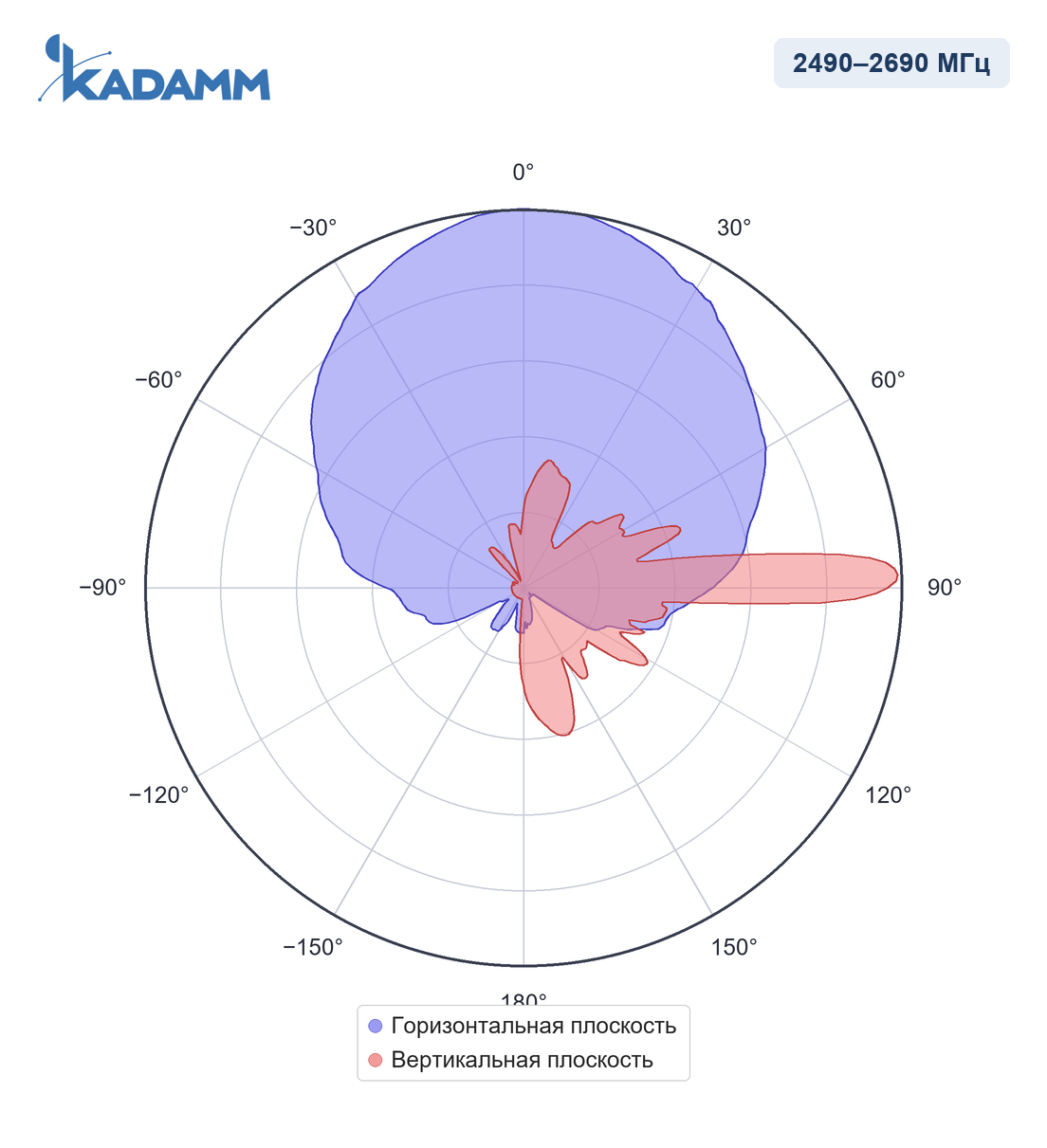

2490–2690 МГцУсиление в максимуме 18 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APXXX-1727-1868 — 6 × розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы APXXX-1727-1868 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXXX-1727-1868 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXXX-1727-1868 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58 − 99,3 = −41,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APXXX-1727-1868 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

Сети и службы в полосах APXXX-1727-1868:

Перед заказом KADAMM APXXX-1727-1868 сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 6×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXXX-1727-1868 — на трубу Ø50–Ø115 мм.
• Панель APXXX-1727-1868 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APXXX-1727-1868: электрический 0–10°; механический 0–15° — кронштейном.
• Разъёмы — 6 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
• После затяжки соединения APXXX-1727-1868 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APXXX-1727-1868 включают в контур заземления и молниезащиты опоры по проекту.

Упаковка 1630 × 610 × 200 мм.
