KADAMM APXXX-0727-1465 — секторная антенна базовой станции 698–960/1710–2690 МГц, 14,5 дБи, 6 портов

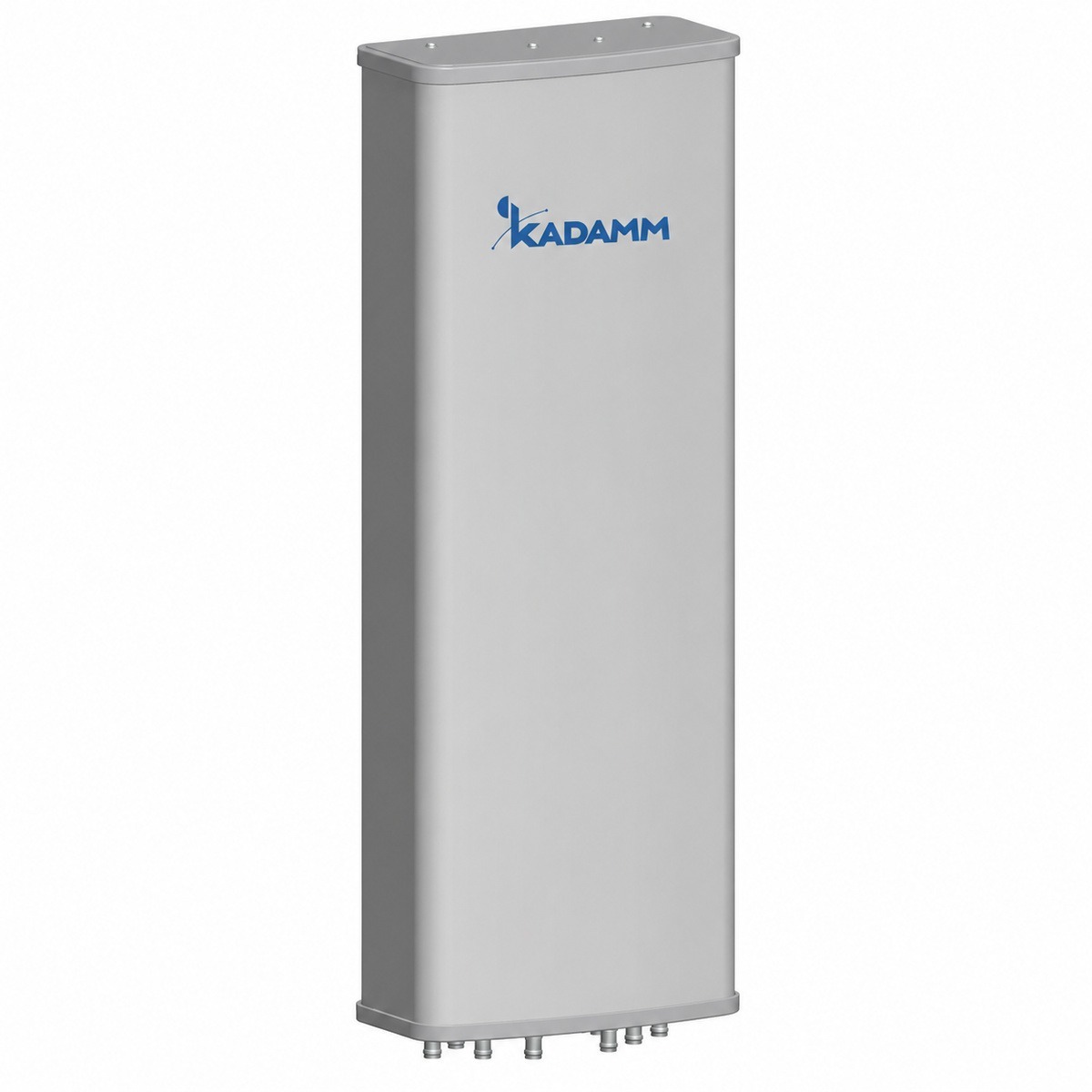

KADAMM APXXX-0727-1465 — секторная панельная антенна для базовой станции диапазона 698–960 / 2×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥10) дБ. Систем излучателей в панели — 3, портов — 6: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

По вертикали луч узкий — ≥32°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Дополнительно кронштейн даёт механический наклон 0–14° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 10,5–14,5 дБи; отношение вперёд/назад — ≥23 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен на ≥13–14 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 500 × 396 × 190 мм; масса 8 кг плюс 3,8 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у APXXX-0727-1465 — 3 системы излучателей, 6 портов.

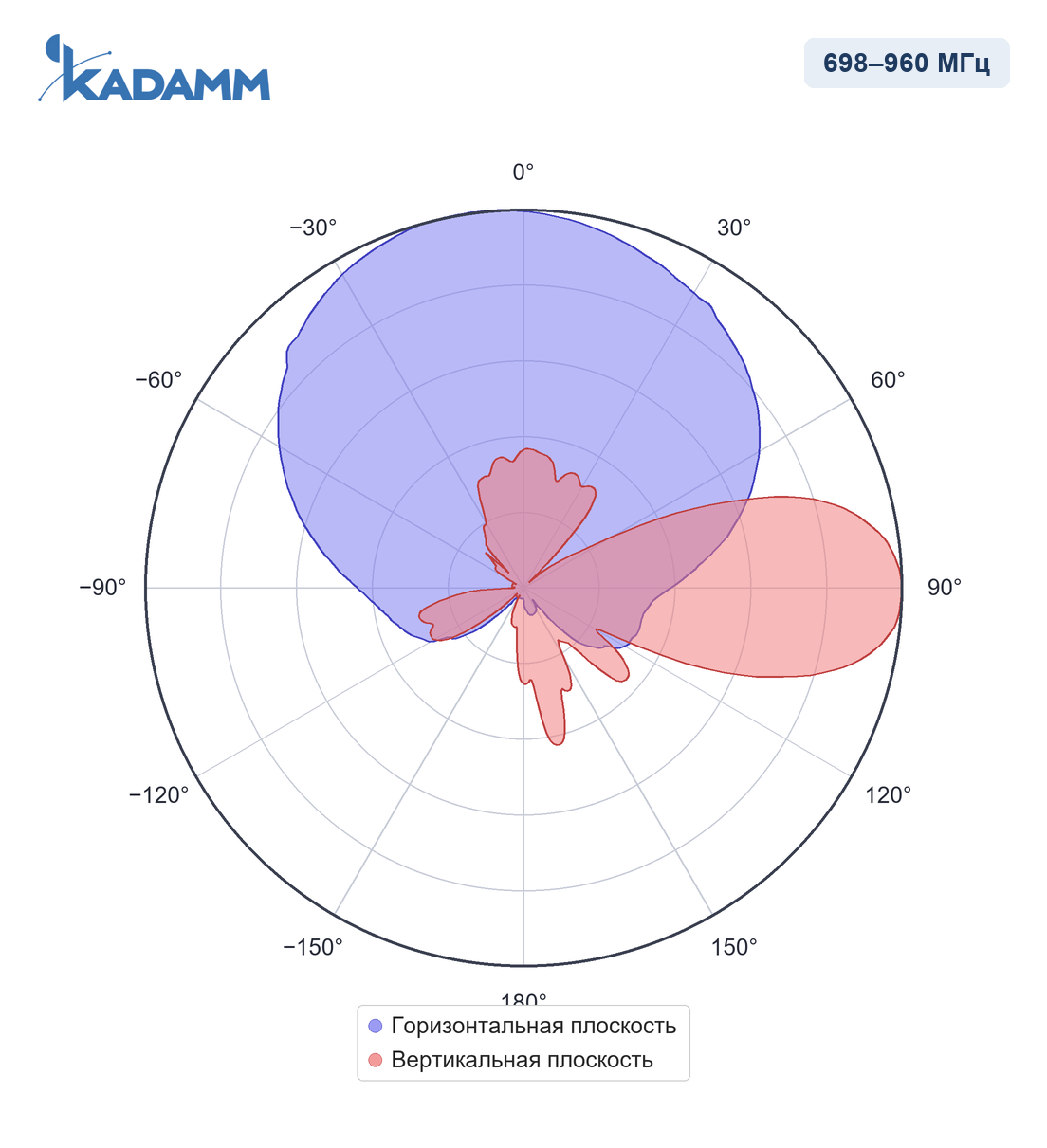

698–960 МГц, массив R1Главный лепесток по горизонтали 65°, по вертикали ≥28°, усиление в максимуме 10,5–11 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

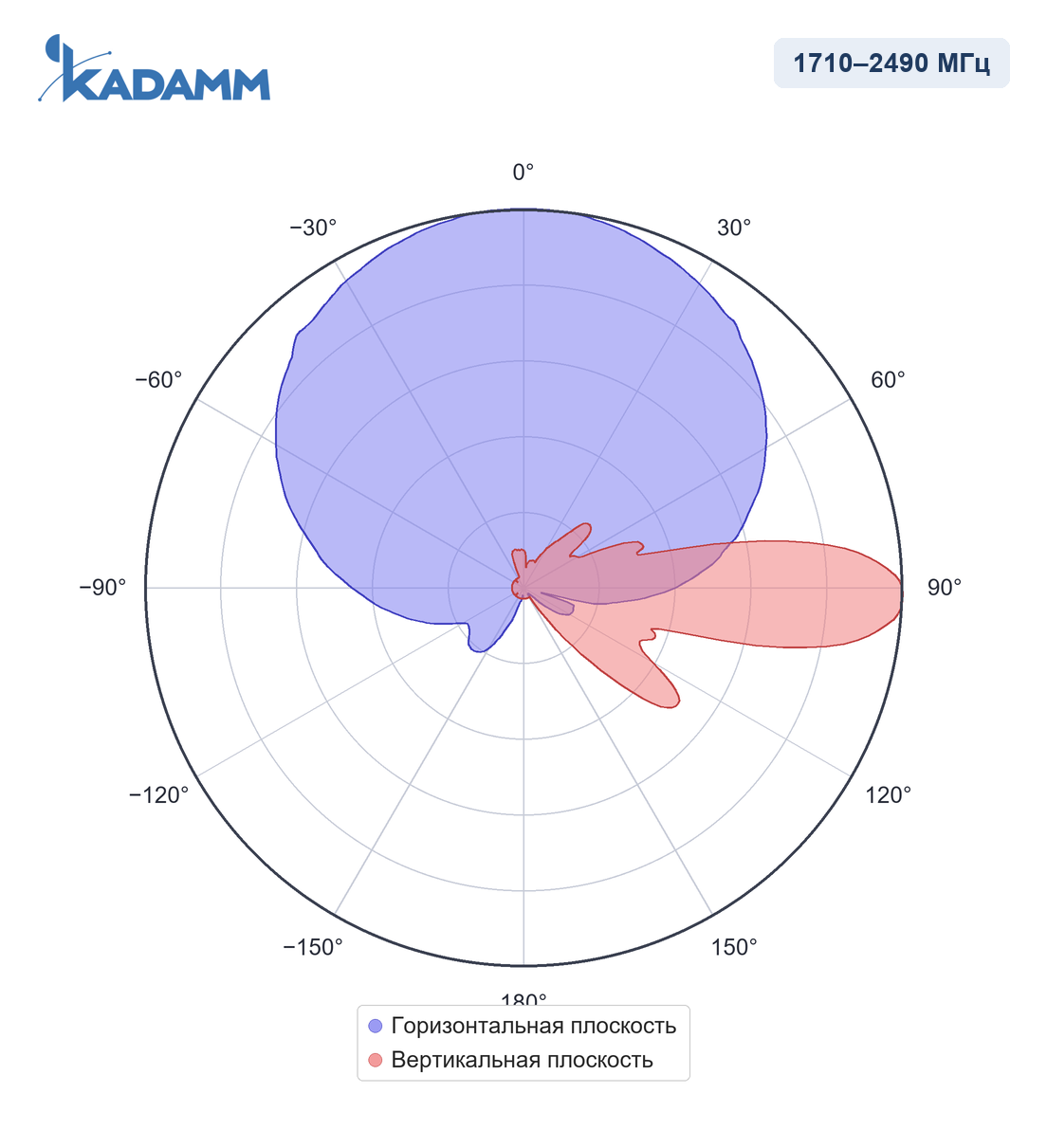

1710–2490 МГц, массив Y1/Y2Главный лепесток по горизонтали 63–65°, по вертикали ≥11,8°, усиление в максимуме 13,5–14,3 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

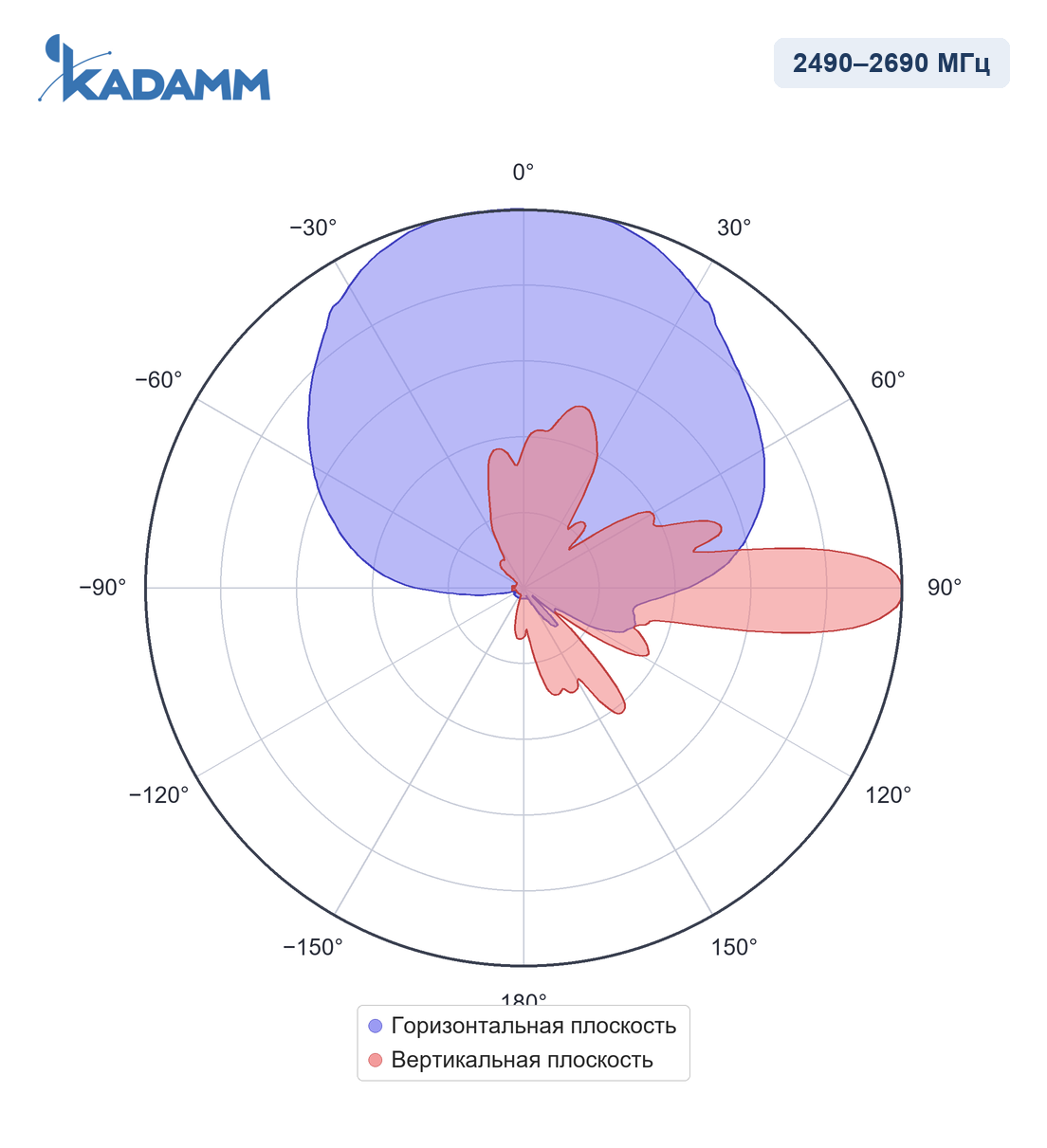

2490–2690 МГц, массив Y1/Y2Главный лепесток по горизонтали 64 ± 7°, по вертикали ≥10,9°, усиление в максимуме 14,5 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65° во всех диапазонах; по вертикали — ≥10,9°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.

Массив R1: 698–960 МГц

Массив Y1/Y2: 2×1710–2690 МГц

Общие параметры

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APXXX-0727-1465.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APXXX-0727-1465 — 6 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APXXX-0727-1465 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXXX-0727-1465 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXXX-0727-1465 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 10,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 10,5 = 50,5 дБм, то есть около 112 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 50,5 − 90,8 = −40,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 2° ось луча приходит на землю на расстоянии 30 / tg 2° ≈ 859 м; нижняя граница луча (половина вертикальной ширины 28°) — около 105 м от опоры, верхняя уходит выше горизонта и задаёт дальнюю границу зоны.

APXXX-0727-1465 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APXXX-0727-1465:

Перед заказом KADAMM APXXX-0727-1465 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 300 Вт
• Разъёмы — 6×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXXX-0727-1465 — на трубу Ø50–Ø115 мм; монтажный комплект весит 3,8 кг.
• Панель APXXX-0727-1465 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APXXX-0727-1465: электрический 2°; механический 0–14° — кронштейном.
• Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы APXXX-0727-1465 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APXXX-0727-1465 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 3,8 кг; упаковка 730 × 490 × 290 мм.
