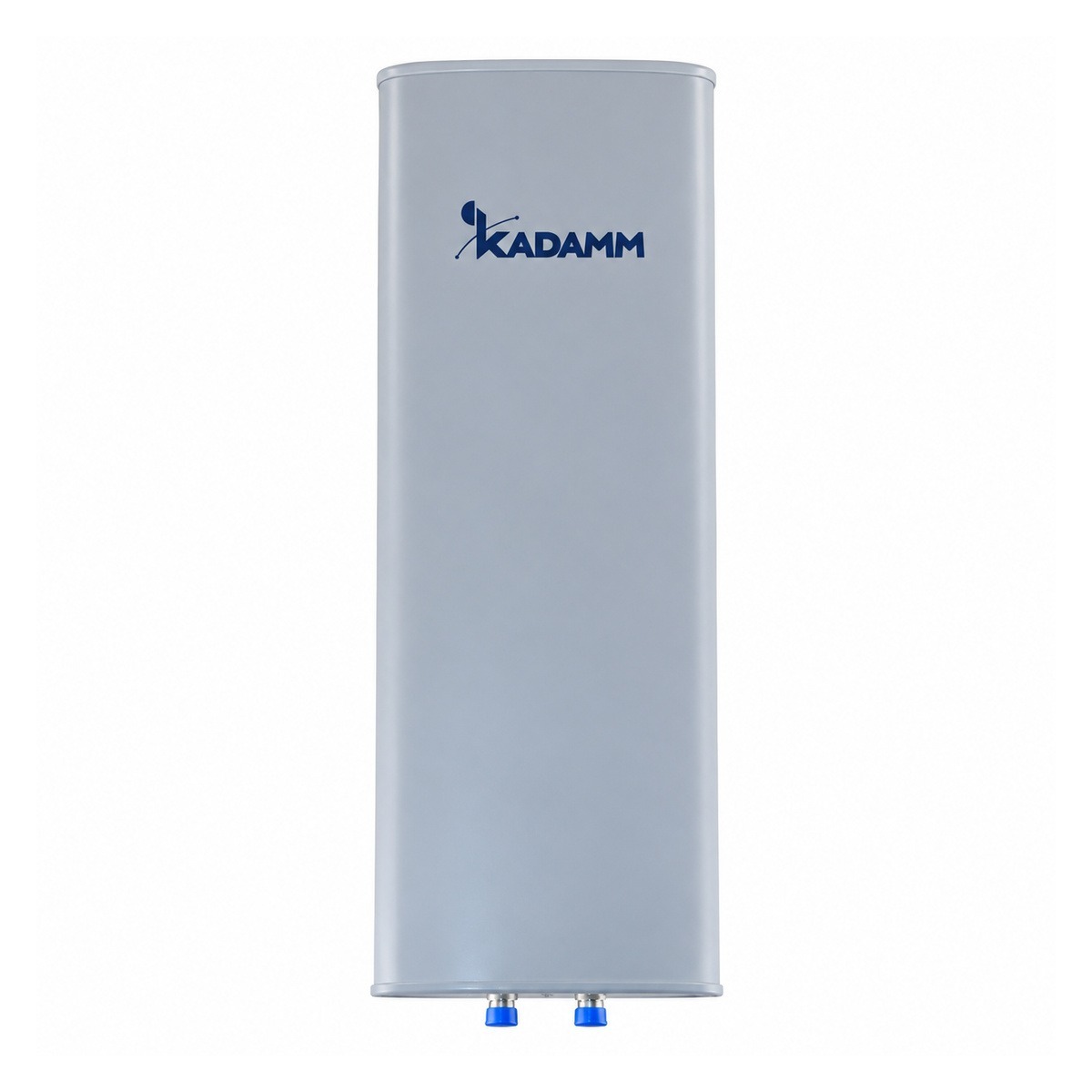

KADAMM APXXT-3536-1065 — направленная панельная антенна VHF/UHF 350–366 МГц, 10 дБи, 65°, 2 порта

KADAMM APXXT-3536-1065 — направленная панельная антенна УКВ-диапазона диапазона 350–366 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 65°, а назад — ослабленно (отношение вперёд/назад ≥18 дБ).

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Излучатели с кросс-поляризацией ±45° дают два независимых входа — для MIMO 2×2 модемов и маршрутизаторов LTE/5G.

Пример расчёта: на 358 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 358 + 20·lg 10 ≈ 103,5 дБ. Антенна с усилением 10 дБи сокращает их на 10 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −52,5 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 500 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 1200 × 420 × 130 мм; масса 15,0 кг; крепление: Ø50–Ø115 мм; радом — непластифицированный пвх (upvc); предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 2×7-16 DIN, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

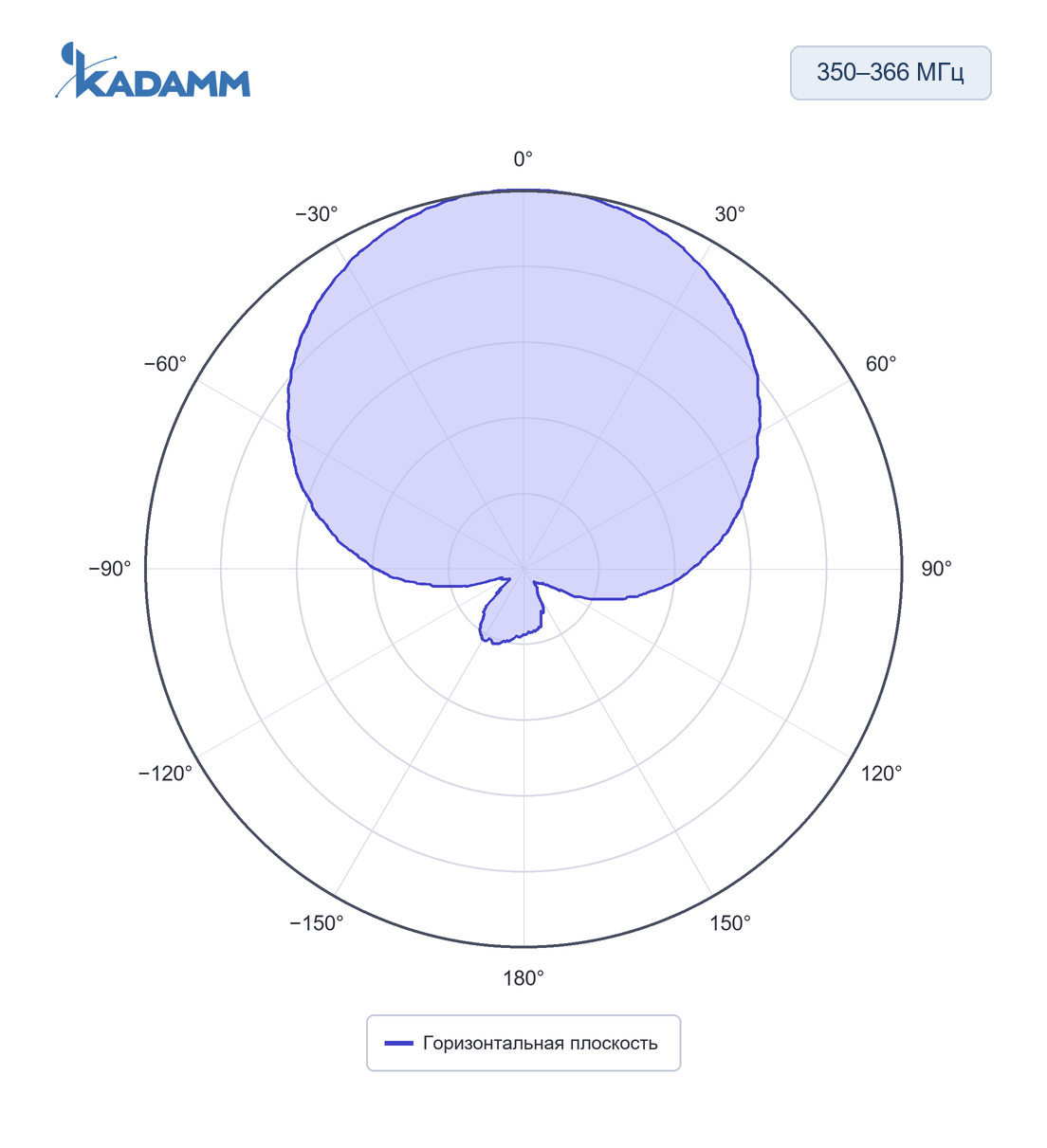

350–366 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65°, усиление в максимуме 10,0 дБи, задний лепесток ниже главного не менее чем на 18 дБ.

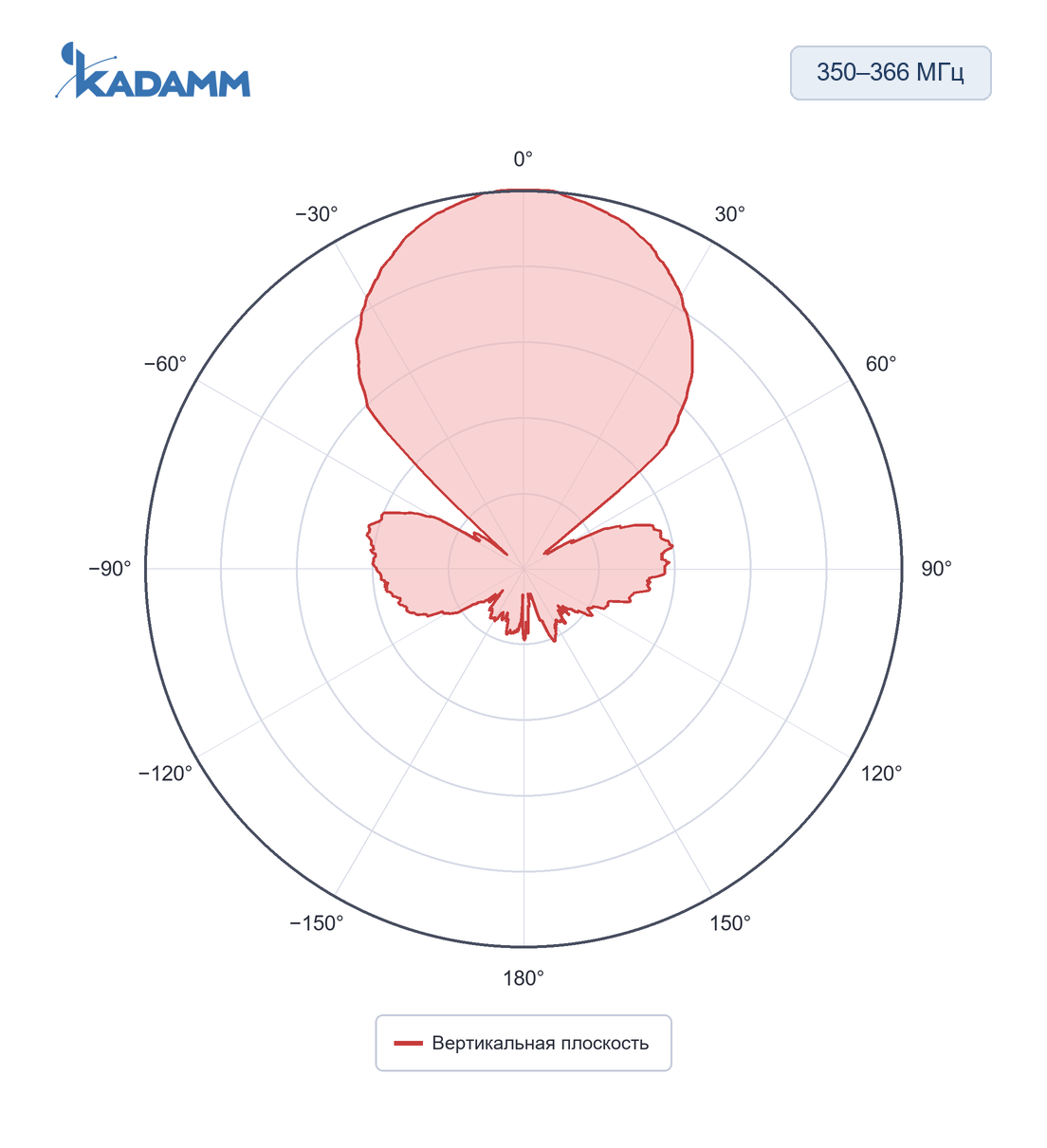

350–366 МГц, вертикальная плоскостьПо вертикали 32°, усиление в максимуме 10,0 дБи, задний лепесток ниже главного не менее чем на 18 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 32°. Задний лепесток ослаблен не менее чем на 18 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение −150 дБн для APXXT-3536-1065.
• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APXXT-3536-1065 — 2 × розетка 7/16 DIN (IEC 61169-4).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXXT-3536-1065 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXXT-3536-1065 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 10 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 10 = 50 дБм, то есть около 100 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 358 МГц (середина полосы 350–366 МГц): L = 32,45 + 20·lg 358 + 20·lg 1 = 83,5 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 50 − 83,5 = −33,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Перед заказом KADAMM APXXT-3536-1065 сверьте с проектом:

• Частоты оборудования — внутри 350–366 МГц
• Мощность на порт — не выше 500 Вт
• Разъёмы — 2×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXXT-3536-1065 — на трубу Ø50–Ø115 мм.
• APXXT-3536-1065 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Наклон APXXT-3536-1065: электрический 0°.
• Разъёмы — 2 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
• Разъёмы APXXT-3536-1065 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APXXT-3536-1065 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — прямое заземление.
