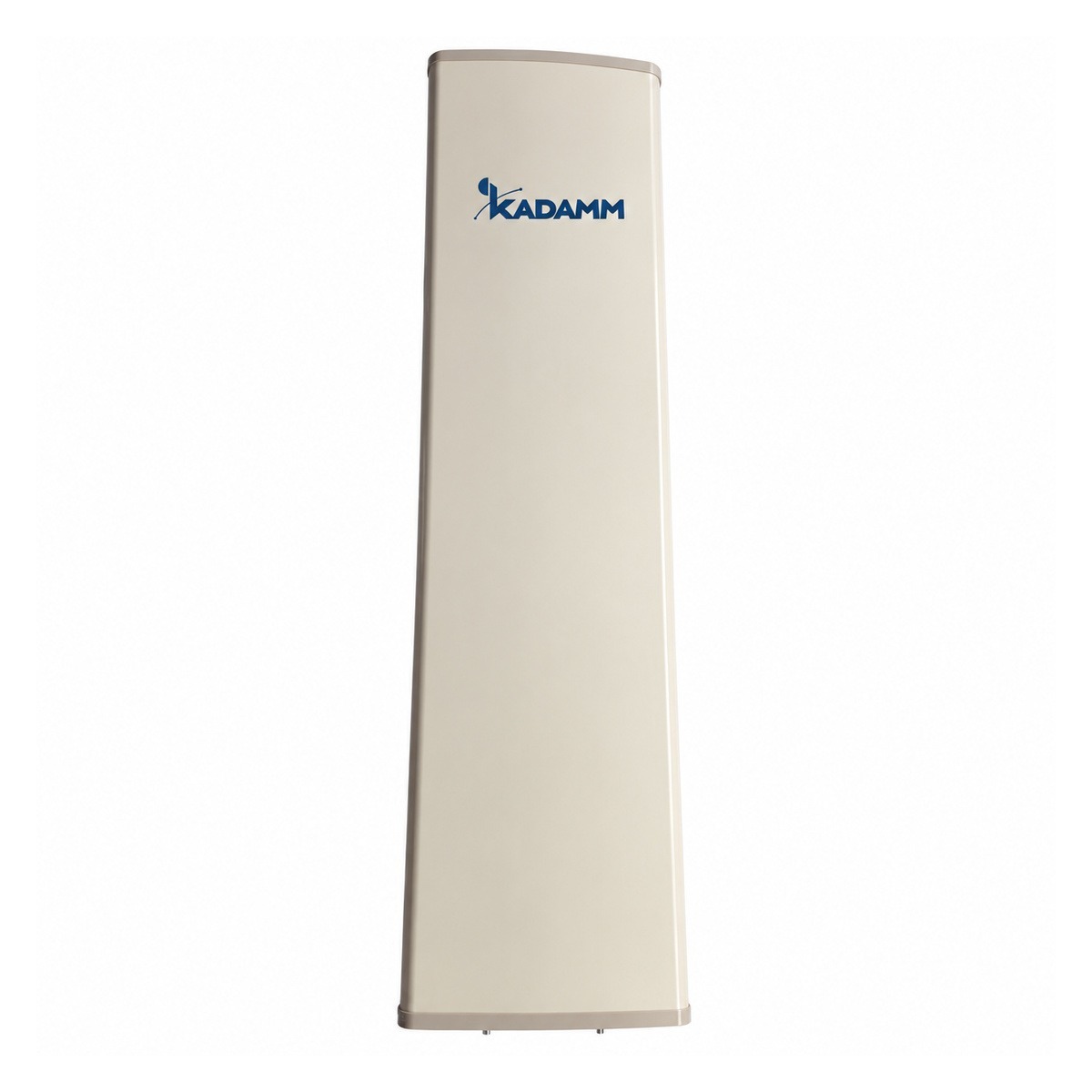

KADAMM APVT-450470-1165X — направленная панельная антенна VHF/UHF 450–520 МГц, 11 дБи, 65°, 2 порта

KADAMM APVT-450470-1165X — направленная панельная антенна УКВ-диапазона диапазона 450–520 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 65°, а назад — ослабленно (отношение вперёд/назад ≥20 дБ).

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Излучатели с кросс-поляризацией ±45° дают два независимых входа — для MIMO 2×2 модемов и маршрутизаторов LTE/5G.

Пример расчёта: на 485 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 485 + 20·lg 10 ≈ 106,2 дБ. Антенна с усилением 11 дБи сокращает их на 11 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −53,2 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 300 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 1000 × 500 × 180 мм; масса 12 кг; крепление: Ø50–Ø115 мм; радом — стеклопластик; предельная скорость ветра 60 м/с; рабочая температура −50…+75 °C.

Разъём — 2×4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

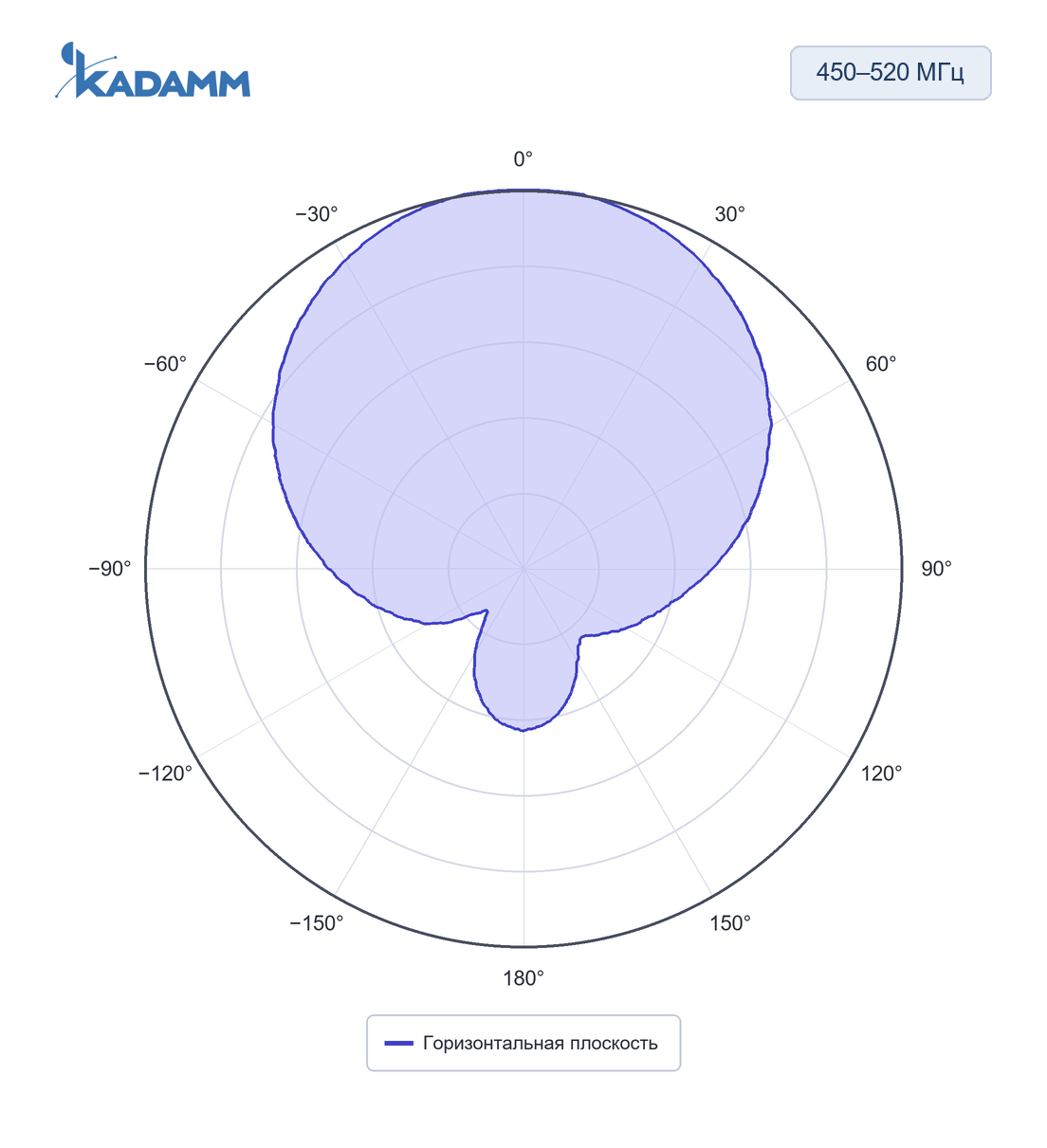

450–520 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65°, усиление в максимуме 11 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

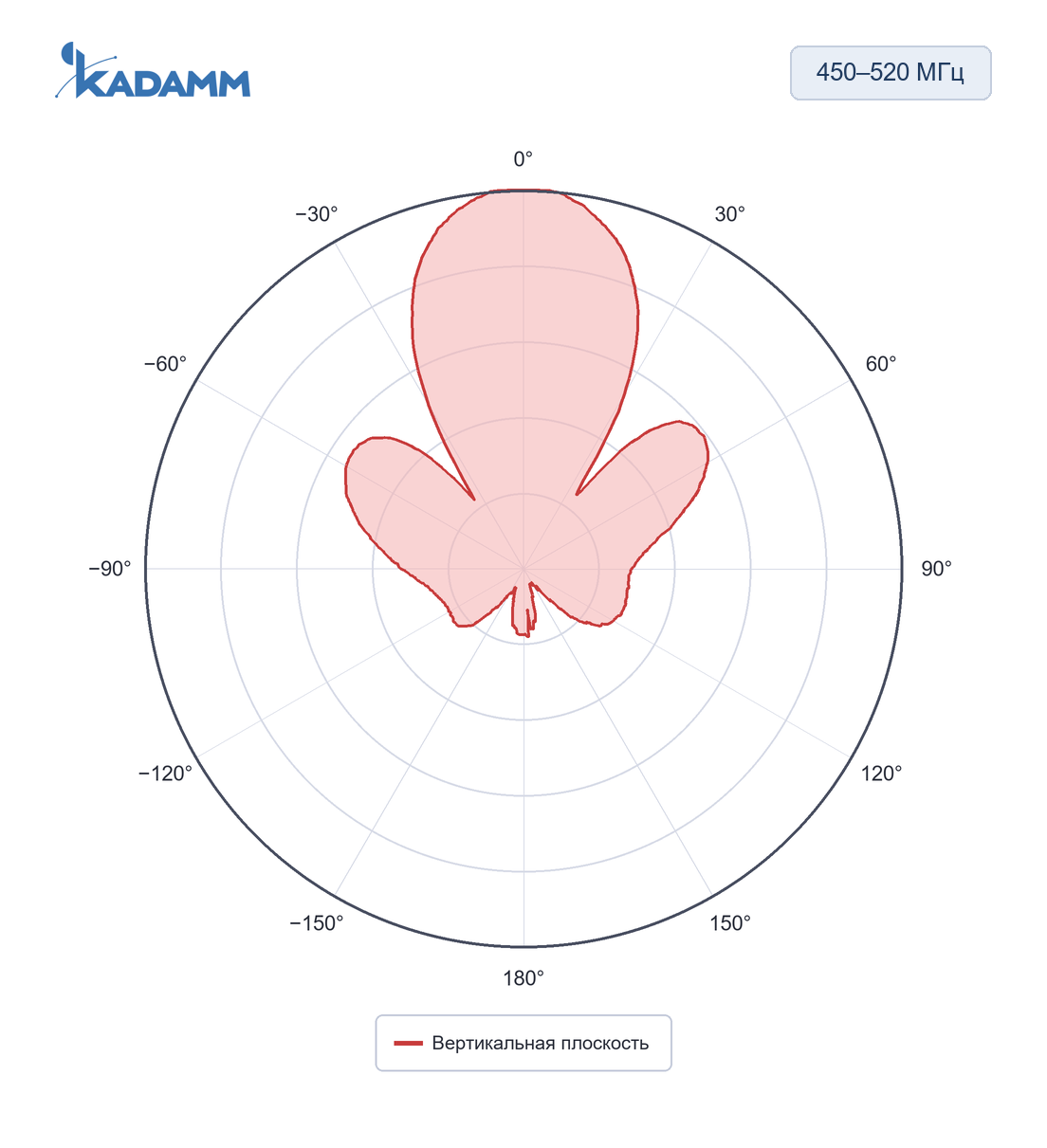

450–520 МГц, вертикальная плоскостьПо вертикали 33°, усиление в максимуме 11 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 33°. Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение −150 дБн для APVT-450470-1165X.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APVT-450470-1165X — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APVT-450470-1165X покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APVT-450470-1165X в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APVT-450470-1165X подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 11 = 51 дБм, то есть около 126 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 485 МГц (середина полосы 450–520 МГц): L = 32,45 + 20·lg 485 + 20·lg 1 = 86,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 51 − 86,2 = −35,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Сети и службы в полосах APVT-450470-1165X:

Перед заказом KADAMM APVT-450470-1165X сверьте с проектом:

• Частоты оборудования — внутри 450–520 МГц
• Мощность на порт — не выше 300 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+75 °C

• Крепление APVT-450470-1165X — на трубу Ø50–Ø115 мм.
• APVT-450470-1165X направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Наклон APVT-450470-1165X: электрический 0°.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54).
• Разъёмы APVT-450470-1165X на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APVT-450470-1165X включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
