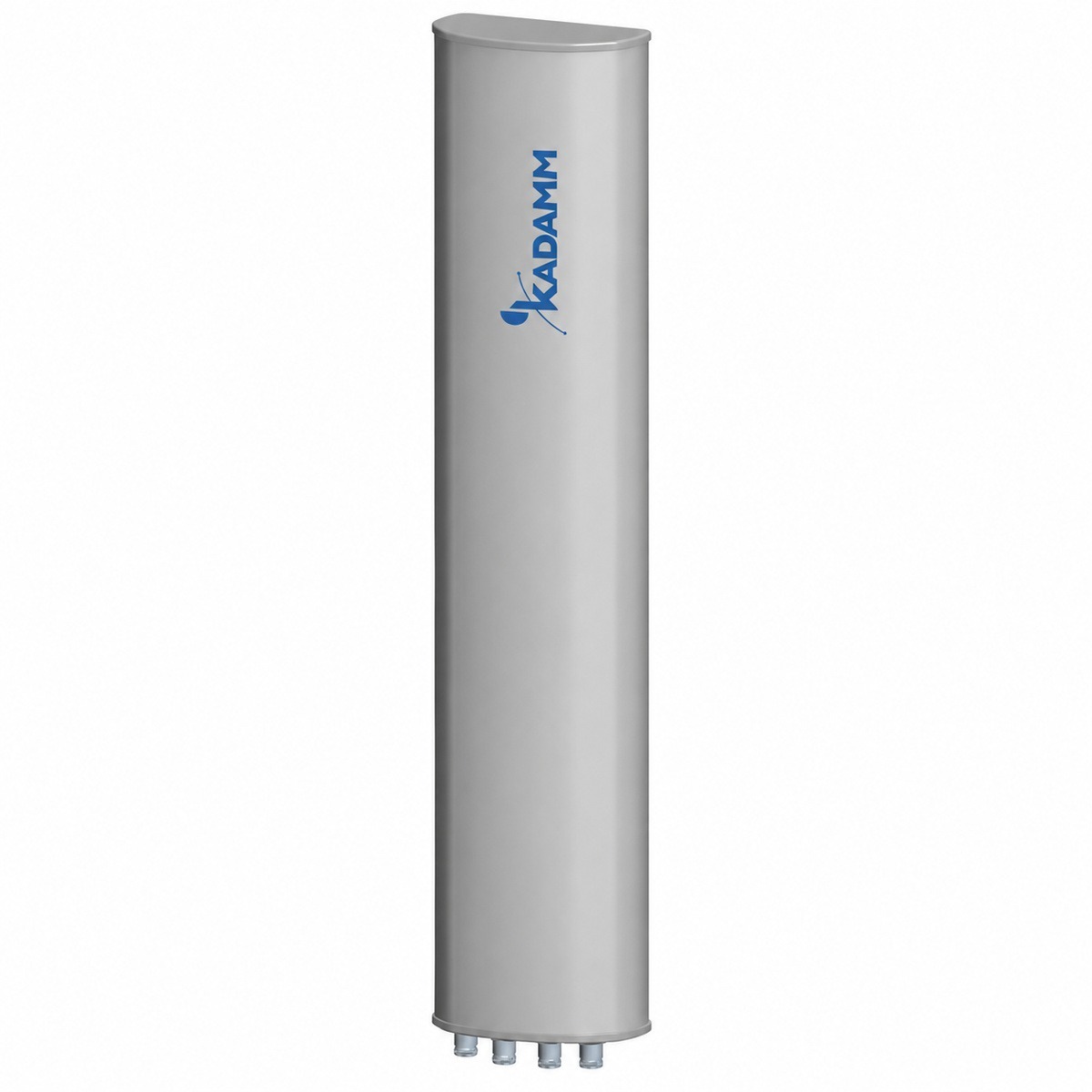

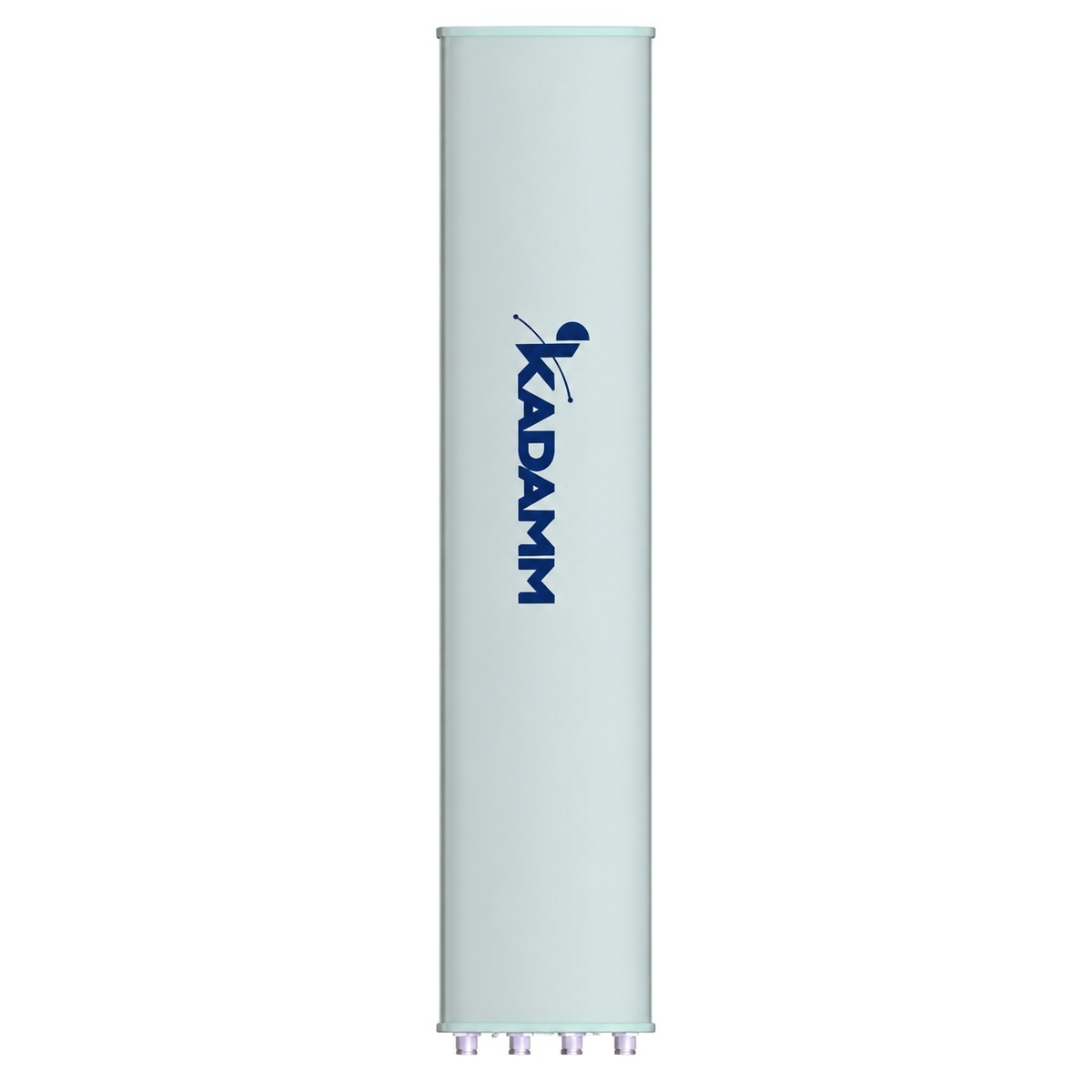

KADAMM APXX-0922-1765 — секторная антенна базовой станции 880–2170 МГц, 17 дБи, 4 порта

KADAMM APXX-0922-1765 — секторная панельная антенна для базовой станции диапазона 880–960 / 1710–2170 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥8) дБ. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

Качество диаграммы видно по цифрам: усиление — до 17 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150(2×43 дБм) дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.

Механика: размеры 1260 × 270 × 137 мм; масса 9 кг плюс 4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у APXX-0922-1765 — 2 системы излучателей, 4 порта.

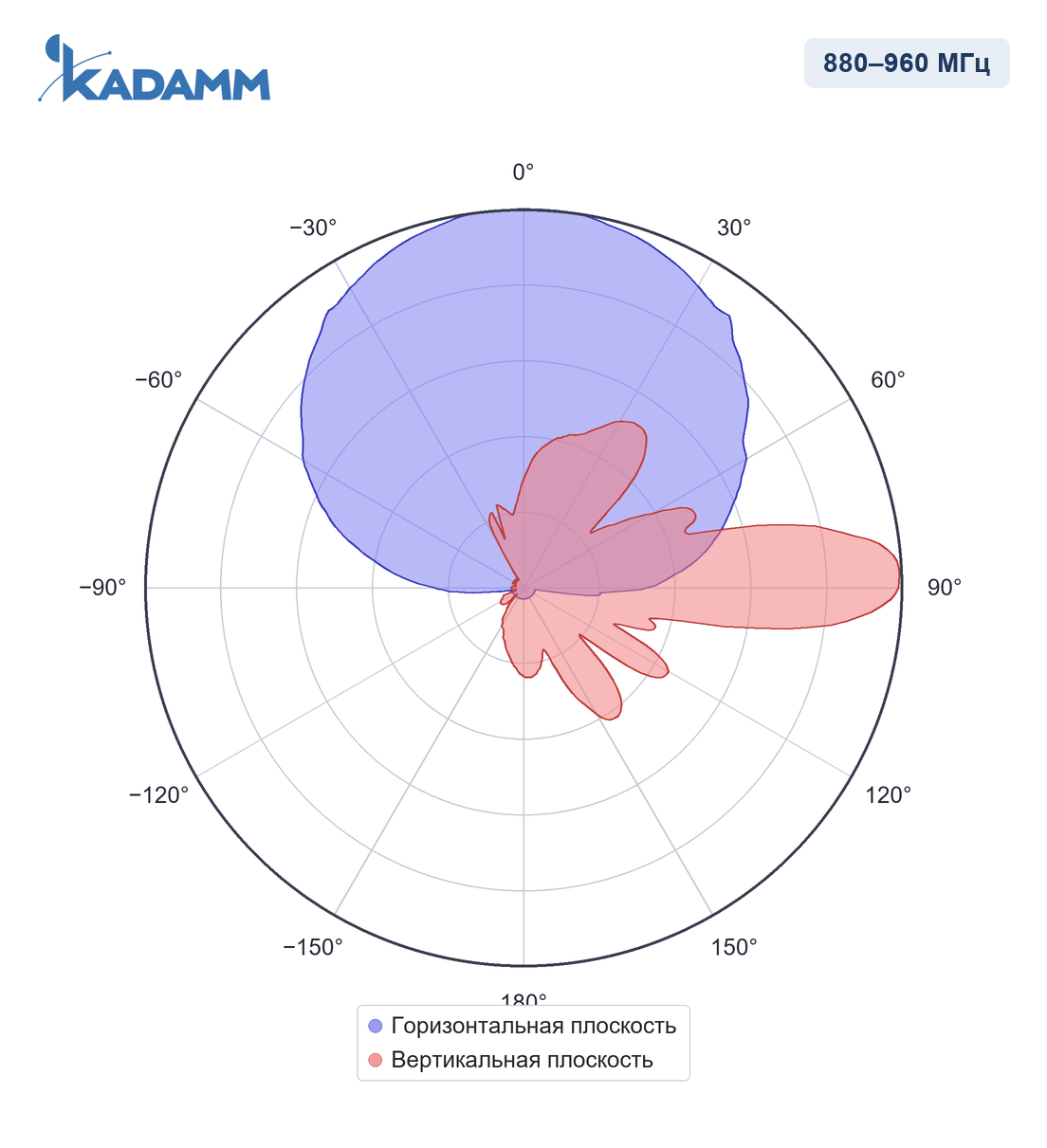

880–960 МГцУсиление в максимуме 14,2 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

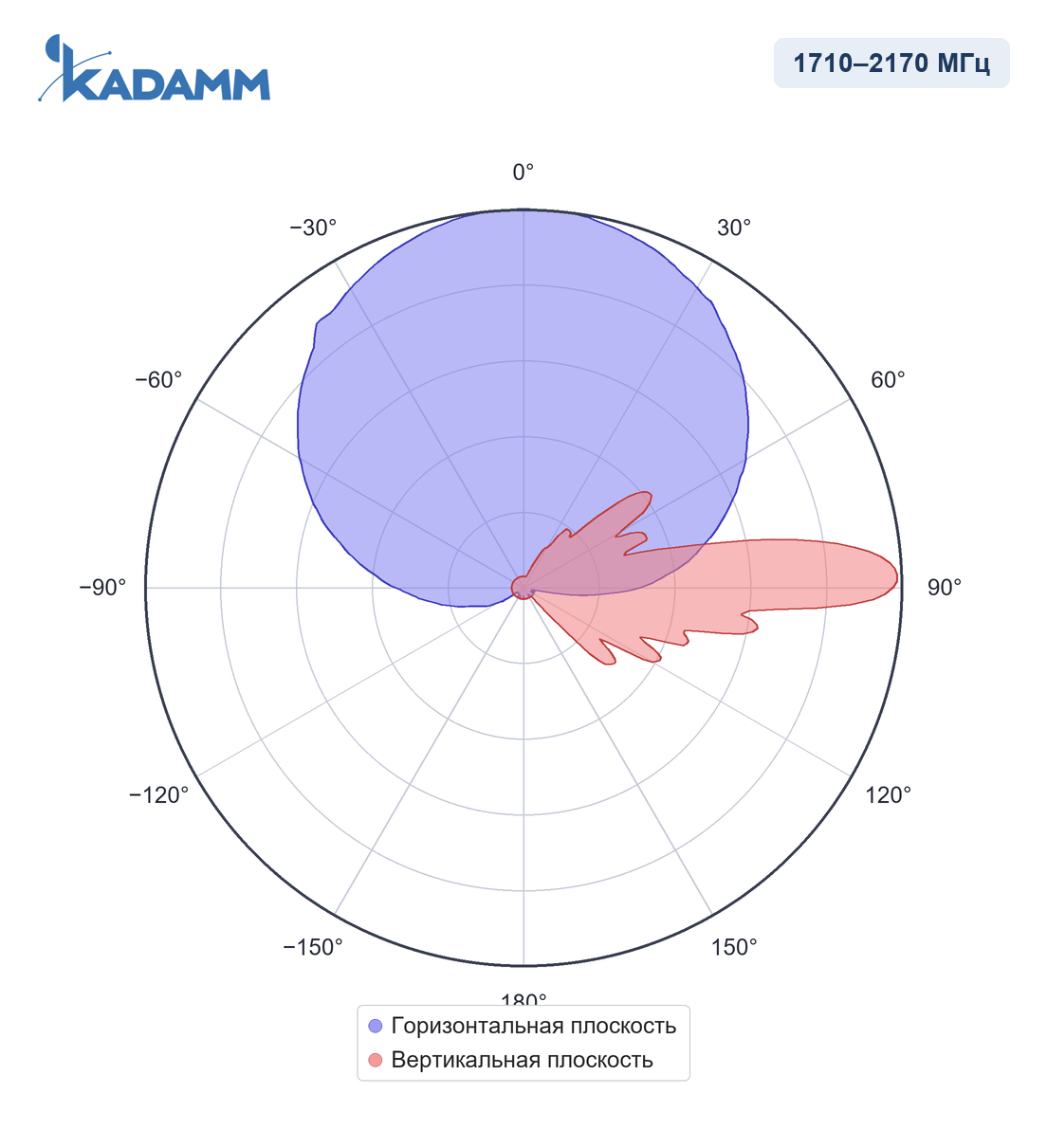

1710–2170 МГцУсиление в максимуме 16,5–17 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

Система 880–960 МГц

Система 1710–2170 МГц

Общие параметры

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150(2×43 дБм) для APXX-0922-1765.
• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APXX-0922-1765 — 4 × розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы APXX-0922-1765 покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-0922-1765 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-0922-1765 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17 = 57 дБм, то есть около 501 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 920 МГц (середина полосы 880–960 МГц): L = 32,45 + 20·lg 920 + 20·lg 1 = 91,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57 − 91,7 = −34,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APXX-0922-1765 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

Сети и службы в полосах APXX-0922-1765:

Перед заказом KADAMM APXX-0922-1765 сверьте с проектом:

• Частоты оборудования — внутри 880–960 и 1710–2170 МГц
• Мощность на порт — не выше 300 250 Вт
• Разъёмы — 4×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXX-0922-1765 — на трубу Ø50–Ø115 мм; монтажный комплект весит 4 кг.
• Панель APXX-0922-1765 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APXX-0922-1765: электрический 0–14 0–10°; механический 0–15° — кронштейном.
• Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
• Уличные соединения APXX-0922-1765 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APXX-0922-1765 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 4 кг; упаковка 1500 × 350 × 220 мм.
