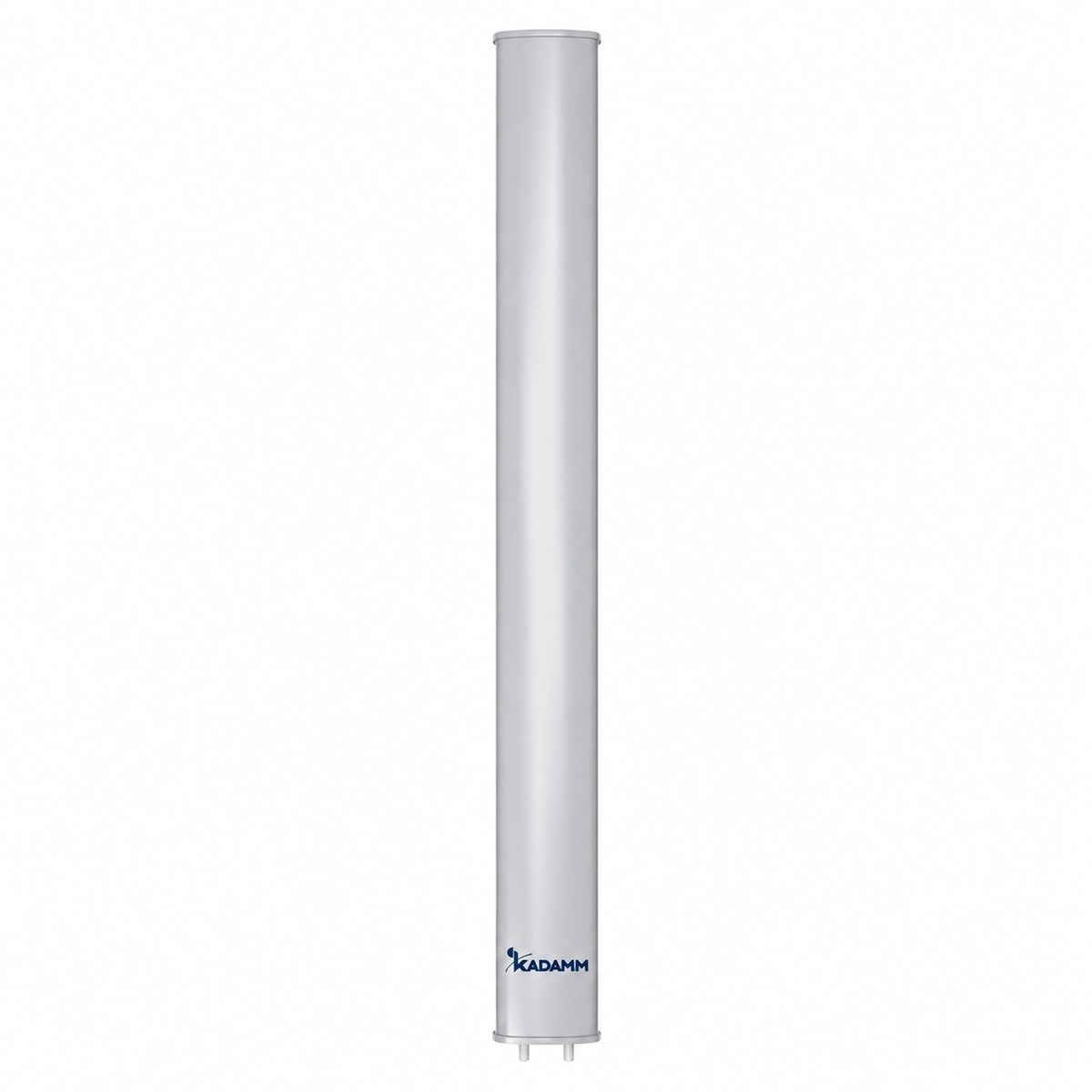

KADAMM APXX-1721-1865-MK — маскированная антенна базовой станции «колонна» 2×1710–2170 МГц, 17,5 дБи, 4 порта

KADAMM APXX-1721-1865-MK — секторная панельная антенна для базовой станции диапазона 2×1710–2170 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥10) дБ. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

По вертикали луч узкий — 7 ± 1°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 0–8°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора.

Качество диаграммы видно по цифрам: усиление — до 17,5 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.

Механика: размеры Ø360 × 1800 мм; масса 42 кг; предельная скорость ветра 55 м/с; рабочая температура −40…+60 °C. Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APXX-1721-1865-MK.
• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APXX-1721-1865-MK — 4 × розетка 7/16 DIN (IEC 61169-4).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-1721-1865-MK в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-1721-1865-MK подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,5 = 57,5 дБм, то есть около 562 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1940 МГц (середина полосы 1710–2170 МГц): L = 32,45 + 20·lg 1940 + 20·lg 1 = 98,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,5 − 98,2 = −40,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 4° ось луча приходит на землю на расстоянии 30 / tg 4° ≈ 429 м; нижняя граница луча (половина вертикальной ширины 7°) — около 228 м от опоры, верхняя — около 3438 м.

APXX-1721-1865-MK ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APXX-1721-1865-MK:

Перед заказом KADAMM APXX-1721-1865-MK сверьте с проектом:

• Частоты оборудования — внутри 1710–2170 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 4×7-16 DIN
• Климат площадки — в пределах −40…+60 °C

• Панель APXX-1721-1865-MK выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APXX-1721-1865-MK: электрический 0–8°.
• Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4).
• Разъёмы APXX-1721-1865-MK на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APXX-1721-1865-MK включают в контур заземления и молниезащиты опоры по проекту.

Упаковка 1920 × 610 × 635 мм.
