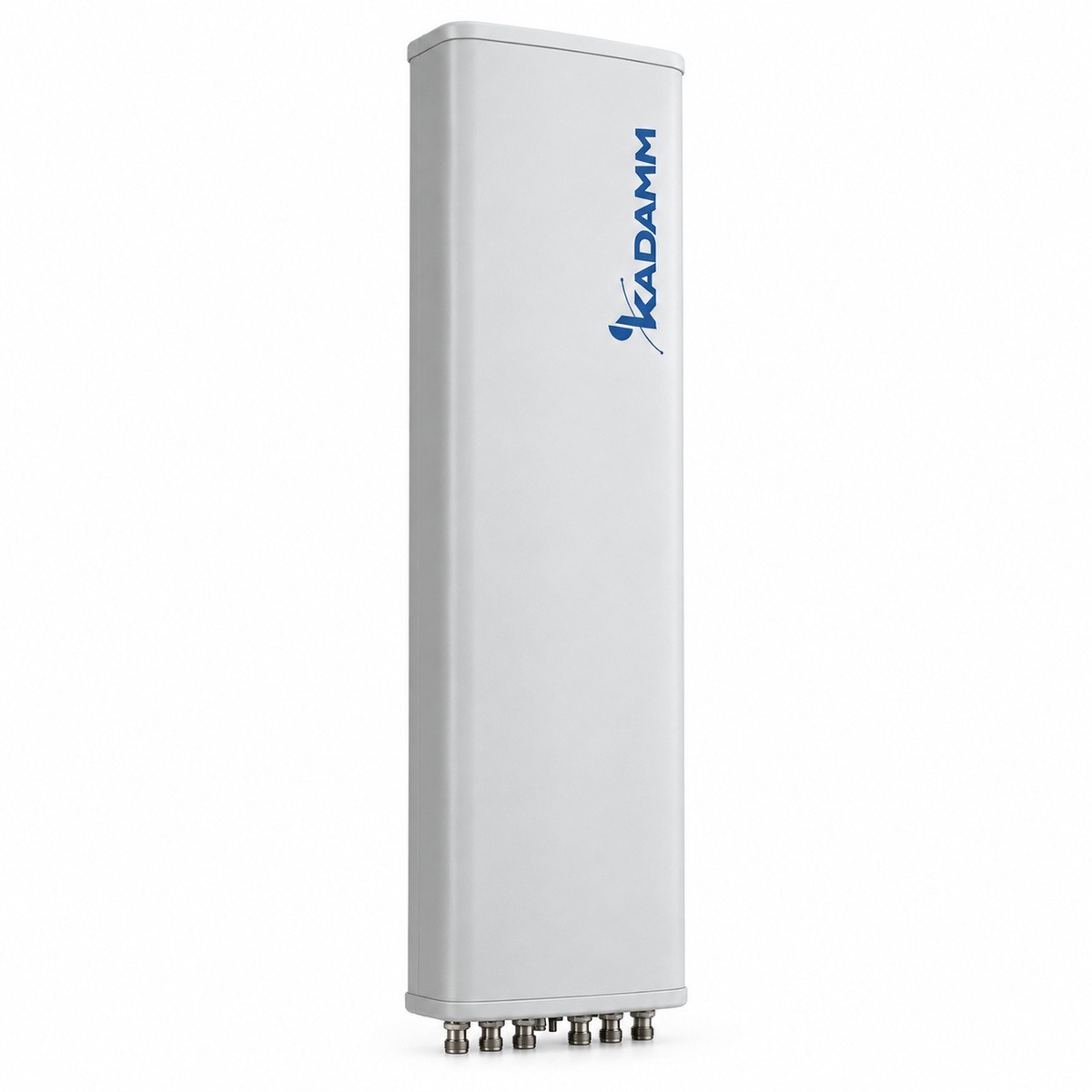

KADAMM APX8-1722-1836 — секторная антенна базовой станции 1710–2170 МГц, 17,8 дБи, 8 портов

KADAMM APX8-1722-1836 — секторная панельная антенна для базовой станции диапазона 4×1710–2170 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 33°, вдвое уже обычных 65°. Узкий луч используют на шестисекторных сайтах, где нужна большая ёмкость (плотная застройка, стадионы, вокзалы), и там, где зона вытянута: вдоль трассы, железной дороги, набережной. Энергия собирается в узкий сектор, поэтому и усиление у таких панелей выше.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 дБ. Систем излучателей в панели — 4, портов — 8: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

По вертикали луч узкий — ≥11°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 0–10°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 17,8 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен на ≥15 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−107 дБм (2×43 дБм) дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.

Механика: размеры 1400 × 396 × 190 мм; масса 17,8 кг плюс 4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 200 км/ч; рабочая температура −40…+60 °C. Разъёмы — 8 × розетка 7/16 (IEC 61169-4). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

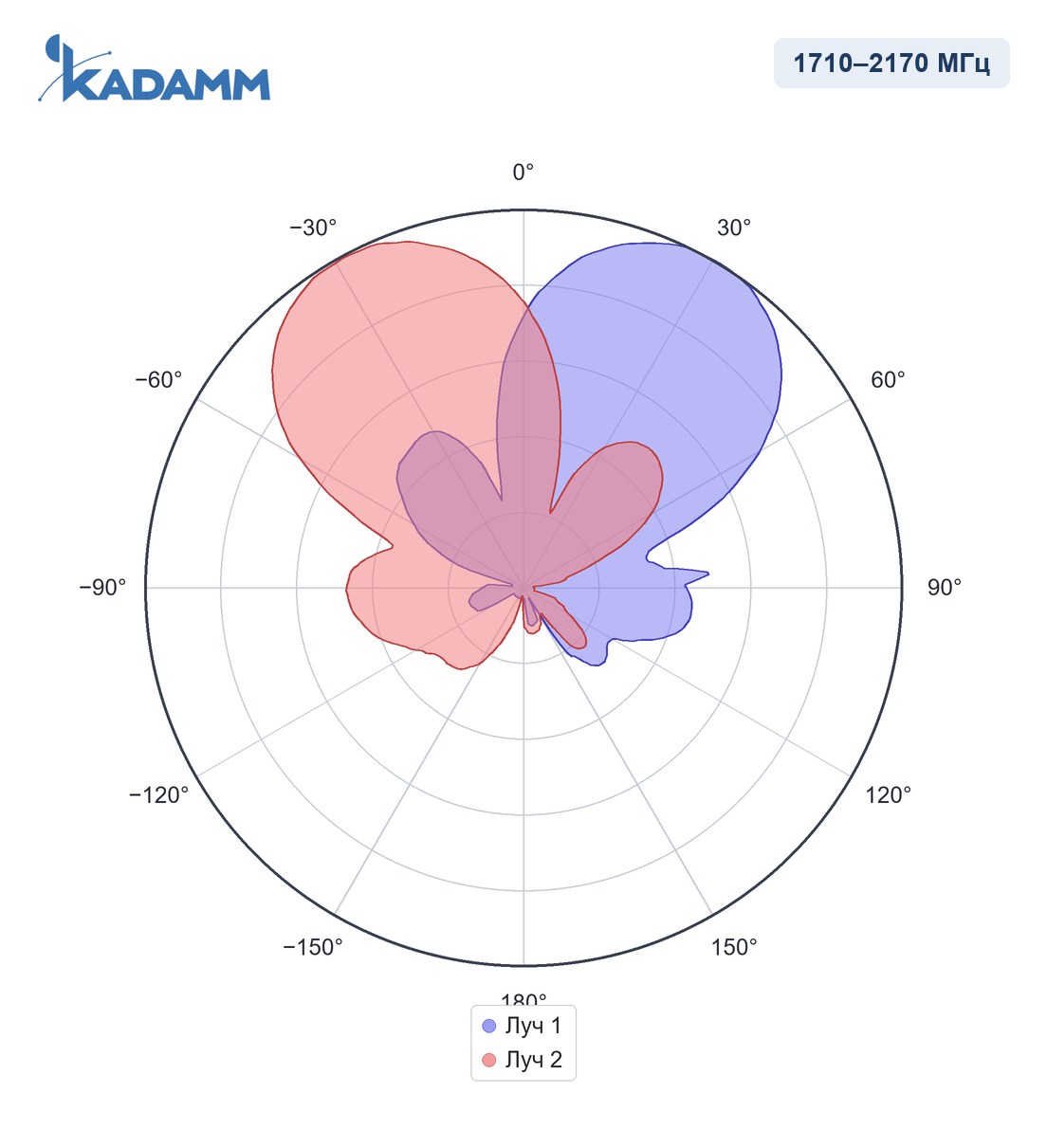

1710–2170 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 32–36°, усиление в максимуме 17–17,8 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

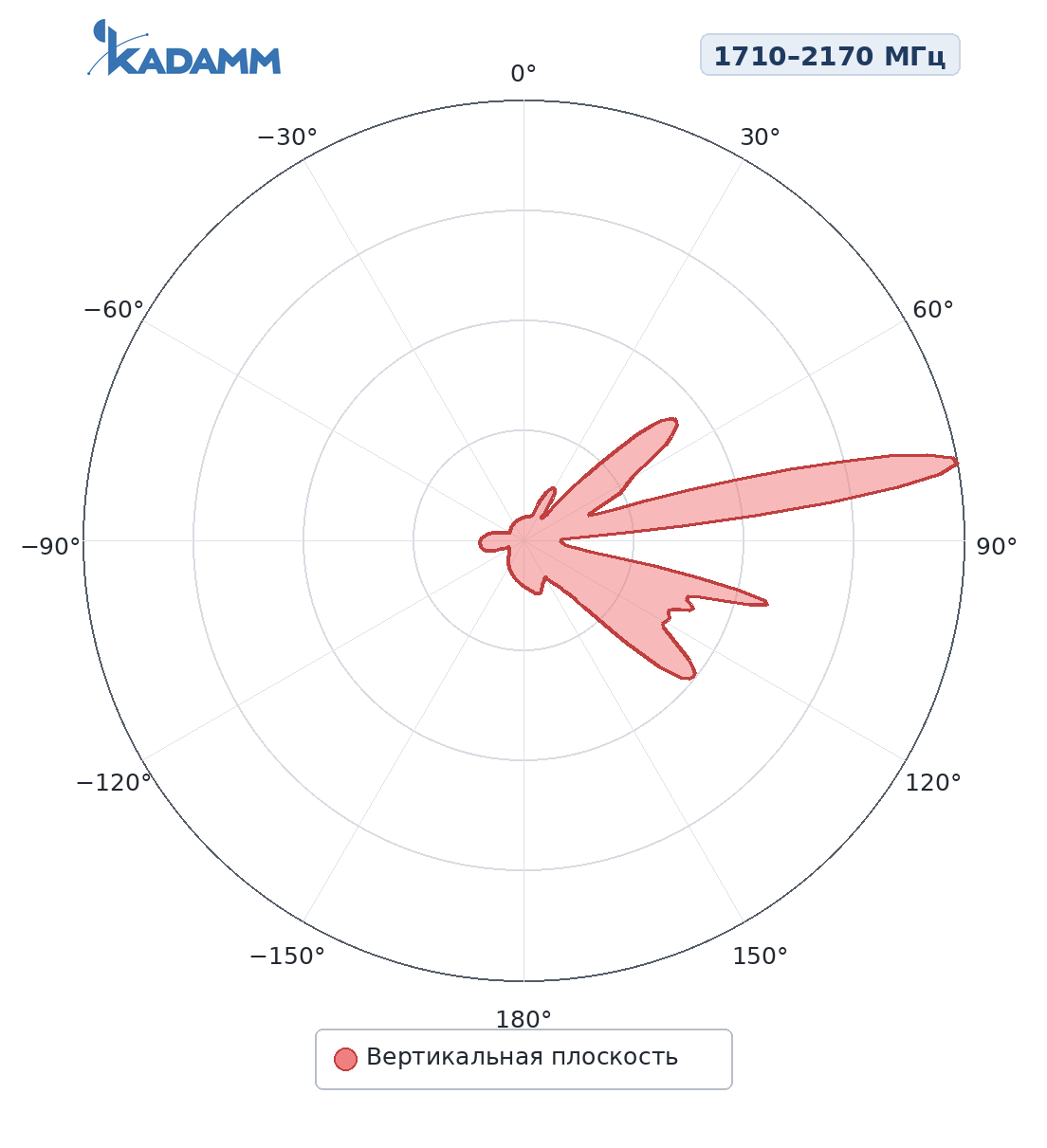

1710–2170 МГц, вертикальная плоскостьПо вертикали ≥11°, усиление в максимуме 17–17,8 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 33°; по вертикали — ≥11°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 0–10° у APX8-1722-1836 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−107 дБм (2×43 дБм) для APX8-1722-1836.
• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APX8-1722-1836 — 8 × розетка 7/16 (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы APX8-1722-1836 покрывают 2 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX8-1722-1836 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX8-1722-1836 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,8 = 57,8 дБм, то есть около 603 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1940 МГц (середина полосы 1710–2170 МГц): L = 32,45 + 20·lg 1940 + 20·lg 1 = 98,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,8 − 98,2 = −40,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 5° ось луча приходит на землю на расстоянии 30 / tg 5° ≈ 343 м; нижняя граница луча (половина вертикальной ширины 11°) — около 162 м от опоры, верхняя уходит выше горизонта и задаёт дальнюю границу зоны.

APX8-1722-1836 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 33° панель уместна там, где нужна ёмкость или вытянутая зона: шестисекторные сайты в центре города, стадионы, вокзалы, участки трасс и железных дорог.

Сети и службы в полосах APX8-1722-1836:

Перед заказом KADAMM APX8-1722-1836 сверьте с проектом:

• Частоты оборудования — внутри 1710–2170 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 8×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX8-1722-1836 — на трубу Ø50–Ø115 мм; монтажный комплект весит 4 кг.
• Панель APX8-1722-1836 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX8-1722-1836: электрический 0–10°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны APX8-1722-1836 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 8 × розетка 7/16 (IEC 61169-4).
• После затяжки соединения APX8-1722-1836 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APX8-1722-1836 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 4 кг; упаковка 1630 × 490 × 320 мм.
