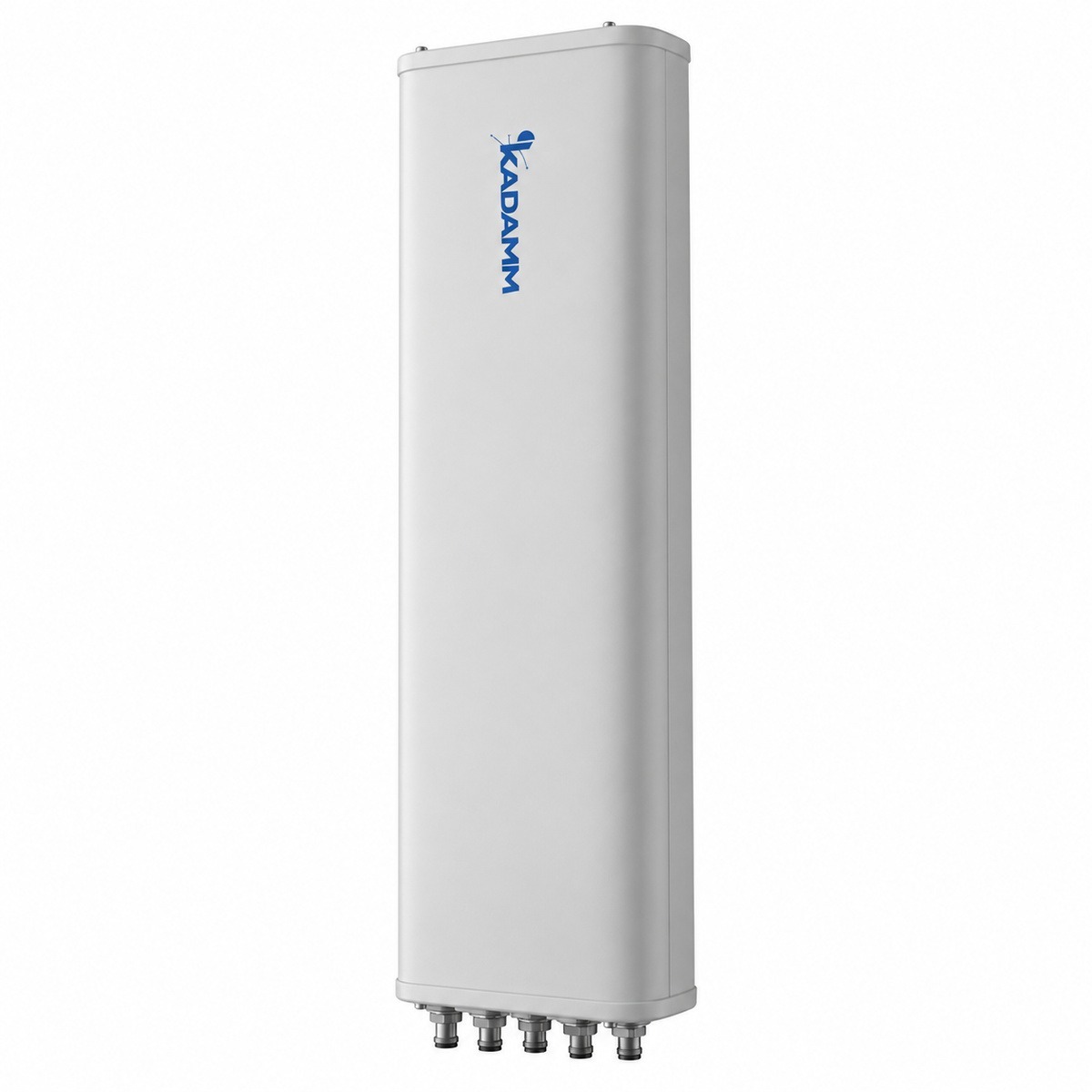

KADAMM APX8-1727-1938 — многолучевая секторная антенна 4×1695–2690 МГц, 33°, 19 дБи, 8 портов

KADAMM APX8-1727-1938 — многолучевая панельная антенна базовой станции диапазона 4×1695–2690 МГц. Обычная секторная панель даёт один луч, а здесь решётка излучателей с рефлектором и диаграммообразующей схемой внутри корпуса из стеклопластика формирует несколько независимых узких луча. Каждый луч — отдельный сектор со своими входами, поэтому одна антенна делит сектор сайта на части без второй панели на мачте.

Ширина каждого луча в горизонтальной плоскости — 33°. Узкие лучи концентрируют энергию: усиление панели — до 19 дБи, а соседние лучи перекрываются ровно настолько, чтобы абонент переходил из луча в луч без разрыва. Ёмкость сайта растёт пропорционально числу лучей: радиомодулей и частотных ресурсов становится больше, а опора остаётся прежней.

По вертикали лучи узкие (12°), поэтому важен наклон. Электрический наклон регулируется в пределах 2–12°, механический наклон кронштейна — 0–12°.

Качество: отношение вперёд/назад — ≥25 (180° ± 30°) дБ; поляризационная развязка — ≥15 (при ±30°: ≥10) дБ; интермодуляция IM3 — ≤−150 дБн.

Механика: размеры 1600 × 396 × 190 мм; масса 20,5 кг плюс 4,8 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; рабочая температура −40…+60 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54). Эти данные нужны для расчёта опоры и кронштейна.

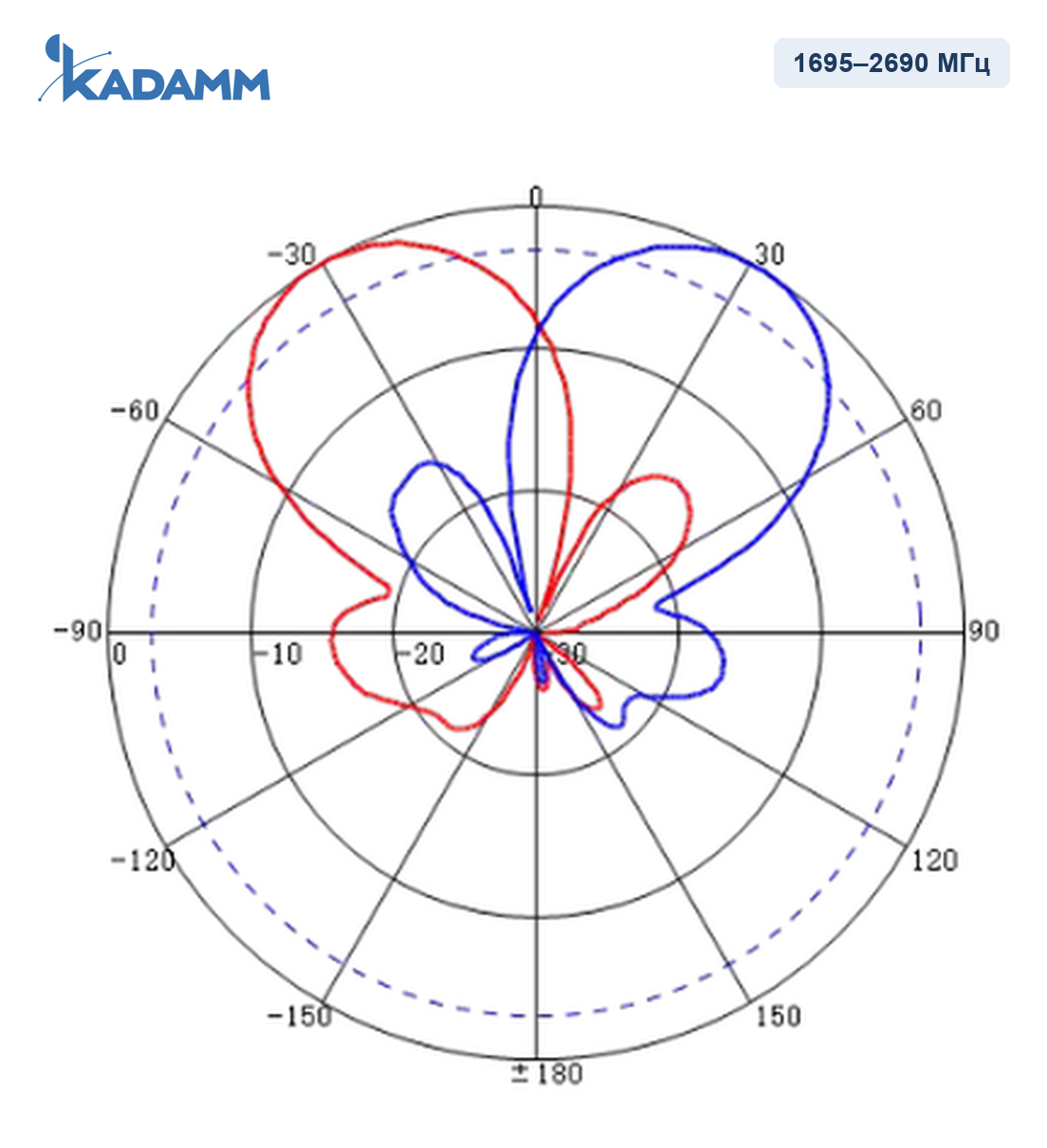

1695–2690 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 33–38°, усиление в максимуме 17,2–19 дБи, задний лепесток ниже главного не менее чем на 25 (180° ± 30°).

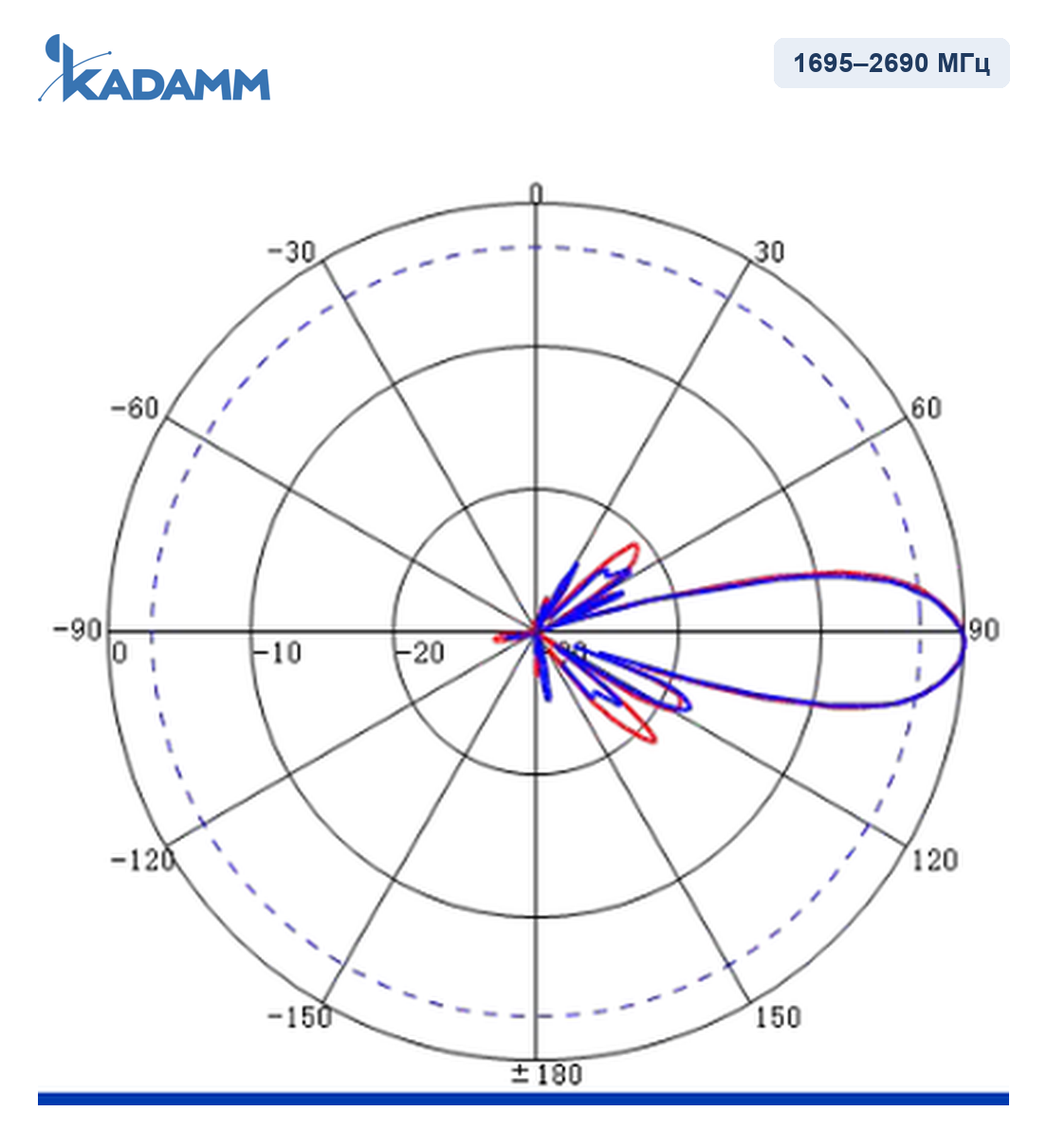

1695–2690 МГц, вертикальная плоскостьПо вертикали 9–12°, усиление в максимуме 17,2–19 дБи, задний лепесток ниже главного не менее чем на 25 (180° ± 30°).

Ширина главного лепестка по уровню половинной мощности по горизонтали — 33°; по вертикали — 9–12°. Задний лепесток ослаблен не менее чем на 25 (180° ± 30°) относительно главного.

• AISG 2.0 — протокол управления наклоном 2–12° у APX8-1727-1938 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APX8-1727-1938.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX8-1727-1938 — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APX8-1727-1938 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX8-1727-1938 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX8-1727-1938 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 19 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 19 = 59 дБм, то есть около 794 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2192 МГц (середина полосы 1695–2690 МГц): L = 32,45 + 20·lg 2192 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 59 − 99,3 = −40,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 9°) — около 147 м от опоры, верхняя — около 687 м.

Многолучевые панели ставят там, где сайт перегружен, а новую опору поставить негде: стадионы, площади, вокзалы, торговые районы, плотная жилая застройка. APX8-1727-1938 делит сектор на части без лишних антенн на мачте.

Сети и службы в полосах APX8-1727-1938:

Перед заказом KADAMM APX8-1727-1938 сверьте с проектом:

• Частоты оборудования — внутри 1695–2690 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX8-1727-1938 — на трубу Ø50–Ø115 мм; монтажный комплект весит 4,8 кг.
• Панель APX8-1727-1938 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX8-1727-1938: электрический 2–12°, дистанционно через блок RET; механический 0–12° — кронштейном.
• Блок RET антенны APX8-1727-1938 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54).
• После затяжки соединения APX8-1727-1938 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APX8-1727-1938 включают в контур заземления и молниезащиты опоры по проекту.

Масса монтажного комплекта — 4,8 кг; упаковка 1830 × 490 × 320 мм.
