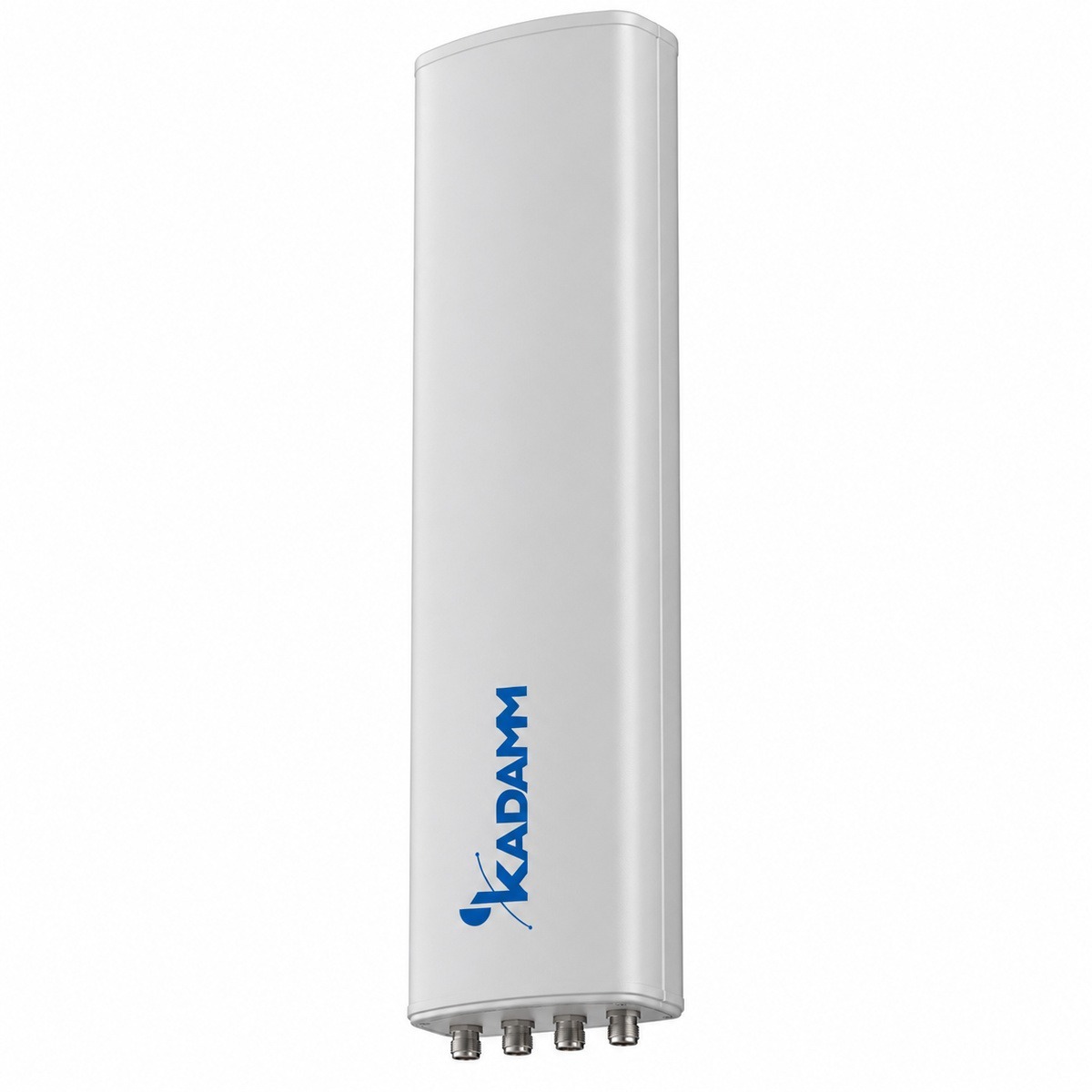

KADAMM APX8-1727-1870IR — секторная антенна базовой станции 1710–2690 МГц, 18,1 дБи, 8 портов

KADAMM APX8-1727-1870IR — секторная панельная антенна для базовой станции диапазона 4×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 64°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 18 дБ. Систем излучателей в панели — 4, портов — 8: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре; развязка между системами — ≥25 дБ.

По вертикали луч узкий — 7,5 ± 0,5°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол встроенный RET (AISG2.0/3GPP)): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту.

Качество диаграммы видно по цифрам: усиление — до 18,1 дБи; отношение вперёд/назад — более 25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 1410×480×175 мм; масса 21,5 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø114 мм; ветровая нагрузка 891 / 291 / 1003 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 200 км/ч; рабочая температура −40…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

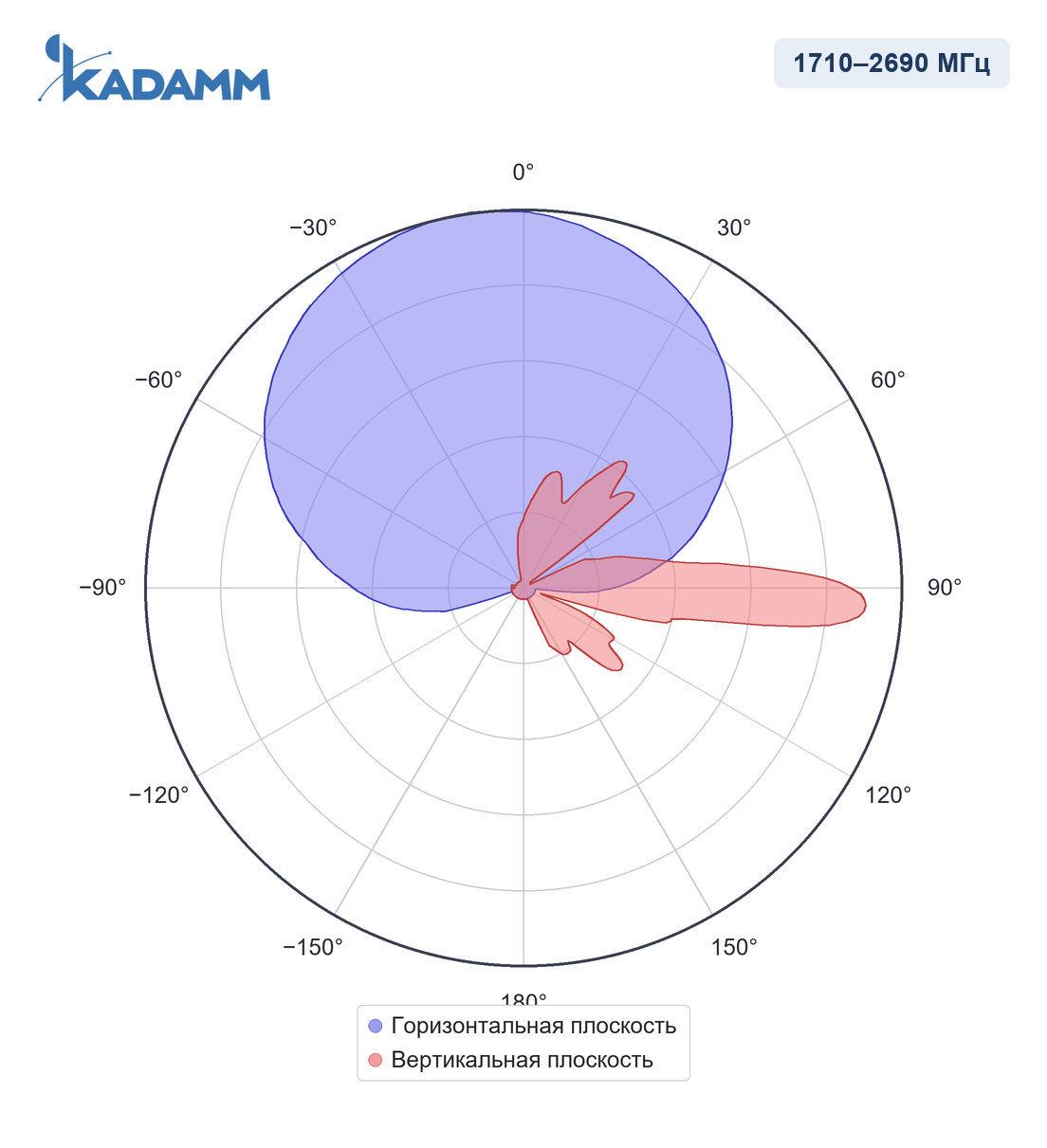

1710–2690 МГцГлавный лепесток по горизонтали 60–70°, по вертикали 5,3–7,5°, усиление в максимуме 17,2–18,1 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 64°; по вертикали — 5,3–7,5°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 2–12° у APX8-1727-1870IR по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для APX8-1727-1870IR.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX8-1727-1870IR — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APX8-1727-1870IR покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX8-1727-1870IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX8-1727-1870IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18,1 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18,1 = 58,1 дБм, то есть около 646 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58,1 − 99,3 = −41,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 5,3°) — около 176 м от опоры, верхняя — около 394 м.

APX8-1727-1870IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 64° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX8-1727-1870IR:

Перед заказом KADAMM APX8-1727-1870IR сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø114 мм
• Климат площадки — в пределах −40…+65 °C

• Крепление APX8-1727-1870IR — на трубу Ø50–Ø114 мм; монтажный комплект весит 5,5 кг.
• Панель APX8-1727-1870IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX8-1727-1870IR: электрический 2–12°, дистанционно через блок RET.
• Блок RET антенны APX8-1727-1870IR подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54).
• Разъёмы APX8-1727-1870IR на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APX8-1727-1870IR включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,5 кг; упаковка 1625×550×255 мм.
