KADAMM APX20-0738-1965IR — секторная антенна базовой станции 690–960/1710–2690/2300–3800 МГц, 18,4 дБи, 20 портов

KADAMM APX20-0738-1965IR — антенна базовой станции с массивами FDD и TDD в одном корпусе диапазона TDD 2300–2690 / 3300–3800 + FDD 2×690–960 / 4×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

По вертикали луч узкий — 8,8 ± 1,1°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол встроенный RET (AISG2.0/3GPP)): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту.

Качество диаграммы видно по цифрам: усиление — до 18,4 дБи; отношение вперёд/назад — более 22–23 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 15 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 2095 × 500 × 160 мм; масса 39,2 кг плюс 6,8 кг монтажный комплект; крепление на трубу Ø50–Ø125 мм; ветровая нагрузка 1636 / 392 / 1636 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 200 км/ч; рабочая температура −40…+70 °C. Разъёмы — 12 × розетка 4.3-10, 1×вилка MQ4+1×вилка MQ5 (IEC 61169-54). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Это комбинированная панель: в одном корпусе — массив TDD (5G NR / LTE TDD) с формированием луча и секторные FDD-массивы. Калибровочный порт выравнивает амплитуды и фазы трактов TDD-массива, чтобы луч формировался точно. Одна такая панель заменяет на мачте две отдельные антенны.

Системы излучателей

Всего у APX20-0738-1965IR — 7 систем излучателей, 8 портов.

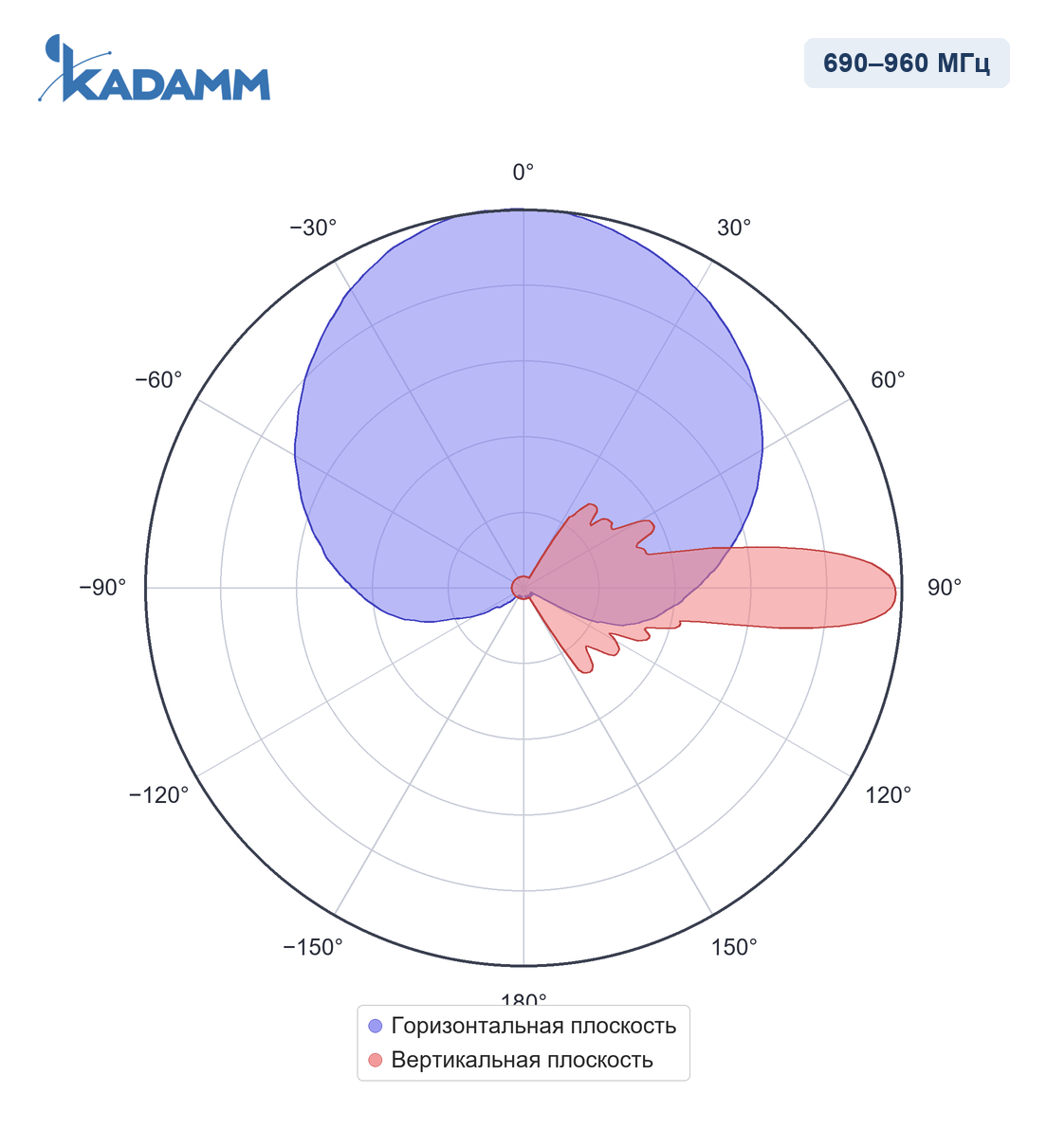

690–960 МГц, массив R1/R2Главный лепесток по горизонтали 62–65°, по вертикали 8,9–11,1°, усиление в максимуме 15,4–16,4 дБи, задний лепесток ниже главного не менее чем на 21 дБ.

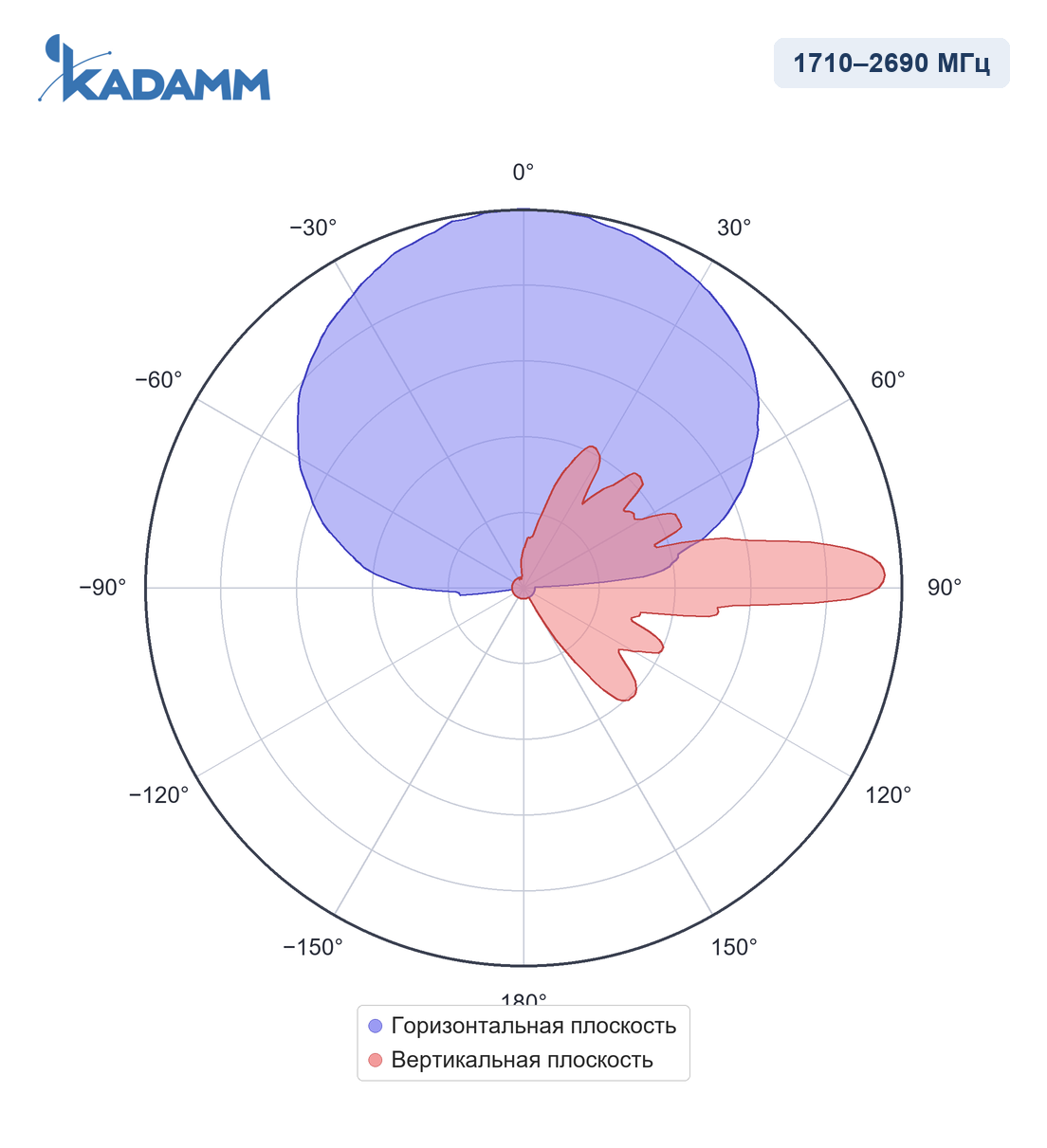

1710–2690 МГц, массивы Y1/Y4, массив Y1/Y2/Y3/Y4Главный лепесток по горизонтали 57–69°, по вертикали 5,1–7,3°, усиление в максимуме 17,1–18,4 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

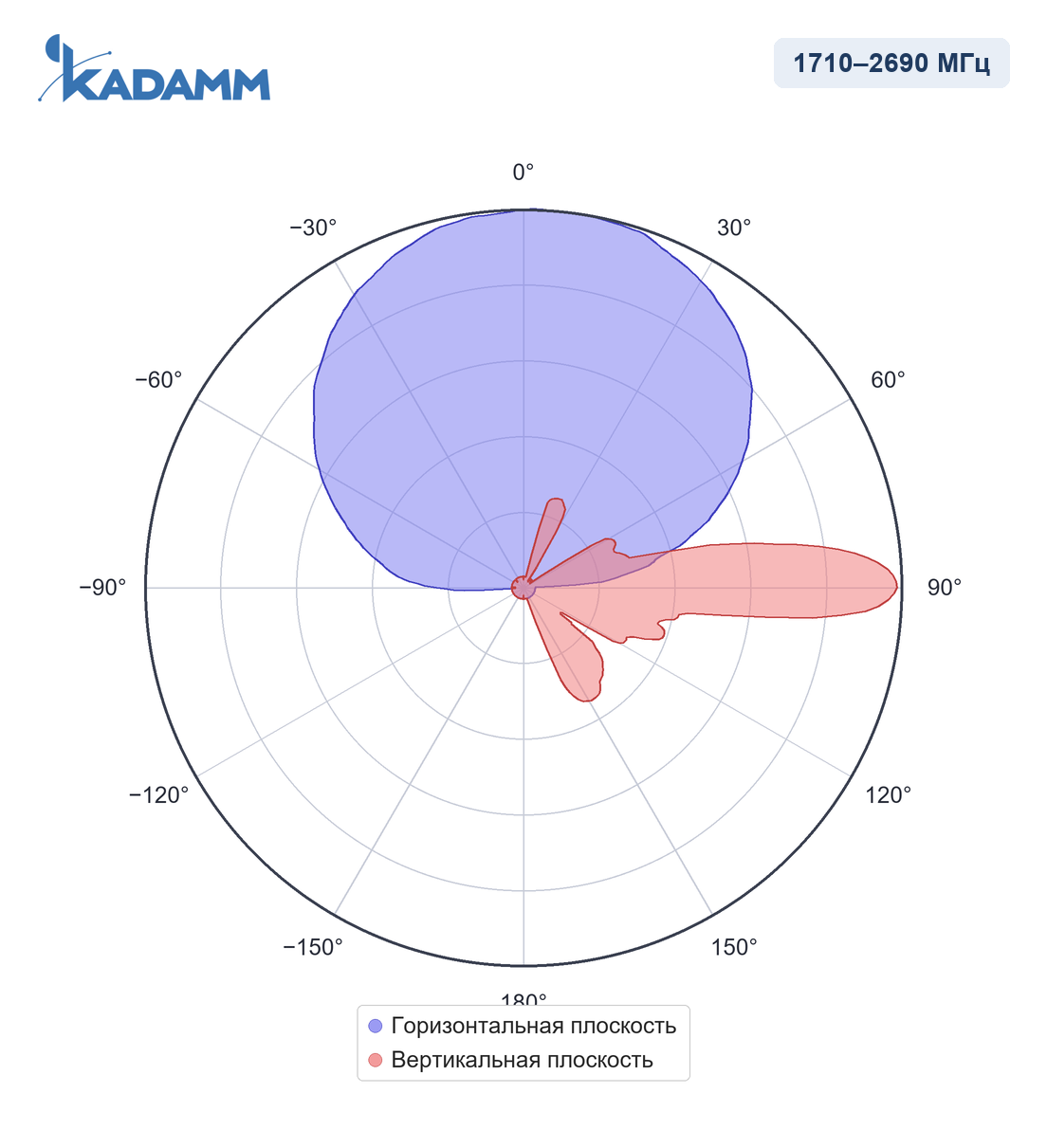

1710–2690 МГц, массивы Y2/Y3, массив Y1/Y2/Y3/Y4Главный лепесток по горизонтали 57–69°, по вертикали 5,1–7,3°, усиление в максимуме 17,1–18,4 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

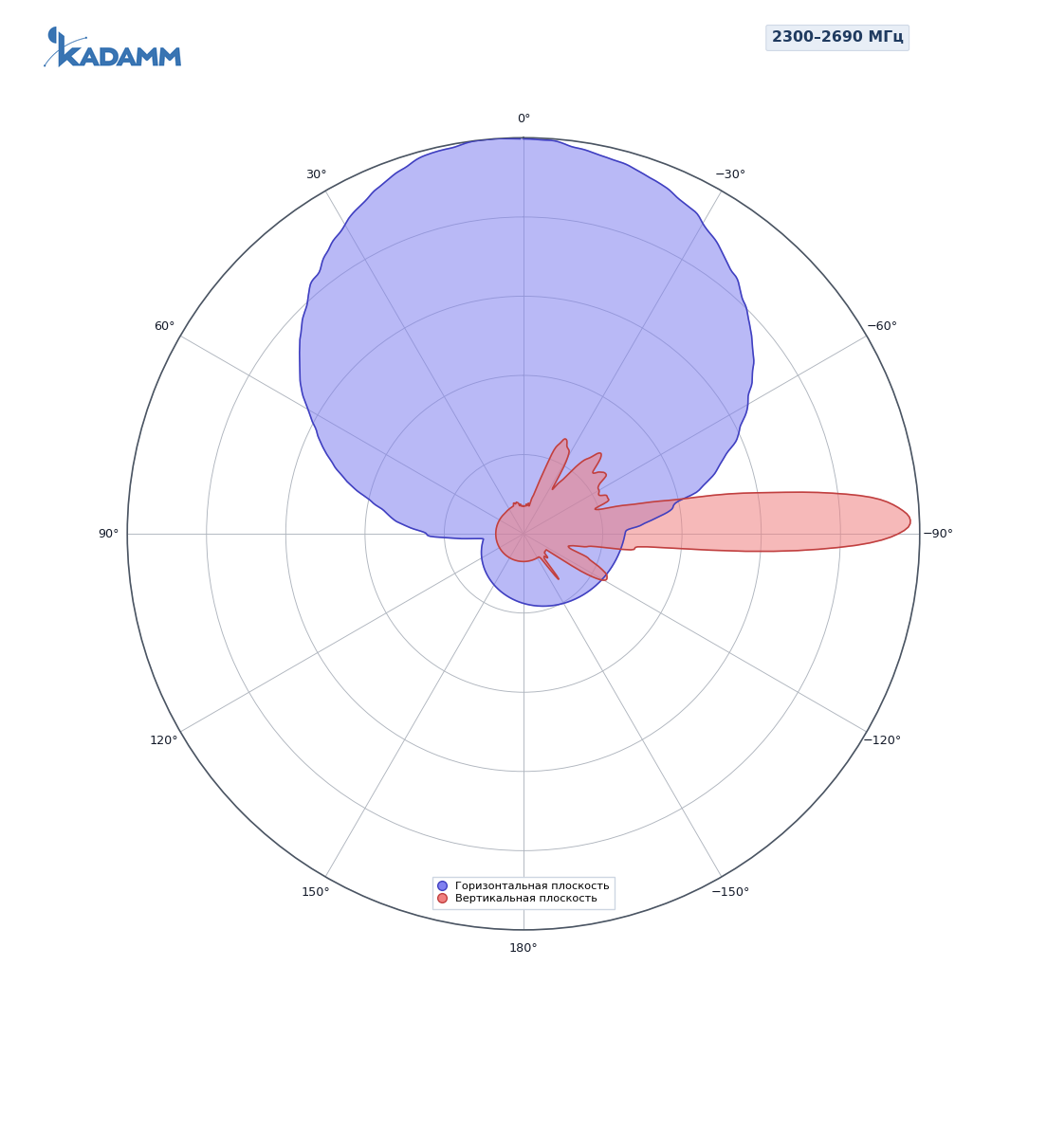

2300–2690 МГц, одноколонный луч, массив Y1/Y2/Y3/Y4Главный лепесток по горизонтали 57–62°, по вертикали 5,1–5,5°, усиление в максимуме 17,9–18,4 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

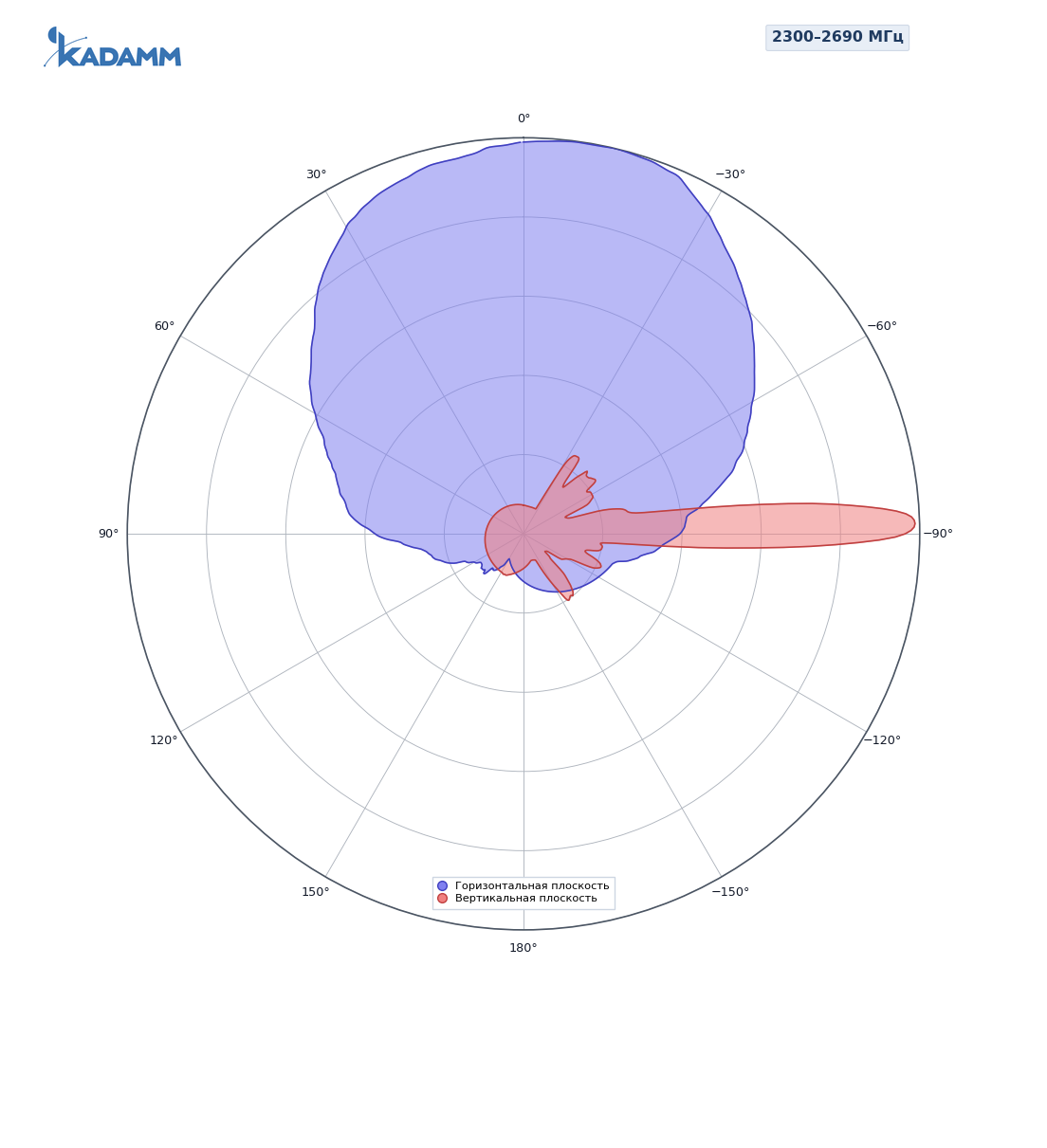

2300–2690 МГц, широковещательный луч 65°, массив Y1/Y2/Y3/Y4Главный лепесток по горизонтали 57–62°, по вертикали 5,1–5,5°, усиление в максимуме 17,9–18,4 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

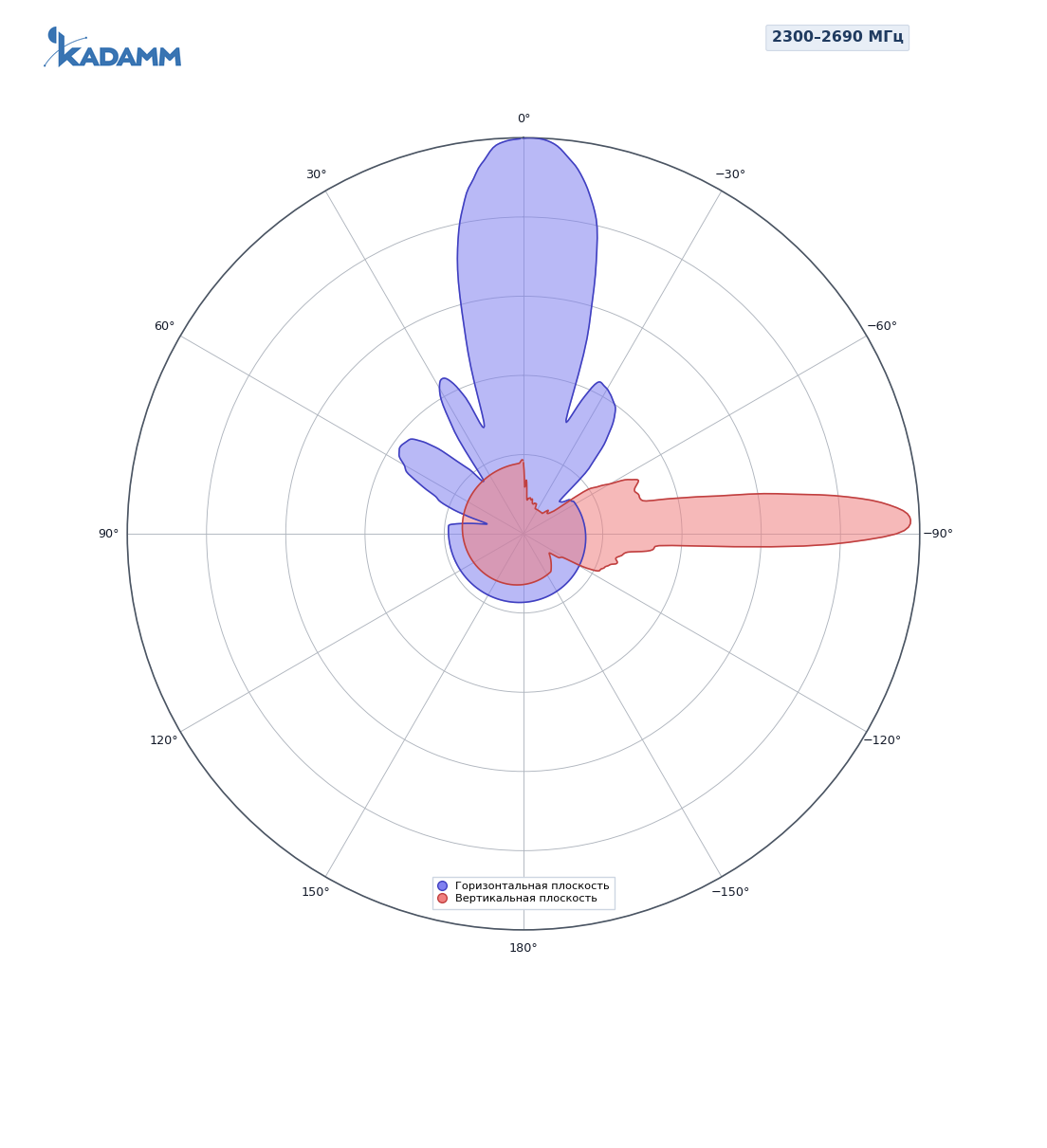

2300–2690 МГц, сервисный луч 0°, массив Y1/Y2/Y3/Y4Главный лепесток по горизонтали 57–62°, по вертикали 5,1–5,5°, усиление в максимуме 17,9–18,4 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

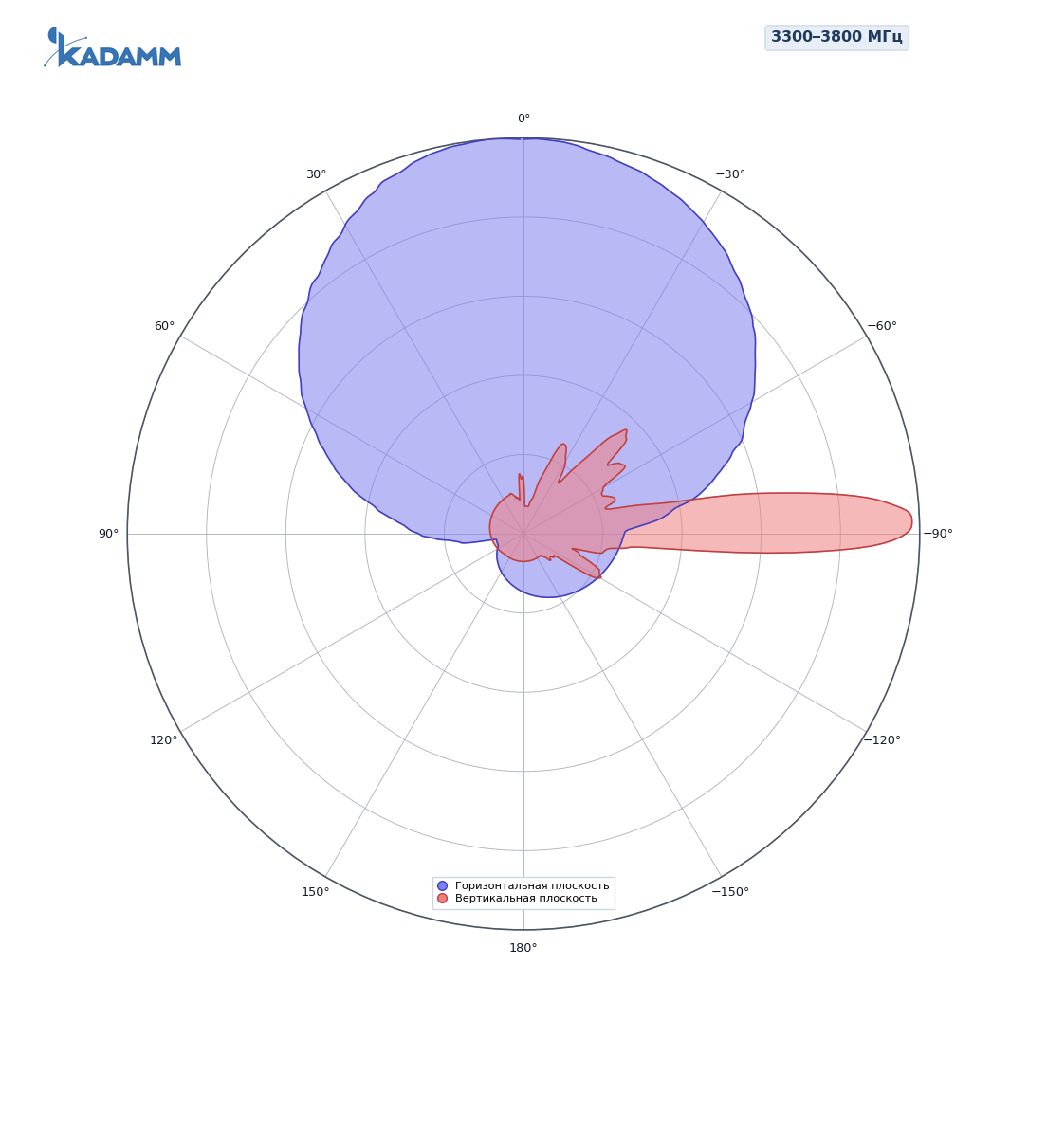

3300–3800 МГц, одноколонный лучГлавный лепесток по горизонтали 65–70°, по вертикали 6 ± 0,7°, усиление в максимуме 15–15,7 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

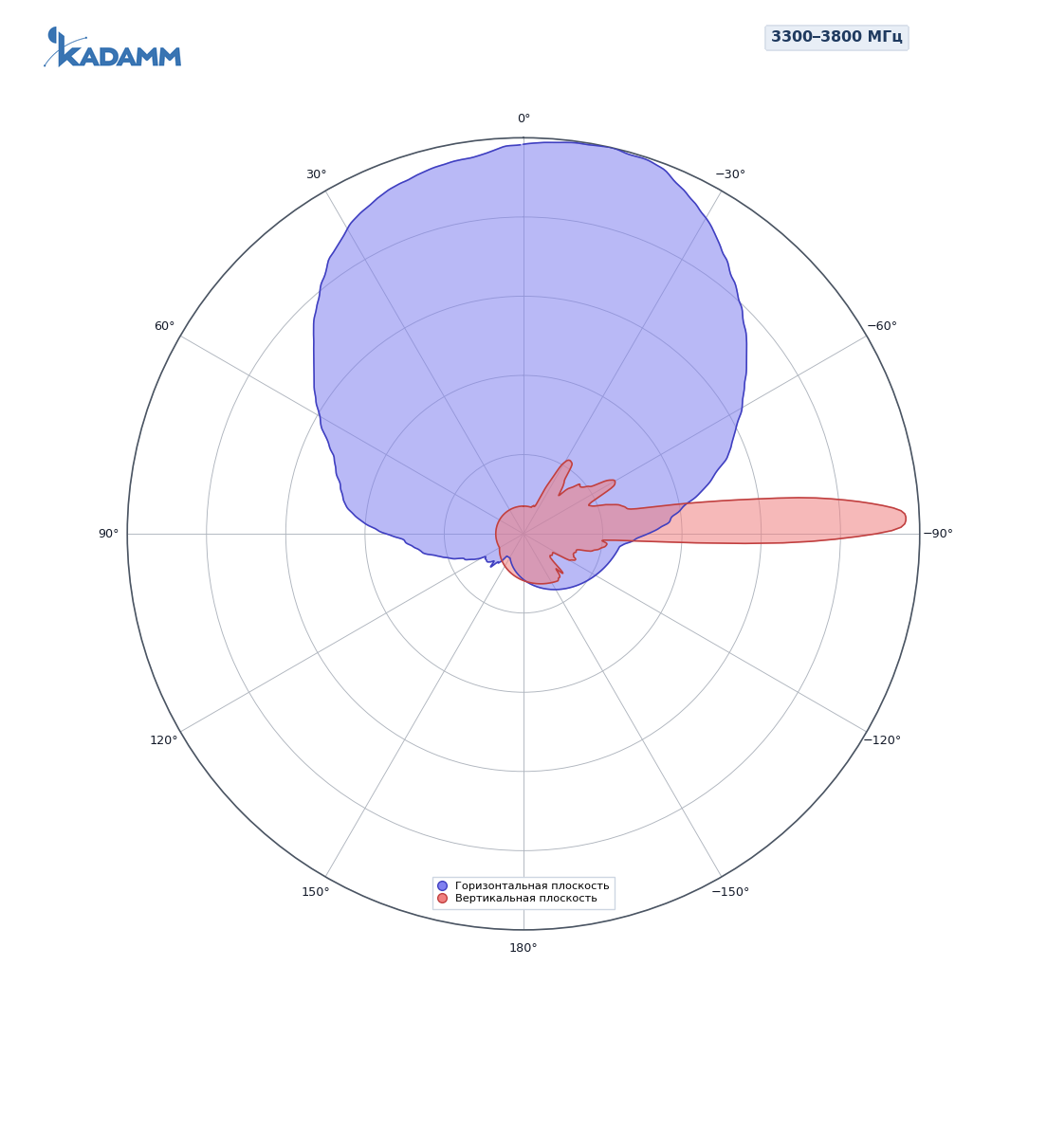

3300–3800 МГц, широковещательный луч 65°Главный лепесток по горизонтали 65–70°, по вертикали 6 ± 0,7°, усиление в максимуме 15–15,7 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

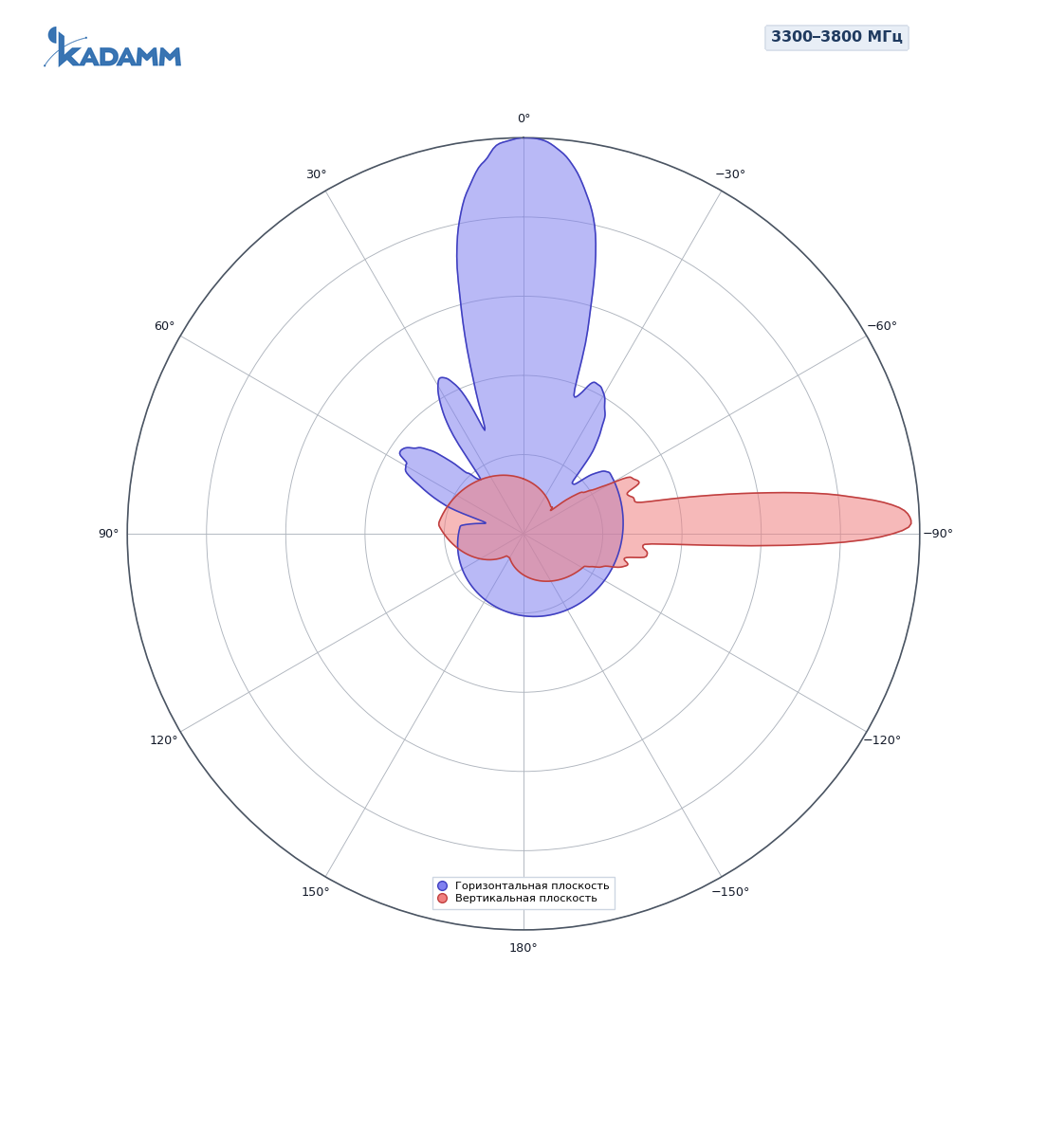

3300–3800 МГц, сервисный луч 0°Главный лепесток по горизонтали 65–70°, по вертикали 6 ± 0,7°, усиление в максимуме 15–15,7 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°, у TDD — 20–28°; по вертикали — 5,1–11,1°. Задний лепесток ослаблен не менее чем на 22 дБ относительно главного.

Массив TDD (beamforming) 2300–2690, 3300–3800 МГц: общие и калибровочные параметры

TDD: одноколонный луч

TDD: широковещательный луч (BCH) 65°

TDD: сервисный луч

Массив R1/R2: 2×690–960 МГц

Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц

Общие параметры

• AISG 2.0 — протокол управления наклоном 2–12° у APX20-0738-1965IR по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APX20-0738-1965IR.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX20-0738-1965IR — 12 × розетка 4.3-10, 1×вилка MQ4+1×вилка MQ5 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APX20-0738-1965IR покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX20-0738-1965IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX20-0738-1965IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18,4 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18,4 = 58,4 дБм, то есть около 692 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 825 МГц (середина полосы 690–960 МГц): L = 32,45 + 20·lg 825 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58,4 − 90,8 = −32,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 6°) — около 170 м от опоры, верхняя — около 429 м.

APX20-0738-1965IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX20-0738-1965IR:

Перед заказом KADAMM APX20-0738-1965IR сверьте с проектом:

• Частоты оборудования — внутри 690–960 и 1710–3800 МГц
• Мощность на порт — не выше 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø125 мм
• Климат площадки — в пределах −40…+70 °C

• Крепление APX20-0738-1965IR — на трубу Ø50–Ø125 мм; монтажный комплект весит 6,8 кг.
• Панель APX20-0738-1965IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX20-0738-1965IR: электрический 2–12°, дистанционно через блок RET.
• Блок RET антенны APX20-0738-1965IR подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 12 × розетка 4.3-10, 1×вилка MQ4+1×вилка MQ5 (IEC 61169-54).
• После затяжки соединения APX20-0738-1965IR на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APX20-0738-1965IR включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 6,8 кг; упаковка 2395 × 615 × 290 мм.

Другие модели этого раздела каталога KADAMM: Антенны 5G для базовых станций: TDD + FDD и гибридные →
